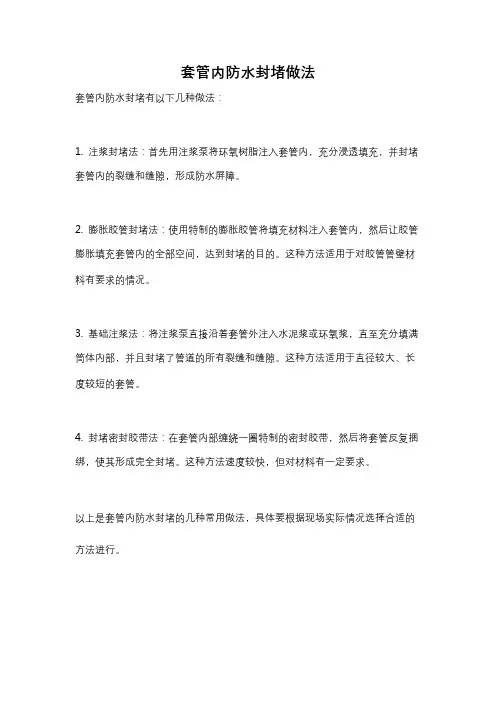

套管内防水封堵做法
套管内防水封堵做法
套管内防水封堵有以下几种做法：
1. 注浆封堵法：首先用注浆泵将环氧树脂注入套管内，充分浸透填充，并封堵套管内的裂缝和缝隙，形成防水屏障。
2. 膨胀胶管封堵法：使用特制的膨胀胶管将填充材料注入套管内，然后让胶管膨胀填充套管内的全部空间，达到封堵的目的。
这种方法适用于对胶管管壁材料有要求的情况。
3. 基础注浆法：将注浆泵直接沿着套管外注入水泥浆或环氧浆，直至充分填满筒体内部，并且封堵了管道的所有裂缝和缝隙。
这种方法适用于直径较大、长度较短的套管。
4. 封堵密封胶带法：在套管内部缠绕一圈特制的密封胶带，然后将套管反复捆绑，使其形成完全封堵。
这种方法速度较快，但对材料有一定要求。
以上是套管内防水封堵的几种常用做法，具体要根据现场实际情况选择合适的方法进行。
(全)套管封堵施工方法
套管封堵施工方法一、管道穿外墙封堵施工工艺标准1.工艺流程套管预埋——定位及固定——套管清理——管道安装——套管封堵——端面修复2、工艺做法①套管安装：按图纸要求预埋刚性防水套管，套管两侧与墙面平齐。
②套管清理：去除套管内杂物、铁锈等并刷两遍防锈漆。
③管道安装：管道的接口不得设在套管内。
④套管封堵：套管与管道之间的间隙分三次封堵。
第一次用油麻填实中间L/3处第二次用石棉水泥填实迎水面L/3处,第三次用石棉水泥填实内侧L/3处。
石棉水泥：重量配合比应为石棉30%,水泥70%,水灰比宜小于或等于0.20;拌好的石棉水泥应在初凝前用完；填打后的接口应及时潮湿养护。
⑤端面修复：墙体两端套管口各留20mm深凹槽，内部用防水油膏填实，端面光滑。
3、质量标准①套管标高、位置、型号准确，套管中心与管道中心同心。
②套管与管道间隙填充密实，封堵材料使用正确。
二、管道穿屋面封堵施工工艺标准1、工艺流程套管预埋——定位及固定——套管清理——管道安装——套管封堵——端面修复——防水卷材上翻——套管保护层2、工艺做法①套管安装：按图纸要求预埋刚性防水套管，套管底部与板底平齐，顶部高出屋面面层500mm以上。
②套管清理：去除套管内杂物、铁锈等并刷两遍防锈漆。
③套管封堵：套管与管道之间的间隙分三次封堵。
第一次用油麻填实中间L/3处，第二次用石棉水泥填实顶部L/3处,第三次用石棉水泥填实底部L/3处。
石棉水泥的重量配合比应为石棉30%,水泥70%,水灰比宜小于或等于0.20;拌好的石棉水泥应在初凝前用完；填打后的接口应及时养护。
④端面修复：上下口各留20mm深凹槽，内部用防水油膏填实，端面光滑。
⑤防水卷材上翻：防水卷材必须上翻到套管上部收口处。
⑥套管保护层：套管周边用20mm厚1:2水泥砂浆抹灰收口，表面收光；或者在管周浇筑混凝土墩，高度与套管平齐。
3、质量标准①套管标高、位置、型号准确，管道安装与套管平行，管道与套管间的间隙大小应一致。
套管与管道间封堵做法
套管与管道间封堵做法1. 简介套管与管道间封堵是一种在油气开采过程中常见的操作，用于控制井口压力、防止井底流体泄漏以及保护井眼壁等。
本文将介绍套管与管道间封堵的基本原理、常用的封堵材料和方法，以及施工过程中需要注意的事项。
2. 基本原理套管与管道间封堵的基本原理是利用特定的封堵材料填充套管与管道之间的空隙，形成一个密封层，阻止流体从套管外部进入到套管内部或者从套管内部泄漏出来。
这样可以有效控制井口压力、防止地层污染和井下事故发生。
3. 封堵材料常用的封堵材料包括水泥浆、聚合物浆料和膨润土等。
这些材料具有良好的密封性能和耐高温、耐压强度，适用于不同类型的井筒环境。
•水泥浆：水泥浆是最常用的封堵材料，主要由水泥、混合剂和加水剂组成。
它具有较高的强度和耐温性能，可以在高温环境下使用。
水泥浆施工简单，成本低廉，但需要一定时间进行硬化。
•聚合物浆料：聚合物浆料是一种高分子化合物，具有良好的粘附性和流变性能。
它可以在较短的时间内硬化，并且可以根据需要进行调整。
聚合物浆料适用于高温、高压环境，并且可以用于井眼壁修补。
•膨润土：膨润土是一种天然矿物质，具有优异的吸附性能和渗透性。
它可以迅速吸收并固定井筒中的流体，形成一个可靠的封堵层。
膨润土施工简单，不需要特殊设备。
4. 封堵方法套管与管道间封堵主要包括固定封堵和活动封堵两种方法。
4.1 固定封堵固定封堵是将封堵材料注入套管与管道之间，并在一定时间内进行硬化，形成一个固定的封堵层。
固定封堵适用于需要长期保持封堵效果的情况，如井下气体压力控制、防止地层污染等。
固定封堵的施工步骤如下：1.准备封堵材料：根据井口环境和需要，选择合适的封堵材料，并按照要求进行配比。
2.清洗套管与管道：使用高压水或其他清洗工具清洗套管与管道，确保其表面干净。
3.注入封堵材料：将准备好的封堵材料注入套管与管道之间的空隙，直至填满并留出一定的压缩空间。
4.硬化时间：根据所选用的封堵材料和环境条件，等待一定时间使其硬化。

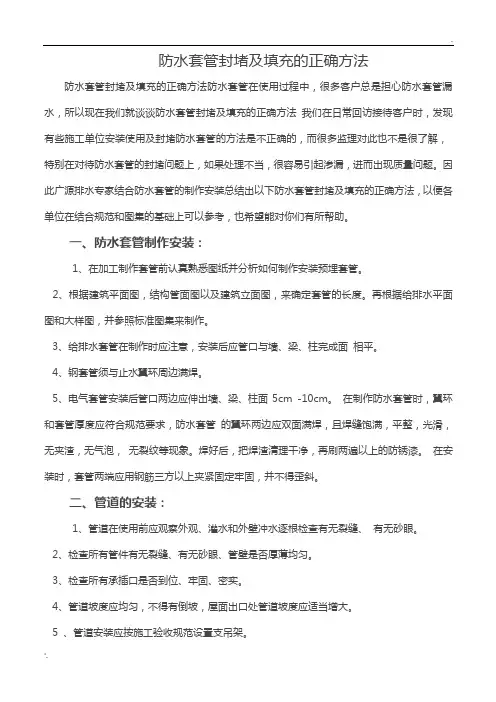

防水套管封堵及填充的正确方法
防水套管封堵及填充的正确方法防水套管封堵及填充的正确方法防水套管在使用过程中，很多客户总是担心防水套管漏水，所以现在我们就谈谈防水套管封堵及填充的正确方法我们在日常回访接待客户时，发现有些施工单位安装使用及封堵防水套管的方法是不正确的，而很多监理对此也不是很了解，特别在对待防水套管的封堵问题上，如果处理不当，很容易引起渗漏，进而出现质量问题。
因此广源排水专家结合防水套管的制作安装总结出以下防水套管封堵及填充的正确方法，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。
一、防水套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。
再根据给排水平面图和大样图，并参照标准图集来制作。
3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。
在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三：套管的填充：工程实际中常常发生预埋防水套管堵塞的问题。
所以为了避免此类事件的发生，我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
2、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。
管道套管封堵措施
管道套管封堵措施1. 管道套管封堵的目的管道套管是固定和保护管道的一种重要设备，用于将管道固定在地下或地面上。
在某些情况下，需要对管道套管进行封堵，以保证管道的正常运行和使用。
管道套管封堵的主要目的包括：•防止地下水渗入管道，防止管道内的液体泄漏；•防止杂物和污染物进入管道，影响管道的正常运行；•防止管道内的气体泄漏，保证管道的安全。
2. 管道套管封堵的方法2.1 机械封堵机械封堵是通过在管道套管的开口处使用机械设备进行封堵。
常用的机械封堵方法有以下几种：•管塞封堵：使用具有良好密封性能的管塞将套管的开口堵塞，可根据不同尺寸的管道选择合适的管塞进行封堵；•膨胀封堵：通过膨胀装置将套管的开口处进行膨胀封堵，常用于较大口径的套管；•扭矩封堵：使用扭矩装置将套管的开口处进行扭矩封堵，常用于较小口径的套管。
2.2 化学封堵化学封堵是通过使用化学物质将管道套管的开口处进行封堵。
常用的化学封堵方法有以下几种：•硅胶封堵：将硅胶注入套管的开口处，硅胶会迅速固化形成密封层，具有良好的密封性能；•水泥封堵：在套管的开口处注入水泥浆，水泥浆会在管道中形成坚硬的封堵体，具有良好的耐高压能力；•聚合物封堵：使用聚合物材料将套管的开口处进行封堵，聚合物材料会在管道中形成致密的封堵体，具有良好的耐腐蚀能力。
2.3 膨胀封堵膨胀封堵是一种常用的管道套管封堵方法，它通过将封堵物体的体积膨胀来达到封堵的效果。
常用的膨胀封堵材料有以下几种：•膨胀胶：将膨胀胶带插入套管的开口处，膨胀胶接触到水后会迅速膨胀，形成密封层；•橡胶塞：将橡胶塞插入套管的开口处，当橡胶塞接触到水时，橡胶会膨胀形成封堵体。
3. 管道套管封堵的注意事项进行管道套管封堵时，需要注意以下几点：•确保封堵材料的质量可靠，具有良好的密封性能和耐腐蚀能力；•在封堵之前，需彻底清理套管的开口处，确保无杂物和污染物残留；•在进行机械或化学封堵时，要控制封堵力度，避免对管道造成损坏；•封堵完成后，需要对封堵效果进行检查，确保封堵体的稳定性和可靠性。
穿墙防水套管封堵步骤
穿墙防水套管封堵步骤一、引言穿墙防水套管是一种常见的建筑材料，用于在建筑物外墙上预留穿墙孔，以便穿过墙壁的管道或电缆能够顺利穿过并保持防水性能。
在安装穿墙防水套管时，封堵是一个重要的步骤，能够确保墙体的防水性能。
本文将介绍穿墙防水套管封堵的具体步骤。
二、准备材料和工具在进行穿墙防水套管封堵之前，需要准备以下材料和工具：1. 密封胶：选用防水性能良好的密封胶，例如硅酮密封胶。
2. 刮刀：用于刮平和修整密封胶。
3. 抹灰工具：用于抹平和填充墙体缝隙。
4. 清洁工具：例如刷子、抹布等，用于清洁墙体表面。
三、封堵步骤1. 清洁墙体表面使用清洁工具彻底清洁穿墙孔周围的墙体表面，确保墙面干净。
这一步骤的目的是去除尘土、油污等杂质，以便密封胶能够更好地附着在墙面上。
2. 填充墙体缝隙在穿墙孔周围的墙体缝隙中填充密封胶，确保密封胶能够充分填满缝隙。
可以使用抹灰工具将密封胶抹平并填充到墙体缝隙中，以确保墙体表面平整。
3. 封堵穿墙孔将穿墙防水套管插入穿墙孔中，确保套管与墙体表面紧密贴合。
然后，使用密封胶将套管与墙体表面进行密封。
可以使用刮刀将密封胶涂抹在套管周围，并用刮刀修整使其平整。
密封胶的厚度应根据实际需要进行调整，以确保封堵效果良好。
4. 平整处理等待密封胶干燥后，使用刮刀修整密封胶，使其与墙体表面平整一致。
这一步骤可以提高封堵的美观性，并确保封堵的密封性能。
四、注意事项1. 在进行封堵之前，一定要确保穿墙孔的周围没有漏水问题。
如果发现漏水，应先进行修复，然后再进行封堵。
2. 在选择密封胶时，应根据实际需要选择合适的类型和规格。
不同材质的墙体可能需要不同类型的密封胶。
3. 在进行封堵时，注意密封胶的温度和湿度要求，避免在不适宜的环境下施工。
4. 在进行封堵之后，密封胶需要充分干燥才能发挥最佳防水性能。
根据密封胶的说明，合理安排施工时间。
5. 封堵完成后，应及时清理工具和材料，避免堵塞或污染。
五、总结通过以上步骤，我们可以完成穿墙防水套管的封堵工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

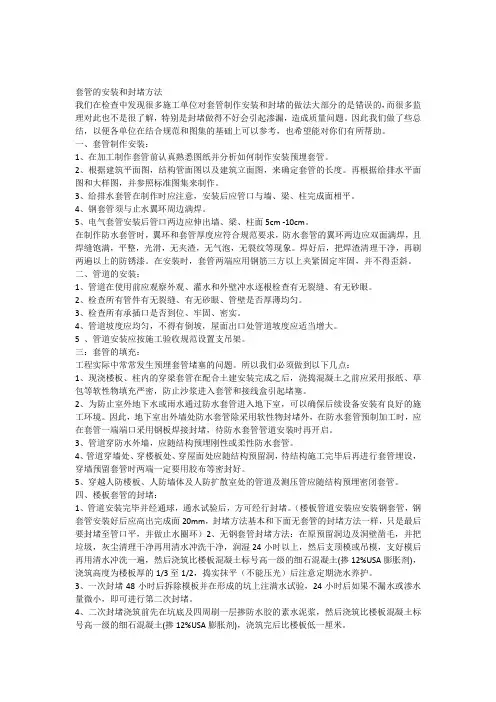

套管的安装和封堵方法
我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的，而很多监理对此也不是很了解，特别是封堵做得不好会引起渗漏，造成质量问题。
因此我们做了些总结，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。
一、套管制作安装：
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。
再根据给排水平面图和大样图，并参照标准图集来制作。
3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
4、钢套管须与止水翼环周边满焊。
5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。
在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。
焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。
在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
二、管道的安装：
1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
3、检查所有承插口是否到位、牢固、密实。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5 、管道安装应按施工验收规范设置支吊架。
三：套管的填充：
工程实际中常常发生预埋套管堵塞的问题。
所以我们必须做到以下几点：
1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。
2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。
因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。
3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。
4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。
5、穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管。
四、楼板套管的封堵：
1、管道安装完毕并经通球，通水试验后，方可经行封堵。
（楼板管道安装应安装钢套管，钢套管安装好后应高出完成面20mm，封堵方法基本和下面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环）
2、无钢套管封堵方法：在原预留洞边及洞壁凿毛，并把垃圾，灰尘清理干净再用清水冲洗干净，润湿24小时以上，然后支顶模或吊模，支好模后再用清水冲洗一遍，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑高度为楼板厚的1/3至1/2，捣实抹平（不能压光）后注意定期浇水养护。
3、一次封堵48小时后拆除模板并在形成的坑上注满水试验，24小时后如果不漏水或渗水量微小，即可进行第二次封堵。
4、二次封堵浇筑前先在坑底及四周刷一层掺防水胶的素水泥浆，然后浇筑比楼板混凝土标号高一级的细石混凝土(掺12%USA膨胀剂)，浇筑完后比楼板低一厘米。
5、第二次堵洞完成后一天即可注水试验，两天后如果不渗漏，堵洞工作结束，可交专业瓦工洞口上下表面抹平、压光，再由下一道工序进行施工。
如果第一次堵洞后试水渗漏量较大，或第二次堵洞后渗漏，则须凿开所有堵洞混凝土，重新支模堵洞，堵洞方法与上述方法一样，直到不渗漏为止。
凡未经试水合格的洞口不得进行下一道工序。
五、穿墙水套管的封堵：
1、在安装管道进入套管之前，应先清除套管内的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将管道穿过套管，管道的坡度及支吊架调整、固定好后方可经行封堵工作。
2、先用清水冲洗管壁，保证管壁湿润，再用细石混凝土(掺12%USA膨胀剂)填充至套管的中间1/3部位，并在管道的上下左右振捣密实。
3、第二次封堵从墙的外侧进行，方法同第一次封堵方法一样。
4、第三次从墙的内面进行封堵。
六、穿墙电缆管的封堵：
1、穿好电缆的导管穿过套管，则封堵方法和穿墙水套管的封堵相同。
2、电缆直接穿过套管，应应先清除套管内的杂物，和铁锈，并在管壁刷防锈漆，等防锈漆干透之后才将电缆穿过套管，待电缆敷设完毕、固定好后方可经行封堵工作。
3、先用油麻丝或防火棉填充至套管的中间2/3部位，并在管道的上下左右填充密实。
4、在墙的内外侧套管里填充防火胶泥，填充满后，套管外至电缆15cm处，用树脂、防火剂、做成斜坡形状的大小头，做好后再用绝缘油纸、防水胶布把套管、防火胶泥做成大小头、电缆包裹严密，再进行下一道工序。
