如何合理选择齿轮材料

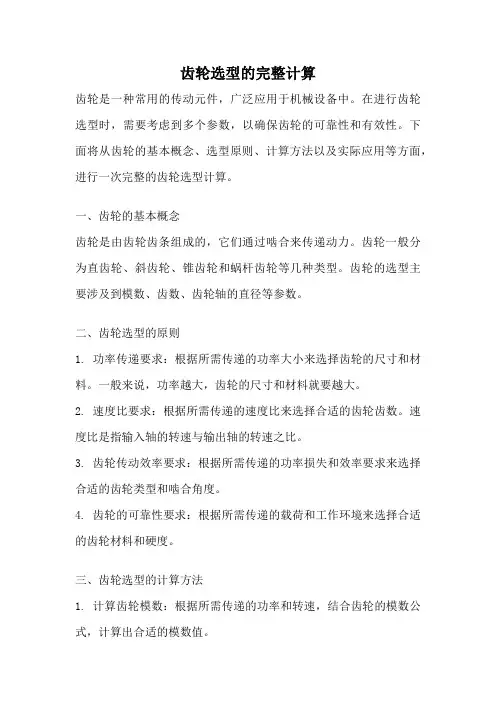

齿轮选型的完整计算
齿轮选型的完整计算齿轮是一种常用的传动元件，广泛应用于机械设备中。
在进行齿轮选型时，需要考虑到多个参数，以确保齿轮的可靠性和有效性。
下面将从齿轮的基本概念、选型原则、计算方法以及实际应用等方面，进行一次完整的齿轮选型计算。
一、齿轮的基本概念齿轮是由齿轮齿条组成的，它们通过啮合来传递动力。
齿轮一般分为直齿轮、斜齿轮、锥齿轮和蜗杆齿轮等几种类型。
齿轮的选型主要涉及到模数、齿数、齿轮轴的直径等参数。
二、齿轮选型的原则1. 功率传递要求：根据所需传递的功率大小来选择齿轮的尺寸和材料。
一般来说，功率越大，齿轮的尺寸和材料就要越大。
2. 速度比要求：根据所需传递的速度比来选择合适的齿轮齿数。
速度比是指输入轴的转速与输出轴的转速之比。
3. 齿轮传动效率要求：根据所需传递的功率损失和效率要求来选择合适的齿轮类型和啮合角度。
4. 齿轮的可靠性要求：根据所需传递的载荷和工作环境来选择合适的齿轮材料和硬度。
三、齿轮选型的计算方法1. 计算齿轮模数：根据所需传递的功率和转速，结合齿轮的模数公式，计算出合适的模数值。
2. 计算齿轮齿数：根据所需传递的速度比和齿轮的模数，计算出合适的齿数。
3. 计算齿轮轴的直径：根据所需传递的载荷和齿轮的模数，结合齿轮轴的强度公式，计算出合适的齿轮轴直径。
4. 计算齿轮的啮合角度：根据所需传递的功率损失和效率要求，结合齿轮的啮合角度公式，计算出合适的啮合角度。
四、齿轮选型的实际应用齿轮选型的实际应用包括机械设备的传动系统、汽车的变速器、风力发电机组等。
在这些应用中，齿轮的选型要考虑到各种因素，如所需传递的功率、速度比、传动效率、可靠性等。
同时还要考虑到实际生产和使用的便利性，如齿轮的加工难度、成本等。
总结：齿轮选型是一项复杂的工作，需要综合考虑多个参数。
在进行齿轮选型时，需要根据实际需求和应用环境，选择合适的齿轮类型、尺寸和材料。
通过合理的计算和选型，可以确保齿轮的可靠性和有效性，提高机械设备的传动效率和稳定性。
齿轮材料的选择原则是什么
齿轮材料的选择原则齿轮的材料及其选择原则由轮齿的失效形式可知，设计齿轮传动时，应使齿面具有较高的抗磨损、抗点蚀、抗胶合及抗塑性变形的能力，而齿根要有较高的抗折断能力。
因此，对齿轮材料性能的基本要求为齿面要硬、齿芯要韧。
(一)常用的齿轮材料1(钢钢材的韧性好，耐冲击，还可通过热处理或化学热处理改善其力学性能及提高齿面的硬度，故最适于用来制造齿轮。
(1)锻钢除尺寸过大或者是结构形状复杂只宜铸造者外，一般都用锻钢制造齿轮，常用的是含碳量在0. 15%~0.6%的碳钢或合金钢。
制造齿轮的锻钢可分为:1)经热处理后切齿的齿轮所用的锻钢。
、对于强度、速度及精度都要求不高的齿轮，应采用软齿面(硬度?350 HBS)以便于切齿，并使刀具不致迅速磨损变钝。
因此，应将齿轮毛坯经过常化(正火)或调质处理后切齿。
切制后即为成品。
其精度一般为8级，精切时可达7级。
这类齿轮制造简便、经济、生产率高。
2)需进行精加工的齿轮所用的锻钢。
高速、重载及精密机器(如精密机床、航空发动机)所用的主要齿轮传动，除要求材料性能优良，轮齿具有高强度及齿面具有高硬度(如58~ 65 HRC)外，还应进行磨齿等精加工。
需精加工的齿轮目前多是先切齿，再做表面硬化处理，最后进行精加工，精度可达5级或4级。
这类齿轮精度高，价格较贵，所用热处理方法有表面淬火、渗碳、氮化、软氮化及氰化等。
所用材料视具体要求及热处理方法而定。
合金钢材根据所含金属的成分及性能，可分别使材料的韧性、耐冲击、耐磨及抗胶合的性能等获得提高，也可通过热处理或化学热处理改善材料的力学性能及提高齿面的硬度。
所以对于既是高速、重载，又要求尺寸小、质量小的航空用齿轮，就都用性能优良的合金钢(如20CrMnTi、20Cr2Ni4A等)来制造。
由于硬齿面齿轮具有力学性能高、结构尺寸小等优点，因而一些工业发达的国家在一般机械中也普遍采用了中、硬齿面的齿轮传动。
(2)铸钢铸钢的耐磨性及强度均较好，但应经退火及常化处理，必要时也可进行调质。
齿轮材料选择
齿轮材料选择
齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。
齿轮材料的选择对于齿轮的性能和使用寿命有着重要影响。
在选择齿轮材料时，需要考虑以下几个方面：
1.强度和刚度：齿轮的材料需要具有足够的强度和刚度，能够
承受传动过程中的载荷和转矩。
常见的高强度材料包括合金钢、铸钢等，可以根据具体应用的载荷和转速来选择合适的材料。
2.耐磨性：齿轮在传动过程中会产生摩擦和磨损，因此需要选
择具有良好耐磨性的材料。
常见的齿轮材料有硬化钢、渗碳钢等，通过表面处理可以提高材料的耐磨性。
3.耐腐蚀性：某些特殊环境下，齿轮可能暴露在腐蚀性介质中，因此需要选择具有良好耐腐蚀性的材料。
例如，对于海洋环境中的齿轮，不锈钢等耐腐蚀材料可以作为选择。
4.疲劳寿命：齿轮在使用过程中会受到往复应力的作用，容易
出现疲劳破坏现象。
因此，需要选择具有良好疲劳寿命的材料。
常见的高疲劳寿命材料有铸铁、工程塑料等。
5.制造成本：齿轮材料的选择还要考虑制造成本的因素。
不同
材料的加工难度和成本差异较大，需要根据实际情况进行综合考虑。
总之，齿轮材料的选择需要根据具体应用的要求来决定，不同材料有不同的特点和适用范围。
综合考虑强度、刚度、耐磨性、
耐腐蚀性、疲劳寿命和制造成本等因素，选择适合的齿轮材料可以确保齿轮的性能和使用寿命。
常用齿轮材料选择及其热处理工艺
齿轮材料的选择及其热处理匸艺1、齿轮材料的选择原则齿轮材料的种类很多.在选择时应考虔的因素也很多.下述几点可供选择材料时参考：1）齿轮材料必皴满足工作条件的耍求•例如.用于飞行器上的齿轮.耍满足质址小.传递功率大和可靠性高的耍求.因此必须选择机械性能高的合佥银：旷山机械屮的齿轮传动.一般功率很大.匸作速度较低、删圉环境中粉尘含虽极高•因此往往选择铸钢或铸铁等材料：家用及办公用机械的功率很小.但要求传动平稳、低噪声或无噪声、以及能在少润滑或无润滑状态下正當工作•因此常选用匸程塑料作为齿轮材料。
总Z.工作条件的耍求是选痒齿轮材料时首先应考虔的因素，2）应考應齿轮尺寸的大小、毛坯成型方法及热处理和制造工艺，大尺寸的齿轮一般采用铸造毛坯.可选用铸钢或铸铁作为齿轮材料’屮等或屮等以下尺寸耍求较高的齿轮常选用锻造毛坯•可选择锻钢制作。
尺寸较小而又耍求不高时. 可选用閲钢作毛坯，齿轮表而玦化的方法有：渗碳.氨化和表面淬火。
采用渗碳上艺时.应选用低碳钢或低碳會金钢作齿轮材料：抵化钢和调质钢能采用氮化匸艺；采用表而淬火时.对材料没有特别的耍求，3）正火磯钢.不论毛坯的制作方法如何.只能用丁•制作在裁荷平稳或轻度冲击下I：作的齿轮.不能承受大的冲击載荷：调质碳钢可用于制作在中等冲击数荷下工作的齿轮.4）合金钢當用于制作高速、垂裁并在冲击拔荷下匸作的齿轮•5）飞行器中的齿轮传动•耍求齿轮尺寸尽可能小.应采用表面欣化处理的高强度合佥钢.6）金屈制的软齿面齿轮.配对两轮齿面的駛度差应保持为30〜50HBS或更多。
当小齿轮与大齿轮的齿而具有较大的玦度差（如小齿轮齿而为淬火并磨制.大齿轮齿而为常化或调质）：且速度又较窩时.较锁的小齿轮齿面对较软的大齿轮齿而会起较眾茗的冷作谀化效应.从而捉高了大齿轮齿面的彼劳极限。
因此.肖配对的两齿轮齿而具有较大的硬度差时.大齿轮的接触疲劳许用应力可提高约20%.但应注总唤度高的齿而.粗糙度值也耍相应地减小。
齿轮材料的选择
齿轮材料的选择首先，我们需要考虑齿轮的工作条件。
齿轮通常承受着较大的载荷和扭矩，在高速运转的情况下，还会受到较大的冲击和振动。
因此，齿轮材料需要具有较高的强度和韧性，以保证其在工作过程中不会发生断裂或变形。
常见的齿轮材料包括碳素钢、合金钢、不锈钢等，它们具有较好的机械性能，适合用于一般工况下的齿轮传动。
其次，对于一些特殊工况下的齿轮传动，比如高温、高速、高载荷等情况，我们需要选择具有特殊性能的材料。
比如在高温环境下工作的齿轮，需要选择耐高温的材料，比如高温合金钢、陶瓷材料等。
而在高速工作的齿轮中，需要选择具有较好耐磨性和低摩擦系数的材料，比如表面经过特殊处理的硬质合金材料。
在高载荷情况下，需要选择具有较高强度和韧性的材料，比如合金钢、铸铁等。
另外，齿轮的使用环境也是选择材料的重要考虑因素。
在潮湿、腐蚀性较大的环境中，需要选择具有良好耐腐蚀性的材料，比如不锈钢、镍基合金等。
而在一些特殊的工业领域中，比如食品、医药等行业，对于齿轮材料的安全性和卫生要求较高，需要选择符合相关标准的材料，比如食品级不锈钢、医用聚合物材料等。
综上所述，齿轮材料的选择需要根据具体的工作条件、受力情况和使用环境来进行综合考虑。
在实际工程中，我们需要根据齿轮的具体要求和工作条件来选择合适的材料，以确保齿轮具有良好的性能和使用寿命。
同时，我们也需要考虑到材料的加工性能、成本等因素，以寻求最佳的材料选择方案。
总的来说，齿轮材料的选择是一个复杂的工程问题，需要综合考虑多个因素。
通过合理选择材料，可以提高齿轮传动的可靠性和使用寿命，从而保证机械设备的正常运转和安全性。
希望本文能够为相关领域的工程师和研究人员提供一些参考，促进齿轮材料选择方面的研究和应用。
齿轮材料的选择
齿轮材料的选择齿轮是机械传动中常见的零部件，其材料的选择对于齿轮的使用性能和寿命有着至关重要的影响。
合适的齿轮材料能够保证齿轮在工作过程中具有良好的强度、硬度、耐磨性和耐疲劳性，从而确保机械传动系统的稳定性和可靠性。
本文将就齿轮材料的选择进行探讨，以帮助工程师和设计师在实际应用中做出合理的材料选择。
首先，齿轮材料的选择应考虑工作条件和要求。
不同的工作条件对齿轮材料的性能提出了不同的要求，例如在高速、高负荷、高温或低温等特殊工况下，齿轮材料需要具有相应的耐磨性、耐疲劳性、耐腐蚀性和高温稳定性。
因此，在选择齿轮材料时，需要充分了解齿轮在实际工作条件下所承受的力学和热学环境，以便选择合适的材料。
其次，齿轮材料的选择还应考虑成本和加工性能。
在工程设计中，成本和加工性能也是影响材料选择的重要因素。
一些高性能的特种材料虽然具有优异的力学性能，但其成本较高，加工难度大，不适合大规模生产和广泛应用。
因此，工程师和设计师需要在考虑材料性能的基础上，综合考虑成本和加工性能，选择既满足要求又经济实用的齿轮材料。
最后，常见的齿轮材料包括钢、铸铁、铜合金、铝合金等。
钢是最常用的齿轮材料，具有良好的强度和硬度，适用于大多数工作条件。
铸铁具有良好的减震性和低成本，适用于低速、低负荷的工作条件。
铜合金具有良好的耐磨性和耐腐蚀性，适用于高速、高负荷的工作条件。
铝合金具有轻质、良好的热传导性和低噪音，适用于要求重量轻、噪音小的工作条件。
综上所述，齿轮材料的选择是一个复杂的工程问题，需要综合考虑工作条件、要求、成本和加工性能等因素。
在实际应用中，工程师和设计师应根据具体的工程要求和实际情况，选择合适的齿轮材料，以确保齿轮具有良好的工作性能和可靠性。
总之，齿轮材料的选择对于机械传动系统的性能和寿命有着重要的影响。
合理选择齿轮材料，可以提高齿轮的使用寿命，降低维护成本，确保机械传动系统的稳定性和可靠性。
因此，工程师和设计师在实际应用中应充分考虑工作条件、要求、成本和加工性能等因素，选择合适的齿轮材料，以满足工程设计的要求。
齿轮材料的选择原则是什么
(1)齿轮铸件材料的选择原则1)轮齿表面层要具有足够的硬度和耐磨性。
2)对于承受交变载荷和冲击载荷的齿轮，基体要具有足够的抗弯强度与韧性。
3)要具有良好的工艺性，不但易于切削加工，且热处理性能好。
4)在满足使用性能的前提下，选用齿轮材料还应注意尽量降低零件的总成本。
(2)铸铁材料及其特点、用途因为铸铁中存在的游离石墨和多孔性结构．所以齿轮的耐磨性良好、噪声小、成本低，可在许多负荷不大、工作条件不苛刻的蜗轮传动中替换铜合金蜗轮。
常用的铸铁主要包括：灰铸铁、球墨铸铁、可锻铸铁和合金铸铁等四种。
最常用的是灰铸铁和球墨铸铁。
1)灰铸铁。
其抗弯及耐冲击能力很差，但它易于铸造、易切削，具有良好的耐磨性和消振性，成本低。
可用于低速、载荷不大的开式齿轮传动。
2)球墨铸铁及其热处理。
其性能介于钢和灰铸铁之间，强度比灰铸铁高很多，具有良好的韧性和塑性，在冲击不大的情况下，可代替钢制齿轮。
主要使用珠光体和贝氏体球墨铸铁，牌号在QT500以上，热处理一般采用正火+回火。
(3)铸造毛坯的预备热处理工艺。
铸坯需进行退火，也可进行正火+回火，调质处理。
齿轮材料的基本要求
齿轮材料的基本要求齿轮作为机械传动装置中的重要部件，其材料的选择对于齿轮的使用性能和寿命具有至关重要的影响。
因此，齿轮材料的选择需要符合一定的基本要求，以确保齿轮在工作过程中具有良好的耐磨性、强度和韧性。
本文将围绕齿轮材料的基本要求展开讨论。
首先，齿轮材料需要具有良好的强度和硬度。
齿轮在传动过程中承受着较大的载荷，因此其材料需要具有足够的强度来承受这些载荷。
同时，齿轮的硬度也需要足够高，以保证其在工作过程中不易产生塑性变形和磨损。
常见的齿轮材料包括合金钢、碳素钢和不锈钢等，它们具有较高的强度和硬度，适合作为齿轮的材料。
其次，齿轮材料需要具有良好的韧性和冲击韧性。
在齿轮传动中，由于载荷的变化和工作条件的复杂性，齿轮往往会受到冲击载荷的作用，因此其材料需要具有良好的韧性和冲击韧性，以避免在工作过程中产生裂纹和断裂。
合金钢和渗碳钢等材料具有良好的韧性和冲击韧性，适合作为齿轮的材料。
此外，齿轮材料还需要具有良好的耐磨性和疲劳强度。
在齿轮传动中，齿轮往往会受到摩擦和磨损的影响，因此其材料需要具有良好的耐磨性，以延长齿轮的使用寿命。
同时，齿轮材料还需要具有良好的疲劳强度，以保证齿轮在长期使用过程中不易产生疲劳断裂。
合金钢和表面渗碳处理的材料具有良好的耐磨性和疲劳强度，适合作为齿轮的材料。
综上所述，齿轮材料的选择需要符合一定的基本要求，包括良好的强度、硬度、韧性、冲击韧性、耐磨性和疲劳强度等。
只有选择合适的材料，才能保证齿轮在工作过程中具有良好的使用性能和寿命，从而确保机械传动装置的正常运行。
因此，在进行齿轮材料的选择时，需要充分考虑这些基本要求，以确保齿轮的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何合理选择齿轮材料
齿轮是现代机械中应用最广泛的一种机械传动零件。
齿轮传动通过轮齿互相啮合来传递空间任意两轴间的运动和动力，并可以改变运动的形式和速度。
齿轮传动使用范围广，传动比恒定，效率较高，使用寿命长。
在机械零件产品的设计与制造过程中，不仅要考虑材料的性能能够适应零件的工作条件，使零件经久耐用，而且要求材料有较好的加工工艺性能和经济性，以便提高零件的生产率，降低成本，减少消耗。
如果齿轮材料选择不当，则会出现零件的过早损伤，甚至失效。
因此如何合理地选择和使用金属材料是一项十分重要的工作。
一、满足材料的机械性能
材料的机械性能包括强度、硬度、塑性及韧性等，反映材料在使用过程中所表现出来的特性。
齿轮在啮合时齿面接触处有接触应力，齿根部有最大弯曲应力，可能产生齿面或齿体强度失效。
齿面各点都有相对滑动，会产生磨损。
齿轮主要的失效形式有齿面点蚀、齿面胶合、齿面塑性变形和轮齿折断等。
因此要求齿轮材料有高的弯曲疲劳强度和接触疲劳强度，齿面要有足够的硬度和耐磨性，芯部要有一定的强度和韧性。
例如，在确定大、小齿轮硬度时应注意使小齿轮的齿面硬度比大齿轮的齿面硬度高30-50HBS，这是因为小齿轮受载荷次数比大齿轮多，且小齿轮齿根较薄，强度低于大齿轮。
为使两齿轮的轮齿接近等强度，小齿轮的齿面要比大齿轮的齿面硬一些。
另一方面，根据材料的使用性能确定了材料牌号后。
要明确材料的机械性能或材料硬度，然后我们可以通过不同的热处理工艺达到所要求的硬度范围，从而赋予材料不同的机械性能。
如材料为40Cr合金钢的齿轮，当840-860℃油淬，540-620℃回火时，调质硬度可达28-32HRC，可改善组织、提高综合机械性能；当860-880℃油淬，240—280℃回火时，硬度可达46-51HRC，则钢的表面耐磨性能好，芯部韧性好，变形小；当500-560℃氮化处理，氮化层0.15-0.6mm时，硬度可达52-54HRC，则钢具有高的表面硬度、高的耐磨性、高的疲劳强度，较高的抗蚀性和抗胶合性能且变形极小；当通过电镀或表面合金化处里后，则可改善齿轮工作表面摩擦性能，提高抗腐蚀性能。
二、满足材料的工艺性能
材料的工艺性能是指材料本身能够适应各种加工工艺要求的能力。
齿轮的制造要经过锻造、切削加工和热处理等几种加工，因此选材时要对材料的工艺性能加以注意。
一般来说，碳钢的锻造、切削加工等工艺性能较好，其机械性能可以满足一般工作条件的要求。
但强度不够高，淬透性较差。
而合金钢淬透性好、强度高，但锻造、切削加工性能较差。
我们可以
通过改变工艺规程、热处理方法等途经来改善材料的工艺性能。
例如汽车变速箱中的齿轮选择20CrMnTi钢，该钢具有较高的机械性能，在渗碳淬火低温回火后，表面硬度为58-62HRC，芯部硬度为30-45HRC。
20CrMnTi的工艺性能较好，锻造后以正火来改善其切削加工性。
此外，20 CrMnTi还具有较好的淬透性，由于合金元素钛的影响，对过热不敏感，故在渗碳后可直接降温淬火。
且渗碳速度较快，过渡层较均匀，渗碳淬火后变形小。
适合于制造承受高速中载及冲击、摩擦的重要零件，因此根据齿轮的工作条件选用20CrMnTi钢是比较合适的。
三、材料的经济性要求
所谓经济性是指最小的耗费取得最大的经济效益。
在满足使用性能的前提下，选用齿轮材料还应注意尽量降低零件的总成本。
我们可以从以下几方面考虑：
从材料本身价格来考虑。
碳钢和铸铁的价格是比较低廉的，因此在满足零件机械性能的前提下选用碳钢和铸铁，不仅具有较好的加工工艺性能，而且可降低成本。
从金属资源和供应情况来看，应尽可能减少材料的进口量及价格昂贵材料的使用量。
从齿轮生产过程的耗费来考虑。
首先，采用不同的热处理方法相对加工费用也不一样，如12CrNi3A钢渗碳表面淬火的费用要比氮化处理的费用少得多，而碳氮共渗又具有生产周期短和成本低的特点。
其次，通过改进热处理工艺也可以降低成本。
如某齿轮工作时在高速、中载且承受中等冲击条件下，原选用中合金高级渗碳钢18cr2Ni4WA材料，其经过910-940℃渗碳，850℃淬火，180-200℃ 回火后机械性能的抗拉强度≥1177Mpa、屈服强度≥834Mpa、延伸率≥10％、断面收缩率≥45％，冲击韧性≥980kJ／m2，硬度为58- 62HRC。
虽能满足齿轮的使用性能和工艺性能，但零件的价格高。
现选用价格相对便宜的低碳中合金、中淬透性渗碳钢20CrMnTi。
经过910-940℃渗碳，870℃淬火，180-200℃回火后机械性能的抗拉强度≥1100Mpa、屈服强度≥850Mpa、延伸率≥10％、断面收缩率≥45％，冲击韧性≥680，硬度为58-62HRC。
仅此一项改进，材料费用不仅大大降低，而且满足了其使用性能和工艺性能。
第三，所选钢种应尽量少而集中，以便采购和管理。
随着齿轮形状、尺寸和材料向着多品种、多系列和个性化的方向发展，尤其是在型号多、产量小时，在齿轮锻造、机加工和热处理等生产工艺方面，存在着设计量大，生产周期长、效率低、成本高、能耗大、管理难和质量不易保证等不利状况，因此在齿轮选材时精选、优选和压缩材料牌号和规格有利于提高选材通用化、系列化和标准化程度，提高材料的利用率，提高材料采购的计划性，以减少库存积压、加快资金流动，方便储存和保管以及降低材料的成本消耗。
最后，我们还可以通过改
进工艺来提高经济效益。
如模锻件生产的模锻工艺已突破传统工艺的要求，在提供成型毛坯时，可利用少无切削工艺，模锻与机械精加工相结合，部分或全部取代切削加工直接生产零件，或在生产中采用成组技术与工艺，也可提高产品质量、生产效率和降低成本。
四、结束语
综上所述，在选择齿轮材料时。
必须了解我国工业发展形式，结合我国资源和生产条件，从实际出发，全面考虑机械性能、工艺性能和经济性等方面的问题，只有合理选材才能保证齿轮质量、降低产品成本，从而提高市场竞争力。
