管道及仪表流程图课件(精)
管道及仪表流程图精
介质名称 原水、新鲜水 锅炉给水 循环冷却水上水 循环冷却水上水 热水上水 热水回水 自来水、生活用水 脱盐水 软水 消防水 化学污水 生产废水 氢气 氮气 氧气 燃料气
代号 RW BW CWS CWR HWS HWR DW DNW SW FW CSW WW H N O FG
介质名称 燃料气 液体燃料 液化石油气 天然气 液化天然气 冷冻盐水上水 冷冻盐水回水 真空排放气 放空 废气 废渣 废油 烟道气 惰性气 催化剂 添加剂
仪表位号的表示方法
常用的参量代号
序号 1 2 3 4 5
参量 温度 压力 液位 流量 质量
代号 T P L F W
T I — 2 02
仪表序号 工段或工序序号 仪表功能代号 被测变量代号
常用的仪表功能代号
序号 1 2 3 4 5 6 7
参量 指示 记录 控制 报警 积分 联锁 变送
代号 I R C A Q S T
4、管路标注
管路标注： FL – 1421 – 25 – P2E5 – H2
介质代号 管道号 公称直径 管道等级 隔热隔声代号
有一输送液体燃料的横 向管道，管道号为1421 （主项代号+管段序号） ，其公称通径为25mm ，压力等级为4.0MPa（ 分项号2）,材质为不锈钢 （分项号5），要求保温 （分项号2）。
常用阀门图例
3、仪表控制点
仪表自控情况在相应的管道设备上用符号画出，符号包括图形符号和字 母代号。
仪表及控制点的图示和标注
❖ 测量点图形符号以细实线在相应的管道设备上用符号画出； ❖ 检测、显示、控制等仪表图形符号用直径约10mm的细实线圆圈表示。
仪表安装位置的图形符号(摘自HGJ/T7一l987)
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽
化工工艺图样—管道及仪表流程图(化工制图课件)
空压站管道及仪表流程图
管道及仪表流程图
工艺管道及仪表流 程图，是在工艺方案流 程图基础上绘制的，是 内容更为详细的工艺流 程图。
它是化工工艺设计 最终成品，是设备布置 图和管路图的设计依据 ，也是施工安装和生产 操作的依据。
空压站管道及仪表流程图
④ 其他有关需要说明的事项。
管道及仪表流程图的内容 (2) 图形
应画出全部设备的示意图和各种物 料的流程线以及阀门、管件、仪表控制 点的符号等。
空压站管道及仪表流程图
管道及仪表流程图的内容 (3) 标注
注写设备位号及名称、管段编号、 控制点及必要的说明等。
空压站管道及仪表流程图
管道及仪表流程图的内容 (4)图例
化工制图及CAD
知识点5：管道及仪表流程图
化工工艺图分类
化工工艺图
化工管路图
化工设备布置图
化工工艺流程图
管件图
管道及仪表流程图
物料流程图
方案流程图
管架图
工艺管道及仪表流程图
管道空视图
辅助及公用系统管道及仪表流程图
这几种图由于要求不同，其内容和表达的重点也不一致，但彼 此之间却有着密切的联系。
管道及仪表流程图
说明阀门、管件、控制点等符号的意义。
空压站管道及仪表流程图
管道及仪表流程图的内容 (5)标题栏
注写图名、图号及签字。
空压站管道及仪表流程图
管道及仪表流程图
工艺管道及仪表流程 图要绘出所有生产设备 和管道，以及各种仪表 控制点和管件、阀门等 有关图形符号。
空压站管道及仪表流程图
管道及仪表流程图的内容
(1)首页图
第一章 管道仪表流程图12 13 1
c)异径管标注时大端公称直径写在前面。
100×50 或 100/50
100×50 或 100/50
5、仪表控制点的表达方法
工程版管道仪表流程图(PID)上应该表示全部与工艺有关的 检测和控制仪表。
由图形符号和仪表位号组合表示仪表控制点的测量变量和 功能。
图形符号
PIC
0204
仪表位号
在流程图的图例或首页图中，对控制点的图形符号和位号 作出规定和说明。
后阀 异径管
PIC 405
异径管 前阀
控制阀
旁路阀
（3）阀门、管件的标注
a)管道上阀门不必一一标注：公称直径和公称压力等级与所在的管 道一致，具体型号见管道材料表；
b)同一管段号的管道等级不同时，应表示出等级的分界线。
A1E A2B （a）
N2.5 N1.6 PP （b）
在管道等级与材料选用表未实施之前，可按 （b）标注。
SI (国内及欧洲标准) 常温(<120℃)
LB
MPa
MPa
150
1.0
2.0
300
1.6
5.0
400
2.5
6.8
600
4.0
11.0
900
6.4
15.0
1500
10.0
26.0
2500
16.0
42.0
分别标记为CL150, CL300…和PN2.0, PN5.0… ANSI（American National Standards Institute 美国国家标准学会）
详细工程设计阶段：
工程版 PID
1版（详细设计1版）For Detail Engineering Rev.1 2版（详细设计2版）For Detail Engineering Rev.2 3版（施工版）Approved For Construction

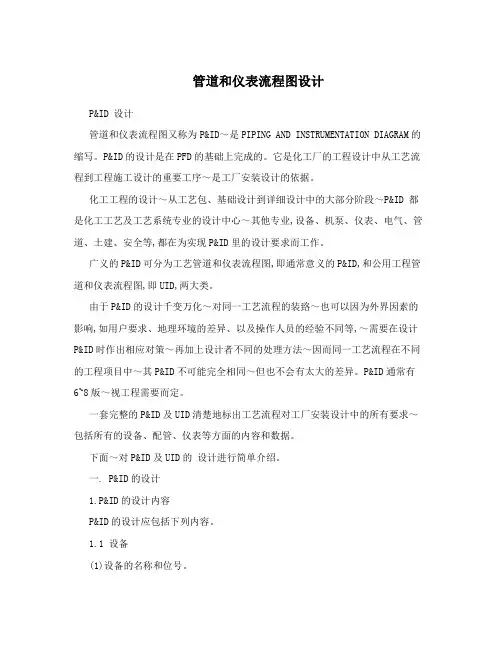

管道和仪表流程图设计
管道和仪表流程图设计P&ID 设计管道和仪表流程图又称为P&ID～是PIPING AND INSTRUMENTATION DIAGRAM的缩写。
P&ID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序～是工厂安装设计的依据。
化工工程的设计～从工艺包、基础设计到详细设计中的大部分阶段～P&ID 都是化工工艺及工艺系统专业的设计中心～其他专业,设备、机泵、仪表、电气、管道、土建、安全等,都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图,即通常意义的P&ID,和公用工程管道和仪表流程图,即UID,两大类。
由于P&ID的设计千变万化～对同一工艺流程的装臵～也可以因为外界因素的影响,如用户要求、地理环境的差异、以及操作人员的经验不同等,～需要在设计P&ID时作出相应对策～再加上设计者不同的处理方法～因而同一工艺流程在不同的工程项目中～其P&ID不可能完全相同～但也不会有太大的差异。
P&ID通常有6~8版～视工程需要而定。
一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求～包括所有的设备、配管、仪表等方面的内容和数据。
下面～对P&ID及UID的设计进行简单介绍。
一. P&ID的设计1.P&ID的设计内容P&ID的设计应包括下列内容。
1.1 设备(1)设备的名称和位号。
每台设备包括备用设备～都必须标示出来。
对于扩建、改建项目～已有设备要用细实线表示～并用文字注明。
,2,成套设备1P&ID 设计对成套供应的设备,如快装锅炉、冷冻机组、压缩机组等,～要用点划线画出成套供应范围的框线～并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应～不需另外订货。
,3,设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数～如泵应注明流量Q和扬程H,容器应注明直径D和长度L,换热器要注出换热面积及设计数据,储罐要注出容积及有关的数据。

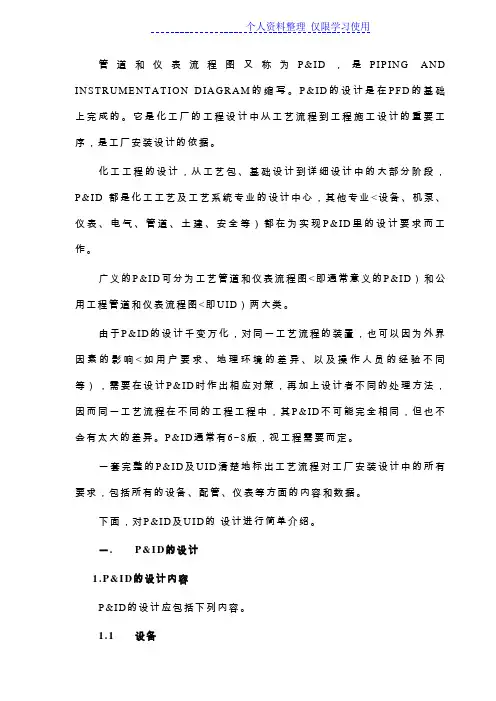

管道和仪表流程图(P
管道和仪表流程图又称为P&ID，是P IP IN G A N D IN S TR U ME NT A T IO N D IA G R AM的缩写。
P&ID的设计是在P F D的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。
化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&ID都是化工工艺及工艺系统专业的设计中心，其他专业<设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图<即通常意义的P&ID）和公用工程管道和仪表流程图<即U ID）两大类。
由于P&ID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响<如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&ID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程工程中，其P&ID不可能完全相同，但也不会有太大的差异。
P&ID通常有6~8版，视工程需要而定。
一套完整的P&ID及U ID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。
下面，对P&ID及U ID的设计进行简单介绍。
一. P&I D的设计1.P&I D的设计内容P&ID的设计应包括下列内容。
1.1设备(1>设备的名称和位号。
每台设备包括备用设备，都必须标示出来。
对于扩建、改建工程，已有设备要用细实线表示，并用文字注明。
<2）成套设备对成套供应的设备<如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。
管道流程图画法 ppt课件
截止阀
闸阀
球阀
直流截止阀
螺纹管帽 管端盲板
管帽
法兰连接 管端法兰(盖) 鹤管
三通截止阀
三通球阀
四通球阀
四通旋塞阀 16
工艺流程图 3.4 带控制点工艺流程图（施工流程图）
3.4.3 阀门等管件的画法与标注
在施工流程图中，管道附件用细实线按规定的符号在相应 处画出。阀门图形符号尺寸一般为长为6mm，宽为3mm或长为 8mm，宽为4mm。 为了安装和检修等目的所加的法兰、螺纹连接件等也应在 施工流程图中画出。 管道上的阀门、管件要按需要进行标注。当它们的公称直 径同所在管道通径不同时，要注出它们的尺寸。 当阀门两端的管道等级不同时，应标出管道等级的分界线， 阀门的等级应满足高等级管的要求。 对于异径管标注大端公称通径乘小端公称通径。
3.4.1 设备的画法与标注
在施工流程图中，设备的画法与方案流程图处基本相同。
与方案流程图处不同的是：对于两个或两个以上的相同设 备一般应全部画出。
施工流程图中每个工艺设备都应编写设备位号并注写设备 名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统 时，可以只画出一个系统的流程，其它系统用双点划线的 方框表示，在框内注明系统名称及其编号。
3.5 3.6
图幅和附注 施工流程图的阅读
1
工艺流程图
3.1 概 述
工艺流程图是用来表达化工生产工艺流程的设计文件。
工
工艺方案流程图
在工艺路线选定后，进行概念性 设计时完成，不编入设计文件
艺 流 程
工艺物料流程图
在初步设计阶段中，完成物料衡 算时绘制
图
在方案流程图的基础上绘制、内
管道流程图画法 ppt课件
工艺流程图
3.5 图幅和附注
施工流程图一般采用一号图幅，横幅绘制， 特别简单的用二号图幅，不宜加宽和加长。
附注的内容是对流程图上所采用的，除设备外的 所有图例、符号、代号作出的说明。
21
工艺流程图
3.6 施工流程图的阅读
一、看标题栏和图例中的说明
22
工艺流程图
3.6 施工流程图的阅读
A 150L E 900L L 1.0 Q 6.4 U 22.0
B
B
MPa
MPa
MPa
B 300L F 1500 M 1.6 R 10.0 V 25.0
B
LB
MPa
MPa
MPa
C 400L G 2500 N 2.5 S 16.0 W 32.0
B
LB
MPa
MPa
MPa
D 600L
P 4.0 T 20.0
管道材质类别
普
材
通
料 铸碳低
类 铁钢合
别
金
钢
代 号
A
B
C
合 金 钢
不 锈 钢
有 色 金 属
非 衬里 金 及内 属 防腐
D E FG H
28
工艺流程图 3.4 带控制点工艺流程图（施工流程图） P
管道公称压力等级
压力等级（用于 压力等级（用于国内标准） ANSI标准）
代 公称 代 公称 代 公称 代 公称 代 公称 号 压力 号 压力 号 压力 号 压力 号 压力
检测、显示、控制等仪表 的图形符号是一个细实线 圆圈，其直径约为10mm。 圈外用一条细实线指向工 艺管线或设备轮廓线上的 检测点。
测量点
管道及仪表流程图课件(精)
管道符号标记示例
工艺物料管道： 工艺物料埋地管道： 辅助物料及公用系统管道： 辅助物料及公用系统埋地管道： 气动信号仪表管线： 热保温管道： 冷保温管道： 蒸汽伴热管道： 电伴热管道： 套管管道：
2、阀门和管件
管道上所有的阀门和管道附件图例
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽
介质代号
代号 PA PG PL PS PW PGL PGS PLS AR CA IA HS MS LS SC TS
课程：化工工艺初级设计 知识点：管道及仪表流程图（PID图）
江苏高校品牌专业——石油化工技术
脱硫系统管道及仪表流程图
管道及仪表流程图（PID图）又称带有控制点的工艺流程图， 是在工艺方案流程图和物料流程图基础上绘制的，是内容更为详 细的工艺流程图。
作用：它是设备布置、管道布置的原始依据，是施工的参考资 料和生产操作的指导性技术文件。
代号 FG FL LPG NG LNG RWS RWR VE VT WG WS WO FLG IG CAT AD
管道等级的标注方法
公称压力等级代号
材质等级代号
M1 B
材质等级
管材代号 单元顺序号 公称压力等级代号
铸铁—A 碳钢—B 普通低合金钢—C 合金钢—D 不锈钢—E 有色金属—F
非金属—G
衬里及内防腐—H
常用阀门图例
3、仪表控制点
仪表自控情况在相应的管道设备上用符号画出，符号包括图形符号和字 母代号。
仪表及控制点的图示和标注
测量点图形符号以细实线在相应的管道设备上用符号画出； 检测、显示、控制等仪表图形符号用直径约10mm的细实线圆圈表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知识点：管道及仪表流程图（PID图）
江苏高校品牌专业——石油化工技术
脱硫系统管道及仪表流程图
管道及仪表流程图（PID图）又称带有控制点的工艺流程图，
是在工艺方案流程图和物料流程图基础上绘制的，是内容更为详
细的工艺流程图。
作用：它是设备布置、管道布置的原始依据，是施工的参考资
I
R C A Q S T
4、管路标注
有一输送液体燃料的横
管路标注： FL – 1421 – 25 – P2E5 – H2
介质代号 管道号 公称直径 管道等级 隔热隔声代号
向管道，管道号为1421 （主项代号+管段序号） ，其公称通径为25mm ，压力等级为4.0MPa（ 分项号2）,材质为不锈钢 （分项号5），要求保温 （分项号2）。
介质代号
介质名称 工艺空气 工艺气体 工艺液体 工艺固体 工艺水 气液两相流工艺物料 气固两相流工艺物料 液固两相流工艺物料 空气 压缩空气 仪表空气 高压蒸汽 中压蒸汽 低压蒸汽 蒸汽冷凝水 伴热蒸汽 代号 PA PG PL PS PW PGL PGS PLS AR CA IA HS MS LS SC TS 介质名称 原水、新鲜水 锅炉给水 循环冷却水上水 循环冷却水上水 热水上水 热水回水 自来水、生活用水 脱盐水 软水 消防水 化学污水 生产废水 氢气 氮气 氧气 燃料气 代号 RW BW CWS CWR HWS HWR DW DNW SW FW CSW WW H N O FG 燃料气 液体燃料 液化石油气 天然气 液化天然气 冷冻盐水上水 冷冻盐水回水 真空排放气 放空 废气 废渣 废油 烟道气 惰性气 催化剂 添加剂 介质名称 代号 FG FL LPG NG LNG RWS RWR VE VT WG WS WO FLG IG CAT AD
谢谢观看
课程：化工工艺初级设计 知识点：管道及仪表流程图（PID图）
江苏高校品牌专业——石油化工技术
管道上所有的阀门和管件用细实线按标准规定的图形符号，在相应处画出。
常用管件、管道附件图例
常用阀门图例
3、仪表控制点
仪表自控情况在相应的管道设备上用符号画出，符号包括图形符号和字 母代号。
仪表及控制点的相应的管道设备上用符号画出； 检测、显示、控制等仪表图形符号用直径约10mm的细实线圆圈表示。
料和生产操作的指导性技术文件。 要求：表示出全部工艺设备、物料管路、阀件、设备的辅助管 路以及工艺和自控仪表的图例、符号等。
脱硫系统管道及仪表流程图（PID图）
阀门
仪表 管路标注
1、设备和管道的画法
设备和管道的画法与方案流程图中规定相同。
画管道时，主要工艺物料管道用粗实线(0.9～1.2mm)表示，
仪表安装位置的图形符号(摘自HGJ/T7一l987)
T
I — 2
02 仪表序号 工段或工序序号 仪表功能代号 被测变量代号
仪表位号的表示方法
常用的参量代号
常用的仪表功能代号 序号 参量 代号
序号
参量
代号
1 2 3 4 5
温度 压力 液位 流量 质量
T P L F W
1
2 3 4 5 6 7
指示
记录 控制 报警 积分 联锁 变送
管道等级的标注方法
公称压力等级代号 材质等级代号
铸铁—A
碳钢—B
普通低合金钢—C
M
1
B 管材代号 单元顺序号
材质等级
合金钢—D
不锈钢—E 有色金属—F 非金属—G 衬里及内防腐—H
公称压力等级代号
管道的隔热或隔声代号
隔热或隔声功能名称 保温 保冷 人身防护 防结露 电伴热 代号 H C P D E 隔热或隔声功能名称 蒸汽伴热 热水伴热 热油伴热 夹套伴热 隔声 代号 S W O J N
辅助物料管道用中粗实线(0.5～0.7mm)表示， 仪表管道用细实线(0.15～0.3mm)表示。
管道符号标记示例
工艺物料管道：
工艺物料埋地管道： 辅助物料及公用系统管道： 辅助物料及公用系统埋地管道： 气动信号仪表管线： 热保温管道： 冷保温管道： 蒸汽伴热管道： 电伴热管道： 套管管道：
2、阀门和管件
