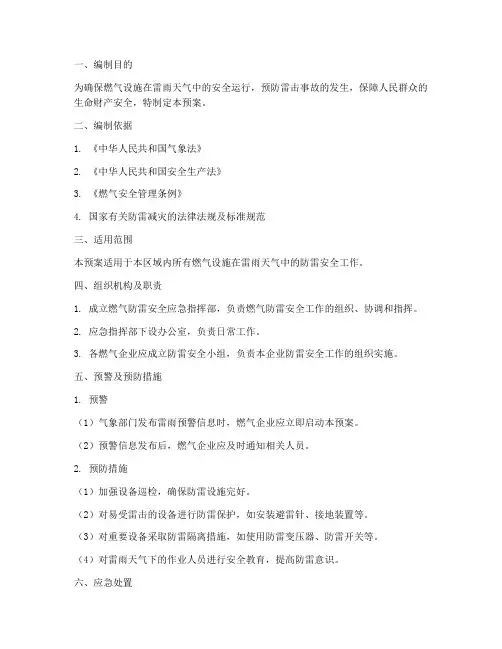

燃气防雷安全应急预案
一、编制目的为确保燃气设施在雷雨天气中的安全运行，预防雷击事故的发生，保障人民群众的生命财产安全，特制定本预案。
二、编制依据1. 《中华人民共和国气象法》2. 《中华人民共和国安全生产法》3. 《燃气安全管理条例》4. 国家有关防雷减灾的法律法规及标准规范三、适用范围本预案适用于本区域内所有燃气设施在雷雨天气中的防雷安全工作。
四、组织机构及职责1. 成立燃气防雷安全应急指挥部，负责燃气防雷安全工作的组织、协调和指挥。
2. 应急指挥部下设办公室，负责日常工作。
3. 各燃气企业应成立防雷安全小组，负责本企业防雷安全工作的组织实施。
五、预警及预防措施1. 预警（1）气象部门发布雷雨预警信息时，燃气企业应立即启动本预案。
（2）预警信息发布后，燃气企业应及时通知相关人员。
2. 预防措施（1）加强设备巡检，确保防雷设施完好。
（2）对易受雷击的设备进行防雷保护，如安装避雷针、接地装置等。
（3）对重要设备采取防雷隔离措施，如使用防雷变压器、防雷开关等。
（4）对雷雨天气下的作业人员进行安全教育，提高防雷意识。
六、应急处置1. 雷击事故发生后，立即启动本预案，采取以下措施：（1）迅速组织人员开展抢险救援工作。
（2）切断事故区域燃气供应，防止火势蔓延。
（3）对事故现场进行隔离，确保人员安全。
（4）及时报告上级部门，请求支援。
2. 恢复燃气供应前，应确保以下条件：（1）雷击事故原因已查明。
（2）防雷设施已恢复正常。
（3）事故现场已清理完毕。
七、后期处理1. 对雷击事故进行调查分析，查明事故原因，制定整改措施。
2. 对相关责任人进行追责。
3. 加强防雷安全宣传教育，提高全员防雷意识。
4. 定期开展防雷安全演练，提高应急处置能力。
八、附则1. 本预案自发布之日起施行。
2. 本预案由燃气防雷安全应急指挥部负责解释。
3. 本预案如有未尽事宜，由燃气防雷安全应急指挥部根据实际情况予以补充和完善。
建筑燃气供应的防雷技术范本
建筑燃气供应的防雷技术范本防雷技术在建筑燃气供应中起着至关重要的作用。
一旦建筑燃气系统受到雷击，将会对人员安全和设备设施造成严重威胁。
因此，采取适当的防雷措施是必不可少的。
本文将介绍建筑燃气供应的防雷技术范本，共分为以下几个方面进行讨论。
一、雷电地接防护技术1. 焙烧系统：在建筑燃气供应系统中设置合适的气体排放设备，如火焰燃烧器，用于焙烧雷击过电流，以消除其影响。
2. 灵敏度接地网：通过将接地极材料插入到地下以形成导电路径，将雷电引入地下，减少对建筑燃气系统的影响。
3. 防雷接地装置：在建筑物周围设置适当的接地装置，将雷电流引入地下，减少对建筑燃气系统的影响。
接地装置应符合相关标准，并进行定期检测和维护。
二、防雷保护技术1. 防雷装置：在建筑燃气系统的进出口处安装合适的防雷装置，用于吸收和分散雷击电流，减少对建筑燃气系统的影响。
防雷装置应符合相关标准，并进行定期检测和维护。
2. 防雷触媒：在建筑燃气管道中添加适当的触媒材料，用于吸收雷击电流，减少对建筑燃气系统的影响。
触媒应定期更换，以保证其有效性。
3. 防雷屏蔽：在建筑燃气管道周围设置适当的屏蔽材料，用于减少雷电场的影响。
屏蔽材料应具有良好的导电性和耐腐蚀性，并进行定期检测和维护。
三、设备保护技术1. 等离子体除尘器：在建筑燃气供应系统中添加等离子体除尘器，用于吸收和分散雷击电流，保护设备免受损坏。
等离子体除尘器应定期清洁和维护，以保证其正常运行。
2. 过压保护器：在建筑燃气系统中安装适当的过压保护器，用于保护设备免受雷击电流过压的影响。
过压保护器应符合相关标准，并进行定期检测和维护。
3. 接地保护器：在建筑燃气系统中设置合适的接地保护器，用于保护设备免受雷击电流通过设备而进入建筑燃气系统的影响。
接地保护器应符合相关标准，并进行定期检测和维护。
四、人员培训与意识提高1. 培训人员：定期对建筑燃气供应系统的相关人员进行培训，提高其对防雷技术的了解和掌握，以便正确应对雷击事件。
屋面燃气管道防雷要求
《屋面燃气管道防雷要求》
小朋友们，今天咱们来聊一个有点特别的话题，那就是屋面燃气管道防雷的要求。
你们看，天空有时候会打雷闪电，那声音可响啦，那道闪电可亮啦！屋面的燃气管道也得注意防雷，不然雷电可能会给它带来麻烦哟。
那屋面燃气管道防雷都有哪些要求呢？
首先呀，燃气管道得有良好的接地。
就好像小朋友们玩滑梯，从上面滑到地上一样，雷电的电流也得有个“滑梯”能到地下去。
比如说，在一个小区里，有根燃气管道没有做好接地，打雷的时候，雷电顺着管道跑，可危险啦！
然后呢，管道上要安装避雷器。
避雷器就像管道的小卫士，雷电来了，它能把雷电挡住或者引到安全的地方去。
给你们讲个小故事，有一次雷电来了，一个没有安装避雷器的燃气管道被击中了，还好没有造成大事故，但是大家都吓了一跳。
还有哦，燃气管道的支架也得能防雷。
支架就像是管道的小椅子，得保证坐在上面是安全的。
而且呀，屋面燃气管道的周围不能有容易引雷的东西。
比如说高高的金属杆子。
再比如说，燃气管道的材质也有讲究呢。
要用不容易被雷电伤害的材料。
给小朋友们再讲个例子。
有个地方的屋面燃气管道防雷没做好，打雷的时候出了问题，导致燃气泄漏，大家都很害怕。
所以呀，做好屋面燃气管道的防雷工作特别重要。
这样才能保证大家安全地
使用燃气，不怕雷电来捣乱。
小朋友们，虽然这些知识现在你们可能用不到，但是多了解一些总是好的，说不定以后长大了，你们就能用这些知识来保护大家啦！。
燃气管道的防雷安全措施(正式)
编订：__________________单位：__________________时间：__________________燃气管道的防雷安全措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7019-21 燃气管道的防雷安全措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、概述雷电是一种可怖而又壮观的自然现象。
它给人类的生活和生产活动带来巨大的影响，雷电促成有机物质的合成可能在地球生命起源中占有一定的地位，雷电引起的森林火灾可能启发了远古人类对火发现和利用；但在现代生活中，雷电威胁人类的生命安全，常使航空、通信、计算机系统、电力、建筑等许多部门及设施遭受破坏，一直引起人们对于雷电活动及其防护问题的关注。
雷击会严重损害电气设备和电子设备。
数十乃至几百千安的雷电冲击电流，具有巨大的电磁效应、热效应和机械效应，雷电冲击电流流过被击物体形成幅值很高的冲击电压波，使电气设备绝缘破坏；冲击电流的电动力作用，使被击物体炸裂；冲击电流使导线等金属物体温度突然升高，以致熔断毁坏。
其中以前一种情况的破坏性最大，也是我们应该关注的主要问题。
重庆是全国的多雷暴地区之一。
每年因雷击造成的经济损失高达2 个亿以上，严重影响到人民的生命和财产安全。
上世纪八十年代，重庆市渝中区上清寺红球坝附近发生埋地燃气供气管道被雷电击穿的雷害事故；上世纪末，永川区跳蹬河农贸市场商住楼由于天然气管道敷设在屋面成为了事实上的接闪器，不符合防雷技术要求，造成了雷击导致天然气调压箱爆炸燃烧，封锁通道，引起住户恐慌，72 家住户联名向永川市人民政府、永川市人大上告的社会事件发生；进入新世纪，市电信局李家沱宿舍楼因雷击导致调压箱附近静电感应发生火花。
燃气管道的防雷安全措施
燃气管道的防雷安全措施燃气管道是输送燃气的重要设施，但由于其与地面的接触面积大，易受雷电影响，因此需要采取一系列的防雷安全措施，确保其可靠运行。
本文将就燃气管道的防雷安全措施进行探讨。
1. 接地系统燃气管道的接地系统是防雷的基础，通过将各个部位接地可将雷击电流引至地下，减小对管道、设备的损害。
接地系统包括大地网、绝缘接地、屏蔽接地等，其中大地网是防雷接地的关键要素之一，将燃气主管道与其他金属设备、设施建立电气连接，实现多点接地，提高安全性。
2. 防雷避雷设施除了接地系统外，还需要在燃气管道沿线设置避雷针、避雷网等防雷设施，以抵消雷电场，并引导雷电流，避免直接冲击燃气管道设备。
避雷针应该放置在距离管道、设备不能超过30米的范围内，避雷网则应该在需要保护的场所（如控制中心、压站）周围设置。
3. 管道绝缘管道绝缘是防止电流通过燃气管道的重要手段，荷电状态的管道对暴击效应更为敏感，抗雷击能力较弱，所以需要对燃气管道进行绝缘处理，将管道与地面或其他金属设备隔离开来，从而减小雷劈带来的危害。
4. 燃气设备的绝缘与保护雷击特别容易造成电子设备局部故障，导致无法正常运行，因此需要对煤气设备进行绝缘和保护措施，防止雷击破坏产生的电器过电压或电弧，对防雷装置和绝缘体进行检查和维修，确保其稳定性，提高燃气设备的安全性。
5. 检测监控系统建立燃气管道的监控系统，对燃气系统进行实时监测和运行状态的跟踪，及时修复管道磨损、腐蚀、老化等问题，减少由于管道维修繁琐而带来的经济损失，保证燃气管道的安全稳定运行。
对燃气管道进行防雷的安全措施是综合性的，不仅需要对管道本身进行防护，还需要对它周围环境进行保护，从不同方面来提高它的安全性能，让其在雷电天气中不被影响，从而保证燃气输送的安全性和稳定性。
燃气站防雷、防静电制度模版
燃气站防雷、防静电制度模版1.引言本制度旨在确保燃气站的安全运行，预防雷击和静电引发的事故。
严格遵守本制度的要求，加强对燃气站雷电防护和静电防护设施的维护和管理，是保障燃气站安全运行的重要措施。
2.雷电防护要求2.1 雷电防护装置2.1.1 安装电流防护器，并定期检查和测试其工作状态。
2.1.2 安装雷电接地装置，确保接地电阻符合国家规范要求。
2.1.3 要维护防雷设备的完好，并及时修复和更换老化或损坏的设备。
2.2 灾害应对措施2.2.1 建立雷电监测系统，定期进行巡查和检测，一旦发现雷电危险，立即采取紧急避雷措施。
2.2.2 遇到雷雨天气，及时关闭太阳能供电设备，防止电流过大引发火灾。
2.2.3 将装置内重要设备进行备份存储，确保在雷电灾害发生时能够及时恢复运行。
2.3 人员防护2.3.1 对从事雷电防护工作的人员进行专业培训，提高其应对雷电灾害的能力。
2.3.2 建立严格的作业规程，确保雷电防护装置按规定操作和维护，防止人员误操作。
2.3.3 在雷电天气下，临时中止室外作业，确保人员的生命安全。
3.静电防护要求3.1 静电控制区域划定3.1.1 将燃气站划分为不同的静电控制区域，对不同区域制定相应的静电防护措施。
3.1.2 对于易产生静电的设备和设施，标明静电控制区域，并在其周围设置防静电警示标志。
3.2 接地及防静电措施3.2.1 确保所有静电相关设备安装完好，接地电阻符合国家规范要求。
3.2.2 对易产生静电的设备和设施进行静电接地处理，减少静电积聚。
3.2.3 在易产生静电区域设置防静电设备，如静电导电地板、静电消除器等。
3.3 人员培训和防护3.3.1 对从事静电相关工作的人员进行专业培训，提高其在静电防护方面的意识和技能。
3.3.2 强调人员在操作过程中的防静电措施，如穿防静电服、使用防静电工具等。
3.3.3 在易产生静电区域设置警示标识，提醒人员注意防护措施。
4.制度执行和监督4.1 确定责任人4.1.1 确定燃气站的雷电防护责任人和静电防护责任人。
燃气防雷技术规范
燃气防雷技术规范
是指用于设计、安装和维护燃气系统的防雷措施的技术规范。
以下是一些常见的燃气防雷技术规范：
1. 地面防雷：燃气系统应设置符合国家相关标准的接地装置，接地电阻应满足规定要求，确保系统的接地有效性。
2. 避雷器的应用：燃气系统与大气电荷的接触面积较大，应合理安装避雷器，向大气释放电荷，减少雷击的风险。
3. 避雷设备与管道的接地：燃气管道与避雷设备应通过良好的接地连通，确保雷电流可通过避雷设备和接地装置安全地排到地下。
4. 安全距离的规定：燃气管道、设备与雷电感应源之间应设置一定的安全距离，以防止雷电感应对燃气系统的损害。
5. 避雷针的使用：在燃气系统附近或设备较高的位置应设置合适的避雷针，引导雷电流尽可能直接通过避雷针排到地下。
6. 维护和监测：定期对燃气防雷系统进行维护和监测，确保系统的稳定性和可靠性。
以上是一些常见的燃气防雷技术规范，具体的规范要求可能因地区和具体情况而有所不同，需要根据相关国家或地区的法规和标准进行具体设计和实施。
第 1 页共 1 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方案编号：YTO-FS-PD114
燃气管道的防雷安全措施通用版
The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
燃气管道的防雷安全措施通用版
使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、概述
雷电是一种可怖而又壮观的自然现象。
它给人类的生活和生产活动带来巨大的影响，雷电促成有机物质的合成可能在地球生命起源中占有一定的地位，雷电引起的森林火灾可能启发了远古人类对火发现和利用；但在现代生活中，雷电威胁人类的生命安全，常使航空、通信、计算机系统、电力、建筑等许多部门及设施遭受破坏，一直引起人们对于雷电活动及其防护问题的关注。
雷击会严重损害电气设备和电子设备。
数十乃至几百千安的雷电冲击电流，具有巨大的电磁效应、热效应和机械效应，雷电冲击电流流过被击物体形成幅值很高的冲击电压波，使电气设备绝缘破坏；冲击电流的电动力作用，使被击物体炸裂；冲击电流使导线等金属物体温度突然升高，以致熔断毁坏。
其中以前一种情况的破坏性最大，也是我们应该关注的主要问题。
重庆是全国的多雷暴地区之一。
每年因雷击造成的经济损失高达2 个亿以上，严重影响到人民的生命和财产安
全。
上世纪八十年代，重庆市渝中区上清寺红球坝附近发生埋地燃气供气管道被雷电击穿的雷害事故；上世纪末，永川区跳蹬河农贸市场商住楼由于天然气管道敷设在屋面成为了事实上的接闪器，不符合防雷技术要求，造成了雷击导致天然气调压箱爆炸燃烧，封锁通道，引起住户恐慌，72 家住户联名向永川市人民政府、永川市人大上告的社会事件发生；进入新世纪，市电信局李家沱宿舍楼因雷击导致调压箱附近静电感应发生火花。
这些都说明：对于燃气管道的防雷，我们应引起足够的重视。
加之近年来，由于高层建筑的不断增加，受消防及其他因素的限制，燃气供气管道常常沿建筑物外部安装至屋面，然后再进入室内。
这种安装方式的出现，使得燃气供气管道的防雷安全显得尤为重要。
为防止室外燃气管道由于雷击发生损伤、火灾、爆炸等,对这部分管道采取防雷措施是必要的。
二、燃气供气管道的雷电危害方式
1、直击雷危害
对于架空或埋地的燃气管道遭受直接雷电袭击，闪电中的电压高达几万伏乃至十亿伏，及易导致管道被击穿所引起的危害，同时产生的机械效应或热效应，使燃气产生燃烧或爆炸伤人的事故。
2、感应雷危害
雷云在起电、移动和先导放电的过程中，对燃气供气管道产生静电感应，使之产生异号静电位，一旦雷云对地放电管道中的束缚电荷成为自由电荷，以冲击波的形式对称地向管道两端移动，电荷移动所形成的电流为雷电感应电压。
所谓感应雷主要分为两种：一种是雷云对电源/信号电缆产生等电荷量的静电感应，随着雷云的扩展，导体上逐渐感应出大量异性电荷。
当雷云突然放电后，电缆内聚集的感应电荷在线路上产生瞬间浪涌（过电压），并沿着电源线、金属管道等进入户内而造成损害。
另一种是雷云放电时产生巨大的交变磁场（电磁脉冲），使其附近的导体内产生感应过电压，这种微秒至毫秒级的浪涌电压具有：速度快、幅值高的特点。
3、雷电波侵入危害
雷电波侵入是指直击雷或感应雷沿燃气供气管道等金属的引入线引入建筑物内，发生闪击而造成的雷击事故。
这种事故的发生率很高，而且往往事故又严重。
综上所述，燃气供气管道的雷电危害方式主要有以上三种，无论直击雷还是雷电波侵入，其危害都远远大于雷电静电感应。
而雷电静电感应可导致1mm 间隙产生电火花引爆可燃气体，因此对直击雷与雷电波侵入的危害可想而知。
三、室外燃气管道的防雷措施
根据上述分析，建筑物的防雷对象主要考虑三种：一是防直击雷,二是防雷电感应,三是防雷电波侵入。
进行燃气管道防雷的主要设计思路为:
①将燃气管安装在原有避雷装置的保护范围之内,避免直击雷;
②将燃气管道与防雷装置进行等电位连接,避免感应雷和雷电波侵入。
（一）直击雷的防雷措施
1、将燃气管布置于接闪器的保护范围内,因此确定接闪器的保护范围是关键。
接闪器的保护范围按照滚球法确定,当接地金属物、其他接闪器处于外周线之内且位于被保护部位的边沿时,应按以下方法确定所需端面的保护范围(见图1) 。
①以A ,B 为圆心, r 为半径作弧线相交于O点。
②以O 点为圆心, r 为半径作弧线AB ,弧线AB就是保护范围的上边线。
2、对屋面上铺设的燃气供气管道，为了避免雷电直接击在燃气供气管道，因此，燃气供气管道不应跨越建筑物女儿墙（由于燃气供气管道不在建筑物防雷设施的保护范围之内），应从建筑物女儿墙底部进入墙内，同时在屋面的燃气管道沿线应采取屏蔽的金属网格化处理，尽可能减少直击雷和感应雷的危害。
3、室外沿外墙铺设的燃气金属供气管道应每20m 做一次防雷接地与建筑物的均压环连接，天面管最少应有两处连接，如燃气管与防雷网相交净距小于l00mm时也应连接。
屋面的燃气管及放散管尽量远离建筑物雷击率最高的部位,即屋角、檐角、女儿墙的上方、屋脊等,一般不少于2 m。
（二）雷电波侵入防护技术
雷击燃气供气管道或雷电感应电流的雷电波侵入的防护，应在燃气供气管道进入室内处作好绝缘技术处理，即在燃气供气管道入户处应接入绝缘接头以与户外的燃气管道隔离或在法兰盘处插入绝缘段处理（如图2、图3）。
对于采用户外表安装方式的用户，特别是采用铝塑复合管的用户，为节省费用，可采用图4所示的引入式绝缘接头作为隔绝措施，效果很好。
其具体作法是：选取与墙体厚度相当的绝缘接头，用弯头或三通接接在外墙管上，穿墙后再与室内部分的管道相连即可。
需要注意的是：绝缘接头的PE部分只能藏在墙体内，不能露出墙外，如果穿墙洞稍大，还应用适当的填充物将孔洞填实，以保证PE部分不受紫外线的照射。
图5是工人正在连接这种穿墙的绝缘接头的情形，图6及图7是安装好穿墙绝缘接头的室外部分及室内部分的效果图。
目前这种防雷安装方式已在川
渝地区推广，得到国家相关职能部门的好评。
（三）雷电静电感应防护技术
在燃气供气管道的绝缘处理中，绝缘段前端的燃气管道应通过放电间隙与绝缘段后端的燃气管道（或总等电位连接带）做等电位连接。
（图8）
图8 等电位连接
如果燃气供气管道的法兰盘、阀门接头之间生锈腐蚀或接触不良，在电流幅植相当低（10.7kA）的情况下，法兰盘间也能发生火花，如遇可燃气体立即燃烧爆炸。
因此，对室内燃气设备及燃气器具应做防雷电感应接地；对于燃气仪表等应跨接，做好等电位技术处理。
对于可能遭受雷电静电感应的危害防护，燃气供气管道每隔20～
25m，应设防雷电感应接地，接地电阻均不应大于10Ω；同时在管道的分支处，应设防静电接地，接地电阻不应大于30Ω。
（四）、不同类型房屋的防雷设计
1、对于高度超过45 m 的高层建筑,按照《建筑物防雷设计规范》(GB 50057 -94) 规定,对高度超过45 m 的钢筋混凝土结构、钢结构的建筑物,沿外墙竖直敷设的金属管道应采取防侧击和等电位的防护措施,即金属管道的顶端和底端与防雷装置连接。
2、对于多层建筑(高度未超过45 m) ,当建筑物屋面有合格的防雷系统时,楼栋燃气管道采用上行下供式,天面燃气管应完全处于建筑物防雷接闪器保护范围之内,还应与天面的避雷网(带) 进行等电位连接,可以不作独立的接地体。
如果建筑物屋面无避雷网(带) 的,尽量避免走天面管,否则须重新按照规范安装防雷装置。
3 接地装置
(1) 接地装置分为自制接地体和建筑物原有接地装置。
建筑物原有接地装置完好时,防雷电感应、电气设备等接地可共用此接地装置。
当自制接地体与其他接地装置不共用、不相连时,两者间在地中的距离应符合下式要求,但不应小于2 m :
d ≥0. 3 kc Ri
式中: d --地中距离,m ;
kc --分流系数;
Ri --冲击接地电阻,Ω。
(2) 自制接地体距建筑物的出入口或人行道不应小于3 m ,当小于3 m 时,应采取下列措施:
①水平接地体局部埋深不应小于1 m ;
②水平接地体局部应包绝缘物。
(3) 埋于土壤中的垂直接地体宜采用角钢、扁钢或圆钢,水平接地体宜采用扁钢或圆钢,扁钢截面不小于100
mm2 ,厚度不小于4 mm ,圆钢直径不应小于10 mm。
由于埋于土壤中容易腐蚀,应采取热镀锌等防腐措施或加大截面。
(4) 垂直接地体的长度宜为2. 5 m ,当接地装置由多根水平或垂直接地体组成时,为减少接地体的屏蔽作用,接地体间的距离为5 m ,在土壤中的埋深不应小于0. 5 m。
(5) 接地体应采用全焊,长度不应小于60 mm ,焊接处做防腐处理。
