垃圾焚烧发电工程锅炉施工方案
XX市生活垃圾焚烧发电工程锅炉施工方案编制：审核：审定：批准：XXXXXXXXXXXXXXX安装集团有限公司第四分公司 XXXX年XX月XX日目录一、工程概况二、安装一般规定准备三、锅炉钢架安装四、锅筒安装五、水冷壁安装六、过热器安装七、省煤器安装八、空气预热器安装九、连接管、管道附件（阀门、仪表等）十、给煤及燃烧系统十一、锅炉整体水压试验十二、各项调整试验十三、锅炉本体大件吊装十四、工程工期保证措施十五、安全技术措施及文明施工十六、交叉施工作业措施十七、环境保护措施1.1工程概况1.1.1工程名称：XXX生活垃圾焚烧发电项目建设设备安装工程1.1.2业主单位：XXXXXXX环保有限公司1.1.3设计单位：XX1.1.4工程地点：XX1.1.5监理单位：XX1.1.6工程质量：一次性验收合格,确保优良工程。
1.1.7工程简介：本工程建设规模为日处理生活垃圾1000吨，工程采用异重流化床垃圾焚烧发电的工艺路线方式，配置2台TG-50/3.82-LJ-500型流化床垃圾焚烧炉、2台12MW汽轮发电机及配套的烟风系统、垃圾储运系统、压缩空气系统、点火油系统、除灰渣系统及飞灰固化系统、工艺给排水及汽水系统、渗滤液收集系统、高低压配电和发电系统、热工自动化控制系统等。
该工程锅炉采用流化床形式的垃圾焚烧方式，大大提高了热转换效率。
三大主机：锅炉：XXXX锅炉股份有限公司设计制造的型号TG-50/3.82-LJ-500异重循环流化床锅炉；汽轮机：XX汽轮电机股份有限公司抽汽凝汽式汽轮机组一套及凝气式汽轮机组一套发电机：XX汽轮电机股份有限公司供货2、锅炉概况：2.1本工程建设规模为日处理生活垃圾1000吨，工程采用异重流化床垃圾焚烧发电的工艺路线方式，配置2台TG-50/3.82-LJ-500型500吨/日垃圾焚烧炉。
2.2锅炉由南通万达锅炉股份有限公司设计制造，型号TG-50/3.82-LJ-500异重循环流化床锅炉。
锅炉安装工程施工组织设计方案
锅炉安装工程施工组织设计方案一、工程概述本工程为某化工厂锅炉安装工程，总投资为500万元。
工程负责单位为XX公司，施工总承包商为XX公司，监理单位为XX公司。
二、施工组织方案2.1 工程人员组成本工程施工人员组成如下：项目经理1名，工程师3名，质量管理人员3名，施工班组长6名，普通工人30名，其中高级技工6名，一般技工24名。
2.2 施工方法本工程施工采用拆分施工方法，将锅炉分为若干部分进行组装。
具体施工方法如下：(1) 基础预处理：在基础施工前，应验收地基和地下管道设施。
对于不符合规范的地基和管道设施，应予修改或重新设计。
(2) 钢结构施工：所有的安装钢结构均应符合设计要求，施工应按照加工的步骤组装，经过验收后进行焊接、钻孔并齐平。
(3) 锅炉壁板安装：按照设计要求进行排版，根据板材屈曲情况进行预装曲板，然后下放壁板，并点焊、装焊、校焊，保证板面平直。
(4) 排管安装：对于污水、热水输送管道设施，在进行安装前应进行检验和消毒，然后进行水平调节并安装支管及阀门等器具。
(5) 安装弯头、法兰：按照设计要求进行管道弯头和法兰的安装，到达施工现场后，应检查弯头和法兰的合格证、卡箍或法兰垫片等配件是否完备，同时还要检查弯头和法兰的规格和尺寸是否符合设计。
(6) 设备安装：将设备拼合并螺栓连接，焊接合格后进行固定，安装过程中要注意对设备零件的保护，保证拆卸组装过程中不受损坏。
(7) 新风系统安装：风机等设备的安装，应清理施工场地，保证道路畅通，在保证安全的前提下，加强拆卸件的保护工作。
(8) 烟气系统安装：按照设计要求进行烟气排放系统的安装，包括烟道、风机和除尘器等设备的组装、连接、隔离和密封，焊接、固定和支撑，保证系统稳固、安全。
2.3 安全措施(1) 严格遵守施工作业规程，落实安全防护责任制，保证所有施工人员的人身安全。
(2) 加强安全教育，对所有施工人员进行安全培训并签订安全责任书。
(3) 对每个施工现场实行严格管理，定期进行安全检查并记录并报告。
垃圾焚烧炉安装及方案
垃圾焚烧锅炉安装施工组织设计编制：王新时审核：章俊杰批准：余俊芜湖金鼎锅炉工程技术公司二O一一年十二月目录第一部分：工程概况第二部分：施工依据第三部分：施工组织措施第四部分：施工技术措施一、锅炉安装前的准备工作二、设备基础验收及基础划线三、钢架安装四、平台和扶梯安装五、锅筒就位安装六、水冷膜式壁、集箱就位安装七、省煤器的安装八、过热器及减温器的安装九、本体管路、阀门、一次仪表的安装十、整体水压试验十一、落灰装置安装十二、煮炉十三、蒸汽严密性试验十四、安全阀调整十五、升火、供汽、运行第五部分：质量计划第六部分：安全管理和文明施工措施第一部分：工程概况主要参数：1、额定蒸发量：58.4 t/h2、额定工作压力：4.0Mpa3、蒸汽温度：400℃4、给水温度：130 ℃5、本体受热面：6589.1 m26、过热器受热面：1783.7 m27、省煤器受热面：2996 m2第二部分：施工依据1、《蒸汽锅炉安全技术监察规程》96版2、《电力建设施工及验收技术规范（锅炉机组篇）》DL/T5047-953、《机械设备安装工程施工及验收通用规范》GB50231-984、《电力建设施工及验收技术规范（管道篇）》DL5031-975、《压缩机、风机、泵安装工程施工及验收规范》GB50275-986、《连续输送设备安装工程施工及验收规范》GB50270-987、《工业自动化仪表施工及验收规范》GBJ93-868、《工业设备及管道绝热工程施工及验收规范》GBJ126-899、《工业炉砌筑工程施工及验收规范》GB211-9710、《电力建设施工及验收技术规范（火力发电厂焊接篇）》DL5007-9211、《火力发电厂金属技术监督规程》DL438-200012、《电力建设施工及验收技术规范（管道焊缝超声波探伤篇）》SDJ67第三部分：施工组织措施我公司是具有国家一级安装资质企业，是一支拥有雄厚施工技术力量和机械设备的专业性锅炉安装队伍，积累了大量的锅炉安装施工技术资料和丰富的施工经验,本工程我们将依靠公司的管理、技术、装备优势，遵循设计，信守合同，精心组织，确保工程如期完成。
400吨排式垃圾焚烧炉烘炉方案
400t/d垃圾焚烧余热锅炉烘炉工程烘炉方案编制：崔拴紧审核：审批：郑州华电烘炉技术服务有限公司2013年05月10日目录1．概述2．烘炉目的及原则3．烘炉应具备的条件4．烘炉燃料、设备、控制、仪器等使用要求5．拟定烘炉制度6．烘炉技术措施7．烘炉机布置8．热电偶测点布置9．烘炉质量保证体系及措施10．烘炉安全保证体系及措施11．烘炉施工组织及网络图12．其他事项13．设备安装示意图14．烘炉升温曲线图1.概述杭州新世纪能源环保工程有限公司新开发的400T/D二段式垃圾焚烧装置是二段式垃圾焚烧装置的改进型，系针对中国城市生活垃圾低热值，高水分的特点而设计，具有适应热值范围广，负荷调节能力大，可操作性好和自动化程度高等特点，可广泛用于处理不分拣的生活垃圾。
从垃圾坑送入落料槽二段式垃圾焚烧装置分为逆推段和顺推段两个燃烧区域，其主要流程是；抓斗将垃圾从垃圾坑送入落料槽，在给料机构的推送下进入炉膛落在倾斜的逆推炉排上，垃圾在床面上不断翻滚、搅拌，完成干燥、着火和燃烧过程，随后在逆推炉排的末端调节装置上经过一段落差掉入顺推炉排床面上继续燃尽，最后灰渣经除渣机排出炉外。
该锅炉炉衬为轻型炉墙、采用耐火浇注料、耐磨浇注料、耐火保温砖、保温浇注料及耐火耐磨砖。
依据该锅炉的特点和耐磨、耐火材料的特性及浇注料施工环境条件，结合我公司的实际烘炉及施工经验，特制定以下用烘炉机热烟气烘炉的实施方案。
2.烘炉目的及原则2.1.由于耐火材料中含有大量的非化学结合的游离水，已施工完毕的耐火材料衬里需要进行低、中温烘炉，以驱除衬里中的游离水分；并经过高温固化（高温烘炉）时才能达到预期的物理强度和设计性能，高温固化时，耐火材料结合剂会进行聚合反应，其中的非化学结合水逐步脱除排出。
因此烘炉过程一般分为两个阶段进行。
2.2.低温烘炉采用热烟气发生器，前期不易控制火力的柔和及温度的均匀，终极温度350℃±30℃；高温烘炉以投入燃料结合煮炉、吹管进行，温度控制应按煮炉、吹管要求进行。
生活垃圾焚烧项目锅炉专业施工组织设计

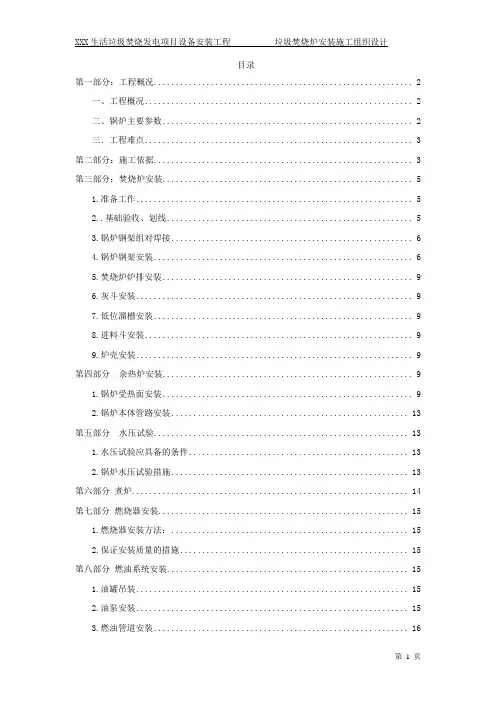

目录第一部分：工程概况 (2)一、工程概况 (2)二、锅炉主要参数 (2)三．工程难点 (3)第二部分：施工依据 (3)第三部分：焚烧炉安装 (5)1.准备工作 (5)2..基础验收、划线 (5)3.锅炉钢架组对焊接 (6)4.锅炉钢架安装 (6)5.焚烧炉炉排安装 (9)6.灰斗安装 (9)7.低位溜槽安装 (9)8.进料斗安装 (9)9.炉壳安装 (9)第四部分余热炉安装 (9)1.锅炉受热面安装 (9)2.锅炉本体管路安装 (13)第五部分水压试验 (13)1.水压试验应具备的条件 (13)2.锅炉水压试验措施 (13)第六部分煮炉 (14)第七部分燃烧器安装 (15)1.燃烧器安装方法： (15)2.保证安装质量的措施 (15)第八部分燃油系统安装 (15)1.油罐吊装 (15)2.油泵安装 (15)3.燃油管道安装 (16)4.保证系统清洁度的措施 (16)第九部分附属设备安装 (16)第十部分非标制造安装 (22)一.主要安装施工顺序 (22)二.主要施工方法 (22)第十一部分焊接工程 (23)一.焊接工程 (23)二.无损检测 (26)第十二部分保温及防腐施工 (27)一.保温 (27)二.防腐 (31)第十三部分施工组织机构及劳动力计划 (33)一、组织机构设置 (33)二、主要资源供应计划 (33)第十四部分质量保证措施 (35)一、质量保证体系的建立和实施 (35)二、质量保证体系各人员职责 (36)三、与业主及监理方加强联系配合 (36)四、质量目标 (37)五、质量保证措施 (37)第十五部分工期保证措施 (43)第十六部分季节性施工措施 (45)一、夏季施工措施 (45)二、冬季施工措施 (46)第十七部分安全生产、文明施工管理 (47)一、安全施工管理 (47)二、文明施工管理 (51)一、工程概况1、项目名称：XXX生活垃圾焚烧发电项目设备安装工程施工2、建设单位：XXX有限公司3、建设地点：XXX生活垃圾填埋场北侧4、建设规模：日焚烧处理生活垃圾3000吨。
垃圾焚烧发电厂建筑安装工程锅炉专业施工组织设计
垃圾焚烧发电厂建筑安装工程锅炉专业施工组织设计一、项目概况二、施工组织设计目标与原则1.目标：确保垃圾焚烧发电厂锅炉专业施工过程中的安全、质量和进度；2.原则：(1)科学合理：根据设计要求和施工特点，制定施工方案；(2)经济合理：确保施工过程中资源的最佳利用，减少浪费；(3)灵活性：根据工程实际情况及时调整施工方案；(4)安全环保：保证施工过程中的安全性和环境保护。
三、施工准备工作1.组织编制：安排专业队伍，包括施工人员、监理人员和安全人员等；2.设备采购：根据施工需要，采购符合质量要求的设备和工具；3.材料采购：根据设计要求，采购符合标准的锅炉专业施工所需的材料；4.建立施工现场：针对施工现场，建立安全、整洁的工作环境。
四、施工方案与施工方法1.施工方案：根据设计要求及现场情况，制定垃圾焚烧发电厂锅炉专业施工方案，包括工作序列、施工工艺、施工流程等；2.施工方法：根据施工方案，确定合适的施工方法，如拆除旧设备、焊接工艺、管道安装等。
五、施工任务划分与作业程序1.施工任务划分：根据施工方案，将整个施工过程划分为不同的任务，明确责任；2.作业程序：根据施工方案，确定每一道工序的作业程序，包括工序之间的衔接和协调。
六、施工管理1.施工进度管理：制定施工计划，监督施工进度，确保施工按计划进行；2.施工质量管理：建立质量监控体系，对施工过程中的每个环节进行质量检测；3.安全管理：制定施工安全管理制度，确保施工过程中的安全；4.环境保护管理：严格按照环境保护要求进行施工，确保不对环境造成污染。
七、施工组织设计的内容及要求1.施工组织设计的内容：(1)施工单位的组织设置；(2)施工方案和施工方法；(3)施工任务划分和作业程序；(4)施工管理措施；(5)安全生产和环境保护措施。
2.施工组织设计的要求：(1)简明性：对施工各环节进行明确、简明的说明，方便施工人员操作；(2)可行性：施工方案要符合实际情况，易于实施；(3)专业性：针对锅炉专业的施工特点，制定专业的施工方案和方法；(4)安全性：考虑施工过程中的安全风险，制定相应的安全措施；(5)环保性：重视环境保护，落实相应的环保措施。
生活垃圾焚烧发电项目设备安装施工组织设计
目录第一章施工方案及技术措施 ...........................第一节工程概况 ..............................................第二节施工部署 ..............................................第三节锅炉及辅机安装工程施工方案及技术措施...................第四节汽轮发电机工程施工方案及技术措施.......................第五节电气、热控安装工程施工方案及技术措施...................第六节焊接的施工及技术措施...................................第七节防腐保温工程施工方案...................................第八节分部试运施工方案.......................................第九节材料设备管理措施.......................................第十节特殊施工措施...........................................第二章质量保证措施及创优计划 .......................第三章施工总进度计划及保证措施 .....................第四章施工安全措施计划.............................第五章文明施工措施计划.............................第六章施工场地治安保卫管理计划 .....................第七章施工环保措施计划.............................第八章冬季和雨季施工方案 ...........................第九章现场总平面布置图.............................第十章项目组织管理机构.............................第十一章承包人自行施工范围内拟分包的非主体和非关键性工作、材料计划、劳动力计划...........................................第十二章成品保护和工程保修工作管理措施和承诺........第十三章紧急情况处理措施、预案及抵抗风险的措施......第十四章对总包管理的认识以及对专业分包工程的配合、协调、管理、服务方案.................................................第十五章发包人、监理人及设计人的配合................第十六章招标文件规定的其他 .........................第一章施工方案及技术措施第一节工程概况1.1工程名称：1.2工程工期：365天，2016年5月20日至2017年5月20日。
