基于ArcGIS地形图符号库制作与应用探讨

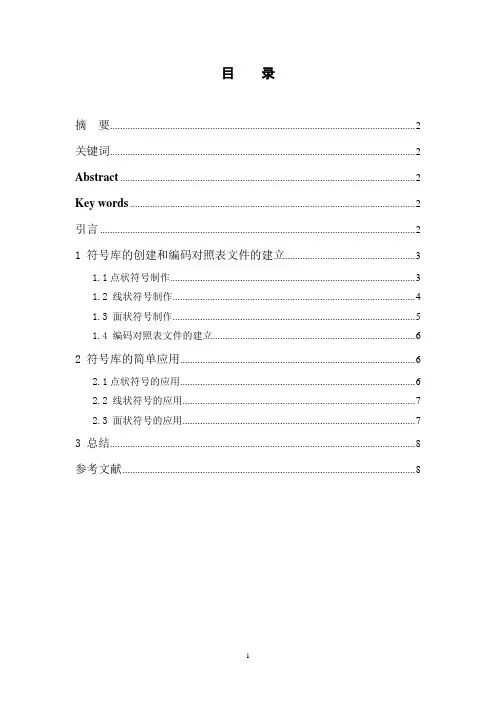

目录摘要 (2)关键词 (2)Abstract (2)Key words (2)引言 (2)1 符号库的创建和编码对照表文件的建立 (3)1.1点状符号制作 (3)1.2 线状符号制作 (4)1.3 面状符号制作 (5)1.4 编码对照表文件的建立 (5)2 符号库的简单应用 (6)2.1点状符号的应用 (6)2.2 线状符号的应用 (7)2.3 面状符号的应用 (7)3 总结 (8)参考文献 (8)基于ArcGIS地形图符号库制作与应用探讨摘要：自动制图是GIS 的主要功能之一，通过图形编辑，可根据用户的需要对数字地图进行整饰，按照给定的符号、注记和颜色进行图形显示或绘图仪输出。
地图符号是地图的语言，它是表达地图内容的主要手段。
地图符号是由形状不同、大小不一、色彩有别的图形或文字组成，它能够传递地理事物在空间位置、形状、质量、数量和各事物之间的相互联系及区域总体特征等方面的信息，因此地图符号库的设计在地理制图及GIS中具有重要地位。
关键词：ArcGIS；符号库；制作；应用Abstract:Geographic information systems (GIS) is a particular important spatial information system. Automatic mapping is one of the main functions of GIS, by graphic editing, according to the needs of users of digital maps for finishing, according to a given symbol, annotation and color graphics display or plotter output. Map symbols are the language of the map, it is the primary means of expression of the map content. Map symbol is a different shape, sizes, colors with other graphic or text form, it can pass the geographical location of things in space, shape, quality, quantity and linkages between various things, and regional information regarding the general characteristics Therefore, the design of map symbol library mapping and GIS in geography plays an important role.Key words: ArcGIS; symbols library; production; application引言地图符号是地图的语言单位，是可视化表达地理信息内容的基础工具；地形信息符号库是地形图符号的汇集系统，它利用计算机进行管理，实现地形图符号数据的存储、检索和更新。
基于ArcGIS的地图符号库建立与制作
2.1地图符号库设计
地图是现实世界空间信息的抽象表达，是人们理解空间信息的主要图件。在GIS软件中通常使用点状符号、线状符号和面状符号来表达客观世界。实际上点、线、面符号并不孤立，它们之间存在一定的联系，线状符号包含点状符号，面状符号也包含线状、点状符号。不同比例尺地图的符号也不一样，地图的比例尺不同，对地物表达程度就不一样，需要经过不同程度的综合取舍，所以，不同比例尺地图的符号种类、大小和个数也存在差异。
关键词:地图符号；ArcGIS；编码；建立；制作
引言
地图符号是地图的图解语言，是表达地图内容的主要手段，它能形象传递地理事物的空间位置、形状、质量、数量、各事物之间的相互联系及区域总体特征等方面的信息。所以，在地理制图及GIS中的地图符号库的建立制作是非常必要的。但从目前来看，地图制图和GIS软件中自带的符号库，由于符号数量太少且不符合我国制图规范，已不能满足制图出图的需要，因此需要建立一套符合我国地形图制图标准的符号库。基于此，本文以国家大比例尺的地形图图示为基库的过程及方法。
地图符号库是地图符号按照一定的标准进行分类整理，然后以数据库的形式存储到计算机中，实现地图符号管理功能的数据库。地图符号库通常包含在应用软件中，它是计算机制图系统或GIS软件的一部分，是一个管理地图符号的结构完整、功能完备数据库系统。GIS软件的地图符号库不仅能储存地图符号，还可以根据需要对地图符号进行查询、修改、删除等多种操作，这样地图符号库就可以独立于GIS软件进行研制、开发、完善，更易于制作出符合标准的符号。
3.2界面设计
建立新的菜单项名为“地图符号化”，并在其下面添加子菜单“电力线符号”，具体方法如下:
首先在ArcMAP中单击工具—＞自定义命令，打开定制对话框，可以加载VBA程序、DLL程序等实现对Arc-MAP的工具条、菜单的定制。然后将其拉入菜单栏即可，在不关闭对话框的情况下，还可以更改菜单的名称、大小等属性。最后再通过新建UIControls控件方式形成子菜单。
ArcGIS符号库制作方法及说明三篇
ArcGIS符号库制作方法及说明三篇篇一：ArcGIS符号库制作方法1二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1)基于ArcMap中已有符号制作符号库2)基于图片制作符号库3)基于TrueType字体制作符号库4)多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style Manager进行符号制作。
您可以打开ArcMap，从菜单Tools-〉Style Manager 进入，如下图所示。
1.1基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。
在Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。
1.1.1点符号（1）从上图的分类中可以看到，二维的标记符号主要分为四种：简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
（2）字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。
它是基于字体库文件（.ttf）的基础进行制作、编辑。
后面将讲到字体库文件的制作。
（3）箭头：具有可调尺寸和图形属性的简单三角形符号。
若要获得较复杂的箭头标记，可使用 ESRI 箭头字体中的任一字形创建字符标记符号。
（4）图片：由单个 Windows 位图 (.bmp) 或 Windows 增强型图元文件 (.emf) 图形组成的标记符号。
Windows 增强型图元文件与栅格格式的 Windows 位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。
完整版)ArcGIS符号库制作方法
完整版)ArcGIS符号库制作方法ArcGIS符号制作在ArcGIS中，制作二维符号库的方法可以归结为以下四种：1.基于ArcMap中已有符号制作符号库2.基于图片制作符号库3.基于TrueType字体制作符号库4.多种方式组合制作符号无论采用何种方法进行符号制作准备，最终都需要在ArcMap的StyleManager中进行符号制作。
您可以打开ArcMap，从菜单Tools-〉StyleManager进入。
1.1 基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（MarkerSymbol）、线符号（LineSymbol）、面符号（FillSymbol）、文本符号（TextSymbol）。
在Stylemanager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap 中已有符号库的制作。
1.1.1 点符号点符号主要分为四种：1.简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
2.字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。
它是基于字体库文件（.ttf）的基础进行制作、编辑。
后面将讲到字体库文件的制作。
3.箭头：具有可调尺寸和图形属性的简单三角形符号。
若要获得较复杂的箭头标记，可使用ESRI箭头字体中的任一字形创建字符标记符号。
4.图片：由单个Windows位图(.bmp)或Windows增强型图元文件(.emf)图形组成的标记符号。
Windows增强型图元文件与栅格格式的Windows位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。
1.1.2 线符号线状符号是表示呈线状或带状分布的物体。
对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。
矿产资源规划ArcGIS符号库使用说明
矿产资源规划符号库 （ArcGIS）使用说明目录一、符号库使用说明 (1)(一)符号库主要编制依据 (1)(二)符号库对照表参数说明 (1)(三)符号库安装 (2)二、基础地理:1:250001:500001:100000地形图符号库对照表 (3)三、基础地理:1:2500001:5000001:1000000地形图符号库对照表 (33)四、基础地质符号库对照表 (52)五、矿产资源规划符号库对照表... ..................... (143)一、矿产资源规划ArcGIS符号库使用说明(一)符号库主要编制依据1.基础地理GB/T20257.3-2006《国家基本比例尺地图图式第 3 部分：1:25000 1:50000 1:100000 地形图图式》GB/T 20257.4—2007《国家基本比例尺地图图式第 4 部分：1:250000 1:500000 1:1000000 地形图图式》2.基础地质GB958-99《区域地质图图例(1:50000)》3.矿产资源规划专题《矿产资源规划数据库标准》(2015年修订)《矿产资源规划数据图示图例》(2015年修订)(二)符号库对照表参数说明1.符号库对照表中“符号编码”是指ArcGis符号库（STYLE）中的符号“名称”，其中：红色为子图符号的名称绿色为线型符号的名称蓝色为填充图案的名称品红为注记符号的名称2.基础地质符号库对照表中除矿区（床）以外,其符号编码由“编号_符号名称”组合形成。
例：下表中的符号编码为 0203034_推测主要复合断层3.符号库在使用时按符号编码选择对应的符号，使用符号库中设定的默认参数即可。
(三)符号库安装1.符号库名称地形图图示符号库-第3部分. style地形图图示符号库-第4部分.style矿产规划专题.style区域地质图图例(GB958-99).style2.字库的安装将TIF文件夹下的“矿规字库1.ttf、矿规字库2.ttf、矿规字库3.ttf、矿规字库4.ttf、DZ-GB958-99(修订).TTF”5个字体文件拷贝至C:\WINDOWS\Fonts 目录下，符号库方可正常使用。
ArcEngine的符号库
ArcEngine的符号库符号化是GIS应⽤开发中重要的功能或者是处理，由于程序中每次调⼊⼀个图层的图层的符号都是随机的，动态变化的，所以不利于图层的美观。
还有⼀点就是符号有增加电⼦地图可读性的功能。
符号的来源符号的来源有以下⼏种：1、符号库Desktop的符号⽂件把要⽤的符号⽤desktop的style manage制作相应符号，并把他存成style⽂件。
该⽂件实际为mdb数据库。
Style⽂件对应于desktop，在desktop开发包中有相应的类(StyleGallery类）⽀持该⽂件的读取。
Arcgis Engine符号⽂件Arcgis engine的符号⽂件的扩展名为serverstyle，在⽬前argis 版本中不⽀该⽂件的制作及符号浏览。
只是在\arcgis\DeveloperKit\tools⽬录下有⼀个⼯具MakeServerStyleSet.exe⽤于将style⽂件转成serverstyle⽂件，serverstyle⽂件是⼆进制⽂件，这就是为什么⼀个⼏百k的style ⽂件转成serverstyle⽂件时只有⼏⼗K，甚⾄更⼩的原因。
serverstyle⽂件对应arcgis engine，在engine开发包中有相应的类（ServerStyleGallery类）⽀持该类的读取。
但在arcgis engine中MakeServerStyleSet.exe，ServerStyleGallery类都是有bug的，要么利⽤MakeServerStyleSet.exe转换style⽂件转不成功，要么转成功了，利⽤ServerStyleGallery类读取serverstyle⽂件中不成功。
总结来说，如果开发独⽴的程序，且⽤符号库的话就必须⽤serverstyle⽂件，因为在engine的开发包中没有读取style⽂件的类，该类存在于desktop开发包中。
但⽤serverstyle⽂件是不可靠的。
ArcGIS符号库制作流程
一、总体流程在地图的展示过程中，符号的美观对整个地图的美观起到了至关重要的作用。
整个制作流程如下图：下面以制作这三个符号为例来写具体的操作流程：点：标志桩线：截排水沟面：干砌石二、点符号制作1、PS处理（1）打开cad文件，通过截图工具截取要制作的点符号图片，存成png格式，如下图：（2）将上面的图片加载到PS中，如下图：（3）新建图层1，选中图层1，如下图：（4）设置好毛笔工具粗细为12像素，硬度为100%，颜色设置为黑色，如下图：（5）选中毛笔工具，按照截图轮廓画出标志桩，最终效果如下：（6）将上图重新存成png格式，命名为“标志桩.png”2、FC处理（1）打开FC，新建字体，设置如下图：（2）点击确定后如下图：（3）从左往右，选中第四格，右键单击，选中属性栏，如下图所示：（4）将名称命名为标志桩。
点击确定后，双击标志桩选框，弹出下图：（5）选中菜单栏中的导入图像，如下图:（6）单击导入图像后如下图：（7）点击载入，选中”标志桩.png”后，如下图：（8）点击生成后，如下图：（9）切换到点模式，对符号的顶点进行编辑，如下图：（10）通过调节符号顶点的位置，改变符号的粗细，通过测量工具，可测量长度，测出的长度最好为40以上，否则在ArcGIS中读不出符号。
最终效果如下：（11）符号调整好后，加载到ArcGIS中（在四、ArcGIS存储符号中详细讲），查看符号效果。
如果觉得符号比例不合适，可以通过视图——工具栏——转换来调整符号大小及比例等，如下图：（12）点击转换后，如下图：三、线符号制作1、PS处理（1）打开要制作的线型符号，截图如下：（2）通过上图可以看出，此符号由双线及箭头符号组成。
因为双线不需要特别制作，所以我们只需制作箭头符号即可。
在ps里制作箭头符号，方法同点符号里的ps处理，处理效果如下：（3）存成png格式，命名为“截排水沟.png”2、FC处理（1）打开FC，并打开“CPE符号库.TFF”文件，并将第二格命名为“截排水沟”，如下图：（2）双击“截排水沟”，在“导入图像”菜单栏中导入“截排水沟.png”，如下图：（3）调整符号大小及形状，方法同点符号制作。
矿产资源规划ArcGIS符号库使用说明
矿产资源规划符号库 （ArcGIS）使用说明目录一、符号库使用说明 (1)(一)符号库主要编制依据 (1)(二)符号库对照表参数说明 (1)(三)符号库安装 (2)二、基础地理:1:250001:500001:100000地形图符号库对照表 (3)三、基础地理:1:2500001:5000001:1000000地形图符号库对照表 (33)四、基础地质符号库对照表 (52)五、矿产资源规划符号库对照表... ..................... (143)一、矿产资源规划ArcGIS符号库使用说明(一)符号库主要编制依据1.基础地理GB/T20257.3-2006《国家基本比例尺地图图式第 3 部分：1:25000 1:50000 1:100000 地形图图式》GB/T 20257.4—2007《国家基本比例尺地图图式第 4 部分：1:250000 1:500000 1:1000000 地形图图式》2.基础地质GB958-99《区域地质图图例(1:50000)》3.矿产资源规划专题《矿产资源规划数据库标准》(2015年修订)《矿产资源规划数据图示图例》(2015年修订)(二)符号库对照表参数说明1.符号库对照表中“符号编码”是指ArcGis符号库（STYLE）中的符号“名称”，其中：红色为子图符号的名称绿色为线型符号的名称蓝色为填充图案的名称品红为注记符号的名称2.基础地质符号库对照表中除矿区（床）以外,其符号编码由“编号_符号名称”组合形成。
例：下表中的符号编码为 0203034_推测主要复合断层3.符号库在使用时按符号编码选择对应的符号，使用符号库中设定的默认参数即可。
(三)符号库安装1.符号库名称地形图图示符号库-第3部分. style地形图图示符号库-第4部分.style矿产规划专题.style区域地质图图例(GB958-99).style2.字库的安装将TIF文件夹下的“矿规字库1.ttf、矿规字库2.ttf、矿规字库3.ttf、矿规字库4.ttf、DZ-GB958-99(修订).TTF”5个字体文件拷贝至C:\WINDOWS\Fonts 目录下，符号库方可正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ArcGis符号库
一、Arc Gis符号库产品
地图符号是地图的语言单位，通过对地图符号的解读，可以直观的了解地图所表达的地理信息。
符号标准化既是组织数据生产的重要手段，又是科学管理数据的重要组成部分。
建立标准的符号体系，对于实现数据的规范管理和社会化信息共享服务具有十分重要的意义。
经过近半年的突击准备，Map2Shp标准符号库产品即将与大家见面了，Map2Shp标准符号库是基于ARCGIS符号库体系建立的符合国内实际应用的标准化符号库产品，具有丰富完整的内容、合理的结构模式、科学的编码，符合标准的参数设置。
每个符号均参照国家、部标准制作，并赋予编码。
标准符号库产品附有使用说明，方便用户使用。
➢地形图标准图式符号库
符合国家标准GBT_200257-2006(7)国家基本比例尺地图图式，包括1：500、1:1000、1:2000地形图符号库；1：5000、1:10000地形图符号库；1：25000、1:50000、1：100000地形图符号库。
➢土地利用现状与土地利用规划符号库
符合TD/T1014-2007第二次全国土地调查规程的土地利用现状与土地利用规划符号库。
包括土地分类、界线、地貌、地物、注记等300余种符号。
➢区域地质图图例符号库
符合国家标准GB958-99的1：50000区域地质图图例符号库，包含地质构造、岩石、岩相建造、工勘、矿产、地貌类型、地质灾害等各类图例符号3000余个。
二、自定义符号库制作
(一)软件环境
1) ArcMap 9.X
2) Font Creator 5.X
(二)二维符号库制作方法
ArcGIS中制作二维符号库的方法可归结为以下四种：
1) 基于ArcMap中已有符号制作符号库
2) 基于图片制作符号库
3) 基于TrueType字体制作符号库
4) 多种方式组合制作符号
不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style. Manager进行符号制作。
您可以打开ArcMap，从菜单Tools-〉Style. Manager 进入，如下图所示。
(三)基于ArcMap中已有的符号库制作符号库
ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。
在Style. manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。
1. 点符号（Marker Symbol）
点符号包括：
1) Simple Marker Symbol：圆Circle/ 矩形Rectangle/ Cross 十字/ Diamond 钻石/ X
2) Arrow Maker Symbol：箭头符号
线符号包括：
1) Simple Line Symbol：实线Solid/虚线（短划线）dash /点线Dotted / Dash-Dot 短划-点线/ Dash-Dot-Dot 短划-点-点线
2) Hash Line Symbol：散线符号
3) Cartographic Line Symbol：制图线符号
面符号包括：
1) Simple Fill Symbol：基本符号
2) Line Fill Symbol：线填充符号
3) Gradient Fill Symbol：渐变色填充符号
(四)基于图片制作符号库
基于图片的符号制作支持Bmp和Emf两种格式的图片文件。
在两种图片文件存在的情况下，到Style. manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Picture符号类型添加图片为符号，即可完成基于图片进行符号库制作。
1. 点符号（Marker Symbol）：Picture Marker Symbol 图片点符号
2. 线符号（Line Symbol）：Picture Line Symbol 图片线符号
3. 面状符号（Fill Symbol）：Picture Fill Symbol：图片填充符号
注：Emf格式说明
1) WMF：Windows 图元文件
“Windows 图元文件”是16 位图元文件格式，可以同时包含矢量信息和位图信息。
它针对Windows 操作系统进行了优化。
2) EMF：增强型图元文件
“增强型图元文件”是32 位格式，可以同时包含矢量信息和位图信息。
此格式是对“Windows 图元文件格式”的改进，包含了一些扩展功能，例如，下面的功能：内置的缩放比例信息•与文件一起保存的内置说明•调色板和设备独立性方面的。
改进EMF 格式是可扩展的格式，这意味着程序员可以修改原始规范以添加功能或满足特定的需要。
3）三维符号库制作方法
3.1 使用sketch三维模型制作ArcGIS中的三维符号
下面我们介绍使用已有的SketchUp模型来制作3D符号，并在ArcScene中使用。
第一步：将SketchUp的文件转换成3ds格式
使用SketchUp打开文件夹"_FoodMart"中的"Food_Mart.skp"文件
选择File>>export>>3D Model，选择格式为3ds，存储到文件夹Food_Mart中。
同样的方法对Hsbc_Bank.skp和State_Farm.skp进行导出操作，分别将结果放在"Hsbc_Bank"和"State_Farm"文件夹中。
第二步：在ArcScene中加载数据
打开ArcScene程序，加载Shapefiles文件夹中的三个点文件
加载MRSID文件夹中的cortland_2003.sid影像。
效果图如下：
第三步：使用三维模型进行符号化
右键选择"foodmartpoint"图层，选择properties，打开属性窗口。
选择symbology标签，点击symbol下面的点符号，弹出symbol selector对话框。
选择properties，弹出symbol property editor 对话框。
在type下拉列表中选择3D Marker Symbol。
弹出打开对话框，选择前面转换出来的Food_Mart.3ds文件。
点击ok确定。
对另外两个图层做同样的操作进行符号化。
符号化之后的效果如下：
第四步：三维符号的调整
从影像中我们可以看出，符号的方向、大小和实际的地物不符。
下面我们将对它们进行调整。
1、角度调整
双击TOC窗口中"foodmartpoint"图层下面的符号，调出symbol selector对话框。
将angle改为90。
同样的方法，将StateFarmpoint的符号角度也转90度。
2、大小调整
双击TOC窗口中"StateFarmpoint"图层下面的符号，调出symbol selector对话框。
将Size改为12。
最后的效果图如下：
C:\Program Files\ArcGIS\Utilities：。
