(完整版)ArcGIS符号库制作方法
[转载]ArcGIS制图之符号化（中）—自定义符号制图
![[转载]ArcGIS制图之符号化（中）—自定义符号制图](https://img.taocdn.com/s3/m/c00fe8f918e8b8f67c1cfad6195f312b3169ebcd.png)
[转载]ArcGIS制图之符号化（中）—⾃定义符号制图原⽂地址：ArcGIS制图之符号化（中）—⾃定义符号制图作者：捷泰技术团队利⽤ArcGIS⾃带的符号库⽂件进⾏制图，虽然节省了我们的制图时间，可是在有特殊的符号需求，或者想使⽤已有的漂亮的符号制图，该如何进⾏呢？本⽂将为您介绍基于ArcGIS的⾃定义符号制图⽅法。
⾸先我们来看下进⼊Symbol Selector后，properties/type下的点、线、⾯要素的符号类型：图1 点、线、⾯要素的符号类型上图中，Marker Symbol对应点要素，Line Symbol对应线要素，⽽Fill Symbol则对应⾯要素。
我们的⾃定义符号就基于上述符号类型来展开1.导⼊图⽚制作符号在图1中，⽆论点、线、⾯要素的符号类型，都分别对应有Picture Marker/Line/Fill Symbol项，该类型允许我们导⼊外来的bmp或者emf格式的图⽚进⾏符号化。
可设置的参数除了颜⾊⼤⼩外，还可设置前景⾊（Foreground Color）、背景⾊（Background Color）以及透明⾊（Transparent Color，即把图⽚中的把某种颜⾊透明化处理）。
图2 图⽚符号化⽰例2.导⼊TrueType⽂件制作符号如果稍作注意就会发现ESRI⾃带的符号除了以图⽚格式保存，还有以字体⽂件格式保存的。
这说明了ArcGIS对字体⽂件作为符号的⽀持。
因此，我们可以在第三⽅字体制作软件中制作好⾃定义符号，然后以Style Manager导⼊使⽤。
将⾃定义好的字体⽂件另存为.ttf格式，然后复制到c:windowsFonts下，我们就可以在ArcMap符号编辑器⾥找到它们并使⽤了。
图3 ⾃定义字体符号⽰例3.不同符号类型组合使⽤系统⾃带符号、图⽚符号以及⾃定义符号进⾏组合，将能得到更多的特殊符号，满⾜我们丰富多变的符号化需求。
如下图的⽰例。
图4 组合符号化参数设置来看⼀下我们组合出来的⼀个⼈⼯⽔池的符号化效果：图5 组合符号化效果⽰例4.制图表达前边我们讲的都是⼀般的符号化，即⽤symbol对要素进⾏符号化。

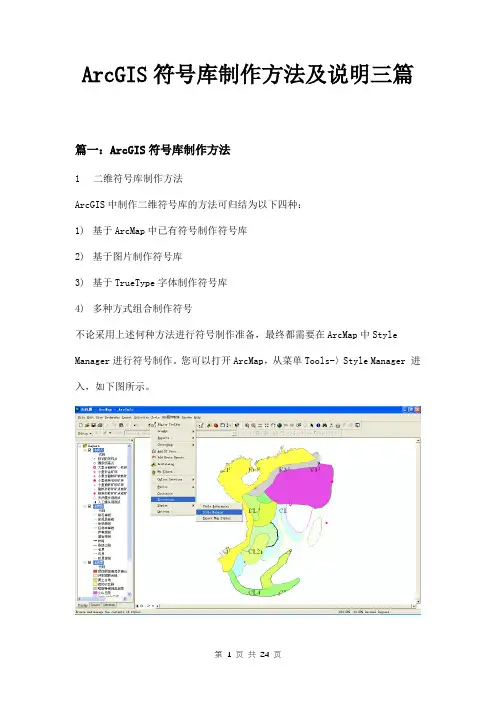

ArcGIS符号库制作方法及说明三篇
ArcGIS符号库制作方法及说明三篇篇一：ArcGIS符号库制作方法1二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1)基于ArcMap中已有符号制作符号库2)基于图片制作符号库3)基于TrueType字体制作符号库4)多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style Manager进行符号制作。
您可以打开ArcMap，从菜单Tools-〉Style Manager 进入，如下图所示。
1.1基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。
在Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。
1.1.1点符号（1）从上图的分类中可以看到，二维的标记符号主要分为四种：简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
（2）字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。
它是基于字体库文件（.ttf）的基础进行制作、编辑。
后面将讲到字体库文件的制作。
（3）箭头：具有可调尺寸和图形属性的简单三角形符号。
若要获得较复杂的箭头标记，可使用 ESRI 箭头字体中的任一字形创建字符标记符号。
（4）图片：由单个 Windows 位图 (.bmp) 或 Windows 增强型图元文件 (.emf) 图形组成的标记符号。
Windows 增强型图元文件与栅格格式的 Windows 位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。

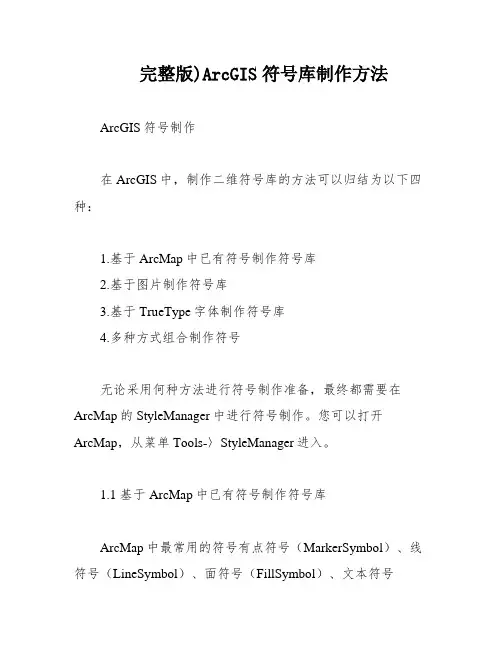

完整版)ArcGIS符号库制作方法
完整版)ArcGIS符号库制作方法ArcGIS符号制作在ArcGIS中，制作二维符号库的方法可以归结为以下四种：1.基于ArcMap中已有符号制作符号库2.基于图片制作符号库3.基于TrueType字体制作符号库4.多种方式组合制作符号无论采用何种方法进行符号制作准备，最终都需要在ArcMap的StyleManager中进行符号制作。
您可以打开ArcMap，从菜单Tools-〉StyleManager进入。
1.1 基于ArcMap中已有符号制作符号库ArcMap中最常用的符号有点符号（MarkerSymbol）、线符号（LineSymbol）、面符号（FillSymbol）、文本符号（TextSymbol）。
在Stylemanager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple 等如下符号类型进行符号制作和组合，即可完成基于ArcMap 中已有符号库的制作。
1.1.1 点符号点符号主要分为四种：1.简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
2.字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。
此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。
它是基于字体库文件（.ttf）的基础进行制作、编辑。
后面将讲到字体库文件的制作。
3.箭头：具有可调尺寸和图形属性的简单三角形符号。
若要获得较复杂的箭头标记，可使用ESRI箭头字体中的任一字形创建字符标记符号。
4.图片：由单个Windows位图(.bmp)或Windows增强型图元文件(.emf)图形组成的标记符号。
Windows增强型图元文件与栅格格式的Windows位图不同，属于矢量格式，因此，其清晰度更高且缩放功能更强。
1.1.2 线符号线状符号是表示呈线状或带状分布的物体。
对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。
ArcGis符号库
ArcGis符号库一、Arc Gis符号库产品地图符号是地图的语言单位，通过对地图符号的解读，可以直观的了解地图所表达的地理信息。
符号标准化既是组织数据生产的重要手段，又是科学管理数据的重要组成部分。
建立标准的符号体系，对于实现数据的规范管理和社会化信息共享服务具有十分重要的意义。
经过近半年的突击准备，Map2Shp标准符号库产品即将与大家见面了，Map2Shp标准符号库是基于ARCGIS符号库体系建立的符合国内实际应用的标准化符号库产品，具有丰富完整的内容、合理的结构模式、科学的编码，符合标准的参数设置。
每个符号均参照国家、部标准制作，并赋予编码。
标准符号库产品附有使用说明，方便用户使用。
➢地形图标准图式符号库符合国家标准GBT_200257-2006(7)国家基本比例尺地图图式，包括1：500、1:1000、1:2000地形图符号库；1：5000、1:10000地形图符号库；1：25000、1:50000、1：100000地形图符号库。
➢土地利用现状与土地利用规划符号库符合TD/T1014-2007第二次全国土地调查规程的土地利用现状与土地利用规划符号库。
包括土地分类、界线、地貌、地物、注记等300余种符号。
➢区域地质图图例符号库符合国家标准GB958-99的1：50000区域地质图图例符号库，包含地质构造、岩石、岩相建造、工勘、矿产、地貌类型、地质灾害等各类图例符号3000余个。
二、自定义符号库制作(一)软件环境1) ArcMap 9.X2) Font Creator 5.X(二)二维符号库制作方法ArcGIS中制作二维符号库的方法可归结为以下四种：1) 基于ArcMap中已有符号制作符号库2) 基于图片制作符号库3) 基于TrueType字体制作符号库4) 多种方式组合制作符号不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style. Manager进行符号制作。
您可以打开ArcMap，从菜单Tools-〉Style. Manager 进入，如下图所示。
ArcGIS符号库制作流程
一、总体流程在地图的展示过程中，符号的美观对整个地图的美观起到了至关重要的作用。
整个制作流程如下图：下面以制作这三个符号为例来写具体的操作流程：点：标志桩线：截排水沟面：干砌石二、点符号制作1、PS处理（1）打开cad文件，通过截图工具截取要制作的点符号图片，存成png格式，如下图：（2）将上面的图片加载到PS中，如下图：（3）新建图层1，选中图层1，如下图：（4）设置好毛笔工具粗细为12像素，硬度为100%，颜色设置为黑色，如下图：（5）选中毛笔工具，按照截图轮廓画出标志桩，最终效果如下：（6）将上图重新存成png格式，命名为“标志桩.png”2、FC处理（1）打开FC，新建字体，设置如下图：（2）点击确定后如下图：（3）从左往右，选中第四格，右键单击，选中属性栏，如下图所示：（4）将名称命名为标志桩。
点击确定后，双击标志桩选框，弹出下图：（5）选中菜单栏中的导入图像，如下图:（6）单击导入图像后如下图：（7）点击载入，选中”标志桩.png”后，如下图：（8）点击生成后，如下图：（9）切换到点模式，对符号的顶点进行编辑，如下图：（10）通过调节符号顶点的位置，改变符号的粗细，通过测量工具，可测量长度，测出的长度最好为40以上，否则在ArcGIS中读不出符号。
最终效果如下：（11）符号调整好后，加载到ArcGIS中（在四、ArcGIS存储符号中详细讲），查看符号效果。
如果觉得符号比例不合适，可以通过视图——工具栏——转换来调整符号大小及比例等，如下图：（12）点击转换后，如下图：三、线符号制作1、PS处理（1）打开要制作的线型符号，截图如下：（2）通过上图可以看出，此符号由双线及箭头符号组成。
因为双线不需要特别制作，所以我们只需制作箭头符号即可。
在ps里制作箭头符号，方法同点符号里的ps处理，处理效果如下：（3）存成png格式，命名为“截排水沟.png”2、FC处理（1）打开FC，并打开“CPE符号库.TFF”文件，并将第二格命名为“截排水沟”，如下图：（2）双击“截排水沟”，在“导入图像”菜单栏中导入“截排水沟.png”，如下图：（3）调整符号大小及形状，方法同点符号制作。
FontCreator制作ArcGIS符号
1、打开FontCreator, 界面如下1，
2、新建字库，Fil——New。
3、打开之后如上图2所示
4、OK之后如下图3所示
5、从第4个开始编辑符号，双击第四个小格子，右击鼠标选择Import Image，选择要导入的图片，默认设置，点击Generate按钮，效果如图6显示，我们用选择工具（Selection）选择我们不需要的图标下面的文字。
6、右击工具栏空白处，选择Transform工具，弹出Transform工具；用选择工具（Selection）选择图形，点选Transform工具的Position标签，对图形的位置进行设置。
7、右击我们刚刚编辑的小方格，选择Properties，Name改成Space，OK。
8,、安装字体，菜单栏——Font——Install…或者保存之后选择字体文件，右键选择“安装”也可以安装字体。
9、接下来，在Arcgis里设置样式：工具——样式——样式管理器，选择点样式，在右边的空白处右击鼠标选择新建——点样式。
10、类型选择：地图标记符号；字体选择保存的文件名称；（画圈的地方自己尝试）。
用上面的方法我们只能制作单色（一种颜色）的符号，想要制作多色的符号，需要做两个小格子哦^-^，怎么做自己思考一下。
下面展示一下我做的两个。
ArcGIS3D符号库制作过程说明
ArcGIS 3D符号库制作过程说明1.在3ds max软件中制作阀门等的三维模型，后缀须为3ds，arcgis才能识别。
用3ds max将文件打开，选择导出可以改变文件的格式，选择3ds。
2. 将阀门模型通过ArcGIS导入到符号库中，导入的模型保存在.style文件中。
具体步骤：(1)可以打开ArcMap，从菜单Tools-Styles-Style. Manager 进入，如下图所示。
(2)弹出窗口如下所示点击右边下拉菜单Styles，在菜单的最下边选择create new。
弹出存放文件库的选择框，选择需要建立的位置，命名文件夹，点击确定。
结果如下所示：(3)点击选中新建的符号库文件夹，从右边Name一栏里面选择Marker Symbols，双击选中。
然后在Marker Symbols文件夹中，即为Style Manager右侧空白处右键单击选择new-Marker Symbol，弹出Symbol Property Editor窗体。
结果如下所示：(4)在Properties一栏的Type中选择3D Marker Symbol，自动弹出选择框，选择需要添加的符号模型，载入第一步建立的3ds模型。
结果图：根据需要修改位置等各项属性，点击OK。
在Style Manager中重命名新建立的符号文件。
此时.style符号库已经建立好。
3..style文件是为ArcGis Desktop产品和在ArcGis Desktop产品基础之上开发的应用使用的符号库文件。
.serverstyle文件是提供给ArcGis Engine产品使用的符号库文件，所以需要将.style文件转化为.serverstyle文件。
在arcgis的安装目录下(ArcGIS \Utilities)提供了MakeServerStyleSet.exe来实现从.style 文件到.serverstyle文件的转换。
（注明：当需要转换自己制作的.style文件时，两点注意：1 *.style文件的种类一列不能为空值。
arcgis创建符号库的步骤
arcgis创建符号库的步骤
要在ArcGIS中创建符号库，可以按照以下步骤进行操作：
1. 打开ArcGIS软件，并在工具栏中选择“Symbology”工具。
2. 在打开的“Symbology”窗口中，选择“Properties”选项卡。
3. 在“Properties”选项卡中，选择“Style References”并点击“Open Style Manager”。
4. 在弹出的“Style Manager”窗口中，选择“Styles”选项卡。
5. 点击“Add Style to List”按钮，然后选择要创建的符号库文件。
符号库文件通常以.slyr扩展名结尾。
6. 在“Style Manager”窗口中，选择刚刚添加的符号库文件，并
点击“Set As Default”按钮，将其设置为默认的符号库。
7. 点击“OK”按钮关闭窗口。
现在，您已成功创建了一个符号库文件，并可以在ArcGIS中
使用该符号库来添加符号和渲染图层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虽然ArcGIS自带了大量的符号库和符号，但是在实际应用中，不一定能满足所有的需求，符号库的制作是以应用已有字体库为基础，当现有符号库不能满足需求的时候，首先要根据实际需求制作字体库.
这里用到的字体库文件制作工具为：Font Creator Professional Edition（*.ttf）。其主要功能包括：查看和编辑True type和Open Type字体、创建新的符号或字体、修改单个字形的轮廓、调整字符距离、编辑修改字体名称和转换单个字符或整个字体等。Font Creator界面见下图
1.1.1
（1）从上图的分类中可以看到，二维的标记符号主要分为四种：
简单标记符号：由一组具有可选轮廓的快速绘制基本字形模式组成的标记符号。
（2）字符符号：通过任何文本中的字形或系统字体文件夹中的显示字体创建而成的标记符号。此种标记符号最为常用，也最为有效，字体标记符号可以制作出比较符合真实情况的点符号，常用于POI（兴趣点）符号的制作。它是基于字体库文件（.ttf）的基础进行制作、编辑。后面将讲到字体库文件的制作。
Font Creator中主要通过制图工具条与字形工具条对符号进行基础编辑和高级编辑。
另外，对于日常生活中约定俗成、大家都比较常见、比较熟悉的符号，可以下载各种图片格式，导入到Font Creator中。使用方法为：点击工具，选择导入图像，将选择的图片导入进来。导入图像对话框中，点击“生成”按钮，即完成了由图片转换成字体的过程。如下图所示，同样可以使用制图工具条与字形工具条对其进行进一步编辑工作。
1.4
基于上述三种符号制作方法，您亦可以任意组合不同的制作方法，来制作不同的符号库。
2
2.1
下面我们介绍使用已有的SketchUp模型来制作3D符号，并在ArcScene中使用。
第一步：将SketchUp的文件转换成3ds格式
使用SketchUp打开文件夹"_FoodMart"中的"Food_Mart.skp"文件
由上图可见，面符号可分为六种类型，常用的有几下几种：
（1）标记填充面符号（Marker fill symbol）：Marker fill symbol将引用style中的点符号，重复标记符号有随机或等间距模式。在标记填充符号编辑器中，选择图左边的格网为等距填充，选的右侧即可随机填充。其效果对比如下图所示。
2.线符号（Line Symbol）：Picture Line Symbol图片线符号
3.面状符号（Fill Symbol）：Picture Fill Symbol：图片填充符号
注：Emf格式说明
1)WMF：Windows 图元文件
“Windows 图元文件”是 16 位图元文件格式，可以同时包含矢量信息和位图信息。它针对 Windows 操作系统进行了优化。
选择File>>export>>3D Model，选择格式为3ds，存储到文件夹Food_Mart中。
同样的方法对Hsbc_Bank.skp和State_Farm.skp进行导出操作，分别将结果放在"Hsbc_Bank"和"State_Farm"文件夹中。
第二步：在ArcScene中加载数据
打开ArcScene程序，加载Shapefiles文件夹中的三个点文件
2)EMF：增强型图元文件
“增强型图元文件”是 32 位格式，可以同时包含矢量信息和位图信息。此格式是对“Windows 图元文件格式”的改进，包含了一些扩展功能，例如，下面的功能：内置的缩放比例信息·与文件一起保存的内置说明·调色板和设备独立性方面的。改进EMF 格式是可扩展的格式，这意味着程序员可以修改原始规范以添加功能或满足特定的需要。
ArcGIS符号制作
1
ArcGIS中制作二维符号库的方法可归结为以下四种：
1)基于ArcMap中已有符号制作符号库
2)基于图片制作符号库
3)基于TrueType字体制作符号库
4)多种方式组合制作符号
不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style Manager进行符号制作。您可以打开ArcMap，从菜单Tools-〉Style Manager 进入，如下图所示。
1.1
ArcMap中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、面符号（Fill Symbol）、文本符号（Text Symbol）。在Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Simple等如下符号类型进行符号制作和组合，即可完成基于ArcMap中已有符号库的。
最后的效果图如下：
第四步：框选该字体符号后，按快捷键F6，弹出来转换对话框，见下图，在该对话框中可设置改字体的大小以及位置或者其他的调整。
第五步：右键单击该字体属性菜单，在弹出的属性对话框中，点击常规选项，可以添加该字体名称。点击映射选项卡，为字符添加映射值，这个步骤不可少，因为该映射值类似于唯一关键字，如果为空，在AcrGIS Style Manager样式编辑器的font栏，是无法查看与引用该字体符号的。
1.2
基于图片的符号制作支持 Bmp和Emf两种格式的图片文件。在两种图片文件存在的情况下，到Style manager中创建新的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的Picture符号类型添加图片为符号，即可完成基于图片进行符号库制作。
1.点符号（Marker Symbol）：Picture Marker Symbol图片点符号
（1）启动ArcMap，如果未创建符号库，需要创建符号库；如果已经创建符号库，需要添加符号库。
（2）点击符号库名，接着再点击line symbols文件夹，然后在右边空白处单击鼠标右键，在弹出菜单中点击new\line symbol，弹出symbol property editor对话框。
（3）在对话框的properties栏的type项选择cartographic line symbol。接下来与点状符号一样对各属性项进行设置
制作字体文件的步骤如下：
首先，选择“文件”-“新建”，弹出“新建文件”对话框，在此选择符号字符集，新建
一个空白的字体文件。
第二步，设置整个字体文件（.TTF）的大小。通过“格式”->设置打开字体设置对话框，在范围选项卡中，设置字体的附加度量，一般高度设置为2048比较适合,经过研究，字体大小与FONT CREATOR中格式-设置->单位/(em)的值一致，即可保证ARCMAP中字体大小为实际大小。
1、角度调整
双击TOC窗口中"foodmartpoint"图层下面的符号，调出symbol selector对话框，将angle改为90。
同样的方法，将StateFarmpoint的符号角度也转90度。
2、大小调整
双击TOC窗中"StateFarmpoint"图层下面的符号，调出symbol selector对话框，将Size改为12。
第六步：完成该字符编辑后，将字符编辑窗口关闭。这时代表字符方框的左上角显示的字符已经由灰色变为绿色了，表明当前位置中已经有字体了。待所需字体全部制作完毕后，按下“保存”按钮，一个自定义字体就完成了。
第七步：字体库安装，在windows 7中，字体库的安装有三种方式，可以直接右键单击该字体文件，选择安装菜单即可。或者直接将该字体文件拷贝到c:\windows\fonts中。也可以在font creator中，直接选择“字体”->“安装”。安装完成之后，就可以作为ArcGIS的字符标记符号来用了。
1.1.2
线状符号是表示呈线状或带状分布的物体。对于长度依比例线状符号，符号沿着某个方向延伸且长度与地图比例尺发生关系。例如，单线河流、渠道、水涯线、道路、航线等符号。制作线状符号时要特别注意数字化采集的方向，如陡坎符号。
在ArcMap中所有做好的线符号均存放在符号库下属的line symbols符号文件夹中。ArcMap的符号样式管理（style manage）中提供了五种类型线状符号的制作方法，它们分别是cartographic line symbol、hash line symbol、marker line symbol、picture line symbol和simple line symbol。同样，线状符号的制作也针对常用的cartographic line symbol展开。
（2）线填充面符号（Line fill symbol），以可变角度和间隔距离排列的等间距平行影线的模式。
（3）简单充面符号（Simplefill symbol），轮廓可以自行选择的快速绘制单色填充
此外，还有图片填充面符号以及梯度填充面符号，图片填充面符号原理同图片填充线符号。梯度填充面符号是以线性、矩形、圆形或者缓冲区色带方式进行连续填充。
（4）各属性项设置完毕按ok键，输入符号名称（name）以及分类（category）。
操作步骤（以国界为例）：
1.1.3
填充符号可用于绘制面要素，例如国家/地区、省、土地利用区域等。填充可通过单色、两种或多种颜色之间平滑的梯度过渡效果或者线、标记或图片的模式进行绘制。同点符号的创建方法一样，面符号的创建与点符号的创建方式一样，不同之处是创建之前，要选择填充符号样式文件夹。
模板标签：使你能为那些需要周期出现的符号层创建一个共用符号层，即产生下图所示的效果。其中的间隔表示对话框中每个小方块所代表的标准尺寸，标尺中的黑色小格代表有图形，白色小格代表间隔，灰色小格代表所到长度为一个周期图案（间隔的单位是磅）。
线属性标签：其中偏移是给定线段相对于原始位置的偏移量，线整饰是线段两端的样式选择，如箭头等。
第三步：创建与编辑字体符号。在建好的字体文件中，双击其中的一个方框，将弹出字符编辑窗口。字体库中符号的来源主要有两种，一种自己手动创建特定的字体，可通过在空白处右键单击->新建轮廓，或者在菜单中选择“插入”->“轮廓”或者是点击工具栏的 来绘制符号，见下图
