plc课程设计

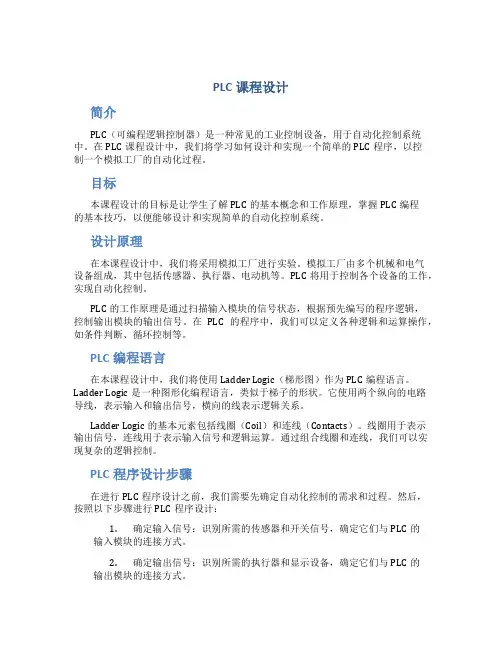

PLC课程设计简介PLC（可编程逻辑控制器）是一种常见的工业控制设备，用于自动化控制系统中。
在PLC课程设计中，我们将学习如何设计和实现一个简单的PLC程序，以控制一个模拟工厂的自动化过程。
目标本课程设计的目标是让学生了解PLC的基本概念和工作原理，掌握PLC编程的基本技巧，以便能够设计和实现简单的自动化控制系统。
设计原理在本课程设计中，我们将采用模拟工厂进行实验。
模拟工厂由多个机械和电气设备组成，其中包括传感器、执行器、电动机等。
PLC将用于控制各个设备的工作，实现自动化控制。
PLC的工作原理是通过扫描输入模块的信号状态，根据预先编写的程序逻辑，控制输出模块的输出信号。
在PLC的程序中，我们可以定义各种逻辑和运算操作，如条件判断、循环控制等。
PLC编程语言在本课程设计中，我们将使用Ladder Logic（梯形图）作为PLC编程语言。
Ladder Logic是一种图形化编程语言，类似于梯子的形状。
它使用两个纵向的电路导线，表示输入和输出信号，横向的线表示逻辑关系。
Ladder Logic的基本元素包括线圈（Coil）和连线（Contacts）。
线圈用于表示输出信号，连线用于表示输入信号和逻辑运算。
通过组合线圈和连线，我们可以实现复杂的逻辑控制。
PLC程序设计步骤在进行PLC程序设计之前，我们需要先确定自动化控制的需求和过程。
然后，按照以下步骤进行PLC程序设计：1.确定输入信号：识别所需的传感器和开关信号，确定它们与PLC的输入模块的连接方式。
2.确定输出信号：识别所需的执行器和显示设备，确定它们与PLC的输出模块的连接方式。
3.设计Ladder Logic程序：根据需求和过程，设计Ladder Logic程序。
程序中包括逻辑元件（线圈和连线）和逻辑运算（条件判断、循环控制等）。
4.编写Ladder Logic程序：使用PLC编程软件，按照设计好的LadderLogic程序进行编写。
5.下载程序到PLC：将编写好的程序下载到PLC中，使其可以执行控制操作。
现成的plc课程设计
现成的plc课程设计一、课程目标知识目标：1. 让学生掌握PLC（可编程逻辑控制器）的基本原理与结构，理解其在工业自动化领域的应用。
2. 使学生了解PLC编程语言，学会使用PLC进行基本的逻辑控制程序编写。
3. 让学生掌握PLC的输入输出接口特性，了解常见的传感器与执行器的使用。
技能目标：1. 培养学生运用PLC进行实际控制系统设计的能力，能独立完成简单的控制程序编写。
2. 提高学生动手操作能力，学会使用PLC编程软件进行程序的输入、调试与修改。
3. 培养学生分析问题、解决问题的能力，使其在遇到实际控制问题时，能够运用所学知识进行有效解决。
情感态度价值观目标：1. 培养学生对自动化技术及PLC控制技术的兴趣，激发其探索精神与创新意识。
2. 增强学生的团队合作意识，使其在课程学习过程中学会与他人沟通、协作。
3. 通过课程学习，使学生认识到PLC在工业生产中的重要作用，增强其学以致用的意识，为未来从事相关工作打下基础。
课程性质：本课程为实践性较强的学科，注重理论联系实际，强调学生动手能力的培养。
学生特点：学生具备一定的电子、电气基础知识，对PLC有一定了解，但实际操作经验不足。
教学要求：结合学生特点，课程设计应注重理论与实践相结合，以实际操作为主，引导学生主动探究，提高其分析问题和解决问题的能力。
在教学过程中，注重培养学生的学习兴趣，使其在学习中形成良好的情感态度价值观。
通过课程目标的分解与实现，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容1. PLC基本原理与结构：介绍PLC的发展历程、组成结构、工作原理，使学生了解PLC的基础知识，为后续学习打下基础。
（对应教材第一章）2. PLC编程语言：讲解PLC的编程语言，包括指令表、梯形图、功能块图等，使学生掌握PLC编程的基本方法。
（对应教材第二章）3. PLC输入输出接口：介绍PLC的输入输出接口特性，讲解常见的传感器与执行器的工作原理及使用方法，提高学生在实际应用中选用合适设备的能力。
(完整word版)PLC课程设计——交通灯
交通信号灯PLC控制系统的设计摘要交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。
为了实现交通道路的管理，力求交通管理先进性、科学化。
用可编程控制器实现交通灯管制的控制系统，以及该系统软、硬件设计方法，实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。
分析了现代城市交通控制与管理问题的现状，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单实用的城市交通灯控制系统的PLC设计方案。
可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。
随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的作用更加突出。
PLC可编程序控制器是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。
它具有结构简单、编程方便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。
据统计,可编程控制器是工业自动化装置中应用最多的一种设备。
专家认为,可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一,PLC、机器人、CAD/CAM将成为工业生产的三大支柱。
由于PLC具有对使用环境适应性强的特性,同时其内部定时器资源十分丰富,可对目前普遍使用的“渐进式”信号灯进行精确控制,特别对多岔路口的控制可方便地实现。
因此现在越来越多地将PLC应用于交通灯系统中。
同时,PLC本身还具有通讯联网功能,将同一条道路上的信号灯组成一局域网进行统一调度管理,可缩短车辆通行等候时间，实现科学化管理.由于PLC具有对使用环境适应性强的特性，同时其内部定时器资源十分丰富，可对目前普遍使用的“渐进式”信号灯进行精确控制，特别对多岔路口的控制可方便地实现。
因此现在越来越多地将PLC应用于交通灯系统中。
同时有些还引入触摸屏模拟十字路口红绿灯闪亮及车辆通行，十分形象地显示出了PLC在交通灯系统中的实际应用。
PLC控制系统设计安装与调试课程设计
PLC控制系统设计安装与调试课程设计一、课程背景PLC（Programmable Logic Controller，可编程逻辑控制器）被广泛应用于工业自动化控制领域，高可靠性、稳定性和可编程性使得它成为了自动化控制的关键设备。
在现代工业领域中，越来越多的企业需要掌握PLC控制系统的设计、安装与调试技术，以提高企业的生产效率和经济效益。
因此，本课程致力于为学生提供PLC控制系统的基础知识和实际应用技能，为未来工作打下坚实的基础。
二、课程目标该课程的主要目标是：1.掌握PLC控制系统的基础知识，包括PLC的构成、工作原理、编程方法和调试技术；2.学会使用PLC编写程序，掌握常见的逻辑控制模式；3.能够进行PLC控制系统的电气设计和安装，包括数字量和模拟量输入输出、继电器的接线和PLC与外设的连接等；4.能够进行PLC控制系统的调试和维护，发现和排除故障。
三、课程内容1.PLC控制系统的基础知识–PLC概述–PLC构成和工作原理–PLC编程语言和程序结构–常见的逻辑控制模式2.PLC编程实践–编程软件的安装和使用–PLC程序结构的编写方法–常见的逻辑控制模式的编写和实现3.PLC控制系统的电气设计和安装–PLC系统的硬件组成结构–数字量和模拟量输入输出模块的接口与使用–继电器的接线方法–PLC与外设的连接4.PLC控制系统的调试和维护–调试前准备工作和注意事项–调试方法和技巧–故障排除和维护方法四、教学方法本课程采用理论结合实践的教学方法，主要包含以下内容：1.理论授课：通过教材、课件等方式讲解PLC控制系统的基本原理和实际应用技术。
2.实践操作：通过实验或项目实践，让学生亲手实践PLC编程、电气设计、安装和调试等过程，提高实践能力和技能水平。
3.课程论文：要求学生在学完课程后，提交PLC控制系统设计的全套方案，包括电气图纸、软件程序和设计报告等。
五、参考教材1.《PLC工程师基础精讲》（周光耀著，电子工业出版社）2.《PLC自动控制实验与技术》（钱欣明著，化学工业出版社）3.《可编程序控制器PLC》（郑州轻工业学院著，高等教育出版社）六、评分方法1.平时成绩（30%）：包括课堂表现、实验操作和作业等。
plc技术与应用课程设计doc
plc技术与应用课程设计doc一、课程目标知识目标：1. 了解PLC（可编程逻辑控制器）的基本概念、工作原理及其在工业自动化中的应用。
2. 掌握PLC的编程语言、编程技巧和程序设计方法。
3. 理解并掌握PLC的输入输出接口、数据类型、指令系统和故障诊断方法。
技能目标：1. 能够运用PLC进行简单的控制程序设计，实现对生产过程的自动化控制。
2. 学会使用PLC编程软件进行程序编写、调试和优化。
3. 培养学生运用PLC技术解决实际工程问题的能力。
情感态度价值观目标：1. 培养学生对PLC技术及工业自动化的兴趣，激发其探索精神和创新意识。
2. 增强学生团队协作意识，培养其沟通与交流能力。
3. 强化质量意识、安全意识，引导学生树立正确的工程伦理观念。
课程性质：本课程为专业技术课程，旨在让学生掌握PLC技术的基本知识和应用能力，培养其在工业自动化领域的实际操作技能。
学生特点：学生具备一定的电子、电气基础知识，对PLC技术有一定了解，但对实际应用和编程技巧掌握不足。
教学要求：结合学生特点，注重理论与实践相结合，强化实践操作环节，使学生在实践中掌握PLC技术。
同时，注重培养学生的创新能力、团队协作能力和工程素养。
通过本课程的学习，学生能够达到课程目标，为将来的职业发展打下坚实基础。
二、教学内容1. PLC基础知识- PLC的定义、发展历程及应用领域- PLC的结构、工作原理及性能指标- PLC的编程语言（LD、IL、FBD等）2. PLC编程与控制- 基本指令系统及编程方法- 逻辑控制程序设计（顺序控制、选择控制、循环控制等）- 模拟量处理与PID控制3. PLC应用实例- 电动机控制实例- 工业生产线控制实例- 建筑自动化控制实例4. PLC编程软件与调试- 编程软件的安装与使用- 程序的输入、调试与优化- 故障诊断与排除方法5. PLC实践操作- 实验室设备熟悉与操作- PLC控制系统的搭建与调试- 实际工程项目分析与设计教学内容安排与进度：1. 第一周：PLC基础知识学习，使学生了解PLC的基本概念、结构及工作原理。
