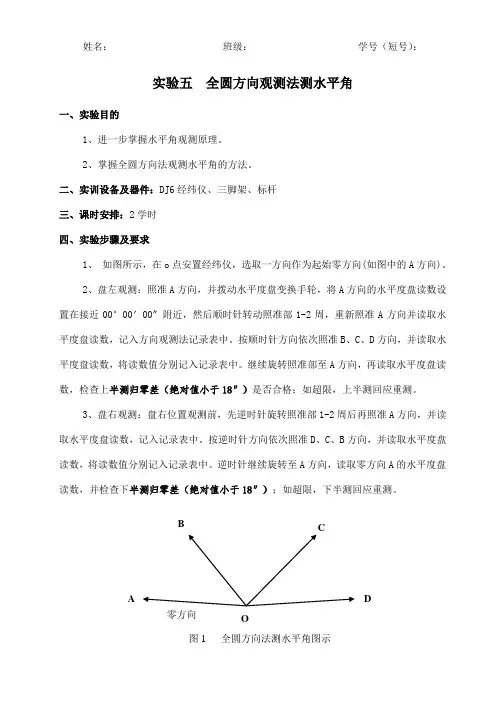

姓名：班级：学号（短号）：实验五全圆方向观测法测水平角一、实验目的1、进一步掌握水平角观测原理。
2、掌握全圆方向法观测水平角的方法。
二、实训设备及器件：DJ6经纬仪、三脚架、标杆三、课时安排：2学时四、实验步骤及要求1、如图所示，在o点安置经纬仪，选取一方向作为起始零方向(如图中的A方向)。
2、盘左观测：照准A方向，并拨动水平度盘变换手轮，将A方向的水平度盘读数设置在接近00°00′00″附近，然后顺时针转动照准部1-2周，重新照准A方向并读取水平度盘读数，记入方向观测法记录表中。
按顺时针方向依次照准B、C、D方向，并读取水平度盘读数，将读数值分别记入记录表中。
继续旋转照准部至A方向，再读取水平度盘读数，检查上半测归零差（绝对值小于18″）是否合格；如超限，上半测回应重测。
3、盘右观测：盘右位置观测前，先逆时针旋转照准部1-2周后再照准A方向，并读取水平度盘读数，记入记录表中。
按逆时针方向依次照准D、C、B方向，并读取水平度盘读数，将读数值分别记入记录表中。
逆时针继续旋转至A方向，读取零方向A的水平度盘读数，并检查下半测归零差（绝对值小于18″）；如超限，下半测回应重测。
BAOD C零方向图1 全圆方向法测水平角图示.'. 4、完成一测回后，进行第二个测回，必须注意：第二测回的起始方向应调节水平度盘为180°/n的整倍数来观测，本实验2个测回，则起始方向调节水平度盘接近180°/2=90°。
5、两个测回结束后，计算同一方向值各测回较差，是否满足绝对值小于24″五、实验成果记录表1 水平角测量观测记录（全圆方向法）六、实验误差计算（结果是否满足限差要求，并说明原因？）。
