常用门电路74系列芯片
74芯片大全
74芯片大全74芯片是一种常用的集成电路芯片，广泛应用于电子设备中。
本文将介绍一些常见的74芯片及其功能。
1. 74LS00 NAND闸门芯片：具有四个独立的两输入与非门，可用于逻辑门电路的设计与实现。
2. 74LS02 NOR闸门芯片：包含四个独立的两输入或非门，可用于逻辑门电路的搭建。
3. 74LS08 AND闸门芯片：包含四个独立的两输入与门，可用于逻辑门电路的组成。
4. 74LS32 OR闸门芯片：具有四个独立的两输入或门，用于逻辑门电路的设计。
5. 74LS74 双D触发器芯片：有两个D触发器，可用于时序电路的设计，如计数器、寄存器等。
6. 74LS86 XOR闸门芯片：含有四个两输入异或门，用于逻辑电路的设计。
7. 74LS138 3-8译码器芯片：具有三线至八线译码功能，用于地址选择和数据路复用。
8. 74LS151 8-1数据选择器芯片：有8个输入端和一个输出端，用于信号选择和数据传输。
9. 74LS161 4位二进制计数器芯片：可进行4位二进制计数和复位操作，适用于数字计数电路。
10. 74LS245 缓冲转换芯片：用于逻辑电平转换和信号缓冲，能够提供高电平和低电平的接口。
11. 74LS373 透明锁存器芯片：用于数据暂存和传输，可实现数据的存储和保持。
12. 74LS595 移位寄存器芯片：通过串行输入和并行输出，实现数据移位和存储的功能。
13. 74LS688 8位比较器芯片：用于比较两个8位二进制数的大小，并生成相应的输出信号。
14. 74LS139 双3-8译码器芯片：包含双3-8译码器，可实现高级逻辑电路的设计和实现。
15. 74LS240 缓冲器芯片：用于数据传输和信号缓冲，具有高驱动能力和低输出电平。
以上是一些常见的74芯片及其功能介绍。
这些芯片的功能多样，广泛应用于逻辑电路、计算机系统、通信设备、控制系统等领域中。
通过合理使用这些芯片，可以设计出高性能的电子设备和电路。
74ls00芯片工作电压
74ls00芯片工作电压
74LS00芯片是一种常用的数字逻辑集成电路，其工作电压为5V。
它由四个二输入与非门组成，每个门有两个输入端和一个输出端。
当两个输入端的逻辑电平都为高电平时，输出端将会输出低电平，否则输出高电平。
这款芯片主要用于逻辑门电路的设计和实现。
逻辑门电路是计算机和其他数字系统中的基本构建模块，用于实现各种逻辑功能。
74LS00芯片的高速、低功耗和可靠性使得它成为了广泛应用于各种数字电路设计中的理想选择。
在数字电路设计中，选择适当的工作电压是非常重要的。
74LS00芯片的工作电压为5V，这意味着它需要5V的电压供应来正常工作。
如果工作电压过高或过低，芯片可能会损坏或无法正常工作。
除了工作电压，74LS00芯片还有一些其他的特性。
例如，它具有较低的功耗和高的工作速度，可以满足大多数数字系统对性能和能效的要求。
此外，它还具有较高的噪声容忍度和较强的抗干扰能力，可以在复杂的电磁环境下稳定工作。
为了保证芯片的正常工作，我们需要注意一些使用注意事项。
首先，应确保芯片的供电电压稳定并符合规定范围。
其次，要避免超过芯片的最大电流负载，否则可能会导致芯片损坏。
此外，还需要注意正确连接芯片的输入和输出端，以确保信号的正确传递和逻辑功能
的实现。
74LS00芯片作为一种常用的数字逻辑集成电路，在数字电路设计中扮演着重要的角色。
它具有5V的工作电压，高速、低功耗和可靠性等特点，适用于各种数字系统的设计和实现。
在使用时，需要注意工作电压的稳定和符合要求，以及正确连接输入输出端，以确保芯片的正常工作和逻辑功能的实现。

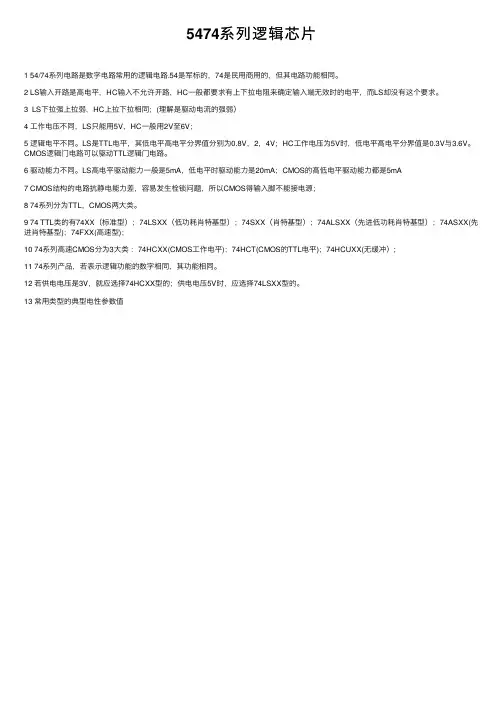

5474系列逻辑芯片
5474系列逻辑芯⽚
1 54/74系列电路是数字电路常⽤的逻辑电路.54是军标的，74是民⽤商⽤的，但其电路功能相同。
2 LS输⼊开路是⾼电平，HC输⼊不允许开路，HC⼀般都要求有上下拉电阻来确定输⼊端⽆效时的电平，⽽LS却没有这个要求。
3 LS下拉强上拉弱，HC上拉下拉相同；(理解是驱动电流的强弱）
4 ⼯作电压不同，LS只能⽤5V，HC⼀般⽤2V⾄6V；
5 逻辑电平不同。
LS是TTL电平，其低电平⾼电平分界值分别为0.8V，2，4V；HC⼯作电压为5V时，低电平⾼电平分界值是0.3V与3.6V。
CMOS逻辑门电路可以驱动TTL逻辑门电路。
6 驱动能⼒不同。
LS⾼电平驱动能⼒⼀般是5mA，低电平时驱动能⼒是20mA；CMOS的⾼低电平驱动能⼒都是5mA
7 CMOS结构的电路抗静电能⼒差，容易发⽣栓锁问题，所以CMOS得输⼊脚不能接电源；
8 74系列分为TTL，CMOS两⼤类。
9 74 TTL类的有74XX（标准型）；74LSXX（低功耗肖特基型）；74SXX（肖特基型）；74ALSXX（先进低功耗肖特基型）；74ASXX(先进肖特基型)；74FXX(⾼速型)；
10 74系列⾼速CMOS分为3⼤类：74HCXX(CMOS⼯作电平)；74HCT(CMOS的TTL电平)；74HCUXX(⽆缓冲）;
11 74系列产品，若表⽰逻辑功能的数字相同，其功能相同。
12 若供电电压是3V，就应选择74HCXX型的；供电电压5V时，应选择74LSXX型的。
13 常⽤类型的典型电性参数值。
74LS系列集成电路分类及常用芯片功能
10
（3）CMOS电路在特定条件下可以并联使用。当同一芯片上２个 以上同样器件并联使用（例如各种门电路）时，可增大输出灌电 流和拉电流负载能力，同样也提高了电路的速度。但器件的输出 端并联，输入端也必须并联。 （4）从CMOS器件的输出驱动电流大小来看，CMOS电路的驱动 能力比TTL电路要差很多，一般CMOS器件的输出只能驱动一个 LS-TTL负载。但从驱动和它本身相同的负载来看，CMOS的扇出 系数比TTL电路大的多（CMOS的扇出系数≥500）。CMOS电路 驱动其他负载，一般要外加一级驱动器接口电路。
VCC_CIRCLE
+5V
4N25
1
1
R3 51
2
T1 1 5 VCC_CIRCLE
2
4 +
¡ 18V - 2«
4 8
C1Βιβλιοθήκη R1 150 74LS07
1
1 1
+
¡ 220V «
VCC_CIRCLE VCC_CIRCLE
9013 220uF
2
R2 3K
3
R4 330
2
2
VCC_CIRCLE
B ¤ ¢ ö å ´ ²Â ³ A
R=(Ec-Vcc)/30mA R
1 2
Ec
Vcc CMOSµ Â ç ² DW C Vss
9
VCC_CIRCLE
３．对输入端的处理 在使用CMOS电路器件时，对输入端一般要求如下： （1）应保证输入信号幅值不超过CMOS电路的电源电压。即 满足VSS≤VI≤Vcc，一般VSS＝０V。 （2）输入脉冲信号的上升和下降时间一般应小于数ms，否则 电路工作不稳定或损坏器件。 （3）所有不用的输入端不能悬空，应根据实际要求接入适当 的电压（Vcc或０V）。由于CMOS集成电路输入阻抗极高，一 旦输入端悬空，极易受外界噪声影响，从而破坏了电路的正常 逻辑关系，也可能感应静电，造成栅极被击穿。 ４．对输出端的处理 （1）CMOS电路的输出端不能直接连到一起。否则导通的P沟道 MOS场效应管和导通的N沟道MOS场效应管形成低阻通路，造成电 源短路。 （2）在CMOS逻辑系统设计中，应尽量减少电容负载。电容负载 会降低CMOS集成电路的工作速度和增加功耗。
74门电路系列芯片资料图表
74HC00 四 2 输入与非门国际通用符号54/7400 ， 54/74H00 ， 54L 00 ， 54/74S00 ， 54/74LS00 ， 54/74ALS00 ， 54/ 74F 00 ，54/74HC00 ， 54/ 74AC 00 ， 54/74HCT00 ， 54/74ACT00 ， 54/74AHC00 ， 54/74AHCT00 ，74LV00 ， 74LVC00。
74HC02 四 2 输入或非门国际通用符号54/7402 ， 54L 02 ， 54/74S02 ， 54/74LS02 ， 54/74AS02 ， 54/74ALS02 ， 54/ 74F 02 ，54/74HC02 ， 74AC 02 ， 54/74HCT02 ， 54/74ACT02 ， 54/74AHC02 ， 54/AHCT02 ， 74LV02 ，74LVC02。
74HC04 六反相器国际通用符号54/7404 ， 54L 04 ， 54/74H04 ， 54/74S04 ， 54/74LS04 ， 54/74AS04 ， 54/74ALS04 ，54/ 74F 04 ， 54/74HCU04 ， 54/74HC04 ， 54/ 74AC 04 ， 54/74HCT04 ， 54/74ACT04 ，54/74AHC04 ， 54/74AHCT04 ， 74LV04 ， 74LVC04 ， 54/74AHCU04 ， 74LVU04 ， 74LVCU04。
74HC08 四 2 输入与门国际通用符号54/7408 ， 54/74S08 ， 54/74LS08 ， 54/74AS08 ， 54/74ALS08 ， 54/ 74F 08 ， 54/74HC08 ，54/74HCT08 ， 54/ 74AC 08 ， 54/74ACT08 ， 54/74AHC08 ， 54/74AHCT08 ， 74LV08 ， 74LVC08。

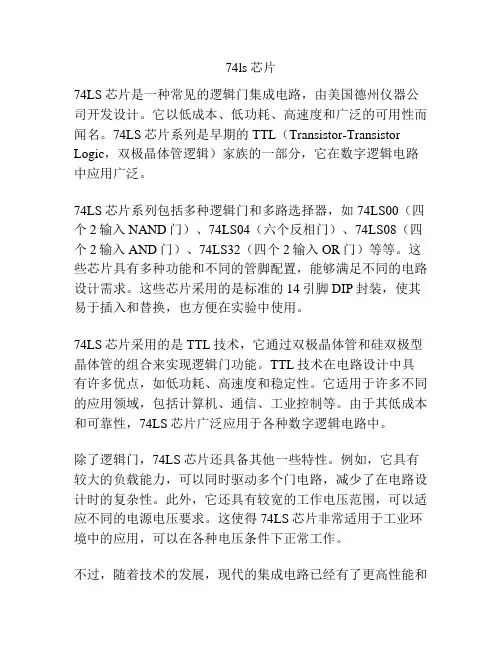

74ls芯片
74ls芯片74LS芯片是一种常见的逻辑门集成电路，由美国德州仪器公司开发设计。
它以低成本、低功耗、高速度和广泛的可用性而闻名。
74LS芯片系列是早期的TTL（Transistor-Transistor Logic，双极晶体管逻辑）家族的一部分，它在数字逻辑电路中应用广泛。
74LS芯片系列包括多种逻辑门和多路选择器，如74LS00（四个2输入NAND门）、74LS04（六个反相门）、74LS08（四个2输入AND门）、74LS32（四个2输入OR门）等等。
这些芯片具有多种功能和不同的管脚配置，能够满足不同的电路设计需求。
这些芯片采用的是标准的14引脚DIP封装，使其易于插入和替换，也方便在实验中使用。
74LS芯片采用的是TTL技术，它通过双极晶体管和硅双极型晶体管的组合来实现逻辑门功能。
TTL技术在电路设计中具有许多优点，如低功耗、高速度和稳定性。
它适用于许多不同的应用领域，包括计算机、通信、工业控制等。
由于其低成本和可靠性，74LS芯片广泛应用于各种数字逻辑电路中。
除了逻辑门，74LS芯片还具备其他一些特性。
例如，它具有较大的负载能力，可以同时驱动多个门电路，减少了在电路设计时的复杂性。
此外，它还具有较宽的工作电压范围，可以适应不同的电源电压要求。
这使得74LS芯片非常适用于工业环境中的应用，可以在各种电压条件下正常工作。
不过，随着技术的发展，现代的集成电路已经有了更高性能和更低功耗的替代品。
虽然74LS芯片在某些应用中仍然存在，但其市场份额已经被更先进的系列所取代。
总结来说，74LS芯片是一种常见的逻辑门集成电路，具有低成本、低功耗和高速度的特点。
它广泛应用于数字逻辑电路中，并且具备一些特殊功能和较大的负载能力。
尽管现代技术已有更好的替代品，但74LS芯片仍然在某些特定应用中有一定的市场地位。
74ls00
74LS00介绍74LS00是一种四输入与门电路，也被称为四2输入与非门。
它是一种常见的逻辑门，常用于数字电子系统中。
该芯片采用74系列逻辑集成电路技术，具有高速和低功耗的特点。
构成74LS00采用DIP（双列直插式封装）封装，有14个引脚。
其中，1-7脚是四个输入端（A1、A2、B1、B2），9脚是输出端（Y1），11-13脚是另一个输入端（Y2、Y3、Vcc），8脚是地线（GND），14脚是供电端（Vcc）。
功能74LS00是一个和门（AND Gate），用于执行逻辑与操作。
当且仅当所有输入接通时，输出才会接通。
输出方式采用晶体管开关电路。
真值表A1 A2 B1 B2 Y10 0 0 0 10 0 0 1 10 0 1 0 10 0 1 1 10 1 0 0 10 1 0 1 10 1 1 0 00 1 1 1 11 0 0 0 11 0 0 1 11 0 1 0 01 0 1 1 11 1 0 0 01 1 0 1 01 1 1 0 01 1 1 1 0特性1.74LS00具有低功耗和高速操作的特点，适用于高性能的数字电路设计。
2.它具有广泛的工作电压范围，通常在2至6V的范围内可靠工作。
3.输出端具有良好的驱动能力，可以直接驱动晶体管、继电器等外部装置。
4.74LS00结构简单，可靠性高。
应用74LS00适用于各种数字系统和逻辑电路中。
常见的应用场景有：1.数字计算系统：74LS00可以用于实现加法器、乘法器以及其他的数字计算功能。
2.存储器控制：作为存储器控制线路的一部分，74LS00可以用于控制读写操作。
3.数字显示：可利用74LS00的逻辑功能，实现七段显卡或其他数字显示设备的控制。
4.键盘扫描：74LS00可用于键盘输入单元的扫描电路。
注意事项1.由于74LS00是集成电路，工作时应避免静电和过高的电压。
2.在使用74LS00时，应确保使用适当的电流和电压，以免损坏电路。
3.需要注意引脚的连接方向，错误的引脚连接可能导致电路无法正常工作。
74系列芯片 LS和HC的区别
LS与HC门电路的区别LS与HC门电路的区别1、LS是低功耗肖特基，HC是高速COMS。
LS的速度比HC略快。
HCT输入输出与LS 兼容，但是功耗低；F是高速肖特基电路；2、LS是TTL电平，HC是COMS电平。
3、LS输入开路为高电平，HC输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。
LS 却没有这个要求4、LS输出下拉强上拉弱，HC上拉下拉相同。
5、工作电压不同，LS只能用5V，而HC一般为2V到6V；6、电平不同。
LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。
下面是TTL与COMS的区别：什么是ttl电平TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V 等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。
TTL 型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响；另外对于并行数据传输，电缆以及连接器的费用比起串行通信方式来也要高一些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TTL门74ls00 2输入四与非门74ls01 2输入四与非门(oc)74ls02 2输入四或非门74ls03 2输入四与非门(oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门(oc)74ls13 4输入双与非门(斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门(oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门(斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出) 74ls39 2输入四或非缓冲器(集电极开路输出) 74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端) 74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出) 74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出)74ls241 八缓冲器/线驱动器/线接收器(原码三态输出)74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器CMOS门CD4001 4二输入或非门CD4002 双4输入或非门CD4006 18位静态移位寄存器CD4007 双互补对加反相器CD4009 六缓冲器/转换－倒相CD4010 六缓冲器/转换－正相CD4011 四2输入与非门CD4012 双4输入与非门CD4013 置/复位双D型触发器CD4014 8位静态同步移位寄存CD4015 双4位静态移位寄存器CD4016 四双向模拟数字开关CD4017 10译码输出十进制计数器CD4018 可预置1/N计数器CD4019 四与或选择门CD4020 14位二进制计数器CD4021 8位静态移位寄存器CD4022 8译码输出8进制计数器CD4023 三3输入与非门CD4024 7位二进制脉冲计数器CD4025 三3输入与非门CD4026 十进制/7段译码/驱动CD4027 置位/复位主从触发器CD4028 BCD十进制译码器CD4029 4位可预置可逆计数器CD4030 四异或门CD4031 64位静态移位寄存器CD4032 三串行加法器CD4033 十进制计数器/7段显示CD4034 8位静态移位寄存器CD4035 4位并入/并出移位寄存器CD4038 3位串行加法器CD4040 12位二进制计数器CD4041 四原码/补码缓冲器CD4042 四时钟D型锁存器CD4043 四或非R/S锁存器CD4044 四与非R/S锁存器CD4046 锁相环CD4047 单非稳态多谐振荡器CD4048 可扩充八输入门CD4049 六反相缓冲/转换器CD4050 六正相缓冲/转换器CD4051 单8通道多路转换/分配CD4052 双4通道多路转换/分配CD4053 三2通道多路转换/分配CD4056 7段液晶显示译码/驱动CD4060 二进制计数/分频/振荡CD4063 四位数值比较器CD4066 四双相模拟开管CD4067 16选1模拟开关CD4068 8输入端与非/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入或门CD4072 双四输入或门CD4073 三3输入与门CD4075 三3输入与门CD4076 4位D型寄存器CD4077 四异或非门CD4078 八输入或/或非门CD4081 四输入与门CD4082 双4输入与门CD4085 双2组2输入与或非门CD4086 可扩展2输入与或非门CD4093 四与非斯密特触发器CD4094 8位移位/贮存总线寄存CD4096 3输入J－K触发器CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40103 同步可预置减法器CD40106 六斯密特触发器CD40107 双2输入与非缓冲/驱动CD40110 计数/译码/锁存/驱动CD40174 6D触发器CD40175 4D触发器CD40192 BCD可预置可逆计数器CD40193 二进制可预置可逆计数器CD40194 4位双相移位寄存器74HC/LS/HCT/F系列芯片的区别1、LS是低功耗肖特基，HC是高速COMS。
