20种液位计工作原理及常见故障分析3、钢带液位计它是利用力学平衡原理设计制作的。
当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。
液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。
4、雷达液位计雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
5、磁致伸缩液位计磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。
在浮子内部有一组永久磁环。
当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。
通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
6、射频导纳液位计射频导纳料位仪由传感器和控制仪表组成，传感器可采用棒式、同轴或缆式探极安装于仓顶。
传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。
7、音叉物位计音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。
当音叉与被测介质相接触时，音叉的频率和振幅将改变，这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。
8、玻璃板液位计（玻璃管液位计）玻璃板式液位计是通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
9、压力液位变送器压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力的同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po 与传感器的负压腔相连，以抵消传感器背面的Po ，使传感器测得压力为：ρ .g.H ，通过测取压力P ，可以得到液位深度。
常用液位计简介.
刘玉长
投入式液位计
投入式液位计是一种测量液 位的压力变送器．静压投入式液 位变送器（液位计）是基于所测 液体静压与该液体的高度成比例 的原理，采用隔离型扩散硅敏感 元件或陶瓷电容压力敏感传感器， 将静压转换为电信号，再经过温 度补偿和线性修正，转化成标准 电信号（一般为4～20mA/1～ 5VDC）。 投入式液位计一般安装于常 压储罐顶部，用于检测罐内液位。
刘玉长
放射性物位仪
放射性物位计检测物位的方法，一般为有定点检测和自动跟 踪等方式。根据被测对象的实际需要，放射源可有多种安装方式， 以适应不同的物位检测和控制的要求。
刘玉长
核子液位仪
刘玉长
磁致伸缩液位计
磁致伸缩效应指的是对软磁体 进行磁化后，其形状、大小会发生 变化的物理现象。 磁致伸缩液位计主要由电子头、 探测杆、浮子三部分组成。探测杆 由3条同轴的圆管组成：外管由防 腐蚀材料制成，以提供保护作用； 中间圆管可根据要求装配一个或多 个测温传感器；最中心的是波导管， 其内部是由磁致伸缩材料构成的波 导丝；在液位仪探测杆外配有内含 磁铁随液位变化的浮子。
刘玉长
检测原理
调频微波物位计
调频微波物位计天线发射
的微波是调频连续波，微波频
率随一定时间间隔(即扫描频率) 线性改变。当回波被天线接收 到时，天线发射频率已经改变。 根据回波与发射波的频率差可
以计算出物料面的距离。
刘玉长
导波式微波物位计
导波式微波物位测量采 用时域反射法 ，通常称导波 雷达，采用脉冲波方式工作。 与微波物位计不同点在于雷 达发射的高频脉冲不是通过 空间传播，而是沿一根(或两 根)从罐顶伸入直达罐底的导 波体传导。导波体可以是金 属杆或柔性金属缆绳。
刘玉长
常用液位计简介..
刘玉长
1-浮筒，2-杠杆，3-扭力管，4-芯轴， 5-推杆，6-霍尔位移转换器
浮筒式液位计
刘玉长
磁翻板液位计
在浮标上设置永久磁铁，安装在非导磁不锈钢导筒内，它 随导筒内的液位升降，借助于磁耦合作用，使导管外翻转箱内的 红白相间的翻板依次翻转。有液体的位置红色朝外，无液体的位 置白色朝外，因此红色就是液位所在，液位高度由标尺显示。 磁翻板液位计一般配合干簧管液位计进行远传使用。
，蒸汽等场合，其它物位计不能正常
工作，而雷达物位计可以使用。
刘玉长
脉冲微波雷达液位计
雷达天线面对物料发射微波， 微波遇到物料后反射，反射微波 被脉冲雷达天线接收。那么距离 物料表面的距离D可通过脉冲的 时间行程T来测得： D=cT/2 (c是光速) 因空罐的距离E已知，则物 位L为： L = E -D
刘玉长
浮力式液位计
浮子式液位计
浮子式液位计是恒浮力式液位计。 它是在液体中放置一个浮子，也称浮标， 可随液面变化而自由浮动。 浮子随液面的升降，通过绳索和滑 轮带动指针，便指示出液位数值。如果 把滑轮的转角和绳索的位移，经过机械 传动后转化为电阻或电感等变化，就可 以进行液位的远传、指示记录液位值。
刘玉长
电容式物位计
检测原理
圆筒形电容器的电容量C为：
C=2πεL/ln(D/d)=kL
可见当将电容传感器插入被测 介质中，电极浸入介质中的深度随 物位高低而变化，电极间介质的升 降，必然改变两极板间的电容量， 从而可以测出物位。
电容式液位计外壁或电极容易 受到被测介质 挂壁、蒸汽、介质成 分变化的干扰，维护量较大，目前 刘玉长 应用逐渐减少。
刘玉长
投入式液位计
投入式液位计是一种测量液 位的压力变送器．静压投入式液 位变送器（液位计）是基于所测 液体静压与该液体的高度成比例 的原理，采用隔离型扩散硅敏感 元件或陶瓷电容压力敏感传感器， 将静压转换为电信号，再经过温 度补偿和线性修正，转化成标准 电信号（一般为4～20mA/1～ 5VDC）。 投入式液位计一般安装于常 压储罐顶部，用于检测罐内液位。
常用几类液位计的一些优缺点
常用几类液位计的一些优缺点液位计是工业中常用的一种仪器，用于测量液体的水位高度。
液位计主要分为机械式、电容式、雷达式和压力式等几种类型，每种类型都有其独特的优缺点。
机械式液位计机械式液位计通过机械运动来传递液位高度的信息。
常用的机械式液位计包括浮球液位计、磁翻板液位计和玻璃管液位计等。
其优缺点如下：优点：•价格相对较低，安装和维护费用较低；•适用于多种工业场合，如石油、化工、水处理、制药等行业；•观察直接，可视化程度高，易于操作。
缺点：•机械部分易受到污物阻塞或者故障；•容易被环境条件影响，如温度变化、大气压力、安装方向等；•不适用于高压、高温、有腐蚀性介质的场合。
电容式液位计电容式液位计是通过测量介质与金属电容之间的变化来测量液体高度。
其优缺点如下：优点：•精度高，可达到0.5mm；•适用于各种环境，同时又有良好的抗干扰和自校准能力；•可广泛应用于不同液体环境的测量领域。
缺点：•安装需要非常准确，需要关注不同的物理环境因素；•价格相对较高，成本相对较高；•电容式液位计在处理酸碱度等相关物理性质的时候较为困难。
雷达式液位计雷达式液位计是一种微波测量原理液位计，可测量用于刃、固体和液体的储存容器的液位高度。
其优缺点如下：优点：•可广泛应用于各种环境，如化工、石化、油田、粮食仓储、水处理等行业；•非接触式测量方式，作用于高温、高压甚至易爆场合；•精度高，可达到0.5-2mm。
缺点：•偏差较大，在过程控制的时候会产生显著的偏差；•价格高，成本较高，适用于生产较为高端的行业，如石油和化学生产领域；•设备比较大，部分场合不适合使用。
压力式液位计压力式液位计是一种基于测量液体重力压力或静压力的原理来测量液位高度的仪器。
其优缺点如下：优点：•可以测量高温高压环境，适合高腐蚀性介质的测量；•安装和维护费用低；•精度高，可达到0.1mm。
缺点：•限制介质的密度；•通常需要复杂的电路设计，以便将测量得到的压力转换为液位；•适用范围相对较窄。
常见远传液位计介绍
常见远传液位计介绍远传液位计是一种用于测量液体或固体物料的液位的仪器。
它通过传感器将物料的液位信息转化为电信号，并通过无线或有线方式传输给显示仪表或监控系统，实现远程监测和控制。
常见的远传液位计有以下几种类型：1.压力型液位计：采用压力传感器测量液体的静态压力，根据静压原理计算出液位高度。
常见的压力型液位计有压力变送器、液位变送器等。
2.震荡型液位计：通过探头震荡的方式测量液位的高度。
当液位与探头接触时，震荡信号会发生变化，进而确定液位高度。
常见的震荡型液位计有振弦式液位计、声纳液位计等。
3.雷达型液位计：采用雷达技术测量液体的液位高度。
它通过发射雷达信号，当信号遇到液体表面时产生反射，接收器接收到反射信号后计算出液位高度。
雷达型液位计具有非接触测量、测量范围广、抗干扰能力强等优点，适用于各种液体和物料的测量。
4.超声波液位计：采用超声波技术测量液体的液位高度。
它通过发射超声波信号，当信号遇到液体表面时，经过反射后由接收器接收到。
根据超声波传播时间和速度计算出液位高度。
超声波液位计适用于各种液体和固体物料的非接触测量。
这些常见的远传液位计在工业生产和流程控制中起到了重要的作用。
它们可以广泛应用于石油化工、水处理、流化床、矿山、食品加工等行业的液位测量和监测领域。
其主要特点包括准确性高、稳定性好、可靠性高、使用寿命长等。
在选择远传液位计时，需要考虑液体性质、温度、压力、测量范围、安装方式等因素。
还需要根据具体应用的要求，选择适合的测量原理和传感器类型。
此外，还需要注意选用品牌有保障、售后服务完善的产品，以确保测量系统的可靠性和稳定性。
总之，远传液位计在工业生产和流程控制中起着关键作用。
不同类型的液位计具有自身的优点和适用范围，用户在选择时需要根据实际情况进行合理的选择。
远传液位计的不断发展和创新将为工业自动化和智能化带来更多的便利和发展机会。
各种液位计工作原理及适用范围

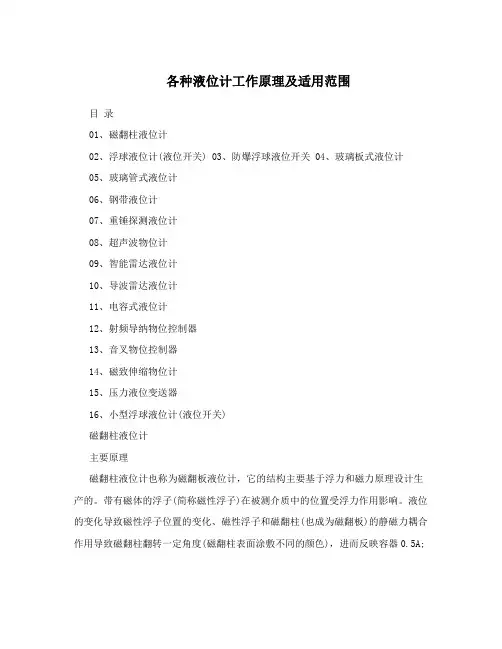

各种液位计工作原理及适用范围目录01、磁翻柱液位计02、浮球液位计(液位开关) 03、防爆浮球液位开关 04、玻璃板式液位计05、玻璃管式液位计06、钢带液位计07、重锤探测液位计08、超声波物位计09、智能雷达液位计10、导波雷达液位计11、电容式液位计12、射频导纳物位控制器13、音叉物位控制器14、磁致伸缩物位计15、压力液位变送器16、小型浮球液位计(液位开关)磁翻柱液位计主要原理磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。
带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。
液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜色)，进而反映容器0.5A;输出形式:常开或常闭信号; 电气寿命:,10万次; 最大负载电流:1A; 最大接触电阻:150mΩ。
电远传模块输出信号:4,20mA/ HART; 负载电阻:500Ω(在24VDC供电时); 供电电源:DC24V、50mA; 环境温度:-40,60?;出线口:M20×1.5(d?CT6、5 。
磁浮球液位计(液位开关)主要原理磁浮球液位计(液位开关)结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响:液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器(磁簧开关)作用，使串联入电路的元件(如定值电阻)的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值(4,20mA)信号;同时配合其他转换器，输出电压信号或者开关信号(也可以按照客户需求转换器由公司配送)。
从而实现电学信号的远程传输、分析与控制。
适用范围及特点该产品采用优质磁体和进口电子元件，使产品具有:结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
液位计分类及简介
液位计(2) 直读式 液位计根据流体的连通性原理来测量液位。
一、液位计简介和原理 是指在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。
液位计为物位仪表 的一种。
液位计分类外测液位计放射形物位计吹气式液位计流体静力学原理 差压式液位计投入液位计磁翻板液位计钢带液位计恒浮力式液位计 浮子液位计 变浮力式液位计 电容液位计 射频导纳液位计 称重液位计其它利用容器内介质重量变化 浮力原理 辐射穿透的放射性 容器固有频率变化 介质电参数 沉浸式)浮筒液位计超声波液位计雷达液位计液位计按测量方式可以分为连续测量和定点测量。
按其工作原理可分为下列几种类型：(1) 声学式 液位计根据物位变化引起声阻抗和反射距离变化来测量物位，例如超声波液位计、雷达液位计等。
液位（3）差压式（静压式）液位计根据液柱或物料堆积高度变化对某点上产生的静（差）压力的变化的原理测量物位。
（4）电气式液位计根据把物位变化转换成各种电量变化的原理来测量物位。
（5）核辐射式液位计根据同位素射线的核辐射透过物料时，其强度随物质层的厚度变化而变化的原理来测量液位。
（6）浮力式液位计根据浮子高度随液位高低而改变或液体对浸沉在液体中的浮筒（或称沉筒）的浮力随液位高度变化而变化的原理来测量液位。
前者称为恒浮力式，后者称为变浮力式。
由于方式种类繁多今天主要介绍我们需要用到的几种. 同一种液位计有时会有多种名称或叫法。
三、液位计的工作原理和工作结构就地液位计是一种习惯叫法，是安装在现场、能直观的看到液位的仪表。
对于液位要求不高的设备可以只设一个液位计，但一般容器的液位都最少设两个液位计在比较重要的地方有时需用两个，如汽包的液位等。
一般用玻璃管或玻璃板液位计，浮标液位计，不带远传功能的磁翻板液位计等。
供巡检时检查或者与DCS比对用的玻璃管（板）式液位计玻璃管液位计是一种直读式液位测量仪表，根据流体的连通性原理来测量液位。
适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。
液位计的选型
在液位仪表测量中，方法众多，但都有自己的适用范围：1.接触式测量接触式测量是从钢带浮子液位计为开端，以各种方式精确测量浮子距离而演化到各种现代化仪表如伺服式、磁致伸缩式等等钢带浮子式：最早期的液位计，现今都面临着更新换代工作原理浮子受浮力浮在介质表面，通过变速齿轮到有刻度的钢带上读出液位值，液位上升或下降破坏了力平衡后，浮子也跟随上升下降，带动钢带运行。
理论精度在2-3mm左右安装复杂，可靠性较低，由于机械部件多，很容易发生钢带卡死不动的情况。
光纤式即将钢带液位通过光码盘读出实现数字化。
2.磁致伸缩型磁致伸缩型工作原理探棒上端电子部件产生低压电流脉冲，开始计时，产生磁场沿磁致伸缩线向下传播，浮子随着液位变化沿测量竿上下移动，浮子内有磁铁，也产生磁场，两个磁场相遇，磁致伸缩线扭曲形成扭应力波脉冲，脉冲速度已知，计算脉冲传播时间即对应液位精确变化。
（电流以光速运行，所以其传播时间与力波时间相比可忽略）精度最高能够达到1mm 优缺点分析磁致伸缩液位精度较高，可测油水分界面但由于其接触的测量方式和较高的安装、维护要求导致市场普及不广。
3.伺服式液位计伺服式液位计是最近比较成功的新型液位计，主要应用在轻油品的高精度测量中。
与雷达液位计形成比较强的竞争。
基本原理同钢带式液位计，但具有精确的力传感器以及伺服系统，形成闭环调节系统，通过考虑钢带自身重力，精确地调节浮子高度以达到平衡浮力和重力，得到精确的当前液面到罐顶高度，以得到液位值。
精度高，能够达到1mm，满足计量级要求。
使用于平静的轻质无腐蚀性液体。
安装调试比较麻烦，同样有接触式液位计的各种不利因素价格高昂。
4.静压式液位计静压式液位计比较特殊，其利用均匀液体的压强与高度成正比的关系通过测量液体底部的压力来折算液位高度。
P＝ρgh （P 压强）由于其受介质密度和温度影响很大，所以常常精度比较差，而为消除这些影响，需要很多其他测试仪表，结果搭建一套完善的静压测量系统价格很高。
