合成氨综述
合成氨工艺简介
合成氨工艺简介工艺危险特点：1 高温、高压使可燃气体爆炸极限扩宽，气体物料一旦过氧（亦称透氧），极易在设备和管道内发生爆炸。
2 高温、高压气体物料从设备管线泄露时会迅速膨胀与空气混合形成爆炸性混合物，遇到明火或因郜流速物料与裂（喷）口处摩擦产生静电火花引起着火和空间爆炸。
3 气体压缩机等转动设备在高温下运行会使润滑油挥发裂解，在附近管道内造成积炭，可导致积炭燃烧和爆炸。
4 高温、高压可加速设备金属材料发生蠕变、改变金相组织，还会加剧氢气、氮气对钢材的氢蚀和渗氮，加剧设备的疲劳腐蚀，使其机械强度减弱，引发物理爆炸。
5 液氨大规模事故性泄露会形成低温云团引起大范围人群中毒，遇明火还会发生空间爆炸。
合成氨指由氮和氢在高温高压和催化剂存在下直接合成氨，为一种基本无机化工流程。
现代化学工业中，氨是化肥工业和基本有机化工的主要原料。
工艺流程1 原料气制备（制备H2、CO、N2的粗原料气）1-1煤气化煤气化是用气化剂对煤或焦炭等固体燃料进行热加工，使其转变为可燃性气体的过程，简称造气。
气化剂主要是水蒸气、空气（或氧气）及它们的混合气体。
对于固体原料煤和焦炭，通常采用气化的方法制取合成气；空气煤气：以空气为气化剂制取的煤气，主要成分为N2和CO2。
合成氨生产中也称之为吹风气。
水煤气：以水蒸气为气化剂制得的煤气，主要成分H2和CO。
混合煤气：以空气和适量水蒸气为气化剂。
半水煤气：以适量空气和水蒸气做气化剂，所得气体组成符合([H2]+[CO])/[N2]=3.1~3.2的混合煤气，即合成氨的原料气。
1-1-1 以空气为气化剂-空气煤气，其主要成分为空气和二氧化碳C + O2 = CO2C + 1/2O2 = COC + CO2 = 2COCO + 1/2O2 = 2CO21-1-2 以水蒸气为气化剂-水煤气，其主要成分为氢气和一氧化碳。
C + H2O = CO + H2C + 2H2O = CO2 + 2H2CO + H2O = CO2 + H2C + 2H2 = CH41-1-3 间歇式生产半水煤气1-1-3-1固定床煤气发生炉右图为间歇式固定床煤气发生炉燃料层分区示意图。
合成氨的发展历程及煤合成氨原理
合成氨的发展历程及煤合成氨原理一、合成氨的历程1.怎样固氮——问题浮出水面氨（Amonia），分子式NH3，1754 年由英国化学家普里斯特利（J.Joseph Priestley）加热氯化铵和石灰石时发现。
1784 年，法国化学家贝托雷（C.L.Berthollet）确定了氨是由氮和氢组成的。
从那以后很长一段时间，氨的主要来源是氮化物，而氮化物的主要来源是自然界中的硝石矿产。
19 世纪以来，人类步入了现代化的历程。
随着农业的发展，氮肥的需求量在不断提高；同时随着工业的突飞猛进，炸药的需求量也在迅速增长。
1809 年，在智利发现了一个很大的硝酸钠矿产地；但是面对人类不断膨胀的需求，自然界的生物和矿产资源毕竟有限。
然而全世界无论何处，大气的五分之四都是氮，如果有人能学会大规模地、廉价地把单质的氮转化为化合物的形式，那么，氮是取之不尽、用之不竭的。
因此将空气中丰富的氮固定下来并转化为可被利用的形式，成为一项受到众多科学家注目和关切的重大课题，而合成氨，作为固氮的一种重要形式，也变成了19 至20 世纪化学家们所面临的突出问题之一。
2.历经磨难，终成正果——从实验室到工业生产在合成氨研究屡屡受挫的情况下，德国物理化学家F·哈伯（Fritz Haber）知难而进，对合成氨进行了全面系统的研究和实验，决心攻克这一令人生畏的难题。
1912 年在德国奥堡（Oppau）建成世界上第一座日产30t合成氨的装置，1913 年9 月9 日开始运转，氨产量很快达到了设计能力。
一百多年来无数科学家们合成氨的设想，终于得以实现。
合成氨历经磨难，终于从实验室走向了工业化，它成了工业上实现高压催化反应的一座里程碑。
由于哈伯和博施的突出贡献，他们分别获得1918、1931 年度诺贝尔化学奖金。
3.艰难的探索N2+3H2=2NH3氨的合成反应式：N2+3H2=2NH3合成氨的化学原理，写出来，不过这样一个方程式；但就是这样一个简单的化学方程式，从实验室研究到最终成功、实现工业生产，却经历了约150 年的艰难探索。
合成氨工艺技术的现状及其发展趋势
合成氨工艺技术的现状及其发展趋势合成氨工艺技术是一种重要的化工工艺，它在农业、工业以及能源等领域具有广泛的应用。
本文将介绍合成氨工艺技术的现状以及其发展趋势。
合成氨工艺技术主要有哈伯-博士过程、氨水法以及电解法等。
其中，哈伯-博士过程是最为常见和成熟的合成氨工艺技术，它是通过在高温高压条件下将氮气和氢气进行催化反应来合成氨气。
该过程所需的催化剂以及反应条件的优化对于提高合成氨产率和降低能耗非常关键。
氨水法则是通过在氨水中溶解空气中的氮气来合成氨气，该工艺技术相对简单，但能耗较高，因此在工业应用中较少使用。
电解法则是通过电解水来制备氢气和氮气，然后将其进行催化反应来合成氨气。
电解法相比于哈伯-博士过程能耗较低，但目前在工业上尚未得到广泛应用。
随着科学技术的不断发展，合成氨工艺技术也在不断进步。
目前的研究主要集中在提高合成氨的产率和降低工艺能耗上。
为了提高合成氨的产率，研究人员正在寻找更有效的催化剂，改进反应条件以及优化反应器的设计。
同时，通过改变催化剂的组成和结构，可以提高催化剂的活性和选择性，从而提高合成氨的产率。
此外，研究人员还在探索新的合成氨工艺，如光催化合成氨等，以期实现更低能耗和更高产率。
除了提高合成氨的产率，降低工艺能耗也是当前的研究重点。
工艺能耗的降低可以通过改进反应条件、优化反应器的设计以及改良催化剂等手段来实现。
此外，研究人员还在探索利用可再生能源和废弃物资源来替代传统的氢气制备方法，以进一步降低工艺能耗。
在未来，合成氨工艺技术的发展趋势将主要集中在以下几个方面。
首先，随着对环境保护意识的提高，研究人员将更加注重合成氨工艺的环境友好性，努力开发低碳排放的合成氨工艺。
其次，研究人员将继续探索新的催化剂和反应条件，以提高合成氨的产率和选择性。
最后，随着能源资源的日益紧缺，研究人员将更加关注合成氨工艺的能耗问题，努力寻找新的能源替代品，以降低工艺能耗。
合成氨工艺技术是一项重要的化工工艺，它在农业、工业以及能源等领域具有广泛应用。
年产30万吨合成氨工艺设计毕业论文
年产30万吨合成氨工艺设计毕业论文目录摘要 (I)Abstract (II) (IV)1 综述.................................................................. - 1 -1.1 氨的性质、用途及重要性.......................................... - 1 -1.1.1 氨的性质................................................... - 1 -1.1.2 氨的用途及在国民生产中的作用............................... - 1 -1.2 合成氨生产技术的发展............................................ - 2 -1.2.1世界合成氨技术的发展....................................... - 2 -1.2.2中国合成氨工业的发展概况................................... - 4 -1.3合成氨转变工序的工艺原理......................................... - 6 -1.3.1 合成氨的典型工艺流程介绍................................... - 6 -1.3.2 合成氨转化工序的工艺原理................................... - 8 -1.3.3合成氨变换工序的工艺原理................................... - 8 -1.4 设计方案的确定.................................................. - 9 -1.4.1 原料的选择................................................. - 9 -1.4.2 工艺流程的选择............................................. - 9 -1.4.3 工艺参数的确定............................................ - 10 -1.4.4 工厂的选址................................................ - 11 -2 设计工艺计算......................................................... - 13 -2.1 转化段物料衡算................................................. - 13 -2.1.1 一段转化炉的物料衡算...................................... - 14 -2.1.2 二段转化炉的物料衡算...................................... - 17 -2.2 转化段热量衡算................................................. - 20 -2.2.1 一段炉辐射段热量衡算...................................... - 20 -2.2.2 二段炉的热量衡算.......................................... - 27 -2.2.3 换热器101-C、102-C的热量衡算............................. - 28 -2.3 变换段的衡算................................................... - 30 -2.3.1 高温变换炉的衡算.......................................... - 30 -2.3.2 低温变换炉的衡算.......................................... - 32 -2.4 换热器103-C及换热器104-C的热负荷计算......................... - 35 -2.4.1 换热器103-C热负荷........................................ - 35 -2.4.2 换热器104-C热负荷........................................ - 35 -2.5 设备工艺计算................................................... - 36 -参考文献............................................................... - 40 -致谢................................................................... - 41 -附录................................................................... - 42 -1 综述1.1 氨的性质、用途及重要性1.1.1 氨的性质氨分子式为NH3，在标准状态下是无色气体，比空气轻，具有特殊的刺激性臭味。
合成氨技术的原理和应用
合成氨技术的原理和应用1. 原理合成氨是一种重要的工业原料，广泛用于农业、化工和能源等领域。
合成氨技术主要通过合成气的反应来制备氨气。
合成气是指由氢气和一氧化碳组成的气体混合物，一般通过以下两种方法得到：1.通过煤炭气化产生合成气。
煤炭气化是将煤炭在高温和高压的条件下与氧气或二氧化碳反应，生成合成气。
2.通过天然气重整产生合成气。
天然气重整是将天然气与水蒸气反应，在催化剂的作用下生成合成气。
合成氨的主要反应是哈柏－卡什反应（Haber-Bosch reaction），反应方程式如下：N2 + 3H2 -> 2NH3该反应发生在高温（400-500摄氏度）和高压（200-350兆帕）的条件下，需要催化剂的存在。
2. 应用合成氨具有广泛的应用领域，以下是一些常见的应用：2.1 农业合成氨被广泛用作农业肥料中的主要原料，用来满足植物对氮素的需求。
合成氨可以作为氨基酸和蛋白质的合成原料，促进作物的生长和发育。
此外，合成氨还可以用于改良土壤质量，提高土地的肥力和农作物的产量。
2.2 化工合成氨被广泛用于化工工业中的生产过程中。
它可以用作制造尿素、硝酸和其他化学品的原料。
合成氨也可以用于制造合成树脂、炸药和染料等化学产品。
2.3 能源合成氨可以用作燃料的替代品，用于替代传统的化石燃料。
合成氨的燃烧产生的废气较少，燃烧效率高，对环境污染较小。
因此，合成氨可以作为清洁能源的一种选择。
2.4 其他应用除了上述应用领域，合成氨还有一些其他的应用。
例如，合成氨可以用作金属表面处理的溶剂，用于清洗、除锈和防腐。
合成氨也可以用作氮化硼和氮化铝等特殊材料的制备。
3. 总结合成氨技术的原理是通过合成气的反应制备氨气，主要反应是哈柏－卡什反应。
合成氨广泛应用于农业、化工和能源等领域，用于制备肥料、化学品以及作为清洁能源的替代品。
此外，合成氨还有一些其他的应用，例如金属表面处理和特殊材料制备等。
通过合成氨技术，我们能满足不同领域对氨气的需求，推动农业发展、化工工业的进步以及环境污染的减少。

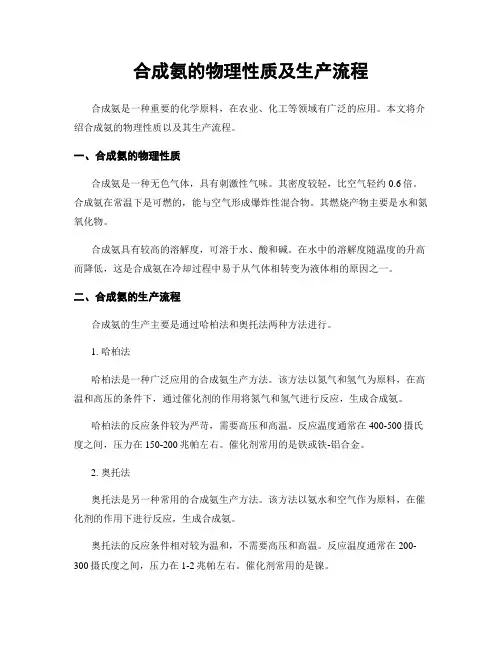

合成氨的物理性质及生产流程
合成氨的物理性质及生产流程合成氨是一种重要的化学原料，在农业、化工等领域有广泛的应用。
本文将介绍合成氨的物理性质以及其生产流程。
一、合成氨的物理性质合成氨是一种无色气体，具有刺激性气味。
其密度较轻，比空气轻约0.6倍。
合成氨在常温下是可燃的，能与空气形成爆炸性混合物。
其燃烧产物主要是水和氮氧化物。
合成氨具有较高的溶解度，可溶于水、酸和碱。
在水中的溶解度随温度的升高而降低，这是合成氨在冷却过程中易于从气体相转变为液体相的原因之一。
二、合成氨的生产流程合成氨的生产主要是通过哈柏法和奥托法两种方法进行。
1. 哈柏法哈柏法是一种广泛应用的合成氨生产方法。
该方法以氮气和氢气为原料，在高温和高压的条件下，通过催化剂的作用将氮气和氢气进行反应，生成合成氨。
哈柏法的反应条件较为严苛，需要高压和高温。
反应温度通常在400-500摄氏度之间，压力在150-200兆帕左右。
催化剂常用的是铁或铁-铝合金。
2. 奥托法奥托法是另一种常用的合成氨生产方法。
该方法以氨水和空气作为原料，在催化剂的作用下进行反应，生成合成氨。
奥托法的反应条件相对较为温和，不需要高压和高温。
反应温度通常在200-300摄氏度之间，压力在1-2兆帕左右。
催化剂常用的是镍。
无论是哈柏法还是奥托法，合成氨的生产过程都需要控制反应温度、压力和催化剂的使用，以提高反应效率和产量。
三、合成氨的应用合成氨是一种重要的化学原料，广泛应用于农业和化工领域。
在农业领域，合成氨主要用作氮肥的原料。
通过合成氨的生产，可以制备出各种氮肥产品，如尿素、硝酸铵等。
这些氮肥产品能够提供植物所需的氮元素，促进植物的生长和发育。
在化工领域，合成氨用于生产各种化学品，如硝酸、硫酸等。
这些化学品在工业生产中有着广泛的应用，用于制造肥料、塑料、炸药等产品。
总结：合成氨是一种重要的化学原料，具有较高的溶解度和可燃性。
其生产流程主要包括哈柏法和奥托法两种方法，需要控制反应条件和催化剂的使用。
合成氨的反应
合成氨的反应
合成氨是一种重要的化学反应，它在化工生产中占有重要地位。
为了更好地了解这个反应，我们可以从化学原理、反应条件以及应用等方面来进行阐述。
一、化学原理
合成氨的反应原理是：“氨气是一种两元素无机化合物，由一个氮原子和三个氢原子组成。
在高温（450~500℃）和高压（14~25Mpa）的环境下，在固定催化剂的作用下，使得氮气和氢气发生结合反应，产生氨气。
”
反应式如下：
$N_2+3H_2→2NH_3$
其中，$N_2$代表氮气，$H_2$代表氢气，$NH_3$代表氨气。
从反应式中可以看出，合成氨反应是一个非常重要的硬链反应，反应物转化为产物，原子的结合方式发生改变。
二、反应条件
合成氨反应的条件是温度、压力和催化剂三方面的因素。
温度通常要
高达450~500℃，压力要求非常的高，一般在14~25Mpa之间。
催化剂则通常采用铁、钼等金属催化剂。
三、应用
合成氨反应具有广泛的应用前景。
由于氨气对农业生产非常有益，因此在农业领域中得到了广泛的应用。
农业突破需要氨气，因为氮元素是构成氨气的原始元素之一，氨气可以被广泛应用于化肥、制药等领域。
同时，合成氨也具有重要的工业用途。
在化工领域，合成氨可以被用于化学反应，例如制备尿素、硝酸等化学原料。
此外，在制备火箭燃料、制造爆破剂等方面也有重要的应用。
总之，合成氨反应是一项极为重要的化学反应。
它以其广泛应用和重大作用成为现代工业生产的基础之一。
通过对该反应原理、反应条件和应用方面的分析，能够更好地了解和掌握该反应，从而更好地应用于实际生产之中。
《合成氨的概述》课件
合成氨的发现
总结词
合成氨的发现可以追溯到19世纪末期，当时科学家们开始探索氮和氢合成氨的可能性。
详细描述
1898年，德国化学家弗里茨·哈伯（Fritz Haber）和助手卡尔·博施（Carl Bosch）成功地开发出了一 种能够实现大规模合成氨的方法，这种方法被称为哈伯-博施法。这一发现为工业生产和农业提供了大 量的氨，对全球经济发展和人类生存具有重要意义。
原料气的净化
总结词
原料气的净化是合成氨生产工艺的重要环节，主要是通过化学和物理方法去除 原料气中的杂质，如二氧化碳、硫化氢和氧气等。
详细描述
原料气的净化通常包括脱硫、脱碳和脱氧等过程。脱硫主要是用碱性溶液或固 体吸收剂去除硫化氢；脱碳主要是用溶液吸收或固体吸附剂去除二氧化碳；脱 氧主要是通过催化剂或氧化反应将氧气转化为水。
环保与安全问题
总结词
合成氨工艺中存在一些环保与安全问题，需要采取相应的措施加以解决。
详细描述
合成氨工艺中会产生大量的废气和废水，如果处理不当会对环境造成污染。因此，需要 采取一系列环保措施，如废气处理、废水处理和废弃物回收等。此外，由于合成氨工艺 需要在高温高压下进行，也存在一定的安全风险。因此，需要采取相应的安全措施，如
《合成氨的概述》 ppt课件
目 录
• 合成氨的简介 • 合成氨的生产工艺 • 合成氨的工艺特点 • 合成氨的未来发展 • 总结
01
合成氨的简介
合成氨的定义
总结词
合成氨是指将氮和氢在高温高压和催化剂的作用下合成为氨的过程。
详细描述
合成氨是一种化学反应，通常在高温高压和催化剂存在的条件下进行，将氮气和氢气合成为氨气。这个反应是工 业上大规模生产氨的重要方法，也是化学工业中的重要反应之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合成氨综述一、序言众所周知，自然界能够合成氨，不过这只是极少量的，由于世界工业化和全球人口的增长，所以这远远不能满足社会发展的需求。
由此合成氨工业本世纪初诞生了，其规模也不断向大型化方向发展。
德国化学家哈伯 1909年提出了工业氨合成方法，即“循环法”，这是目前工业普遍采用的直接合成法。
合成氨反应式如下：Ｎ２＋３Ｈ２≈２ＮＨ３合成氨的主要原料可分为固体原料、液体原料和气体原料。
经过近百年的发展，合成氨技术趋于成熟，形成了一大批各有特色的工艺流程，但都是由三个基本部分组成，即原料气制备过程、净化过程以及氨合成过程。
氨是重要的无机化工产品之一，在国民经济中占有重要地位。
除氨水可直接作为肥料外，农业上使用的氮肥，例如尿素、硝酸铵、磷酸铵、氯化铵以及各种含氮复合肥，都是以氨为原料的。
合成氨是大宗化工产品之一，世界每年合成氨产量已达到1亿吨以上，其中约有百分之八十氨用来生产化学肥料，百分之二十为其它化工产品的原料。
因此，随着当今社会发展需求，合成氨在这一个世纪以来取得了快速发展，于此同时，合成氨还将在未来的发展中扮演着更加重要的角色。
二、合成氨简介合成氨工业中，虽然合成气制备的原料和方法、合成气的净化、合成塔的设计等因素不同，合成氨的生产工艺流程也不相同，但是具有一些相同步骤。
由于主要有天然气、石脑油、重质油和煤（或焦炭）等作为生产原料，因此，氨的合成主要有以下三种方法。
①天然气制氨。
天然气先经脱硫，然后通过二次转化，再分别经过一氧化碳变换、二氧化碳脱除等工序，得到的氮氢混合气，其中尚含有一氧化碳和二氧化碳约0.1 0.3体积），经甲烷化作用除去后，制得氢氮摩尔比为3的纯净气，经压缩机压缩而进入氨合成回路，制得产品氨。
以石脑油为原料的合成氨生产流程与此流程相似。
②重质油制氨。
重质油包括各种深度加工所得的渣油，可用部分氧化法制得合成氨原料气，生产过程比天然气蒸气转化法简单，但需要有空气分离装置。
空气分离装置制得的氧用于重质油气化，氮作为氨合成原料外，液态氮还用作脱除一氧化碳、甲烷及氩的洗涤剂。
③煤（焦炭）制氨。
随着石油化工和天然气化工的发展，以煤（焦炭）为原料制取氨的方式在世界上已很少采用。
中国能源结构上存在多煤缺油少气的特点，煤炭成为主要的合成氨原料，天然气制氨工艺则受到严格限制。
三、合成氨的发展概况1910年，巴登苯胺纯碱公司建立了世界上第一座合成氨实验工厂，1913年建立了大型工业规模合成氨厂，此后合成氨工厂在全世界范围内雨后春笋般的建立起来。
解放前我国只有两家规模不大的合成氨厂，解放后合成氨工业有了迅速发展。
1949年全国氮肥产量仅0.6万吨，而1982年达到1021.9万吨，成为世界上产量最高的国家之一。
近几年来，我国引进了一批年产30万吨氮肥的大型化肥厂设备。
我国自行设计和建造的上海吴泾化工厂也是年产30万吨氮肥的大型化肥厂。
这些化肥厂以天然气、石油、炼油气等为原料，生产中能量损耗低、产量高，技术和设备都很先进。
目前，随着生物技术的发展，生化行业颇具潜力，化学模拟生物固氮从而也成为了重要研究的课题之一，其实质上是固氮酶活性中心结构的研究。
固氮酶由铁蛋白和钼铁蛋白这两种含过渡金属的蛋白质组合而成。
铁蛋白主要起着电子传递输送的作用，而含二个钼原子和二三十个铁和硫原子的钼铁蛋白是络合N2或其他反应物（底物）分子，并进行反应的活性中心所在之处。
关于活性中心的结构有多种看法，目前尚无定论。
从各种底物结合物活化和还原加氢试验来看，含双钼核的活性中心较为合理。
我国有两个研究组于1973—1974年间，不约而同地提出了含钼铁的三核、四核活性中心模型，能较好地解释固氮酶的一系列性能，但其结构细节还有待根据新的实验结果精确化。
当然，因为化学模拟生物固氮技术发展较晚，技术实力有一定的局限性，所以该工作还有很多困难需要攻关。
其中一个主要困难是，N2络合了但基本上没有活化，或络合活化了，但活化得很不够。
所以，稳定的双氮基络合物一般在温和条件下通过化学还原剂的作用只能析出N2，从不稳定的双氮络合物还原制出的NH3的量相当微少。
因此迫切需要从理论上深入分析，以便找出突破的途径。
总的来说，固氮酶的生物化学和化学模拟工作已取得一定的进展，这必将有力地推动络合催化的研究，特别是对寻找催化效率高的合成氨催化剂，将是一个有力的促进。
四、当前流行的合成氨工艺尽管现在的合成氨工艺种类很多，各不相同，但是都包括了一下三个步骤：1.原料气的制备氨是由三份氢气和一份氮气在一定条件下合成的，制取氢、氮的原料气是合成氨生产的第一步。
工业上普遍采用焦炭、无烟煤、天然气、重油等含碳氢化物的原料与水蒸气、空气作用的气化方法制取。
2.原料气的净化采用煤和天然气等原料制得的氢、氮原料气中含有硫化物，一氧化碳，二氧化碳，这些杂质都能使氨合成催化剂中毒，因此合成之前需进行除杂操作。
3.氨的合成将净化后的氢、氮混合气压缩至高压，在铁催化剂与高温条件下合成为氨。
在我国，煤依然是一种主要燃料，故经常以煤作为原料来合成氨。
其工艺流程为：原料车间制做的煤棒烘干后送到造气岗位，以空气、水蒸气为气化剂，在高温条件下制得合成氨所需的半水煤气。
经脱硫岗位罗茨鼓风机加压后送到压缩岗位；经压缩机一、二段加压到0.8MPa送到变换岗位，制得合格的变换气。
再到压缩机三、四段加压到2.7MPa送到脱碳岗位，制得合格的净化气，返回压缩机五段入口。
经压缩机六段加压12MPa后送至铜洗岗位,制取合格的精炼气，然后再到压缩七进，经七出加压32MPa后送至合成岗位进行合成反应形成氨。
【造气】（一）、生产原理C+O2=CO2+Q 2C+O2=2CO+Q 2CO+O2=2CO2+QCO2+C=2CO-Q C+2H2O=CO2+2H20-Q CO2+C=2CO-QC+H2O(汽)=CO+H2-Q C+2H2=CH4-Q CO+H2O(汽)=CO2+H2+Q（二）、工艺流程1.蒸汽流程：从大小锅炉，潜热锅炉和复合肥来的蒸汽经过减压后进入蒸汽缓冲罐，在罐内与来自煤气夹套汽包的蒸汽混合后，通过蒸汽总阀和上下吹蒸汽阀，分别从炉底和炉顶交替进入煤气发生炉。
2.制气过程：向煤气炉内交替通入空气和蒸汽与灼烧的碳进行气化反应，吹风阶段生成的空气煤气，经除尘器后送入吹风气回收系统，或者直接经烟囱放空，或者根据需要回收一部分至气柜，用来调节氢氮比，上下吹阶段生成的水煤气经过除尘，显热回收，冷却除尘后去脱硫岗位，上述制气过程在微机控制下，往复循环进行，每一个循环六个阶段，其流程如下：A 上吹阶段（加氮）蒸汽通过蒸汽上吹阀，空气经过加氮阀→从炉底进入煤气炉→炉上部出→旋风分离器→总除尘器→联合废锅→洗气塔→气柜B 下吹阶段蒸汽通过下吹蒸汽阀→从上部进入煤气炉→炉下部出→旋风分离器→总除尘器→联合废锅→洗气塔→气柜C 二次上吹阶段蒸汽经上吹蒸汽阀→从炉底进入煤气炉→炉上部出→旋风分离器→总除尘器→联合废锅→洗气塔→气柜D 空气吹净阶段鼓风机来的空气→从炉底进入煤气炉→炉上部出→旋风分离器→吹风气回收系统（或者放空）造气流程图【脱硫】（一）、生产原理吸收反应：Na2CO3+H2S=NaHS+NaHCO3再生反应：NaHS+NaHCO3+O2=NaCO3+S↓+H2O（二）、工艺流程气体流程：来自气柜的气体经过除尘塔除尘，然后到干式静电触焦塔，经罗茨鼓风机送到净氨塔吸收氨，吸收后到预脱硫塔进行脱硫（除去大部分H2S 气体），接着送到脱硫塔进一步脱除H2S（防止H2S气体进入下一工段），经湿式静电触焦塔后进入出口气缓冲罐，最后去压缩。
循环流程：碱液经泵从旧贫液槽输送到脱硫塔，吸收H2S气体后返回到旧富液槽，经再生泵送到喷射器喷射到旧再生糟，最后回到旧贫液槽。
碱液经预脱硫泵送到预脱硫塔吸收H2S气体，后返回到新富液槽，经新再生泵打到喷射器喷射到新再生槽，最后回到新贫液槽，最后再生槽出来的液体到泡沫池，再到熔硫釜提硫。
脱硫流程图【变换与变脱】（一）、生产原理 CO+H2O→CO2+H2+Q吸收反应：Na2CO3+H2S=NaHS+NaHCO3再生反应：NaHS+NaHCO3+O2=NaCO3+S↓+H2O（二）、工艺流程气体流程：来自压缩工段的半水煤气，经除油器除油后由塔底进入饱和塔与热水逆流接触增湿升温后由塔顶出来，与适量蒸汽一起经汽水分离器分离水滴，然后进入主热交换热器内，由变换气加热至反应所需的温度，再通过电加热器进入中变炉上段进行变换反应，为调节床层温度，经中变炉上段变换反应后的气体进入中变炉下段，完成变换反应。
变换气从中变炉下段出来后依次进入主热交管间冷却降温，进入第一水加热器进行调温后从顶部进入低变炉进一步完成变换反应，其中一小部分变换气不经一段冷却器而直接进入低变炉上段以调节上段床层温度，从上段出来的变换气经第二水加热器换热后进入低变炉下段，其中一小部分变换气不经二段冷却器换热直接进入低变炉下段以调节下段床层温度，出低变炉的变换气依次进入第一水加热器，热水塔，加热本系统循环水后进入第二水加热器，加热来自供水岗位的脱盐水以回收热量，变换气再经过冷却器降温，经过分离器分离液滴后去变脱工段。
液体流程：循环热水从饱和热水塔底部通过“U”型水封溢流至热水塔，再由热水泵打入第一水加热器，二段冷却器，一段冷却器，加热后进入饱和塔循环使用。
从变换岗位来的变换气首先进入变脱塔进行合成前的最后一次脱硫，此工段的脱硫要求更高。
从变脱塔出来后依次经过气体分离器和液体分离器，最后到精脱塔，出来后去压缩机。
变脱流程图【脱碳】（一）、生产原理在不同压力下，碳酸丙烯酯吸收CO2的能力不同，加压吸收减压解析。
（二）、工艺流程吸收：由压缩机四段出口来的变换气进入变换冷却器，冷却后的变换气进入变换分离器，分离夹带的油水后从脱碳塔底部进入脱碳塔与塔顶喷淋下来的碳丙液在填料段进行传质吸收，脱除CO2后的净化气经碳丙分离器分离气体中夹带的部分碳丙液后进入闪蒸洗涤塔，分离夹带的稀液后进入精脱硫槽，脱除硫化氢，脱硫后的净化气送入压缩机五段。
解析（再生）：吸收CO2后的碳丙富液从脱碳塔出来，进入涡轮机进行能量回收后减压至0.4MPa后，进入闪蒸槽进行闪蒸，使溶液在碳丙液中的大部分气体闪蒸出来，然后溶液进入再生塔，经过常解、真解、气提后的液体回到循环槽，通过涡轮机送到冷却器后再进入脱碳塔以此循环。
【铜洗】（一）、生产原理2NH3+CO2+H2O→（NH4）2CO3+Q（NH4）2CO3+CO2+H2O→2NH4HCO3+Q 2NH4HCO3+H2S=（NH4）2S+2H2O+Q2C U +（NH3）2A C+H2S=C U2S+2NH4A C+2NH3（二）、工艺流程本岗位的重要任务是将六段气在适当的温度和压力条件下用铜液洗去一氧化碳、二氧化碳等有害气体，使铜洗出口微量低于20ppm，确保合成触媒正常运行。
