柴油发电机培训解读
柴油发电机组培训教程资料重点
柴油发电机组培训教程资料重点1.柴油发电机组的工作原理：包括柴油机的工作原理和发电机的工作原理。
柴油发电机组通过内燃机燃烧柴油来产生高温高压气体，然后通过活塞的往复运动将气体的能量转化为机械能。
机械能进一步驱动发电机转动，转化为电能输出。
2.柴油机的结构与组成：柴油机主要由进气系统、燃油系统、排气系统、冷却系统和润滑系统组成。
培训教程应重点介绍每个系统的组成部件和功能，以及系统间的相互作用。
3.发电机的结构与组成：发电机主要由转子、定子、励磁系统和电气保护系统组成。
培训教程中应详细介绍每个组成部分的作用和原理，以及发电机的工作方式和特点。
4.柴油机和发电机的日常维护与保养：包括机油更换、空滤器更换、燃油滤清器更换、冷却系统保养等。
培训教程应重点强调维护保养的重要性，以及正确的操作方法和周期。
5.发电机组的安全操作：包括发电机组的启动、停机、运行过程中的安全事项和注意事项。
这些内容应详细介绍操作步骤、注意事项和常见故障的处理方法。
6.电气系统的基础知识：包括电路基本原理、电气设备的分类、电气元件的作用等。
在教程中应重点介绍与发电机组配套使用的电气设备和元件的原理和使用方法。
7.故障诊断与排除：根据实际工作中常见的故障现象，以及故障诊断的步骤和方法，结合案例进行详细讲解。
培训教程应重点强调故障排除的原则和技巧，以提高学员的故障处理能力。
8.柴油发电机组的应用案例：通过实际案例的介绍，可以帮助学员更好地理解柴油发电机组在不同领域的应用，以及各种特殊需求下的解决方案。
通过以上重点内容的培训教程，学员可以全面了解柴油发电机组的工作原理、结构和特点，掌握日常维护与保养的技巧，学会安全操作和故障排除，提高对柴油发电机组的认识和应用能力。
柴油发电机组的培训材料
柴油发电机组的培训材料第一部分：基础知识一、柴油发电机组的定义和工作原理二、柴油发电机组的分类根据用途和功能不同，柴油发电机组可以分为紧急电源发电机组、备用电源发电机组和主电源发电机组。
三、柴油发电机组的结构与组成1.柴油机：主要由发动机本体、曲轴机构、气缸机构、供油系统、冷却系统、起动系统等组成。
2.发电机：主要由定子、转子、定转子之间的绝缘层、接线端子、外壳和水扇等部分组成。
3.调速系统：主要由调速阀、速度控制器、调速电机等组成，用于维持柴油机在额定转速范围内运行稳定。
4.冷却系统：用于保持柴油机工作温度适宜，通常由散热器、泵、风扇等组件组成。
5.排烟系统：用于排出柴油机工作产生的废气，主要由排气管、消声器等构成。
6.控制系统：主要由仪表、控制器、传感器、保护装置等组成，用于对柴油发电机组进行监控和保护。
第二部分：操作指南一、柴油发电机组的日常操作1.确保发电机组处于合适的通风条件下，避免发热设备太近。
2.检查柴油油箱是否有足够的燃油，并定期清洗油箱过滤器。
3.检查发电机组各部分的油液、冷却液和润滑液是否充足，必要时进行添加和更换。
4.定期检查柴油机的进气、排气和供油系统，确保其正常运行。
5.启动发电机组前，检查电气部分是否正常，包括电缆、接线端子等。
6.启动发电机组时，先将其调至空载状态，再逐渐提高负荷，避免过载。
7.关闭发电机组时，应逐渐减小负荷并等待冷却后再停机。
二、柴油发电机组的故障处理1.发电机运行不正常时，先检查燃油供应是否正常，燃油滤清器是否堵塞，燃油管路是否泄漏。
2.柴油机无法启动时，检查起动系统是否正常，电池电量是否充足，喷油器是否工作。
3.发动机噪音过大时，检查排气系统是否堵塞，气缸垫片是否老化。
4.柴油发电机组无法正常输出电压时，检查发电机的定子和转子是否有电气故障。
第三部分：安全注意事项一、柴油发电机组的安全操作1.在操作柴油发电机组时，要穿戴好劳动防护用品，如头盔、耳塞、护目镜、防护手套等。
柴油发电机组技术培训
➢启动：把锁匙从“STOP”（停止）转到“RUN”（运转） 位置， 再经此位置转到 “START”位（启动），可启动机组，当机组正 常着车后，应立即松手，
让锁匙自动回复到“RUN”位。
➢如果机组不能实现正常着车，则启动时间不要超过5~7秒。保 持每次间隔10秒左右，钥匙要完全复位到“STOP”。如果连续 启动了3次仍未能实现正常着车，则要停下来检查机组未能正 常着车的原因，或可查看《柴油机手册》。在确保机组故障 已经排除后，把钥匙重新转到启动位置，启动柴油发电机组。
则应彻底检查没有油压的原因，并排除。
➢重要！在一个未能正常工作的系统中连续启动， 将会引起未燃烧气体积聚在排气系统中，有潜在 爆炸危险。
➢警告！机组必须由取得资格及有经验的技术人员 进行负载接驳和使用操作。
➢重要！禁止机组带载启动
➢用手动输油泵连续地泵油，直感到有泵油阻力、喷油器发出 清脆的吱吱声，且放出困在燃油过滤系统中的空气；
➢检查机组是否有不正常的噪音或振动； ➢检查有否三液泄漏或排烟系统泄漏现象； ➢检查控制系统仪表有无异常的指示，尤其是高水温或低油压，
油压应在机组正常着车后大约10秒内进入正常范围； ➢ 从控制屏检查输出电压和频率。机组的输出电压在工厂已
调好，因此应指示在正常范围内。频率在空载情况下应接 近52Hz（针对机械式调速系统之机组）； ➢调整应由有资格的电工或技术人员进行，发电机输出电压可 通过安装在交流发电机终端盒子内的自动稳压器AVR上的 一个电位器来进行。详细情况请参考《交流发电机手册》
重要！
当柴油发电机组正在运行时，注意锁匙不要 转到START位置，以免对启动马达造成损害。
严寒环境下启动机组 ➢在严寒环境下启动机组，必须要做准备工作。使用
2024版柴油发电机培训ppt教案[1]
![2024版柴油发电机培训ppt教案[1]](https://img.taocdn.com/s3/m/38e1da21001ca300a6c30c22590102020640f24c.png)
确保发电机组周边环境 清洁、干燥、通风良好， 无易燃易爆物品。
04
对发电机组进行空载试 运行，检查是否有异常 响声、震动、气味等。
操作过程中安全防范措施
01
02
03
04
严格遵守发电机组操作规程， 禁止无证操作或酒后操作。
在发电机组运行时，禁止触摸 高温部件和移动部件，以防烫
伤和夹伤。
定期对发电机组进行维护保养， 及时更换磨损部件和老化电气
应用领域
工业、农业、商业、军事、通信等各个领域。
市场需求
随着经济的发展和科技的进步，对电能的需求不断增加，特别是在偏远地区和应急 情况下，柴油发电机的市场需求尤为突出。同时，环保和节能要求的提高也促使柴 油发电机向更高效、更环保的方向发展。
02 柴油发电机结构 与组成
主要部件及功能
发电机
将发动机输出的机械能转化为 电能，供给负载使用。
水泵故障
检查水泵轴承、叶轮及密封件 等部件，对故障水泵进行修复
或更换。
节温器故障
检查节温器工作状况，对故障 节温器进行更换。
05 安全操作规程及 注意事项
操作前准备工作和安全检查
01
确认发电机组处于良好 状态，检查燃油、发动 机油、冷却液等液位是 否正常。
02
03
检查电气系统是否完好， 包括电缆、插头、开关 等是否破损或老化。
01
02
03
关键运行参数
监控发电机的电压、电流、 频率、功率因数、温度、 压力等关键运行参数。
参数调整方法
根据运行参数的变化，及 时调整发电机的励磁、油 门等控制装置，以保持稳 定的输出电压和频率。
数据记录与分析
定期记录运行数据，并对 数据进行分析，以便及时 发现潜在问题并采取相应 的措施。
柴油发电机组初级培训
水泵
冷却系统的作用及组成
作用： 将承受高热机件的热量散到大气中去。 组成： 水泵、散热器（水箱）、风扇、分水 管、机体、缸盖内的水套、恒温阀。
3.燃油供给方式介绍
发动机调速器类别
1.机械调速器燃油供给系统 2.电子调速器燃油供给系数 3.PT泵燃油供给系统 4.电子喷射燃油供给系统
1). 机械调速器
SPEED CONTROL UNIT PART # 873747 SERIAL # V8543
ON C2 SOFT COUPLING OFF
1
2
SPEED ON GAIN STABILITY SPEED RAMPING DROOP OFF
MADE FOR VOLVO BY GOVERNORS AMERICA CORP.
C1 OFF LEADCIRCUIT ON
SPEED CONTROL UNIT PART # 873747 SERIAL # V8543
ON C2 SOFT COUPLING OFF
24 V
F E
A
B C
Jumper B - C To control unit
D
SPEED GAIN STABILITY SPEED RAMPING DROOP
作用： 发动机各机构或系统工作和装配的基 础 组成：
机体、缸套、缸垫、曲轴箱、油底壳
等
曲轴、连杆机构
连杆
活塞
活塞连Hale Waihona Puke 组曲轴、连杆机构作用及组成
作用：
发动机借以产生并传递动力的机构， 可把活塞的直线往复运动转变为曲轴的旋转 运动。
组成：
活塞、活塞环、活塞销、连杆、曲轴、 轴瓦、飞轮等
润滑系统
柴油发电机培训
柴油机和汽油机区别
❖ 燃料特性：
❖柴油：粘度大、挥发性差、自燃性好 ❖汽油：粘度小、挥发性好、燃点相对于柴油高
❖ 燃油供给系统：
❖柴油机：传统的为燃油喷射系统，又称为泵→管→嘴 系统。
❖柴油机的燃油喷射系统结构较汽油机复杂，高压油泵需要一套 驱动机构来驱动，并要带一套调速机构。
❖近代柴油机很多应用了高压共轨电控系统、单体泵电控系统。
三、柴油机基础件
柴油机的基本构成
❖ 机体是发动机的骨架，用于安装和支撑发动机各总成零部件，由气 缸体、曲轴箱、油底壳、气缸套、气缸盖、气缸垫组成。
气缸盖
气缸垫
气缸体
油道和水道 曲轴箱
气缸
油底壳
机体—曲轴箱
❖ 气缸体
❖ 水冷发动机的气缸体和上曲轴箱常铸成一体，一般用灰铸铁铸成， 气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱， 其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋，挺柱腔 、冷却水套和润滑油道、水道等。
❖汽油机：汽油机主要采用化油器式燃料供给系统；近 代汽油机借鉴直喷柴油机的优点，更多的采用了电喷 系统（分进气道喷射和气缸内喷射两种）。
柴油机和汽油机区别
❖空燃比：
❖柴油机：柴油机空燃比只有一种情况：α＞1； 柴油机可实现高增压中冷技术，电控化较汽油 机易实现。因而具有温升功率高、动力强劲、 燃烧更完全和经济性好、排放低等显著特点与 优点

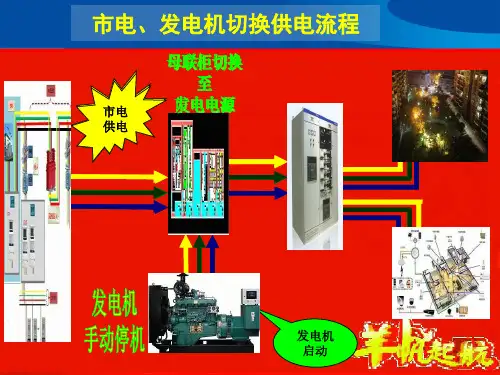

市电、发电机切换供电流程
断市供电电电
柴油机部分
柴油机结构原理
一、柴油机工作原理 及特点
柴油机工作原理
燃料与空气混合后在机器内部燃烧而产生热能， 然后再转变为机械能。
柴油机的基本术语
上、下止点 缸径 行程 工作容积
柴油发电机组培训
• ISO8528 ：1993、GB/T2820-1997 定义：
一套燃油发电机组包括一台或多台有以产生机械 能的RIC（往复式内燃）发动机，一台或多台转 换机械能为电能的交流发电机，以及用于传递机 械能的部件（例如联轴器、变速器等）和合适的 轴承与安装部件。
此定义包括柴油发电机组、汽油发电机组。并且 考虑了并机。控制系统从属于发动机和发电机， 不单独列出。但随着自动控制技术的不断发展， 控制系统已经成为一个重要组成部分才能适应不 断发展的社会和功能需要。
• 电站：一个电站由一台或多台发电机组及其辅助 设备，有关的控制装置和开关装置，以及其适用 的安装场所（防天气影响的一个房间、一个罩或 专用设备）组成。
• 内燃机电站：是由内燃机、发电机、控制系统和 承载装置等组成的技术密集型的机电配套产品， 适用于应急、移动和特殊场合供电。其中工频柴 油发电机组是产量最大、应用最广的一类产品。
控制屏
柴 油 发 电 机 组
交流发电机
柴油机
• 柴油是原料，电能是产品。如果燃油是汽油，则 为汽油发电机组；若为天然气，则为天然气发电 机组。
• 所谓成套设备，是指柴油发电机组由一些独立的 部件组合而成，并且这些独立部件的品质和性能 对柴油发电机组的品质和性能有着重要的影响。 只有优质的柴油机+优质的发电机+优质的控制系 统+优质的成套工艺才能最终等于优质的发电机组。 国际知名柴油发电机组成套商（OEM）主要有卡 特彼勒（CAT）、奥南 (ONAN)、科勒(KOHLER)、 威尔逊(FGW)、法西电(SDMO)等。
柴油发电机组概述—用途
• 柴油发电机组作为一种电源设备，主要有四个方 面的用途：
• 1、自备电源：自发自用，一般为长行功率机组 • 2、备用电源：应急电源，一般为备用功率机组 • 3、移动电源：拖车或车载电源，应急电源 • 4、调峰电源：弥补网电供应不足
2024版康达康明斯柴油发电机组培训资料
柴油机通过压缩空气产生高温高压，使燃油在缸内燃烧，释放能量 推动活塞运动，进而带动发电机旋转发电。控制系统对整个过程进 行监控和保护。
柴油发电机组性能指标与参数
性能指标
主要包括额定功率、额定电压、额 定频率、功率因数、燃油消耗率、 机油消耗率、负载能力等。
参数
包括缸径、行程、排量、压缩比、 点火方式、燃油类型、冷却方式、 启动方式等，这些参数决定了发电 机组的性能和适用范围。
本次培训重点内容回顾
康达康明斯柴油发电机组基本原理与结构
深入讲解了柴油发电机组的工作原理、主要部件及功能。
发电机组运行与维护
详细介绍了发电机组的启动、运行、停机等操作，以及日常维护和保 养知识。
故障诊断与排除
系统讲解了常见故障的原因、诊断方法及排除措施，提高了学员的故 障处理能力。
安全操作规范
强调了安全操作的重要性，让学员了解并掌握了相关安全操作规程。
按照启动程序逐步操作，注意观察机组启动过程 中的各项参数。
停机操作
在停机前逐步降低负载，按照停机程序进行操作。
常见故障识别与排除方法
无法启动
检查启动系统、燃油系 统、进气系统等，确保
无故障后重新启动。
运行不稳定
检查供油系统、点火系 统、进气系统等，调整 参数或更换故障部件。
过载保护
降低负载或检查负载是 否短路，重置过载保护
适用范围及使用注意事项
适用范围：适用于工厂、医院、数据中心、商业 建筑等需要持续供电的场所。
01
使用注意事项
02
04
安装时应按照厂家提供的安装指南进行，确保 安装质量。
05
在使用过程中，应定期进行维护和保养，确 保机组处于良好状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机停机完毕。 6、在断开发电机电源输出空开后，到低压配
电室； 7、手动将
2、废气有毒
应该有合适的废气排出系统，保证发动 机的废气完全排出室外，要经常检查废 气排出系统有无漏气。当发电机房内有 废气时，应先开门窗排出废气再进屋， 以防废气中的一氧化碳使人中毒。
3、运行安全
不要在有爆炸物危险的地方使用发电机 组。 靠近运转的发动机很危险。宽松 的衣服、头发和坠落的工具会造成人身 及设备的重大事故。 运行中的发电机 组，部分裸露的管道和部件处于高温状 态，要防止触摸灼伤。
4、火灾预防
金属物品将导致电线短路，可引发火灾 发生。 发动机要保持清洁，过量的油 污有可能引发机体过热，造成设备损坏 及火灾发生。 要在发电机房内方便的 地方放置数个干粉或CO2气体灭火器。
5、启动安全
在极寒冷的环境下，启动发电机组需要 预热装置，千万不能用明火烘烤机体， 蓄电池电解液温度最好保持在10℃以上， 才能使蓄电池提供出足够的电力。
二、柴油发电机组的安全使用规 则
只有正确地操作、维护和保养才能保证 设备安全地运行，避免人身和设备危害 的唯一方法是严格遵守操作规程和有关 安全规则。
1、注意触电危险
发电机组的电力进入公用线路必须经过 具有机械连锁的转换开关（ATS)，确保 与市电的隔离。 机组必须可靠接地， 必须使用绝缘工具进行带电设备的检修， 在潮湿的环境下更要注意触电危 险。 遵守所有的电气规定，设备的电 气部分安装和检修必须由具备资格的专 业电气人员进行。
三、发电机启动步骤
1、确定是市电电网停电； 2、手动断开变压器低压进线柜断路器； 3、检查发电机机油油位、柴油油位以及冷却液液位是否
在要求刻度内； 4、确定发电机电源输出空开在断开位置； 5、确定速度控制开关在“低速”位置上，打开电源开
关； 6、插入钥匙后，顺时旋转钥匙，发电机启动； 7、发电机低速运行5-10分钟后，将速度控制开关打到
“高速”； 8、发电机运行平稳后，合上发电机电源输出空开； 9、按下低压配电室发电机进线柜断路器合闸按钮； 10、发电机启动送电完毕，每隔半小时检查一次柴油油
位。
四、停机步骤
1、确定市电电网来电； 2、按下发电机进线柜断路器分闸按钮； 3、断开发电机电源输出空开； 4、5分钟后将发电机速度控制按钮打到“低速”
柴油发电机培训
一、柴油发电机工作原理
从能量转换的角度来分析柴油发电 机组的三大部件： 柴油机：将柴油燃烧产生的热能转换为 机械能，从而带动发电机转子转动。 发电机：将柴油机输出的机械能，通 过电磁感应转换为电能输出。 控制系统：对发电机输出的电能进行 监测、控制、分配，保证柴油机、发电 机的正常运行。
