汽轮机安装演示文稿
3.1.负荷集中的地方； 3.2.台板地脚螺栓的两侧； 3.3.台板的四角处； 3.4.台板加强筋部位应适当增设垫铁； 3.5.相邻两迭垫铁之间的距离一般为300-700mm。
汽轮机本体安装流程
四、低压Ⅰ号、Ⅱ号缸台板及前轴承座台板就位 台板检查完毕垫铁布置完毕后，就可以进行台板的就位工作。 1.按基础纵、横向中心线，参照低压缸台板图、前轴承座台板图及轴系找 中图，在垫铁上安装台板。检查台板上各孔与地脚螺栓之中心偏差并予以修 正。 2.按轴系找中图要求，检查设定标高及水平。台板上平面应比设定标高约 低1mm。 3.清洁台板，注意检查各台板之润滑油注油管孔应畅通，然后装入螺塞封 口。 4.初步将台板紧固于基础垫铁上。
汽轮机本体安装流程
六、前轴承座就位及找正 1.就位前应于轴承座底部装焊好套装短管，定中心梁预装于前轴承座后端 面，检查猫爪处支撑键及垫片应按要求装妥。按安装要求配好滑销系统的滑 块与滑块槽的接触及间隙，保证高中压缸与前轴承箱连接后前轴承箱能随高 中压缸膨胀自由滑动。 2.检查轴承座与台板结合面之接触情况应良好。 3.在台板滑动面上,涂二硫化钼油膏，然后将前轴承座就位在台板上,参考 机组轴系找中图，计算出轴承的标高，采用拉钢丝找中方法，初校轴承座中 心线与基础线相一致，按机组纵切断面图，给定轴承座轴向距离，调整基础 台板，使轴承座纵横向中心线符合汽轮机轴线及标高，用合象水平仪测量并 调整好轴承座的纵向扬度及横向水平。其横向水平偏差符合有关规定。调整 好后紧固地脚螺栓。 4.以低压Ⅱ号外缸找中定位孔为基准，拉钢丝校准前轴承座洼窝横向中心 。同时，按轴系找中图，调整台板下垫铁，找正前轴承座标高。同时，找正 横向水平。 5.复查#1、#2轴承开档尺寸应符合图纸要求。
汽轮机本体安装流程
二、本体安装前的设备检查 1.按出厂装箱清单核对箱号、箱数、名称、公司代号及规格等。 2.开箱后，对各零部件进行清点、检查。并作好记录。 3.开箱后对零部件妥善保管，加强防护。必要时重新封装箱。 4.设备预组合。目的是及时发现并消除缺陷，以减少安装时返修量。 4.1.各配合面的检查、修正。如检查、修正各支座与台板结合面之接触情 况，要是接触均匀，接触面积大于75%，局部间隙不大于0.05mm。按图纸 要求，检查、修正各键与键槽的接触及配合情况。各汽缸、持环及隔板等件 检查，除外观检查外，主要检查各接合面、螺孔及有关静叶等是否有机械损 伤或加工、装配质量问题。 4.2.各级隔板汽封、围带汽封、平衡活塞汽封及端汽封等清点、检查，并 注意各级及每付汽封环与相应部套之顺序编号及钢印是否正确。汽封环拆装 时注意单个汽封要编号标记，以免装错。 4.3.各轴承及轴承座检查。除检查材质缺陷及各进出油管是否清洁、畅通 外，还应按技术要求对各轴承进行解体检查。轴承座进行煤油渗漏检查。前 轴承座最好是在台板就位前进行煤油渗漏试验。 4.4.转子一般无特殊要求只做外观检查。
N600-24.2/566/566汽轮机俯视 图
汽轮机本体安装流程
一、基础检查及验收 基础检查的目的，主要是校对机组的纵向及横向中心线至各预埋件的相对距 离尺寸及标高。主要项目如下：
1.检查汽轮机运行层混凝土顶面标高，凝汽器基础平台标高。 2.检查基础中心线。本机组以Ⅰ号低压缸排汽口中心为基准。 3.根据纵、横中心线，核对各固定板中心与机组中心线重合度。检查各预 埋固定板标高、垂直度及两侧面的光洁度。 4.根据设计图核对个地脚螺栓数量、规格、位置及标高。 5.核对主汽阀、再热主汽阀各基础固定板、阀门支撑梁等相对机组中心线 之相对位置尺寸及标高。 6.核对基础中预留的各管道及电器套管孔，低压排汽口、各凝汽器空间， 发电机冷却器及电缆空间，以及轴承座台板底部基础进出油孔之位置、尺寸 及走向等。 7.检查各辅助设备的基础中心线及标高。 8.检查并记录基础沉降观察点之标高（土建部门负责）。 9.基础检查完毕后，在各低压缸、轴承座、发电机等基础孔洞处，应在设 备就位前预先做好二次灌浆用的内挡板。
600mw汽轮机、 发电机本体安装与
检修
第一篇
汽轮机本体安装
600MW汽轮机安装
汽轮机纵剖面图
低压II:2X7级
低压I:2X7级 中压:8级 高压：1+11级
600MW汽轮机安装
汽轮机侧视图
600MW汽轮机安装
汽轮机俯视图
汽轮机概况 600MW汽轮机安装
汽包 本机组是上海汽轮 机股份有限公司生产的 N600-24.2/566/566型 汽轮机,为超临界、一 次中间再热、三缸四排 汽、单轴、双背压、凝 汽式、八级回热抽汽型 式，具有高效率、大功 率、自动化水平高等优 点。高中压部分采用合 缸分流结构，低压缸采 用双流反向结构。
汽轮机本体安装流程
七、高中压外缸下半就位及找正 1.检查主蒸汽管道、再热蒸汽管道及抽汽管等高中压外缸下部零部件应预 先吊入基础孔内。 2.高中压外缸下半翻身。清洗完高中压外缸下半猫爪后（同时进行缸体及 接管的光谱检查工作），将高中压外缸下半翻身。 3.高中压外缸下半就位，使汽缸前、后4个猫爪搁于前轴承座及中轴承座 支承键上。高中压外缸就位时，其轴向位置参考为：高中压外缸前、后端定 位中心梁处开档尺寸。 4.以低压Ⅱ外缸找中定位孔为基准拉钢丝，找正高中压外缸横向中心，同 时，调整好横向水平。
汽轮机本体安装流程
十、高中压缸负荷分配（猫爪弧垂法） 1.高中压缸找正完毕后，缸内零部件先不吊出，待负荷分配完毕再吊。 2.猫爪的垂弧记录。在全实缸状态下，检查猫爪的垂弧。测量方法为：测 量时在汽缸上架设千分表监视，用行车或者千斤顶将下汽缸前端稍稍抬起， 抽出一侧猫爪下部的横销和安装垫片，然后松下行车吊钩或者千斤顶，则汽 缸前端自由下落。此时测量猫爪与承力面的距离A及安装垫片厚度B。B-A即 为弧垂值，该值应与抽出猫爪横销与安装垫片前后千分表的读数差相吻合。 如果不相同，则应调整支承键下的垫片或前轴承箱基架下的垫铁，使左右猫 爪所承担的负荷基本相等。一般左右猫爪下垂量之差应小于左右猫爪下垂量 平均值的5%。电端猫爪下垂量的测量与调端猫爪下垂量的测量相同，所不同 的是在测量电端猫爪下垂量之前，调端猫爪上的两只螺母应拧紧。 3.按轴系找中图要求，复找、调整好轴系中心。
汽轮机设计、安装特点
ห้องสมุดไป่ตู้
汽轮机设计、安装特点
锚固板均位于低压缸中部
机组绝对膨胀死点 L型垫片保证找中
低压缸轴向定位锚固板
所有锚固板形式相同
厚钢板梁侧焊25钢筋
低压缸横向定位锚固板
汽轮机设计、安装特点
四、管道系统
管道挠性连接，减小阀门支架所承受的外力。主调阀和再热阀门布 置在机组两侧,采用浮动式支架，与设计院管道挠性连接，减小阀门 支架所承受的外力。
汽轮机设计、安装特点
一、具有世界先进水平的设计技术： 1)稳定性的可倾瓦轴承； 2)蜂窝式及布莱登汽封； 3)表面防冲蚀技术； 4)高强度的叶根及轮槽型线； 5)整锻无中心孔转子； 6)高温调节级三联体叶片设计； 7)ILB整圈自锁阻尼长叶片设计；
汽轮机设计、安装特点
二、高中压部分结构特点： 1)高中压合缸结构, 包含高、中 压内缸，降低外缸的工作温度、压力 ； 2)高中外压缸采用高窄法兰、下 猫爪支撑、汽缸与轴承座间有定中心 梁； 3)高中压转子为整锻、无中心孔 转子,无需中速暖机； 4)反动式,轴向间隙大； 5)推力自平衡,有三档平衡活塞； 6)所有平衡螺塞均不需要揭缸即 可安装； 7)进汽、抽汽插管与内缸、外缸 之间采用密封环结构保证密封；
汽轮机本体安装流程
十一、低压Ⅰ号、Ⅱ缸通流部分动静间隙的测量及调整 1.将清洁好的低压内缸、各低压静叶持环、进汽导流环及各级隔板等等分 别吊入低压外缸中就位。 2.按图装上各级汽封弧段,装配好3#-6#轴承。 3.将低压转子吊入汽缸，转子按“K”值定位，为验证扣缸后转子整定值 K值，在整定好的情况下，测量汽缸端面至转子外端平面之距离“LA”，并 做好标记及记录。 4.测量并记录通流部分各轴向动静间隙。通流轴向间隙分两次进行测量， 第一次将转子的危急遮断器飞锤向上，第二次将转子顺转90°进行测量。 5.测量并记录通流部分各级径向汽封间隙（包括前后汽封、围带和隔板汽 封等）。 5.1实测各汽封之径向间隙,两侧间隙用塞尺测量,底部间隙用压铅丝法或者 贴胶布法检查。 5.2实测上下、左右之间隙并记录，按要求进行计算、提供调整量。 5.3根据供给尺寸，可采用修刮汽封齿或弧段的方法，同时也可采用调整 相关部件两侧支承键下垫片的方法来满足图纸径向间隙的要求。 5.4各动静间隙调整合格后，将低压内缸等件上半扣上。
汽轮机本体安装流程
五、低压Ⅰ号、Ⅱ号外缸下半就位、拼装及找正 1.低压缸下半安装前，应仔细检查各部件的衔接。 2.将低压外缸下半三片分别吊放于基础台板上，采用水平拼缸法，以垂直 中分面的近水平中分面处拼缸用定位销为基准，分别将前、中、后三片缸拼 合；同时，检查各垂直结合面间隙并涂以密封脂；然后装入偏心销、套及定 位螺栓，拉钢丝校正三片外缸中心合格后，拧紧各连接螺栓。 3.参照轴系找中图，按机组纵、横中心线为基准，调整两只低压缸位置， 找正#5、#4轴承档中心距离，找正低压外缸（前、后轴承座）横向中心。 调整台板下垫铁，找正低压外缸前后轴承座标高。同时，找正横向水平。 4.逐步固紧地脚螺栓，消除汽缸底脚支承面与台板结合面间隙，该间隙应 不大于0.05mm。 5.上半缸与下半缸组合：将前、中、后上半缸逐件吊放于下半（预先将排 汽导流环吊装于上半缸上），装上水平中分面各紧固件及定位销，拧紧垂直 结合面螺栓，同时，检查结合面间隙。再于各垂直结合面上涂以密封脂，并 配入各偏心销、套及定位螺栓组件，拧紧垂直结合面螺栓。 6.检查汽缸上、下半水平中分面间隙应小于0.03mm;再检查低压缸台板 与汽缸底脚支承面的间隙，并消除之。然后，拆开上缸组件，吊开，搁平。
汽轮机本体安装流程
九、汽轮机各汽缸内部零部件找中 1.将低压缸内静叶持环、进汽导流环、排汽导流环分别吊入低压汽缸，两 只低压外缸下部与内缸间的偏心定位销以制造厂供的工艺销代替。 2.高中压缸内高压喷嘴、静叶持环、汽封体、平衡活塞环等部件严格按照 图纸要求的吊装顺序吊入缸内，以免卡死。 3.将高中压转子及两根低压转子分别吊入汽缸。以转子为基准，按转子装 配图要求分别调整、找正各汽缸内部零部件中心，使其符合设计及规范要求 。 4.低压缸找正完毕后，重新配准、装上两只低压外缸下部与内缸的正式偏 心定位销，复校中心，应无太大变化，否则应重新调整，使其满足设计要求 。 5.汽缸找中完成。应再在测量位置对每个应测数据测量两次，并按要求记 录。
汽轮机安装方案介绍教学文稿
目录一、概述。
2二、编制依据。
4三、施工准备。
4四、汽轮机安装。
4五、调节保安系统安装。
15六、发电机安装。
15七、质量保证措施。
16八、安全文明施工。
17九、环境保护措施。
17十、环境因素、危险辨识评价记录表。
18 一、概述1、汽轮机主要技术参数本汽轮机由洛阳中重发电设备有限责任公司制造，单缸、低压冲动空气冷却式汽轮机发电机，用于中广核青海太阳能热发电技术试验项目汽轮发电机组土建、安装及调试项目，以提供电力供应。
1.1主汽门前蒸汽参数及其允许变化范围：正常： 2.6MPa/ 375℃最高： 2.8MPa/ 380℃最低： 2.4MPa/375℃1.2汽轮机额定功率：1500KW1.3汽轮机额定转速：5600r/min1.4汽轮机临界转速：3359r/min1.5汽轮机旋转方向：顺气流方向看，汽轮机的转向为顺时针方向。
1.6排汽压力：在额定负荷时：（绝）0.015Mpa1.7汽机本体主要件重量：汽轮机全量25.1 t转子 1.122 t汽轮机上半重量（即检修时最大起重量）： 3.1 t1.8汽轮机本体外形尺寸（mm）：长×宽×高4451×3770×27151.9汽轮机中心高（距运转平台）：1050mm。
2、调节系统参数2.1 汽轮机在稳定负荷及连续运转情况下，转速变化的不均匀度为4.5+0.5%。
2.2 汽轮机调整器调速范围，能将正常运行转速作-4%--6%的改变。
2.3汽轮机突然抛全负荷时，最大升速不超过危急遮断器的动作转速。
2.4调节系统的迟缓率小于0.5% 。
2.5危急遮断器的动作转速6104～6216r/min，危急遮断器动作至主汽门关闭。
2.6汽轮机转子轴向位移小于0.7mm。
2.7润滑系统油压力0.0588～0.0784MPa。
3、汽机结构说明3.1汽轮机大件包括有：汽轮机本体、齿轮箱、冷油器、注油器、电动油泵、润滑油泵、输水膨胀箱及油箱底盘等。

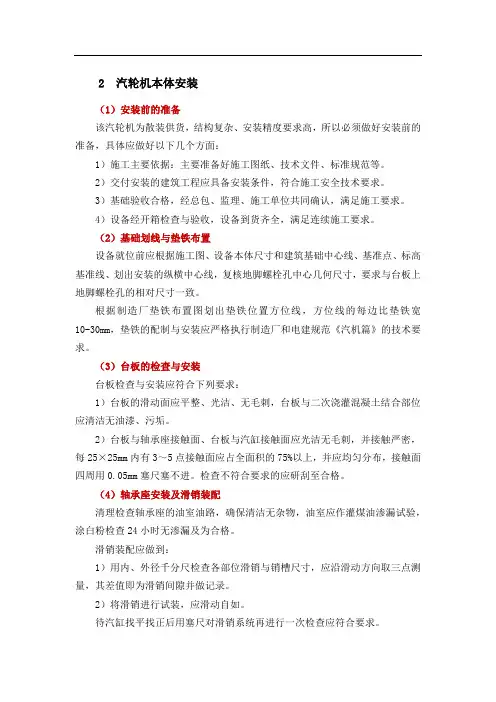

汽轮机的安装
汽轮机的安装一、台版安装汽轮机基础尺寸检查：检查地脚螺栓及埋件的位置、数量及预埋质量。
基础表面台板水泥垫块位置按要求打磨，铲毛。
台板就位及水平标调整。
制作水泥垫块模盒并浇筑水泥垫块。
台板与水泥垫块接受检查，台板水平度及标高检查调整。
二、低压缸安装A低压外缸下缸组合，清理下半汽缸各法兰面，依次吊入各段，并检查垂直法兰面张口情况。
调整各段段差与水平。
正式组合时，在垂直中分面上图上密封汁（胶），连接后，点焊垂直法兰面的偏心销与螺栓。
A低压外缸上半组合，清理上半汽缸各法兰面,依次吊入各段，检查水平中分面间隙及垂直法兰面张口情况。
正式组合时，在垂直法兰面涂密封胶，装入水平中分面销子，拧紧低压外缸上半垂直结合面螺栓，割取外缸上半（这话我也没懂），防变形拉芯。
水平中分面螺栓临时拧紧。
测量、记录仅1/3螺栓状态下水品中分面间隙。
B低压外缸下半组合（无音，和A的组合一样）B低压外缸上半组合（无音，和A的组合一样）低压外缸初步找正：拉钢丝，检查低压外缸纵横中心线与接触中心线重合，检查记录汽缸水平。
低压内缸安装：低压内缸下半安装：低压内缸水平调整，低压静气室（静叶片）安装。
低压内缸上半安装：低压内外缸同心度检查与调整：低压内缸猫爪垂弧实验：三、轴承箱安装：中间轴承箱安装就位；前轴承箱安装就位；盘车箱安装就位；检查并调整轴承箱的轴向位置，标高及水平：以A低压缸中心为基准，调整各轴承箱中心；依次安装各支持轴承及推力轴承。
检查各轴承垫块的接触情况；确认各轴承的进口及排油口位置正确。
四、高中压缸安装：高中压外缸下半就位：调整高中压外缸与前、中轴承箱的开档距离。
以A低压缸中心为基准，对高中压缸两端的汽封洼窝找中，并调整中分面水平。
安装高中压外缸与轴承相间的定位键调整垫片。
高中压内缸下半安装：五、高中压缸合缸找中：扣合高中压内外缸上半，检查并记录水平中分面间隙。
紧水平中分面1/3螺栓，测量记录水平中分面间隙，以1号和2号轴承外油档洼窝中心为基准拉钢丝。
