船舶电站调试程序与步骤
船用主配电板、应急配电板调试作业指导书
船用主配电板、应急配电板调试作业指导书1000字一、前言船用主配电板和应急配电板是船舶重要的电力设备。
调试作业是安装后的必要环节，不合理或不合格的调试工作会对船舶电力系统的正常运行产生不良影响，甚至对船舶运行造成安全隐患。
二、调试前准备1.对主配电板和应急配电板进行检查，确定设备安装齐全、固定牢固、配件完好无损。
2.清除配电板周围杂物，确保操作空间、视野清晰，营造良好的操作环境。
3.确认电源的输入参数、负载以及保护设置是否与实际情况匹配。
如：输入电压、频率、相数是否符合电器设备的要求；电器设备的额定电流和桥接电流是否匹配等。
三、主配电板调试1.检查基础设施与线路检查主配电板地脚螺栓是否安装紧固，距离基础盘是否有垫片、垫缓冲等；检查主配电板输入、输出线路是否正确连接。
确认无误后对设备进行听、看、摸、打针等操作，确保设备无误。
2.检查专用电气设备检查主配电板上的专用电气设备是否正常。
如：接触器动作时是否继电器的灯能够亮起；电压表、电流表、转速表能够正常指示等。
确保专用电气设备运转正常。
3.检查保护装置检查保护装置是否正确安装和连接。
如，电源及电缆的保护装置、断路器、熔断器、接触器的过载、短路保护及正反转保护等。
进行过载、短路测试，模拟真实的电器设备负荷，确保保护装置能够准确、可靠的保护电器设备。
4.调整设备参数对主配电板输出的电压、频率等参数进行调整，需要根据实际电器设备的要求才能进行调整。
进行输出电压、频率测试，确保其能够满足要求。
5.负载测试连接真实负载，进行实际的负载测试，观察主配电板负载的运行状态是否正常。
在负载测试过程中，要注意设备的变化，从而及时发现问题并解决。
6.纠正偏差如果负载测试发现主配电板输出的电压、频率或是电流存在偏差，要及时进行纠正，直到设备参数能够达到设备要求。
四、应急配电板调试1.检查电源和电路对应急配电板的电源和电路进行检查，转换开关应该在待机、正常、自动等位置测试，顺序不可打乱。
船舶柴油发电机组调试方法和过程设计
前言随着工厂转换模式的步步深入，市场化的竞争机制对产品的周期及质量要求提出了更高的要求。
特别是我公司制造的出口船系列产品。
周期短，质量要求高，船舶下水后就进入系泊实验阶段，而船舶电站的通电调式则是所有系泊试验的基础，也就是船舶电气系泊试验的重点和难点。
也就是所有系泊实验的开始。
电站是全船动力系统的心脏。
由于船舶电站容量小是全船动力系统的心脏。
由于船舶电站容量小，当大的电动机启动时，对电网的冲击比较大，因而对船舶电力系统的稳定性提出了较高的要求。
同时发动机具有较大的承受过载的能力。
由于船舶工况变动频繁，要求船用并车装置简单,可靠，而主配电装置时船舶电力系统的中枢，其作用是控制和监视主发电机的工作情况，并将主发电机输出的电能按需求向全船电网进行分配。
主配店装置的结构复杂零部件很多，在这种情况下，如何规范合理的进行调式就成了船舶系泊试验正常进行的前提条件。
【目录】正文一: 船舶柴油发电机组调试方法和过程正文二: 主配电板功能试验正文三：针对主配电极通电前的检查工作的步骤化提出个人见解谢词参考文献【摘要】本文主要就船舶电站的调试过程进行详细的阐述，同时对船舶主要配电装置过程的规范化个步骤化提出自己的见解。
【关键词】步骤化调试联锁负荷转移一船舶电站的试验1.1主配电板通电前的检查及通电工作在完成船舶电站的试验前，我们先要做好主配电板的通电工作;其工作程序如下;1.1.1检查配电板外观的完整性，内部零件及部件是否完好无损1.1.2检查设备内部是否有杂物，清洁设备内外的灰尘1.1.3检车设备内部链接固定是否紧固可靠1.1.4检查设备屏与屏之间汇流排连接是否紧固可靠屏与屏之间的控制线过屏线连接是否可靠1.1.5检查设备的安全接地是否牢靠1.1.6检查设备电缆连接的正确性1.1.7检查设备内输出大载面动力电缆连接是否牢靠1.1.8拆卸设备仪表送检1.1.9设备仪表复装1.1.10关闭设备面板上所有220V屏及450V屏空气开关1.1.11检查设备面板上所有空气开关是否关闭1.1.12检查整个电网绝缘应不小于5MΩ1.1.13合上仪表回路开关1.1.14检查岸电箱至主板之间的连接电缆连接是否准确1.1.15检查主板至变压器变压器至220V屏之间的连接是否正确通过以上步奏，对主板进行详细检查通电正确无误后，方可进行下面的发电机组试验。
《船舶自动电站的使用管理和监控调节》实验指导书
船舶自动电站的使用管理和监控调节》实验指导书一、实验目的1、掌握自动电站的基本工作原理和功能；2、掌握重载询问的基本功能和操作；3、完成手动或自动操作，通过监控调节维持电力系统的正常运行。
二、实验要求1、独立完成训练项目内的全部内容，操作顺序正确，动作准确无误；2、在规定的时间内完成训练项目，不得出现任何警报或因操作引起的故障。
三、实验设备轮机模拟器，包括船舶电站、大型动态模拟屏和辅助系统控制箱等。
四、实验初始条件1、岸电供电；2、主、副空气瓶压力在工作范围内；3、发电机膨胀水箱水位正常；4、发电机滑油循环柜油位正常；5、日用“ MDO和“ HFO油柜油位正常。
五、实验内容及步1、起动发电机前的准备1）在图解板上检查发电机热工条件①开启副空气瓶出口阀；②开启日用“ MDO 油柜出口阀，气动柴油泵自动起动，如应急配电板有电后，电动柴油泵自动起动，气动柴油泵停止；③开启“ MDO 燃油系统各阀；④将预供滑油泵工作方式选“ ON或“ AUTO ;2）设置起动方式在机旁控制箱上：检查热工条件指示灯状态，将控制地点选择旋钮由“机旁” 转至“遥控”；2、自动电站状态的设置：1）自动电站主配电板的手动操作：①在主配电板上确认热工条件具备，“ READY TO START灯亮；②在配电板上遥控起动血1发电机，切除岸电，手动合闸；③起动停港淡水泵和停港海水泵；④发电机换油操作：在示教屏上开启相关阀件，开启燃油加热器，在集控台发电机换油板上选择油品及油路。
2）自动电站的全自动操作-- 重载询问（侧推器）自动增机：①设置发电机的优先级和主从关系，各发电机设为“遥控”及“自动” ；②重载询问操作（侧推器）：按下带灯“重载询问”按钮，灯闪，电网功率无余量，备用机组自动起动，自动合闸，自动并电，侧推器主开关在“允许合闸” 灯亮后自动合闸，发电机组自动均分负荷。
③当侧推器起动后，在驾驶台对侧推器进行操作，起动液压系统，进行侧推操作，观察配电板电流变化；④侧推器选择开关置于“ ACBOPEN位置，卸去侧推器，配电板上“轻载” 灯亮并报警，延时自动进行负载转移，使一台发电机自动解列，原动机再延时停机；⑤在驾驶台也可进行重载询问，过程同前，并可进行“应急停”操作；⑥如果电站在手动状态，需使用侧推器，可进行全手动操作。
船舶建造调试作业指导书
船舶建造调试作业指导书调试是船舶建造和维修过程的一项重要程序，项目多、时间紧、涉及工种多、技术要求高，因此，船舶企业必须规范调试作业流程，明确调试标准，才能确保船舶质量和交期。
一、机舱泵调试1.使用工具和设备电流表、兆欧表、模拟压力测试仪、秒表。
2.作业前2.1 准备相关图纸和资料。
2.2 了解并掌握所有设计图样及使用说明书等技术文件。
2.3 准备调试和合格测量工具：如扳手、绝缘表和电流表等。
2.4 船舶压载到一定水位，确保海水泵能够吸到水。
2.5 机舱条件：(1)管路系统安装正确、完整。
需进行管路密性的，报验结束；(2)电气接线正确、完整；(3)泵名称、规格、型号和工作参数以及附件必须与设计图样要求一致；(4)泵外部及环境做检查，不允许存在本身构造之外任何不相干多余物品如螺栓、螺母、工具等其它杂物，并清除一切杂物。
2.6 设备安装应满足设计图样的要求，所用垫块、垫圈、螺栓等要符合设计图样的要求。
2.7 检查外接线路，相关管路系统按图样要求正确接妥并贯通。
对于有两级起动的泵，应特别注意接线是否正确。
2.8 检查泵外观是否有碰痕、擦伤、零部件缺损及杂物污染等现象。
2.9 确认应注入油脂的部位是否已注入油脂。
3.作业中3.1 在冷态情况下，测量电机绝缘电阻。
3.2 在无载荷情况下，先点动启动数次，确定转向正确。
若转向不正确，应调换任意两个相序位置。
3.3 试启动成功后，调试人员应测量泵的起动电流和工作电流，对于两级启动的泵，应测量两级起动的起动电流。
运转平稳，再测量其工作电流。
3.4 试运转一段时间后确认运转平稳，无异常振动和噪音出现，泵的各项工作温度、压力和排量等技术参数都在正常范围内，可以按试验大纲要求进行调试。
3.5 在带自吸装置无压力时，水环真空泵依靠磨擦轮啮合随主泵转动，当主泵出口压力达到一定值，水环真空泵传动装置应自动脱开。
如果水环真空泵不能正常工作，应调节手动手柄及锁紧机构，确保磨擦轮离合机构在水压缸作用下能够实现主泵引水。
船舶电站调试与故障分析诊断

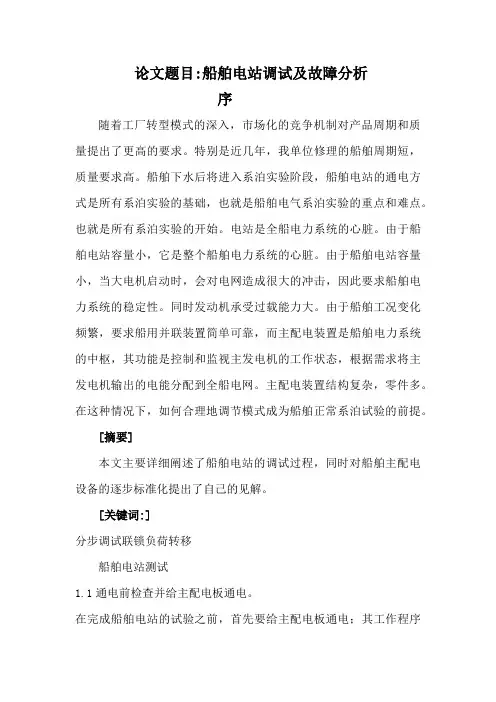

论文题目:船舶电站调试及故障分析序随着工厂转型模式的深入，市场化的竞争机制对产品周期和质量提出了更高的要求。
