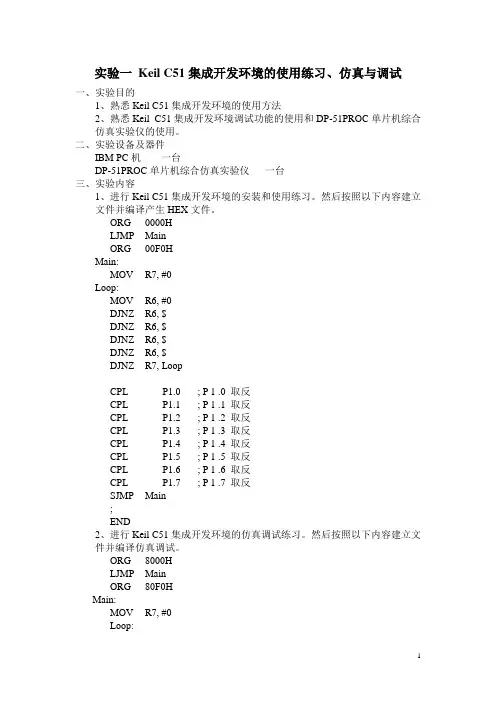

实验一 Keil C51集成开发环境的使用练习、仿真与调试
实验一Keil C51集成开发环境的使用练习、仿真与调试一、实验目的1、熟悉Keil C51集成开发环境的使用方法2、熟悉Keil C51集成开发环境调试功能的使用和DP-51PROC单片机综合仿真实验仪的使用。
二、实验设备及器件IBM PC机一台DP-51PROC单片机综合仿真实验仪一台三、实验内容1、进行Keil C51集成开发环境的安装和使用练习。
然后按照以下内容建立文件并编译产生HEX文件。
ORG 0000HLJMP MainORG 00F0HMain:MOV R7, #0Loop:MOV R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0 取反CPL P1.1 ; P 1 .1 取反CPL P1.2 ; P 1 .2 取反CPL P1.3 ; P 1 .3 取反CPL P1.4 ; P 1 .4 取反CPL P1.5 ; P 1 .5 取反CPL P1.6 ; P 1 .6 取反CPL P1.7 ; P 1 .7 取反SJMP Main;END2、进行Keil C51集成开发环境的仿真调试练习。
然后按照以下内容建立文件并编译仿真调试。
ORG 8000HLJMP MainORG 80F0HMain:MOV R7, #0Loop:MOV R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0 取反CPL P1.1 ; P 1 .1 取反CPL P1.2 ; P 1 .2 取反CPL P1.3 ; P 1 .3 取反CPL P1.4 ; P 1 .4 取反CPL P1.5 ; P 1 .5 取反CPL P1.6 ; P 1 .6 取反CPL P1.7 ; P 1 .7 取反SJMP MainEND四、实验要求1、熟练掌握Keil C51集成开发环境的工程建立、编辑与编译功能。

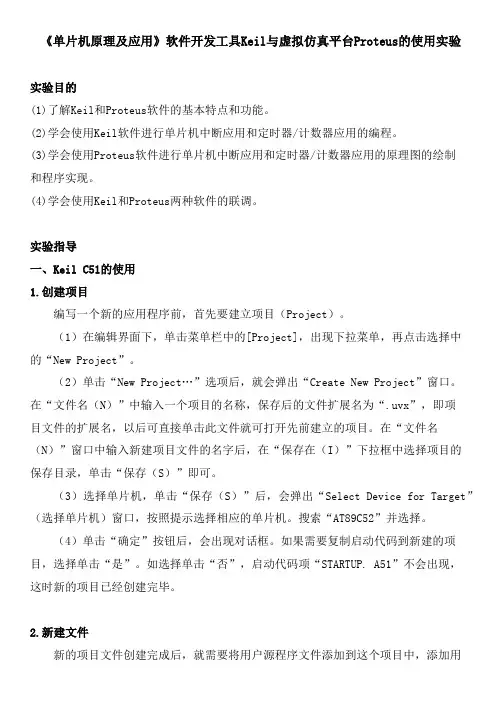

《单片机原理及应用》软件开发工具Keil与虚拟仿真平台Proteus的使用实验一
《单片机原理及应用》软件开发工具Keil与虚拟仿真平台Proteus的使用实验实验目的(1)了解Keil和Proteus软件的基本特点和功能。
(2)学会使用Keil软件进行单片机中断应用和定时器/计数器应用的编程。
(3)学会使用Proteus软件进行单片机中断应用和定时器/计数器应用的原理图的绘制和程序实现。
(4)学会使用Keil和Proteus两种软件的联调。
实验指导一、Keil C51的使用1.创建项目编写一个新的应用程序前，首先要建立项目（Project）。
（1）在编辑界面下，单击菜单栏中的[Project]，出现下拉菜单，再点击选择中的“New Project”。
（2）单击“New Project…”选项后，就会弹出“Create New Project”窗口。
在“文件名（N）”中输入一个项目的名称，保存后的文件扩展名为“.uvx”，即项目文件的扩展名，以后可直接单击此文件就可打开先前建立的项目。
在“文件名（N）”窗口中输入新建项目文件的名字后，在“保存在（I）”下拉框中选择项目的保存目录，单击“保存（S）”即可。
（3）选择单片机，单击“保存（S）”后，会弹出“Select Device for Target”（选择单片机）窗口，按照提示选择相应的单片机。
搜索“AT89C52”并选择。
（4）单击“确定”按钮后，会出现对话框。
如果需要复制启动代码到新建的项目，选择单击“是”。
如选择单击“否”，启动代码项“STARTUP. A51”不会出现，这时新的项目已经创建完毕。
2.新建文件新的项目文件创建完成后，就需要将用户源程序文件添加到这个项目中，添加用户程序文件通常有两种方式：一种是新建文件，另一种是添加已创建的文件。
(1)单击快捷按钮，这时会出现一个空白的文件编辑画面，用户可在这里输入编写的程序源代码。
(2)单击中快捷按钮,保存用户程序文件，这时会弹出窗口“Save As”的对话框，在“保存在(I)”下拉框中选择新文件的保存目录，这样就将这个新文件与刚才建立的项目保存在同一个文件夹下，然后在“文件名(N)”窗口中输入新建文件的名字，如果使用C51语言编程，则文件名的扩展名应为“.c”。
实验一 KEIL软件的使用及P1口控制
实验一KEIL软件的使用及P1口控制一实验目的1、学习KEIL软件的使用方法及单片机实验平台2、学习P1口的控制方法3、学习延时子程序的编写和单片机延时计算方法二实验原理1、KEIL软件是德国Keil公司开发的基于Windows平台的单片机集成开发环境软件。
KEIL软件包括编译器、连接器、库管理器和仿真调试器，通过集成开发环境(μVision)将这些部分组合在一起。
2、P1口是一个八位的准双向I/O口，其中一位的内部结构如图所示，输出驱动电路有一只场效应管和一个上拉电阻组成。
每一根口线都可以分别定义成输入或输出线。
做输出线时，写入“1”，则Q’为“0”，T1截止，P1.X输出高电平，写入“0”，则Q’为“1”，T1导通，P1.X输出低电平。
做输入线时，必须先向该口线写“1”，使T1截止。
3、程序延时分析方法：延时=指令个数X机器周期机器周期=12÷nMHZ n为单片机时钟频率三实验要求与步骤实验(一)：用P1口做输出口，接八位逻辑电平显示，程序功能使发光二极管从右到左轮流循环点亮。
1、使用单片机最小应用系统1模块。
关闭该模块电源，用扁平数据线连接单片机P1口与八位逻辑电平显示模块。
（并口线与右侧的8个插孔是串联等效的。
）2、用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。
3、打开Keil uVision2仿真软件，首先建立本实验的项目文件，接着添加P1_A.ASM源程序，进行编译，直到编译无误。
4、进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。
5、（先接通仿真器电源再开启试验箱电源）打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。
发光二极管单只从右到左轮流循环点亮。
注：软件具体操作见附录实验(二)：用P1.0、P1.1作输入接两个置位开关，P1.2、P1.3作输出接两个发光二极管。

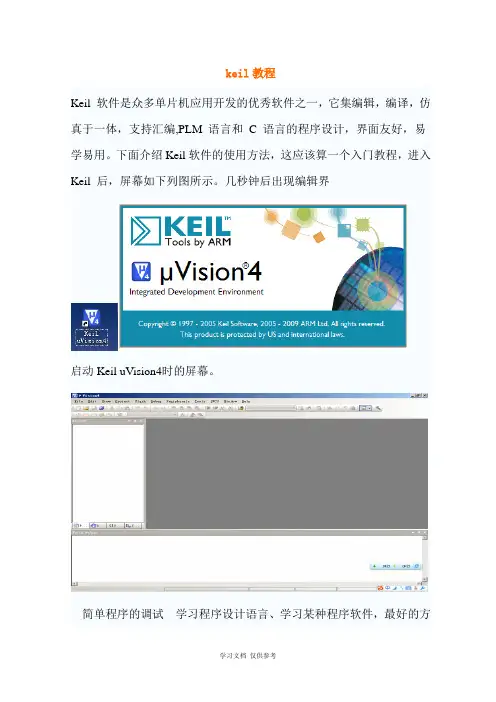

单片机原理keil使用教程
keil教程Keil 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。
下面介绍Keil软件的使用方法，这应该算一个入门教程，进入Keil 后，屏幕如下列图所示。
几秒钟后出现编辑界启动Keil uVision4时的屏幕。
简单程序的调试学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。
下面通过简单的编程、调试，引导大家学习Keil C51软件的基本使用方法和基本的调试技巧。
1) 对于单片机程序来说，每个功能程序，都必须要有一个配套的工程〔Project〕，即使是点亮LED这样简单的功能程序也不例外，因此我们首先要新建一个工程，打开我们的Keil软件后，点击：Project-->New uVision Project...然后会出现一个新建工程的界面，如图2-8所示。
2)因为是第一个实验，所以我们在硬盘上建立了一个实验1 的目录，然后把LED这个工程的路径指定到这里，这样方便今后管理程序，不同的功能程序放到不同的文件夹下，并且给这个工程起一个名字叫做LED，软件会自动添加扩展名LED.uvproj。
如图2-9所示。
下次要打开LED这个工程时，可以直接找到文件夹，双击这个.uvproj 文件就可以直接打开了。
图2-9 保存工程3〕保存之后会弹出一个对话框，这个对话框让我们选择单片机型号。
因为Keil软件是外国人开发的，所以我们国内的STC89C52RC并没有上榜，但是只要选择同类型号就可以了。
Keil 几乎支持所有的51核的单片机，这里还是以大家用的比较多的Atmel 的AT89S51来说明,如下列图2-10、图2-11所示，选择AT89S51之后,右边栏是对这个单片机的基本的说明，然后点击确定。
图2-10 选择芯片公司图2-11 选择具体芯片4〕点击OK之后，会弹出一个对话框，如图2-12所示，每个工程都需要一段启动代码，如果点“否”编译器会自动处理这个问题，如果点“是”，这部分代码会提供应我们用户，我们就可以按需要自己去处理这部分代码，那这部分代码在我们初学51的这段时间内，一般是不需要去修改的，但是随着技术的提高和知识的扩展，我们就有可能会需要了解这块内容，因此这个地方我们选一下“是”，让这段代码出现，但是我们暂时不需要修改它，大家知道这么回事就可以了。
Keil 的使用与汇编语言上机操作 实验报告
实验名称 Keil 的使用与汇编语言上机操作指导教师罗志祥专业班级光电1406 姓名段昳晖学号 U2014***** 联系电话 137******一、任务要求1.掌握Keil环境的使用1）字节拆分、合并：调试e421.asm程序，观察相关寄存器和单元的内容。
2）数据块填充：调试fill.asm程序，观察相关寄存器和单元的内容。
2. 编写多个十六位数的加法程序有4个十六位无符号数，连续存放在20H开始的片上数据区中，低八位先存，高八位在后。
要求：和存于R3（高八位）和R2（低八位），进位位存于R4.二、设计思路1.掌握Keil环境的使用1）字节拆分、合并利用汇编语言中的XCHD和SWAP两个语句来实现将八位二进制数拆分为两个四位二进制数并分别存储于不同的存储空间的功能，BCD码与30H相或（加上30H）得到ASCII 码。
将两个ASCII码和0FH相与（高四位清零）得到BCD码，利用SWAP语句将高位数放至高四位，将高位数和低位数相或可实现字节的合并。
2）数据块填充将R0用作计数器，DPTR用作片外数据指针，A作为原始数据来源，依顺序在片外的存储单元内容填充数据。
利用循环语句来减少程序长度，并控制填充单元个数为片外100H个。
利用RO的进位实现，当且仅当RO=00H时，结束循环赋值过程，此时R0已经经历了从00H-0FFH的过程，即计数周期为100。
同时赋值循环也历经了一百次，完成了将片外RAM 7000H-70FFH单元按数据依次递增规律的填充。
2.多个十六位数的加法程序以2个十六位无符号数相加为基础，将输入的4个无符号数（以a、b、c、d代表），两两相加，所得的2个和，再作为加数，求和，得到4个数的和。
其中需要注意的是进位的处理。
四数求和进位，不仅有两和数相加产出的进位还要加上产生两和数时的进位。
其中2个十六位无符号数相加的原理为，先对两数低位求和，提取出其进位，加到两数高位和中，并将高位求和进位，即两数求和进位保存下来。

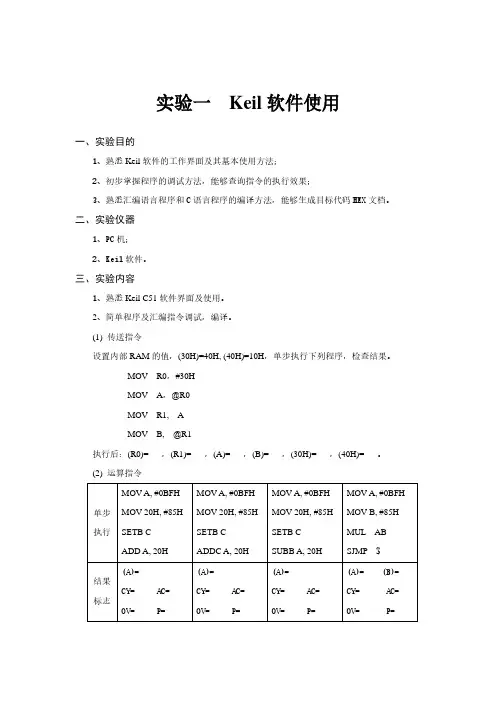

实验一 Keil C51软件使用
实验一Keil软件使用
一、实验目的
1、熟悉Keil软件的工作界面及其基本使用方法；
2、初步掌握程序的调试方法，能够查询指令的执行效果；
3、熟悉汇编语言程序和C语言程序的编译方法，能够生成目标代码HEX文档。
二、实验仪器
1、PC机；
2、Keil软件。
三、实验内容
1、熟悉Keil C51软件界面及使用。
2、简单程序及汇编指令调试，编译。
(1) 传送指令
设置内部RAM的值，(30H)=40H, (40H)=10H，单步执行下列程序，检查结果。
MOV R0，#30H
MOV A，@R0
MOV R1, A
MOV B, @R1
执行后：(R0)= ，(R1)= ，(A)= ，(B)= ，(30H)= ，(40H)= 。
(2) 运算指令
3、编译LED灯闪烁程序，生成HEX文档。
(1) PROTEUS电路图
(2) 汇编程序
ORG 0000H
CLR P1.0 ; LED点亮
SJMP $
END
(3) C语言程序
#include <reg51.h>
sbit LED = P1^0;
void main()
{
while(1)
{
LED =0;
}
}
四、预习要求
1、读懂各程序；
2、预先给出运算结果，以便和实验结果比较；
3、能够读懂，并能编写点亮LED灯程序。
五、思考题
1、如何才能使上述电路图的LED灯闪烁？
2、何为汇编语言伪指令？程序中“ORG 0000H”和“END”分别具有什么作用？。
keil软件的使用方法
Keil 软件的使用随着单片机开发技术的不断发展，目前已有越来越多的人从普遍使用汇编语言到逐渐使用高级语言开发，其中主要是以C 语言为主，市场上几种常见的单片机均有其C 语言开发环境。
这里以最为流行的80C51单片机为例来学习单片机的C 语言编程技术。
大家都有C 语言基础,但是编单片机程序,大家还得找专门的书来学习一下。
这里我们只介绍Keil 这种工具软件的用法。
学习一种编程语言，最重要的是建立一个练习环境，边学边练才能学好。
Keil 软件是目最流行开发80C51系列单片机的软件，Keil 提供了包括C 编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（µVision ）将这些部份组合在一起。
下面我以一个实验举一个例子，一步一步学习Keil 软件的使用。
首先我们看硬件原理图：很明显，要点亮使发光二极管，必须使单片机的I/O 口P1.0输出低电平。
于是我们的任务就是编程序使P1.0输出地电平。
1. 使用Keil 前必须先安装。
安装过程简单，这里不在叙述。
2. 安装好了Keil 软件以后，我们打开它。
打开以后界面如下：3.我们先新建一个工程文件，点击“Project->New Project…”菜单，如下图，：3.选择工程文件要存放的路径,输入工程文件名LED, 最后单击保存.4.在弹出的对话框中选择CPU 厂商及型号5. 选择好Atmel 公司的AT89S52 后, 单击确定1．在接着出现的对话框中选择“是”。
5.新建一个C51 文件, 单击左上角的New File 如下图所示:6.保存新建的文件，单击SA VE如下图：2．在出现的对话框中输入保存文件名MAIN.C（注意后缀名必须为.C），再单击“保存”，如下图；7.保存好后把此文件加入到工程中方法如下: 用鼠标在Source Group1 上单击右键, 然后再单击Add Files to Group …Source Group 1'如下图：8.选择要加入的文件 , 找到 MAIN.C 后 , 单击 Add, 然后单击 Close9.在编辑框里输入如下代码 :10.到此我们完成了工程项目的建立以及文件加入工程 , 现在我们开始编译工程如下图所示 : 我们先单击编译, 如果在错误与警告处看到 0 Error(s) 表示编译通过；11.生成 .hex 烧写文件,先单击Options for Target,如图;12.在下图中,我们单击 Output, 选中 Create HEX F。

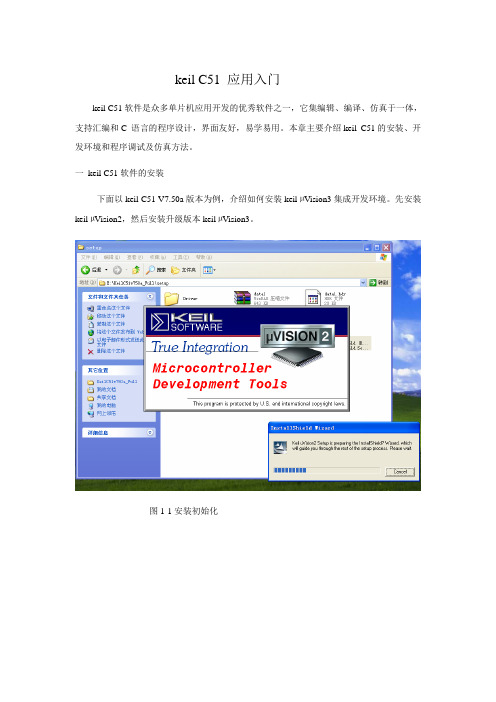

keil C51 应用入门
keil C51 应用入门keil C51软件是众多单片机应用开发的优秀软件之一，它集编辑、编译、仿真于一体，支持汇编和C 语言的程序设计，界面友好，易学易用。
本章主要介绍keil C51的安装、开发环境和程序调试及仿真方法。
一keil C51软件的安装下面以keil C51 V7.50a版本为例，介绍如何安装keil µVision3集成开发环境。
先安装keil µVision2，然后安装升级版本keil µVision3。
图1-1安装初始化图1-2 安装向导对话框（1）把光盘放入光驱中（假定为F盘），进入F：keil 51V7.50a\setup目录下，这时会看到SETUP.EXE文件，双击该文件即可开始安装。
（2）这时会出现如图1-1所示的安装初始化画面，稍后弹出一个如图1-2所示的安装向导对话框，询问用户是安装、更新还是卸载软件，当然选择第一项“Install Support for Additional Microcontroller Architectures”安装该软件。
（3）单击Next钮，这时会出现如图1-3所示的安装询问对话框，提示用户是安装完全版还是评估版。
如果买了正版的keil C51就可选择Full V ersion,否则选择Eval V ersion。
图1-3 安装询问对话框（4）此后在弹出的几个确认对话框中选择Next，这是会出现如图1-4所示的安装路径设置对话框，默认路径是C:/KEIL。
当然用户可以单击选择适合自己安装的目录。
图1-4 安装路径设置对话框（5）在接下来的询问对话框中选择Next命令按钮加以确认，即可出现如图1-5所示的安装进度指示画面。
（6）接下来就是等待安装。
安装完成后单击Finish加以确认，此时可以在桌面上可看到keil µVision2软件的快捷图标，如图1-6所示。
双击它就可进入keil C51集成开发环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一Keil软件的使用及简单程序的调试方法
一、实验目的
掌握Keil的使用方法和建立一个完整的单片机汇编语言程序的调试过程及方法。
二、实验器材
计算机1台
三、实验内容
1．Keil的使用方法。
2．建立一个单片机汇编语言程序的调试过程及方法
四、实验步骤
1．Keil的使用方法。
Keil C51 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。
启动Keil 后的界面如下：
几秒钟后即进入Keil的编辑界面。
用户便可建立项目及应用程序。
2．简单程序的调试方法
Keil是通过项目工程来管理汇编程序的。
因此在调试程序前必须建立一个工程，工程名称及保存位置由用户来指定，注意每位同学的工程名称用“学号姓名实验*”来命名。
（1）建立一工程
单击Project菜单，在弹出的下拉菜单中选中New Project选项。
并在弹出的对话框中确定保存的位置及工程名称。
又弹出一对话框，要求用户选择相应的硬件CPU及相关设置。
选择Atmel公司的AT89C51单片机。
如下图所示
单击“确定”后在弹出的对话框中行选择“否”即工程建好了，但该工程没有任何语句，需要再建一个程序文件并将其添加到此工程中。
（2）建一文件
单击“File”/“New”命令，则弹出文件的编辑窗口，此时该文件还没有指明其文件名称及保存位置，该文件还没有加载到所建立的工程中。
单击“File”/“Save”命令在弹出的对话框中指明文件的类型为.ASM汇编型及文件名后单击“保存”即可进行汇编源文件的编辑。
如下图所示。
（3）将文件添加到工程中
单击“T arget 1”前的“+”号则展开后变成“-”号，并右键单击“Source Group 1”在弹出的下拉菜单中执行“Add Files to Group ‘Source Group 1’”命令并弹出对话框在该对话框中的“文件类型”下拉列表中选择“Asm source file”后找到要添加的文件名并选中，单击“Add”即可。
（4）在源文件编辑框中输入下列程序。
ORG 0000H
LJMP SY1
ORG 0030H SY1:MOV A,#78H MOV 50H,A MOV R0,#56H MOV @R0,A SJMP $
END
（5）程序下载到单片机中
右击“Target 1”在弹出的下拉菜单中执行“”命令，在弹出的对话框中，单击“Output”中单击“Create HEX File”选项，使程序编译后产生HEX代码，供下载器软件使用。
把程序下载到AT89c51单片机中。
如下图所示。
上述界面可以完成一系列的相关设置。
如实现单片机型号选择的设置即Device、单片机硬件的相关设置即Target、单片机输出项设置即Output等，其余均为默认项。
3.学生练习：建立一工程名为：学号+姓名+实验1，并将下列文件添加到该工程中。
并按要求回答下列问题。
ORG 0000H
LJMP START
ORG 0030H START:MOV R0，#30H
MOV A，@R0
MOV B,A
SWAP A
ANL A,#0FH INC R0 MOV @R0,A INC R0 MOV A,B ANL A,#0FH MOV @R0,A SJMP $ END
简述项目工程文件的建立步骤？如何给项目工程添加文件？
（1）ORG 0000H与ORG 0030H指令分别是什么含义？0000H地址中存放LJMP指令的作用？（2）为什么在0000H地址LJMP指令？
（3）该程序实现什么功能？你能否举例说明？
（4）SJMP $指令中的$是什么含义？此指令是怎么执行的？
五、实验报告
1.按学生练习中的要求回答相关问题并填写到实验报告中。
补充调试方法：
1.编辑源程序并保存为.ASM 文件（或.C文件）。
编辑、连接和运行。
2.观察代码存储器内容时在地址框中输入：C：0X地址；观察内部数据存储器内容时在地址框中输入：I：0X地址；观察外部数据存储器内容时在地址框中输入：X：0X地址；修改数据存储器单元的内容时，用鼠标右击要修改的存储单元地址，在弹出下拉菜单中执行Madify Memory at命令，在弹出的对话框中输入具体的数值。
3.执行debug/step命令（单步执行），观察程序指针PC的变化，观察左窗格中单片机内部资源情况的变化，观察存储器单元的变化。
4.再次执行debug命令，退出运行。
