曲轴工艺规程设计及系列夹具设计
空气压缩机曲轴的加工工艺及夹具设计概述
空气压缩机曲轴的加工工艺及夹具设计概述空气压缩机曲轴是空气压缩机的核心部件之一，其加工工艺和夹具设计对于保证曲轴质量和生产效率至关重要。
本文将概述空气压缩机曲轴的加工工艺及夹具设计。
首先，空气压缩机曲轴的加工工艺通常包括下列步骤：1. 前期准备：包括材料选用、曲轴结构设计、加工工艺规程制定等。
2. 材料加工：根据曲轴的材料特性，选择合适的钢材，并进行锯切、钳工机械加工等预处理。
3. 粗加工：采用车床、铣床等机床进行曲轴的粗加工，主要包括车削曲轴的外轮廓和孔的加工等。
4. 热处理：对曲轴进行热处理，常用的方法有淬火、回火等，以提高材料的硬度和强度。
5. 精加工：采用磨床等机床进行曲轴的精加工，包括轴颈的研磨、曲轴平衡等工序。
6. 检验与测试：对加工后的曲轴进行尺寸和性能的检验与测试，以确认曲轴达到要求。
7. 表面处理：根据需要，对曲轴进行镀铬、抛光等表面处理，以增加曲轴的耐磨性和外观质量。
8. 组装和包装：将加工好的曲轴进行组装，并进行包装，以便运输和储存。
其次，夹具设计在空气压缩机曲轴加工过程中起到了关键作用。
夹具设计的主要目标是确保曲轴的精度、稳定性和操作性。
一般来说，夹具设计的要求如下：1. 紧固性：夹具的结构和材料要保证对曲轴进行稳固的夹持，避免加工过程中的移动和变形。
2. 刚性和稳定性：夹具需要具备足够的刚性和稳定性，以确保在高速切削过程中不产生震动和振动，影响曲轴加工质量。
3. 操作性：夹具的设计应该考虑到操作人员的便捷性和安全性，方便加工过程中的夹紧和释放。
4. 运动控制：夹具应具备精确的夹紧力控制和夹持位置控制，以确保加工与装夹质量的一致性。
综上所述，空气压缩机曲轴的加工工艺和夹具设计对于曲轴的质量和生产效率至关重要。
通过合理的加工工艺和夹具设计，可以确保空气压缩机曲轴的精度和稳定性，提高生产效率和产品质量。
空气压缩机曲轴的加工工艺和夹具设计对于保证曲轴质量和生产效率至关重要。
在空气压缩机曲轴的加工工艺中，前期准备是非常关键的一步。
柴油机曲轴工艺过程及夹具毕业设计论文
重庆大学网络教育学院毕业设计（论文）柴油机曲轴零件加工工艺及夹具设计学生所在校外学习中心江苏张家港校处学习中心批次层次专业111 专升本机械设计制造及其自动化学号 w11107861学生指导教师起止日期 2013.1.21--2013.4.14摘要曲轴是发动机上的一个重要的旋转机件，装上连杆后，可承接活塞的上下(往复)运动变成循环运动。
曲轴主要有两个重要加工部位：主轴颈和连杆颈。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
发动机工作过程就是：活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。
而曲轴加工的好坏将直接影响着发动机整体性能的表现。
曲轴的材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈。
这次毕业设计介绍柴油机曲轴加工工艺规程及相关夹具的设计，及曲轴的规程制定中遇到问题的分析，经济性分析，工时定额，切削用量的计算。
同时还介绍曲轴加工中用到的两套夹具的设计过程。
在工艺设计中，结合实际进行设计，对曲轴生产工艺进行了改进，优化了工艺过程和工艺装备，使曲轴的生产加工更经济、合理。
根据现阶段机械零件的制造工艺和技术水平，本着以制造技术的先进性，合理性，经济性进行零件的形状、尺寸、精度等级、表面粗糙度、材料等技术分析。
并根据以上分析来选择合理的毛坯制造方法，设计工艺规程，夹具设计。
关键词：柴油机曲轴工艺夹具目录中文摘要 (I)1.引言 (1)2.曲轴的生产纲领 (2)3.零件的分析 (2)3.1曲轴的用途及工作条件 (2)3.2分析零件上的技术要求，确定要加工的表面 (3)3.3加工表面的尺寸和形状精度 (4)3.4尺寸和位置精度 (4)3.5加工表面的粗糙度及其它方面的质量要求 (4)3.6热处理要求 (4)4.曲轴材料和毛坯的定 (4)4.1确定毛坯的类型 (4)4.2确定毛坯的生产方法 (4)4.3确定毛坯的加工余量 (4)5.曲轴的工艺过程设计 (5)5.1粗、精加工的定位基准 (5)5.1.1粗加工 (5)5.1.2粗加工 (5)5.2工件表面加工方法的选择 (5)5.3曲轴机械加工的基本路线 (5)5.4加工余量及毛坯尺寸 (6)5.5工序设计 (6)5.5.1加工设备与工艺装备的选择 (8)5.5.2机械加工余量、工序尺寸及公差的确定 (9)5.6确定工时定额 (11)5.7机械加工工艺规程卡片和机械加工工序卡片 (12)5.7.1机械加工工艺过程卡片 (12)5.7.2机械加工工序卡片 (12)6.柴油机曲轴加工键槽夹具设计 (13)6.1.1夹具类型的分析 (13)6.1.2工装夹具定位方案的确定 (13)6.1.3工件夹紧形式的确定 (13)6.1.4对刀装置 (13)6.1.5分度装置的确定以及补补助装置 (14)6.1.6夹具定位夹紧方案的分析论证 (14)6.1.7夹具结构类型的设计 (15)6.2夹具总图设计 (16)6.4绘制夹具零件图 (16)7.结论 (17)8.参考文献 (18)1.引言曲轴是内燃机中的重要零件之一，是承受冲击载荷传递动力的关键零件，在内燃机五大件（机体、缸盖、曲轴、连杆、凸轮轴）中是最难以保证加工质量的零件。
轴的加工工艺规程设计及夹具设计
轴的加工工艺规程设计及夹具设计一、轴的加工工艺规程设计轴是机械传动中常用的零件，加工工艺规程的设计对于保证轴的加工质量、提高加工效率和降低生产成本都具有重要意义。
下面我将为大家介绍轴的加工工艺规程设计的一般步骤。
1.确定轴的加工材料和加工要求：首先需要根据轴的功能和实际使用要求确定适合的材料，并结合轴的形状、尺寸和精度要求，确定轴的加工工艺。
2.制定轴的工艺流程：根据轴的形状和加工要求，制定轴的加工工艺流程，包括粗加工、精加工、热处理和表面处理等工序。
3.确定轴的加工工序和加工顺序：在制定工艺流程的基础上，根据轴的加工要求和工艺装备的条件，确定轴的加工工序和加工顺序。
4.制定轴的工艺参数：根据轴的材料特性和加工要求，确定轴的切削速度、进给量、切削深度和切削力等工艺参数。
5.设计轴的加工夹具：根据轴的形状和加工要求，设计轴的加工夹具，确保夹紧力的均匀分布、加工时的稳定性和加工精度的可靠性。
6.确定轴的测量方法和检验标准：制定轴的测量方法，包括使用测量工具和设备，并确定轴的检验标准，以保证轴的加工质量。
二、轴的夹具设计在轴的加工过程中，加工夹具的设计对于保证加工精度和加工效率具有重要影响。
下面我将为大家介绍轴的夹具设计的一般步骤。
1.夹具加工准备：根据轴的形状和加工要求，准备夹具的加工材料和加工工艺，制定夹具的加工流程和工艺参数。
2.夹具的结构设计：根据轴的形状和加工要求，设计夹具的结构，包括夹紧方式、定位方式和支撑方式等，以确保轴在加工过程中的稳定性和精度。
3.夹具的零件设计和加工：根据夹具的结构设计，制定夹具各个零部件的形状、尺寸和精度要求，并进行相应的加工和装配。
4.夹具的调试和试验：对完成的夹具进行调试和试验，测试夹具的夹紧行为和加工精度，确保夹具的正常使用。
5.夹具的安全规程和操作说明书编制：编写夹具的安全规程和操作说明书，包括夹具的使用方法、维护保养和注意事项等，以保证夹具的安全和正常使用。
发动机曲轴加工工艺及其夹具设计
发动机曲轴加工工艺及其夹具设计发动机曲轴是发动机的核心部件之一，其制造工艺和加工质量直接影响着发动机的性能和寿命。
本文将对发动机曲轴加工工艺以及夹具设计进行简单介绍。
1.材料选择：发动机曲轴的材料要求高强度、高韧性、高耐磨性和高耐蚀性。
常用材料有40Cr、42CrMo、35CrMo等。
选择材料时一定要注意其成本和可加工性。
2.热处理：材料进行热处理，以改善材料的组织结构和性能，增强其硬度和韧性，以提高曲轴的使用寿命和稳定性。
3.粗加工：曲轴的粗加工一般采用车削、铣削、钻削等方式进行。
其中，车削是主要加工方法，要求车削精度高，表面质量好。
4.精加工：曲轴精加工主要包括磨削和抛光两个环节。
磨削是将曲轴的几何误差、表面粗糙度和中心误差等降低到一定的标准要求。
抛光则是在磨削的基础上，进一步提高曲轴表面的光洁度。
5.质检：曲轴经过精加工后，要进行质检，检验标准包括曲轴的尺寸精度、圆度、中心距误差、表面粗糙度、硬度等。
二、夹具设计曲轴加工过程中，夹具是起关键作用的部件之一，其设计质量直接关系到曲轴加工的精度和质量。
夹具设计要满足以下要求：1.夹紧力要合适：夹具夹的是工件，夹具夹得太紧会变形，夹得太松会影响精度。
因此，需要根据曲轴的尺寸和材料特性，确定夹具的夹紧力合适大小。
2.布局合理：夹具的构造应布局合理，尽量减少对工件的影响，保证加工过程稳定。
3.介质选择正确：曲轴材料较硬，静电加工剩余电量较大，夹具水平面与工件接触区域的介质应该选择好导电材质，以减少静电影响。
4.操作方便：夹具必须符合人体工程学原理，使操作者可以舒适地测量和调整待加工曲轴的位置和角度。
5.精度高：夹具必须精度高，经过校验后符合加工点位的要求，确保加工精度和质量。
发动机曲轴加工工艺及其夹具设计
发动机曲轴加工工艺及其夹具设计发动机曲轴是发动机的核心部件之一，它的加工工艺和夹具设计对于发动机的性能和寿命有着至关重要的影响。
本文将从这两个方面进行探讨。
一、发动机曲轴加工工艺发动机曲轴的加工工艺主要包括以下几个步骤：1. 材料准备：选择合适的材料，如高强度合金钢、铸铁等。
2. 粗加工：采用车床、铣床等机床进行粗加工，将材料切削成初步形状。
3. 热处理：对粗加工后的曲轴进行热处理，以提高其硬度和强度。
4. 精加工：采用磨床等高精度机床进行精加工，将曲轴的各个部位加工到规定的尺寸和形状。
5. 表面处理：对曲轴进行表面处理，如抛光、喷涂等，以提高其表面光洁度和耐腐蚀性。
以上步骤中，精加工是最为关键的一步，它直接影响到曲轴的精度和平衡性。
因此，在精加工过程中，需要采用高精度的机床和刀具，并严格控制加工参数，以确保曲轴的精度和平衡性符合要求。
二、发动机曲轴夹具设计曲轴夹具是曲轴加工过程中不可或缺的工具，它的设计直接影响到曲轴的加工精度和效率。
一般来说，曲轴夹具应具备以下几个特点： 1. 稳定性好：曲轴夹具应能够稳定地夹紧曲轴，避免在加工过程中出现晃动或偏移。
2. 精度高：曲轴夹具应具备高精度的定位和夹紧功能，以确保曲轴的加工精度。
3. 适应性强：曲轴夹具应能够适应不同类型和尺寸的曲轴，以满足不同的加工需求。
4. 操作简便：曲轴夹具应具备简单易用的操作方式，以提高加工效率和安全性。
在曲轴夹具的设计中，需要考虑到曲轴的形状、尺寸和加工要求等因素，以确定夹具的结构和参数。
同时，还需要进行严格的试验和验证，以确保夹具的性能和可靠性。
发动机曲轴的加工工艺和夹具设计是发动机制造中非常重要的环节，需要采用高精度的机床和夹具，并严格控制加工参数和夹具结构，以确保曲轴的精度和平衡性符合要求。
曲轴工艺规程设计及系列夹具设计
轴零件的机械加工工艺规程及夹具设计
轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。
2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。
3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。
4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。
5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。
6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。
7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。
二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。
在轴零件的机械加工中，夹具设计是非常重要的一环。
夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。
2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。
3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。
4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。
5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。
在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。
总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。
汽车发动机曲轴机械加工工艺规程与夹具毕业设计论文
第一章
制造业生产的是具有直接使用价值的产品，而这些产品与社会的生产活动和人民生活息息相关。当今制造业不仅是科学发展和技术发明转换为现实规模生产力的关键环节，并已成为为人类提供生活所需物质财富和精神财富的重要基础。良好的居住环境，充分的能源供给，便捷的交通和通信设施，丰富多彩的应刷出版、广播影视和网络媒体，优良的医疗保健手段，可靠的国家和社会安全以及抵抗自然灾害的能力等，均需要制造业的支持。
This design is in order to improve the crankshaft parts production efficiency, and the machining accuracy. Therefore,when drawing up the process we strict accordance with the design criteria that benchmark first,main first then secondary, rough first then essence, surface first，hole after . First, work out benchmark, again with pure reference positioning processing other processes. In fixture design,I choose the car process of crankshaft connecting rod , When location,I choose two V block and circumferential locating pin to positioning, pressed powder compact, and set up appropriate eccentricity on the jig.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号无锡太湖学院毕业设计（论文）题目：曲轴工艺规程设计及系列夹具设计信机系机械工程及其自动化专业学号：0923185学生姓名：陈其伟指导教师：张大骏（职称：高级工程师）（职称：）2012年5月25日无锡太湖学院本科毕业设计（论文）诚信承诺书本人郑重声明：所呈交的毕业设计（论文）《空压机曲轴工艺的规程设计及系列夹具设计》是本人在导师的指导下独立进行研究所取得的成果，除了在毕业设计（论文）中特别加以标注引用、表示致谢的内容外，本毕业设计（论文）不包含任何其他个人、集体已发表或撰写的成果作品。

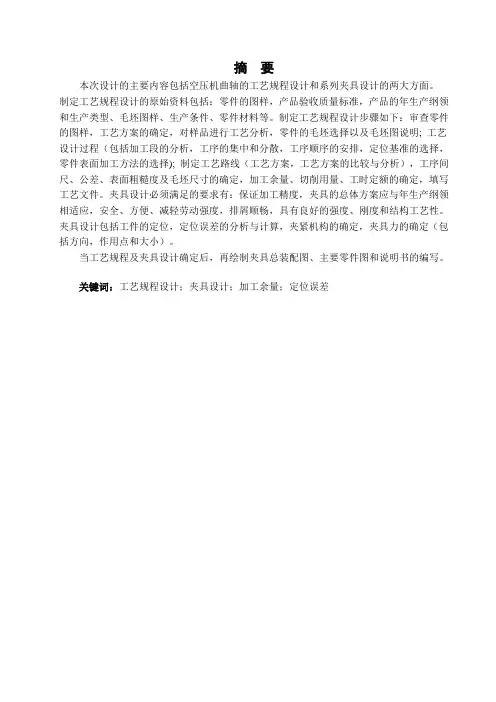

班级：机械94学号：0923185作者姓名：2013年5月25日无锡太湖学院信机系机械工程及其自动化专业毕业设计论文任务书一、题目及专题：１、题目空压机曲轴工艺规程设计及系列夹具设计２、专题二、课题来源及选题依据1无锡力源压缩机有限公司2产品图纸3产品材料：QT600-34年产量2000件三、本设计（论文或其他）应达到的要求：1．工艺规程设计;（工艺过程卡片和工序卡片）2．夹具设计3套，包括总图及零件图，折合A0图纸不少于3张;3．设计说明书一份；(不少于10000字）4．专业论文翻译；（不少10000字符）四、接受任务学生：机械94班姓名陈其伟五、开始及完成日期：自2012年11月12日至2013年5月25日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任〕签名〔学科组组长研究所所长系主任签名2012年11月12日摘要本次设计的主要内容包括空压机曲轴的工艺规程设计和系列夹具设计的两大方面。
制定工艺规程设计的原始资料包括：零件的图样，产品验收质量标准，产品的年生产纲领和生产类型、毛坯图样、生产条件、零件材料等。
制定工艺规程设计步骤如下：审查零件的图样，工艺方案的确定，对样品进行工艺分析，零件的毛坯选择以及毛坯图说明;工艺设计过程（包括加工段的分析，工序的集中和分散，工序顺序的安排，定位基准的选择，零件表面加工方法的选择);制定工艺路线（工艺方案，工艺方案的比较与分析），工序间尺、公差、表面粗糙度及毛坯尺寸的确定，加工余量、切削用量、工时定额的确定，填写工艺文件。
夹具设计必须满足的要求有：保证加工精度，夹具的总体方案应与年生产纲领相适应，安全、方便、减轻劳动强度，排屑顺畅，具有良好的强度、刚度和结构工艺性。
夹具设计包括工件的定位，定位误差的分析与计算，夹紧机构的确定，夹具力的确定（包括方向，作用点和大小）。
当工艺规程及夹具设计确定后，再绘制夹具总装配图、主要零件图和说明书的编写。
关键词：工艺规程设计；夹具设计；加工余量；定位误差AbstractThe design of the main contents include two aspects of the M3400thermostat process planning and fixture series.The original development of process planning include:part drawings and assembly drawings must be quality standards for product acceptance,the agenda for the annual production and production type,rough drawings,production conditions.Development of process planning, follow these steps:review of part design,process analysis part,select the part of the rough,draw a rough diagram,process design(including positioning reference choice,the choice of the parts of the surface processing methods,processing the order of arrangement process combinations), process design(including choice of machine tool equipment and tooling,the determination of allowance in the process,the process of determination of dimensions and tolerances,the choice of cutting the amount of time quota determined),the technical and economic analysis,the complete process documents.The fixture design requirements that must be met:ensure accuracy the fixture overall program should be adapted to the agenda for the annual production,safe, convenient,reduce labor intensity and smooth chip,has good strength,stiffness and structure of the process.Fixture design including jigs and fixtures design overview,the choice of positioning with locating datum clamp mechanism design,positioning error analysis and calculation,the clamping mechanism to determine the clamping force OK.When the process planning and fixture design is determined,and then draw a the fixture assembly drawings,preparation of the main parts diagram and instructions.Keywords:process planning;fixture design;allowance;positioning error目录摘要 (III)Abstract (IV)目录 (V)1绪论 (1)1.1本课题研究的内容及意义 (1)1.2国内外发展情况 (1)1.3本课题应达到的要求 (2)2工艺方案的确定 (3)2.1曲轴零件的结构特点 (3)2.2曲轴零件的技术要求 (3)3零件工艺分析 (4)3.1根据零件图和产品装配图，对零件进行工艺分析 (4)3.2计算零件的生产纲领，确定生产类型 (4)4毛坯选择和毛坯图说明 (5)4.1毛坯技术分析 (5)4.2确定毛坯种类和制造方法 (5)4.3确定毛坯总余量 (5)5工艺设计过程 (6)5.1加工阶段的划分 (6)5.2工序的集中与分散 (6)5.3工序顺序的安排 (6)5.4定位基准的选择 (6)5.5零件的表面加工方法的选择 (6)6制定工艺路线 (7)6.1工艺路线方案一 (7)6.2工艺路线方案二 (7)6.3工艺方案的比较与分析 (8)7工序间尺寸、公差、表面粗糙度及毛坯尺寸的确定 (9)8加工余量，切削用量，工时定额的确定 (10)8.1工序一：铣两端面，打中心孔 (10)8.1.1工步一：铣两端面 (10)8.1.2工步二：两端面打中心孔 (10)8.2工序二：粗车大端主轴颈及平衡块外轮廓 (11)8.2.1工步一：粗车大端Φ40主轴颈外圆面及轴肩 (11)8.2.2工步二：车平衡块Φ174外轮廓 (11)8.3工序三：粗车小端外轮廓 (12)8.4工序四：半精车大端主轴颈及倒角 (12)8.4.1工步一：半精车大端Φ40主轴颈外圆面及轴肩 (12)8.5工序五：精车大端主轴颈及倒角 (13)8.5.1工步一：精车大端Φ40主轴颈外圆面及轴肩 (13)8.5.2工步二：精车大端主轴颈上1×45°倒角 (14)8.6工序六：半精车Φ40外圆面及轴肩锥面、小端锥面 (14)8.6.1工步一：半精车小端Φ40主轴颈外圆面及轴肩 (14)8.6.2工步二：倒Φ40主轴颈上角 (15)8.7工序七：铣键槽 (15)8.7.1工步一：铣键槽 (15)8.8工序八：精车Φ40外圆面及轴肩锥、小端锥面 (16)8.9工序九：粗车连杆轴颈及其轴肩 (17)8.9.1工步一：粗车连杆轴颈及其轴肩 (17)8.10工序十：半精车连杆轴颈及其轴肩 (17)8.10.1工步一：半精车连杆轴颈及其轴肩 (17)8.11工序十一：精车连杆轴颈及其轴肩 (18)8.11.1工步一：精车连杆轴颈及其轴肩 (18)8.12工序十二：打通孔及打M12螺纹孔并攻丝 (18)8.12.1工步一:打通孔 (18)8.13工序十三：主轴颈、连杆轴颈淬火 (19)8.14工序十四：磨连杆轴颈外圆及其轴肩面 (19)8.15工序十五：磨大端主轴颈及其轴肩面 (20)8.15.1工步一:磨大端主轴颈及其轴肩面 (20)8.16工序十六：磨小端主轴颈及其轴肩面 (20)8.16.1工步一:磨小端主轴颈及其轴肩面 (20)8.17工序十七：去毛刺 (21)8.18工序十八：检验 (21)9专用夹具设计 (22)9.1机床夹具设计概述 (22)9.1.1机床夹具概述 (22)9.1.2机床夹具的分类 (22)9.1.3机床夹具的组成和功用 (22)9.1.4夹具总体方案设计 (23)9.2夹具设计 (24)9.2.1问题的提出 (24)9.2.2定位方式与定位基准的选择 (24)9.2.3夹具机构设计 (24)9.2.4定位销长度的分析 (26)9.2.5定位误差的分析与计算 (26)10结论与展望 (31)10.1结论 (31)10.2不足之处与未来展望 (31)致谢 (32)参考文献 (33)曲轴的加工工艺规程设计及系列夹具设计1绪论1.1本课题研究的内容及意义本课题研究的内容是：空压机曲轴工艺规程设计和系列夹具设计，包括零件机械加工的工艺过程卡片及各工序的工序卡片，主要机械加工工序的夹具总装配图及主要零件图，并有相关的计算和说明的说明书及专业外语文献翻译。
