ZH30D隔离式化学氧自救器使用说明及方法
ZH30D隔离式化学氧自救器使用说明及方法
ZH30D隔离式化学氧自救器使用说明及方法ZH30D隔离式化学氧自救器使用说明及方法1.引言1.1 目的本文档旨在提供关于ZH30D隔离式化学氧自救器的详细使用说明和方法，以确保用户能正确使用该装置并采取适当的措施保护自己。
1.2 背景ZH30D隔离式化学氧自救器是一种紧急逃生装置，它可以为用户提供安全的呼吸氧气，同时在逃生过程中提供保护。
本文档将介绍该装置的组成部分、使用方法和注意事项。
2.零部件2.1 主体装置ZH30D隔离式化学氧自救器由主体装置组成，主体装置包括氧气器、呼吸阀、吸氧管和面罩等。
2.2 附件本装置的附件包括备用氧气剂、备用呼吸阀、备用吸氧管和备用面罩等。
请根据需要将这些附件随身携带。
3.使用方法3.1 准备工作3.1.1 确保装置完好在使用ZH30D隔离式化学氧自救器之前，检查装置是否完好，并确保附件也齐全。
如发现任何损坏或缺失，不要使用该装置。
3.1.2 穿戴装置将自救器佩戴在头部，使呼吸阀正常与面部接触。
确保面罩与面部紧密结合，以避免氧气泄露。
3.2 启动装置3.2.1 打开装置用力转动氧气器上的开关来启动装置。
确保开关完全打开，并听到氧气开始释放的声音。
3.2.2 呼吸装置启动后，呼吸阀将开始供应氧气。
通过吸氧管吸气，并确保每次呼吸都充分吸入氧气。
3.3 使用注意事项3.3.1 保持镇静在使用装置期间保持冷静和镇定，遵循逃生计划，并按照逃生指示执行。
3.3.2 避免烟雾和火源在使用装置期间，避免接触烟雾和火源，以确保自身安全。
3.3.3 规定使用时间ZH30D隔离式化学氧自救器能提供一定时间的氧气供应。
请注意使用时间，不要超出规定的使用期限。
3.3.4 检查存储期限定期检查装置和附件的存储期限，确保其有效性。
过期的装置和附件应及时更换。
3.3.5 存储和维护在不使用装置时，将其存放在干燥、通风和避光的地方。
定期进行维护和检查，确保装置的正常运行。
4.法律名词及注释4.1 法律名词4.1.1 隔离式化学氧自救器：一种能够为使用者提供呼吸氧气并提供保护的逃生装置，通常用于危险环境下的逃生。
ZH30化学氧自救器
•
谢谢收看
ZH30化学氧自救器使用方法
• • • • • 1.将自救器挂在背部右侧腰间，尽量避免撞击。 2.使用时选将自救器转到腹部，右手拉下保护罩，是护罩脱离壳体扔掉。 3.去掉上外罐，手题头将自救器抽出后将下外罐丢弃。 4.带好头带，整理好气囊。 5.拔掉口具塞，迅速启动氧烛。
•
6.将口具放入口中，口具片置于唇齿之间，牙齿咬紧牙垫，用鼻夹垫介绍
• ZH30化学氧自救器是利用化学药品反应产生氧气的隔绝 闭路循环式个人呼吸系统保护装置，主要用在空气中发生 有害气体或者是煤矿缺氧时使用。
• ZH30化学氧自救器适用于煤矿井下发生火灾、煤尘爆炸、 瓦斯、瓦斯突出等灾害，造成环境中缺氧或者是缺氧出现 有害气体、有毒气体时，及时佩戴，400-011-3061快速的 撤离灾区，从而实现个人逃生的目的。
ZH30化学氧自救器使用说明书ppt课件
技术参数
ABOUT ME
1. 防护时间
1) 功率为74W时:
30min
2) 静坐待救时：
120 min
2 . 吸气温度：
≤55℃
3. 铅封印条开启拉力： 39～118N
4. 起动生氧性能： 起动30s:
≥2L
起动60s: ≥4L
5. 外壳气密性：压力为13.34kPa，15s内压力
降 ≤78Pa
6. 自救器本体从下外壳内取出时的拉力：
ZH30
02 ZH30化学氧自救器可以在各种有毒气体及缺氧的
化
环境下使用，特别适用于煤矿中发生煤与甲烷突出、 二氧化碳突出的一些场所及其附近受灾区域。
学
氧
03 ZH30化学氧自救器要供个人自救，只有在特殊情 况下，方可供短时间的劳动或救护工作。本产品采
自
用ABS工程塑料外壳，有重量轻的优点。
救 器
04 其使用范围：主要用于煤矿井下或其它地下工程、 化工过程和有可能出现有毒气体的环境，作业人员
氧气供给佩戴者。
03
生氧剂含量应符合MT427-1995超氧化钾片状生氧剂技术
条件的规定。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
目 录 索 引
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。

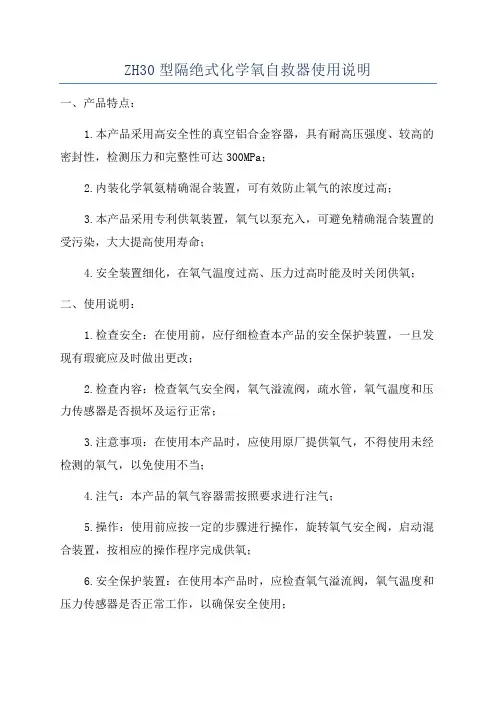

ZH30型隔绝式化学氧自救器使用说明
ZH30型隔绝式化学氧自救器使用说明
一、产品特点：
1.本产品采用高安全性的真空铝合金容器，具有耐高压强度、较高的密封性，检测压力和完整性可达300MPa；
2.内装化学氧氨精确混合装置，可有效防止氧气的浓度过高；
3.本产品采用专利供氧装置，氧气以泵充入，可避免精确混合装置的受污染，大大提高使用寿命；
4.安全装置细化，在氧气温度过高、压力过高时能及时关闭供氧；
二、使用说明：
1.检查安全：在使用前，应仔细检查本产品的安全保护装置，一旦发现有瑕疵应及时做出更改；
2.检查内容：检查氧气安全阀，氧气溢流阀，疏水管，氧气温度和压力传感器是否损坏及运行正常；
3.注意事项：在使用本产品时，应使用原厂提供氧气，不得使用未经检测的氧气，以免使用不当；
4.注气：本产品的氧气容器需按照要求进行注气；
5.操作：使用前应按一定的步骤进行操作，旋转氧气安全阀，启动混合装置，按相应的操作程序完成供氧；
6.安全保护装置：在使用本产品时，应检查氧气溢流阀，氧气温度和压力传感器是否正常工作，以确保安全使用；
7.撤离：当氧气压力急剧变化时，应立即撤离。

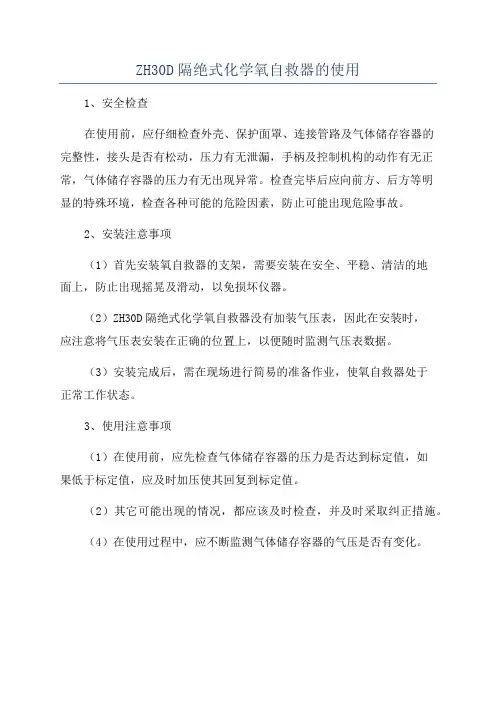

ZH30D隔绝式化学氧自救器的使用
ZH30D隔绝式化学氧自救器的使用
1、安全检查
在使用前，应仔细检查外壳、保护面罩、连接管路及气体储存容器的
完整性，接头是否有松动，压力有无泄漏，手柄及控制机构的动作有无正常，气体储存容器的压力有无出现异常。
检查完毕后应向前方、后方等明
显的特殊环境，检查各种可能的危险因素，防止可能出现危险事故。
2、安装注意事项
（1）首先安装氧自救器的支架，需要安装在安全、平稳、清洁的地
面上，防止出现摇晃及滑动，以免损坏仪器。
（2）ZH30D隔绝式化学氧自救器没有加装气压表，因此在安装时，
应注意将气压表安装在正确的位置上，以便随时监测气压表数据。
（3）安装完成后，需在现场进行简易的准备作业，使氧自救器处于
正常工作状态。
3、使用注意事项
（1）在使用前，应先检查气体储存容器的压力是否达到标定值，如
果低于标定值，应及时加压使其回复到标定值。
（2）其它可能出现的情况，都应该及时检查，并及时采取纠正措施。
（4）在使用过程中，应不断监测气体储存容器的气压是否有变化。
ZH30D隔离式化学氧自救器使用说明及方法
ZH-30隔离式化学氧自救器使用说明1、本自救器是人体呼吸系统保护装置，主要用于煤矿井下开采作业中，当矿井内遇有灾害事故，造成环境中缺氧或出现高浓度有毒有害气体危及生命安全时矿工可及时佩戴本自救器，实现呼吸系统的保护，并从灾区撤离脱险。
同时本自器还适用于：(１)作为矿山救护队的辅助呼吸器；(２)作为石油、化工行业及实验室等毒气泄漏事故的逃生；(３)各种隧道挖掘及地下工程的缺氧和毒气环境的逃生；(４)其它矿山井下的防护自救。
２、使用环境(１)不受使用环境中窒息性气体和氧的浓度的限制；(２)使用环境温度0～40℃ZH－30隔绝式化学氧自救器主要技术参数、特点和要求１、主要技术参数２特点和要求(1)初期生氧起动装置采用氯酸盐氧烛，生氧快，安全可靠。
(2)采用ＫO 2片状生氧剂，生氧均匀充足，粉尘少，性能稳定，吸气温度低，呼吸阻力小。
(3)采用玻璃纤维复合阻尘垫，阻尘效果好，佩戴舒适。
ZH－30隔绝式化学氧自救器结构和工作原理征本自救器呼吸保护器的呼吸气路为往复式，采用KO2片状生氧剂，氧烛起动装置。
呼气经口具进入生氧药罐产生氧气吸收二氧化碳，含富氧气体进入气囊。
吸气时，气囊中气体经药罐再次净化进入口具，吸入口腔，因为生氧剂的生氧速度生氧量大于人体消耗氧气，当呼吸保护器内气体大于排气阀开启压力时，排气阀自动开启排气，低于排气压力时，排气阀自动关闭，保障呼吸与外界大气隔绝。
生氧过程主要反应方程式为：2KO2+H2O→2KOH+1.5 O2+热量2KOH+CO2→K2CO3+H2O+热量ZH－30隔绝式化学氧自救器佩戴方法1、仪器携带：本自救器是携带在矿工皮带上，皮带穿在下壳的皮带环里，平时携带放在矿工腰部右侧或左侧。
2、佩戴步骤⑴、打开自救器：用拇指和食指拉红色搬手直至封印条断开，整个封口带脱落，把上壳掰开扔掉。
⑵、拉出自救器主题：抓住头带及包装纸把自救器主体从下壳中拉出，拔掉氧烛起动销，氧烛起动生氧，整理气囊使其展开。
ZH30化学氧自救器使用说明书
02
氧气供给佩戴者。
03
生氧剂含量应符合MT427-1995超氧化钾片状生氧剂技术 条件的规定。
ZH30化学氧自救器参数
ZH30隔绝式化学氧自救器主要技术指标如下...
技术参数
ABOUT ME
30min 120 min 1. 防护时间 1) 功率为74W时:
ZH30
2) 静坐待救时：
2 . 吸气温度：
k:戴上矿灯帽，撤离灾区。
ZH30化学氧自救器注意事项
a:佩戴时，拔掉口具塞，整理气囊，戴好自救器，然后加上鼻夹，做快速、短促的呼吸。
b:佩戴自救器撤离灾区时，要冷静、沉着，步行速度要根据情况可快可慢，选择最佳逃生路 线，短时间快跑是允许的，呼吸阻力越大，这是正常现象。 c:在整个逃生过程中，要注意把口具、鼻夹戴好，保持不漏气，绝不可从嘴中拔下口具说话。 d:吸气时，吸气比吸外界正常大气干热一点，这表明自救器在正常工作，对人无害，千万不 可拔下自救器。 e:使用中不要用手压气囊，防止氧气流失使供氧不足，注意防止利器刺破或挂破气囊。 f:携带自救器应避免碰撞，跌落，不许当坐垫用，不得随意打开外壳。 g:在佩戴时万一启动装置失灵，佩戴者可向气囊呼气至气囊鼓起，然后夹上鼻夹撤离。 h:只能使用一次，予以报废，不能重复使用。 i:报废的化学氧自救器应将药罐体和启动装置
ZH30化学氧自救器 使用说明
山东中煤工矿集团 zmjt01
目 录 索 引
ZH30化学氧自救器概述
化学氧自救器是利用超氧化钾生氧原理的个人呼吸保护装置...
01 吸系统的自救设备，不受外界气体成份条件的限制。
是一种利用超氧化钾生氧原理的个人呼吸保护装置。
ZH30化学氧自救器是一种自生氧的往复式闭路呼
ZH30隔绝式化学氧自救器使用方法
ZH30隔绝式化学氧自救器使用方法矿山救护装备ZH30隔绝式化学氧自救器使用方法一、用途及适用范围化学氧自救器是利用超氧化钾生氧原理的个人呼吸保护装置，它主要适用于煤矿井下采掘作业中，当矿井内发生瓦斯爆炸、煤尘爆炸、火灾和瓦斯突出等灾害造成环境中缺氧或出现有害、有毒气体危机矿工生命安全时，可及时佩戴、迅速撤离灾区，实现逃生的目的。
其使用范围:主要用于煤矿井下或其它地下工程、化工过程和有可能出现有毒气体的环境，作业人员使用达到遇险自救的目的。
二、产品的型号及主要技术参数1型号:Z:自救器 H:化学氧 30:防护时间30分钟2防护使用时间: 功率74W 额定防护时间30min3尺寸、重量: 外形尺寸 173(长) 102(宽) 154(高)携带重量小于等于1.9kg4防护功能a:吸气温度小于等于55度b:规定防护时间内气囊中氧气浓度不小于21%，二氧化碳平均浓度不大于1.5%最大不大于3.0%，且气囊不得出现吸空现象。
c:启动装置生氧量:10s大于2L，20s大于4Ld:呼气阻力和吸气阻力:未经滚动冲击的，防护性能试验后通气阻力不大于196Pa，经滚动冲击的，防护性能试验后通气阻力不大于245Pa。
三、自救器结构与工作原理A自救器外部结构:1上外壳组2后封带组3保护带4下外壳组5前封带组6铭牌B自救器呼吸保护器结构:1呼吸软管2氧气瓶3出气接口4护套5生氧罐组6护套7大卡箍8小卡箍9呼吸气囊组10脖带组11降温网12支架13鼻夹绳14鼻夹弹簧15鼻夹垫16口具塞C工作原理:本产品是利用化学药品超氧化钾(符合MT427【超氧化钾片状生氧剂技术条件】)生氧原理的个人呼吸保护装置，呼吸保护器与外界空气隔绝，呼吸方式为往复式，佩戴初期，人体所需氧气由氧气瓶生氧启动装置(符合AQ|1057-2008【化学氧自救器初期生氧器】)提供初期供氧。
使用时不受周围环境有害气体限制。
佩戴者呼气时，呼气经口具、降温网、上孔板和上网板组件与药罐体内的生氧药剂发生下列化学反应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZH-30隔离式化学氧自救器使用说明
1、本自救器是人体呼吸系统保护装置，主要用于煤矿井下开采作业中，
当矿井内遇有灾害事故，造成环境中缺氧或出现高浓度有毒有害气体危及生命安全时矿工可及时佩戴本自救器，实现呼吸系统的保护，并从灾区撤离脱险。
同时本自器还适用于：
(１)作为矿山救护队的辅助呼吸器；
(２)作为石油、化工行业及实验室等毒气泄漏事故的逃生；
(３)各种隧道挖掘及地下工程的缺氧和毒气环境的逃生；
(４)其它矿山井下的防护自救。
２、使用环境
(１)不受使用环境中窒息性气体和氧的浓度的限制；
(２)使用环境温度0～40℃
ZH－30隔绝式化学氧自救器主要技术参数、特点和要求
(1)初期生氧起动装置采用氯酸盐氧烛，生氧快，安全可靠。
(2)采用ＫO 2片状生氧剂，生氧均匀充足，粉尘少，性能稳定，吸气温度低，呼吸阻力小。
(3)采用玻璃纤维复合阻尘垫，阻尘效果好，佩戴舒适。
ZH－30隔绝式化学氧自救器结构和工作原理征
本自救器呼吸保护器的呼吸气路为往复式，采用KO2片状生氧剂，氧烛起动装置。
呼气经口具进入生氧药罐产生氧气吸收二氧化碳，含富氧气体进入气囊。
吸气时，气囊中气体经药罐再次净化进入口具，吸入口腔，因为生氧剂的生氧速度生氧量大于人体消耗氧气，当呼吸保护器内气体大于排气阀开启压力时，排气阀自动开启排气，低于排气压力时，排气阀自动关闭，保障呼吸与外界大气隔绝。
生氧过程主要反应方程式为：
2KO2+H2O→2KOH+ O2+热量
2KOH+CO2→K2CO3+H2O+热量
ZH－30隔绝式化学氧自救器佩戴方法
1、仪器携带：
本自救器是携带在矿工皮带上，皮带穿在下壳的皮带环里，平时携带放在矿工腰部右侧或左侧。
2、佩戴步骤
⑴、打开自救器：用拇指和食指拉红色搬手直至封印条断开，整个封口带脱落，把上壳掰开扔掉。
⑵、拉出自救器主题：抓住头带及包装纸把自救器主体从下壳中拉出，拔掉氧烛起动销，氧烛起动生氧，整理气囊使其展开。
⑶、拔掉口具塞：把红口具塞，从口具中拔掉，并注意头带应处于气囊一侧，而不是分配器一侧。
⑷、把口具放入口：要求把橡胶口片放于唇与牙齿之间，嘴唇紧贴口片周围，牙齿咬住牙垫，保证呼吸与外界气体隔绝。
⑸、拉出自救器主体：防止鼻子呼吸外界气体，用手把鼻夹掰开，夹住鼻孔，把鼻孔封闭好，这是佩带者就可使用自救器进行呼吸，安全撤出灾区。
⑹、戴上并拉紧头带：脱下矿工帽，戴上头带，把带子两端的调节长短和环放松，调整头带至合适位置。
用手拉带子两端，使头带把自救器牢固戴在头上。
要求口具不过分压迫口齿，头带不过分压迫皮肤，然后把帽子戴上，迅速撤出灾区。
ZH系列隔绝式化学氧自救器逃生注意事项
①、调整好头带、系紧。
②、按避灾路线有组织步出灾区，不要慌张，呼吸要均匀，步行速度根据情况调整。
③、在逃生过程中要将口具与鼻夹戴好，不漏气。
逃生时绝对不可摘除口具说话，需要联络可以打手势。
④、要防止损坏气囊，佩戴时不要压迫气囊防止氧气损失。
⑤、万一遇到起动装置不起动，可以向气囊内呼气，当气囊鼓起来时，夹上鼻夹、口具、即可正常呼吸安全逃生。
ZH－30隔绝式化学氧自救器维护检查
1、使用前应检查产品外壳上标注的生产日期、批号清晰符合使用要求；
2、随身携带的自救器每季度应用自救器气密检查仪进行一次气密检查，当自救器受到剧烈的撞击有可能漏气时，应随时进行气密检查；
3、自救器的存放应避免日光长期直射，远离暖气等热源。
不能与易燃易爆和有腐蚀性能过的物质同放一处，存放室应干燥，通风良好，湿度不要大于80%。
4、佩戴使用过和过期报废自救器应打开外壳，取下起动装置，用水冲洗药罐使生氧剂反应完成才能处理。
严禁乱丢弃报废自救器、药罐、生氧剂，以免引起爆炸，不许将自救器当坐垫，不准随意打开外壳。
ZH－30隔绝式化学氧自救器提醒注意
Ⅰ、自救器使用前请认真阅读使用说明书；
Ⅱ、自救器打开使用，无论佩戴时间长短，只准使用一次；
Ⅲ、自救器有效期携带使用（一班作业）3年，库存5年；
Ⅳ、自救器是矿工逃生呼吸保护器具，爱护自救器就是珍惜自己的生命！
自救器的使用方法
1.佩带位置将专用腰带穿入自救器腰带内卡与腰带外卡之间，固定在背部右侧腰间。
2.开启扳手使用时先将自救器沿腰带转到右侧腹前，左手托底，右手拉护罩胶片，使护罩挂钩脱离壳体扔掉，再用右手掰锁口带扳手至封印条断开后，丢开锁口带。
3.去掉上外壳左手抓住下外壳，右手将上外壳用力拔下扔掉。
4.套上挎带将挎带组套在脖子上。
5.提起口具并立即戴好拔出启动针，使气囊逐渐鼓起，立即拔掉口具塞并同时将口具塞入口中，口具片置于唇齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇。
6.夹好鼻夹两手同时抓住两个鼻夹垫的圆柱形把柄，将弹簧拉开，憋住一口气，使鼻夹垫准确地夹住鼻子。
7、调整挎带如果挎带过长，抬不起头，可以拉动挎带上的大圆环，使挎带缩短，长度适宜后，系在小圆环上。
8、.退出火区上述操作完成后，开始退离火区。
途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
