ZH30隔绝式化学氧自救器使用方法
ZH30化学氧自救器使用说明书ppt课件
技术参数
ABOUT ME
1. 防护时间
1) 功率为74W时:
30min
2) 静坐待救时：
120 min
2 . 吸气温度：
≤55℃
3. 铅封印条开启拉力： 39～118N
4. 起动生氧性能： 起动30s:
≥2L
起动60s: ≥4L
5. 外壳气密性：压力为13.34kPa，15s内压力
降 ≤78Pa
6. 自救器本体从下外壳内取出时的拉力：
ZH30
02 ZH30化学氧自救器可以在各种有毒气体及缺氧的
化
环境下使用，特别适用于煤矿中发生煤与甲烷突出、 二氧化碳突出的一些场所及其附近受灾区域。
学
氧
03 ZH30化学氧自救器要供个人自救，只有在特殊情 况下，方可供短时间的劳动或救护工作。本产品采
自
用ABS工程塑料外壳，有重量轻的优点。
救 器
04 其使用范围：主要用于煤矿井下或其它地下工程、 化工过程和有可能出现有毒气体的环境，作业人员
氧气供给佩戴者。
03
生氧剂含量应符合MT427-1995超氧化钾片状生氧剂技术
条件的规定。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
目 录 索 引
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ，并增 补指标 。
化学氧自救器规章制度

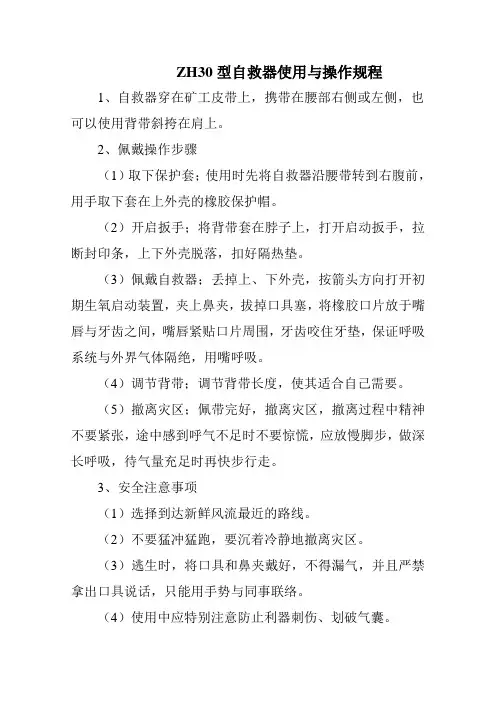

ZH30型自救器使用与操作规程1、自救器穿在矿工皮带上，携带在腰部右侧或左侧，也可以使用背带斜挎在肩上。
2、佩戴操作步骤（1）取下保护套；使用时先将自救器沿腰带转到右腹前，用手取下套在上外壳的橡胶保护帽。
（2）开启扳手；将背带套在脖子上，打开启动扳手，拉断封印条，上下外壳脱落，扣好隔热垫。
（3）佩戴自救器；丢掉上、下外壳，按箭头方向打开初期生氧启动装置，夹上鼻夹，拔掉口具塞，将橡胶口片放于嘴唇与牙齿之间，嘴唇紧贴口片周围，牙齿咬住牙垫，保证呼吸系统与外界气体隔绝，用嘴呼吸。
（4）调节背带；调节背带长度，使其适合自己需要。
（5）撤离灾区；佩带完好，撤离灾区，撤离过程中精神不要紧张，途中感到呼气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
3、安全注意事项（1）选择到达新鲜风流最近的路线。
（2）不要猛冲猛跑，要沉着冷静地撤离灾区。
（3）逃生时，将口具和鼻夹戴好，不得漏气，并且严禁拿出口具说话，只能用手势与同事联络。
（4）使用中应特别注意防止利器刺伤、划破气囊。
ZH30型自救器维护、检查和储存制度1、日常检查（1）自救器平常应集中保管，由发放室负责发放。
（2）每天送回时，管理员必须检查自救器外壳，保护帽是否破裂，封印条是否损坏，自救器是否打开，如有上述情况，应追究佩带者的责任（符合自救使用时除外），并进行检查修理，判断是否报废。
（3）在检查过程中因自救器损坏导致生氧剂弄到皮肤上或眼睛里，可用大量清水冲洗，严重时应及时送往医院处理。
2、定期检查（1）管理员每月必须用ZJ-2B型自救器气密性校验仪检查自救器气密性，在正压13328pa压力下，15s内压力下降≤98pa，则气密性合格，否则必须检查维修。
（2）建立自救器气密性检查台帐，对自救器进行管理。
3、储存与报废（1）自救器应储存在通风良好、温度在0～40°的室内。
（2）管理员要对每一批自救器建立登记台帐，正常情况下，自救器携带寿命为3年，贮存使用寿命为5年，超过期限应报废并及时补充数量。
ZH30隔绝式化学氧自救器使用说明解析
ZH30隔绝式化学氧自救器使用说明解析一、产品介绍ZH30(A)隔离式化学氧自救器是由一个密封装置和一个氧气生成装置组成。
密封装置包括面罩、连接管、背带和容器等部件。
面罩适合各种不同脸型的人使用，并能牢固地密合面部，防止有毒气体进入。
连接管用于连接面罩和氧气生成装置。
背带可以调整，确保穿戴者能够舒适地佩戴自救器。
容器内装有化学剂，用于产生氧气。
二、使用方法使用ZH30(A)隔离式化学氧自救器时，需要按照以下步骤进行操作：1.打开容器:首先，将自救器的密封容器打开。
打开方式为将容器上的指示标志对准箭头方向并用力按下手柄。
在操作过程中，需确保面部远离打开口。
2.佩戴面罩:将面罩放在头上，并用可调节的背带将其固定。
调整背带，确保面罩贴合面部，不得产生漏气等情况。
3.呼吸氧气:当面罩佩戴好后，吸气阀会自动打开，开始供应氧气。
在使用过程中，应通过口鼻吸气，保持正常呼吸。
4.使用时间限制:自救器的使用时间限制是指从打开容器开始，到化学剂产生氧气的时间。
根据产品说明，ZH30(A)自救器的使用时间为30分钟。
在使用过程中，应尽量减少剧烈活动，以延长使用时间。
5.安全脱离:当达到使用时间限制或救援过程结束后，应立即整理好自救器，并迅速并安全地撤离危险区域。
三、注意事项在使用ZH30(A)隔离式化学氧自救器时，有以下几点需要注意：1.确保密封:在佩戴面罩时要确保其密封性能良好，无漏气。
否则，会影响自救器的正常使用效果。
2.勿修改以及乱用:严禁对自救器进行任何的修改或更改。
同时，自救器仅限于窒息危险环境下使用，不得用于其他用途。
3.定期检查:自救器应定期进行检查，确保其各项功能正常工作，如氧气生成装置是否有效、连接管是否完好等。
4.注意存储:自救器需要存放在防潮、干燥、无腐蚀性气体的环境中，以确保其性能不受损害。
5.培训和练习:在使用自救器前，必须参加相应的培训和练习，掌握正确的佩戴和使用方法。
四、维护与保养为了确保ZH30(A)隔离式化学氧自救器的长期有效性和可靠性，需要进行定期维护和保养。
ZH30化学氧自救器使用说明书
02
氧气供给佩戴者。
03
生氧剂含量应符合MT427-1995超氧化钾片状生氧剂技术 条件的规定。
ZH30化学氧自救器参数
ZH30隔绝式化学氧自救器主要技术指标如下...
技术参数
ABOUT ME
30min 120 min 1. 防护时间 1) 功率为74W时:
ZH30
2) 静坐待救时：
2 . 吸气温度：
k:戴上矿灯帽，撤离灾区。
ZH30化学氧自救器注意事项
a:佩戴时，拔掉口具塞，整理气囊，戴好自救器，然后加上鼻夹，做快速、短促的呼吸。
b:佩戴自救器撤离灾区时，要冷静、沉着，步行速度要根据情况可快可慢，选择最佳逃生路 线，短时间快跑是允许的，呼吸阻力越大，这是正常现象。 c:在整个逃生过程中，要注意把口具、鼻夹戴好，保持不漏气，绝不可从嘴中拔下口具说话。 d:吸气时，吸气比吸外界正常大气干热一点，这表明自救器在正常工作，对人无害，千万不 可拔下自救器。 e:使用中不要用手压气囊，防止氧气流失使供氧不足，注意防止利器刺破或挂破气囊。 f:携带自救器应避免碰撞，跌落，不许当坐垫用，不得随意打开外壳。 g:在佩戴时万一启动装置失灵，佩戴者可向气囊呼气至气囊鼓起，然后夹上鼻夹撤离。 h:只能使用一次，予以报废，不能重复使用。 i:报废的化学氧自救器应将药罐体和启动装置
ZH30化学氧自救器 使用说明
山东中煤工矿集团 zmjt01
目 录 索 引
ZH30化学氧自救器概述
化学氧自救器是利用超氧化钾生氧原理的个人呼吸保护装置...
01 吸系统的自救设备，不受外界气体成份条件的限制。
是一种利用超氧化钾生氧原理的个人呼吸保护装置。
ZH30化学氧自救器是一种自生氧的往复式闭路呼
ZH30隔绝式化学氧自救器使用方法
ZH30隔绝式化学氧自救器使用方法矿山救护装备ZH30隔绝式化学氧自救器使用方法一、用途及适用范围化学氧自救器是利用超氧化钾生氧原理的个人呼吸保护装置，它主要适用于煤矿井下采掘作业中，当矿井内发生瓦斯爆炸、煤尘爆炸、火灾和瓦斯突出等灾害造成环境中缺氧或出现有害、有毒气体危机矿工生命安全时，可及时佩戴、迅速撤离灾区，实现逃生的目的。
其使用范围:主要用于煤矿井下或其它地下工程、化工过程和有可能出现有毒气体的环境，作业人员使用达到遇险自救的目的。
二、产品的型号及主要技术参数1型号:Z:自救器 H:化学氧 30:防护时间30分钟2防护使用时间: 功率74W 额定防护时间30min3尺寸、重量: 外形尺寸 173(长) 102(宽) 154(高)携带重量小于等于1.9kg4防护功能a:吸气温度小于等于55度b:规定防护时间内气囊中氧气浓度不小于21%，二氧化碳平均浓度不大于1.5%最大不大于3.0%，且气囊不得出现吸空现象。
c:启动装置生氧量:10s大于2L，20s大于4Ld:呼气阻力和吸气阻力:未经滚动冲击的，防护性能试验后通气阻力不大于196Pa，经滚动冲击的，防护性能试验后通气阻力不大于245Pa。
三、自救器结构与工作原理A自救器外部结构:1上外壳组2后封带组3保护带4下外壳组5前封带组6铭牌B自救器呼吸保护器结构:1呼吸软管2氧气瓶3出气接口4护套5生氧罐组6护套7大卡箍8小卡箍9呼吸气囊组10脖带组11降温网12支架13鼻夹绳14鼻夹弹簧15鼻夹垫16口具塞C工作原理:本产品是利用化学药品超氧化钾(符合MT427【超氧化钾片状生氧剂技术条件】)生氧原理的个人呼吸保护装置，呼吸保护器与外界空气隔绝，呼吸方式为往复式，佩戴初期，人体所需氧气由氧气瓶生氧启动装置(符合AQ|1057-2008【化学氧自救器初期生氧器】)提供初期供氧。
使用时不受周围环境有害气体限制。
佩戴者呼气时，呼气经口具、降温网、上孔板和上网板组件与药罐体内的生氧药剂发生下列化学反应。
ZH30C新型自救器使用注意事项

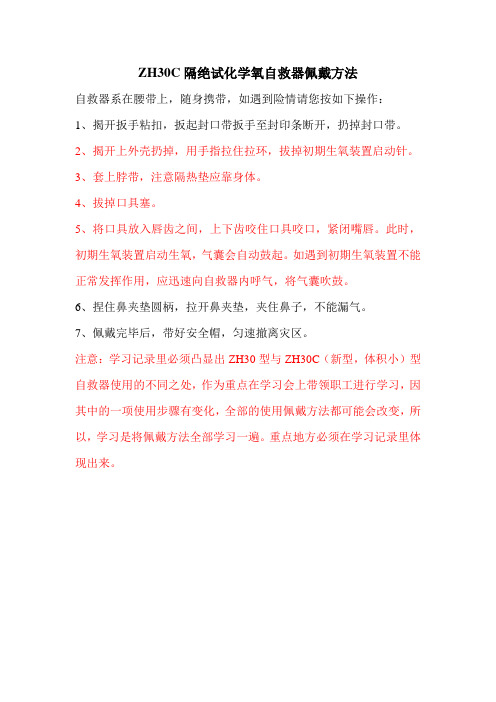

ZH30C隔绝试化学氧自救器佩戴方法
自救器系在腰带上，随身携带，如遇到险情请您按如下操作：
1、揭开扳手粘扣，扳起封口带扳手至封印条断开，扔掉封口带。
2、揭开上外壳扔掉，用手指拉住拉环，拔掉初期生氧装置启动针。
3、套上脖带，注意隔热垫应靠身体。
4、拔掉口具塞。
5、将口具放入唇齿之间，上下齿咬住口具咬口，紧闭嘴唇。
此时，初期生氧装置启动生氧，气囊会自动鼓起。
如遇到初期生氧装置不能正常发挥作用，应迅速向自救器内呼气，将气囊吹鼓。
6、捏住鼻夹垫圆柄，拉开鼻夹垫，夹住鼻子，不能漏气。
7、佩戴完毕后，带好安全帽，匀速撤离灾区。
注意：学习记录里必须凸显出ZH30型与ZH30C（新型，体积小）型自救器使用的不同之处，作为重点在学习会上带领职工进行学习，因其中的一项使用步骤有变化，全部的使用佩戴方法都可能会改变，所以，学习是将佩戴方法全部学习一遍。
重点地方必须在学习记录里体现出来。
ZH30-自救器使用
ZH30（W）隔绝式化学氧自救器操作步骤、注意事项、检查方法一、操作步骤第一步：打开自救器扯下橡胶保护带，用拇指和食指拉扳手直至封印条断开，把上壳扳开扔掉。
第二步：拉出自救器主体抓着头带把自救器主体从下壳中拉出，把下壳扔掉。
第三步: 拔掉口具塞把口具塞从口具中拔掉，拉开生氧启动装置，气囊就会逐渐鼓起。
第四步：咬口具把扣具放入唇齿之间，咬住牙垫紧闭嘴唇。
第五步：戴鼻夹将鼻夹弹簧拉开，用鼻夹垫夹着鼻子，第一口气必须用口深呼吸。
第六步：套上头带脱下矿工帽，套上头带调整至合适位置，戴上矿工帽，迅速撤离灾区。
二、使用注意事项：1、佩戴自救器要迅速、准确。
佩戴时切记启动氧烛，以利快速生氧，如氧烛启动哑火或失效，应深吸气后通过口具向药罐呼1～2口气强制生氧。
2、选择到达新鲜风流最近的路线。
3、不要猛冲猛跑，要沉着冷静地撤离灾区。
4、在逃生过程中，注意保持口具和鼻夹戴好，不漏气。
逃生时严禁拿出口具说话，只能用手势与同事联络。
5、使用中应特别注意防止利器刺伤、划破气囊。
6、在未达到安全地点时不要摘下自救器。
7、在发现自救器气囊体积瘪而不鼓，渐渐缩小，表明自救器的使用时间已接近终点。
8、吸气时，吸气温度比外界环境温度高一些，这表明自救器在正常工作，对人无害，千万不可拔下自救器。
三、自救器检查维护方法：1、日常检查自救器应集中管理，由发放室负责发放。
每天收回时必须检查自救器外部有无损伤、封印条是否损伤、自救器是否打开、有无严重损坏等，如发现上述情况应停止使用，报废处理。
2、定期检查自救器每月必须用ZJ-2型自救器气密性校验仪检查外壳气密性，在正压13.34Kpa压力下，15s内压力下降不大于98Pa,则气密性合格，否则必须报废处理。
3、上下外壳破裂或打开，应作报废处理。
4、自救器发放室要保持清洁、干净，湿度不大于80%，应远离热源，室内不得存放油类及易燃易爆和腐蚀物品。
5、携带自救器应避免碰撞、跌落。
若怀疑漏气，要随时检查。
ZH30D隔离式化学氧自救器使用方法
ZH30D隔离式化学氧自救器使用方法一、器材准备1.检查设备是否完好无损，如有损坏请及时更换。
2.检查自救器是否在有效期内，过期的自救器需要及时更换。
二、佩戴自救器1.解开自救器绑带。
2.将自救器套在头部，确保正面朝前。
3.打开自救器氧气进气阀。
4.头部的保护帽可以根据需要扣上。
三、逃生原则1.保持冷静，不要惊慌失措。
2.尽量利用已有的逃生设施，如安全出口、逃生通道等。
3.在逃生过程中，使用适当的自救措施。
四、呼吸器的使用1.当发现空气已经不能满足呼吸需求时，将自救器吩咐佩戴。
2.面对自救器的正面，将自救器的嘴部密封在口鼻部位。
3.用两手捧住自救器底部的颈带，双手端起自救器。
4.用力用手按压自救器。
五、呼吸操作1.在自救器上检查氧气逸出阀是否关闭。
2.确保自救器的氧气进气阀打开。
3.缓慢呼吸，不要太急促。
4.呼吸氧气时，注意吸气呼气的均匀，并尽量避免发出大声的呼吸声。
六、注意事项1.自救器只能在缺氧或有毒气体环境下使用，不得在常规空气环境下使用。
2.自救器的有效使用时间有限，请在规定时间内离开紧急情况。
3.在逃生时，如果自救器与尖锐物品或火源接触，请立即更换。
4.不要频繁开启自救器的氧气进气阀，以确保自救用氧足够。
七、储存和保养1.自救器使用后应清洁干燥，避免存放在潮湿环境中。
2.定期检查自救器的使用有效期，过期的自救器需要及时更换。
3.不要将自救器存放在高温或直接阳光照射的地方。
八、事故后处理1.在逃生后，及时上报事故，并让专业人员对自救器进行检查，并进行维修或更换单位。
这就是ZH30D隔离式化学氧自救器的使用方法。
在紧急情况中，正确佩戴和使用自救器对生命安全至关重要。
请认真学习和掌握以上内容，并在必要时勇敢地使用自救器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZH30隔绝式化学氧自救器使用方法矿山救护装备ZH30隔绝式化学氧自救器使用方法
一、用途及适用范围
化学氧自救器是利用超氧化钾生氧原理的个人呼吸保护装置，它主要适用于煤矿井下采掘作业中，当矿井内发生瓦斯爆炸、煤尘爆炸、火灾和瓦斯突出等灾害造成环境中缺氧或出现有害、有毒气体危机矿工生命安全时，可及时佩戴、迅速撤离灾区，实现逃生的目的。
其使用范围:主要用于煤矿井下或其它地下工程、化工过程和有可能出现有毒气体的环境，作业人员使用达到遇险自救的目的。
二、产品的型号及主要技术参数
1型号:Z:自救器 H:化学氧 30:防护时间30分钟
2防护使用时间: 功率74W 额定防护时间30min
3尺寸、重量: 外形尺寸 173(长) 102(宽) 154(高)
携带重量小于等于1.9kg
4防护功能
a:吸气温度小于等于55度
b:规定防护时间内气囊中氧气浓度不小于21%，二氧化碳平均浓度不大于1.5%最大不大于3.0%，且气囊不得出现吸空现象。
c:启动装置生氧量:10s大于2L，20s大于4L
d:呼气阻力和吸气阻力:未经滚动冲击的，防护性能试验后
通气阻力不大于196Pa，经滚动冲击的，防护性能试验后通气阻力不大于
245Pa。
三、自救器结构与工作原理
A自救器外部结构:1上外壳组2后封带组3保护带4下外壳组5前封带组6铭牌
B自救器呼吸保护器结构:1呼吸软管2氧气瓶3出气接口4
护套5生氧罐组6护套7大卡箍8小卡箍9呼吸气囊组10
脖带组11降温网12支架13鼻夹绳14鼻夹弹簧15鼻夹垫
16口具塞
C工作原理:
本产品是利用化学药品超氧化钾(符合MT427【超氧化钾片状生氧剂技术条件】)生氧原理的个人呼吸保护装置，呼吸保护器与外界空气隔绝，呼吸方式为往复式，佩戴初期，人体所需氧气由氧气瓶生氧启动装置(符合AQ|1057-2008【化学氧自救器初期生氧器】)提供初期供氧。
使用时不受周围环境有害气体限制。
佩戴者呼气时，呼气经口具、降温网、上孔板和上网板组件与药罐体内的生氧药剂发生下列化学反应。
2KO2+H2O------2KOH+3|2O2+热量
2KOH+CO2-----K2CO3+H2O+热量
水汽和二氧化碳与生氧剂反映，生成含氧量较高的气体，经下网板组件，下孔板进入气囊，气囊中储存的氧气再经下孔板、下网板组件，再次经生氧剂直至进入人的肺部，完成整个呼吸循环。
当生氧剂产生的氧气超过人体的耗氧量时，进入气囊的氧气越积越多，气囊内压力逐渐增大，达到排气阀排起压力时，气囊上的排气阀自动开启，排出多余气体。
当气囊内压力减小时，排气阀自动关闭，避免氧气的浪费和保护佩戴着的正常呼吸。
四、佩戴与使用
a:自救器系在腰带上，随身携带。
b:使用时，扯下橡胶保护带。
c:用拇指办起红色扳手，拉断封印条。
d:揭开上外壳。
e:抓住头带，取出呼吸保护器，丢掉下外壳。
f:拔掉口具塞，整理气囊。
g:将口具放入唇齿间，咬住牙垫。
h:启动氧气瓶生氧装置。
i:加上鼻夹，闭上嘴唇，向自救器呼气进行呼吸。
j”取下矿灯帽，带好头带。
k:戴上矿灯帽，撤离灾区。
五、注意事项
a:佩戴时，拔掉口具塞，整理气囊，戴好自救器，然后加上鼻
夹，做快速、短促的呼吸。
b:佩戴自救器撤离灾区时，要冷静、沉着，步行速度要根据情
况可快可慢，选择最佳逃生路线，短时间快跑是允许的，呼
吸阻力越大，这是正常现象。
c:在整个逃生过程中，要注意把口具、鼻夹戴好，保持不漏气，绝不可从嘴中拔下口具说话。
d:吸气时，吸气比吸外界正常大气干热一点，这表明自救器在正常工作，对人无害，千万不可拔下自救器。
e:使用中不要用手压气囊，防止氧气流失使供氧不足，注意防
止利器刺破或挂破气囊。
f:携带自救器应避免碰撞，跌落，不许当坐垫用，不得随意打开外壳。
g:在佩戴时万一启动装置失灵，佩戴者可向气囊呼气至气囊鼓起，然后夹上鼻夹撤离。
h:只能使用一次，予以报废，不能重复使用。
i:报废的化学氧自救器应将药罐体和启动装置放入水里，使药与水反应直至无气泡，防止残余超氧化钾与可燃物接触而引起火灾。
六、检查、保养和储存
a:自救器应集中放在矿自救器发放室，室内要保持清洁、干净，湿度大于80%，应远离热源，室内不得存放油类及易燃易爆和腐蚀物品。
b:每天携带时，要检查自救器外部有无损伤，如发现有不正常现象要及时检修或报废。
c:按自救器使用管理规定，定期用自救器气密检测仪(ZJ—3
型)检查气密性是否良好，要求在13.34KPa压力下保持15s，压力下降不大于78pa为合格。
若受到剧烈撞击，怀疑漏气时，要随时检查。
d:自救器只能使用一次，用过的自救器报废后不能在次使用。
