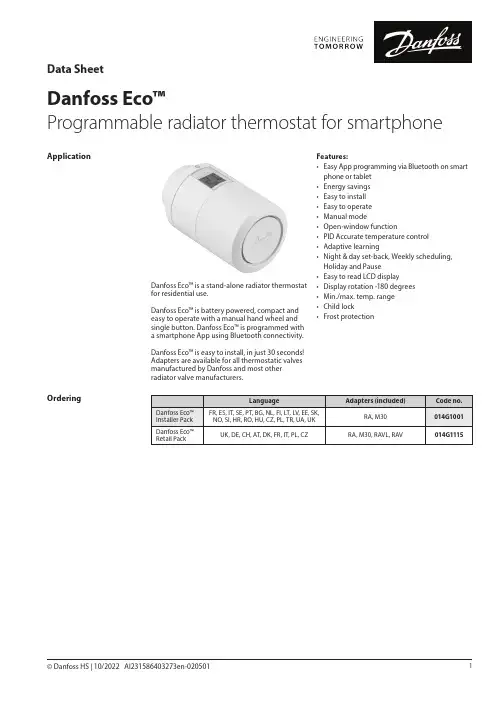

Data SheetDanfoss Eco™Programmable radiator thermostat for smartphoneApplicationDanfoss Eco™ is a stand-alone radiator thermostatfor residential use.Danfoss Eco™ is battery powered, compact andeasy to operate with a manual hand wheel andsingle button. Danfoss Eco™ is programmed witha smartphone App using Bluetooth connectivity.Danfoss Eco™ is easy to install, in just 30 seconds!Adapters are available for all thermostatic valvesmanufactured by Danfoss and most otherradiator valve manufacturers.Features:• Easy App programming via Bluetooth on smart phone or tablet• Energy savings• Easy to install• Easy to operate• Manual mode• Open-window function• PID Accurate temperature control• Adaptive learning• Night & day set-back, Weekly scheduling, Holiday and Pause• Easy to read LCD display• Display rotation -180 degrees• Min./max. temp. range• Child lock• Frost protectionOrderingData Sheet Danfoss Eco™ Programmable Radiator Thermostat AccessoriesSpecificationsData Sheet Danfoss Eco™ Programmable Radiator ThermostatApp Advanced SettingsMain features App SchedulingEasy App programming via Bluetooth on smartphone or tablet. Up to 3 setback periods per dayand the option to copy the schedule across toother days.Software UpdatesSoftware updates are automatic, prompted viathe App. The data security of the Danfoss Eco™thermostat and App that is paired to yoursmartphone is guaranteed. The system is testedby independent specialists.Open-window functionDanfoss Eco™ features an Open-window function,which closes the valve if the room temperature isfalling dramatically, thus reducing the heat loss.The radiator heat is shut off for up to 30 minutes,before Danfoss Eco™ returns to its originalsettings. When Open-window has been activated,the function is quarantined for 45 minutes.Adjusting to the valveDuring the first night of operation Danfoss Eco™will shut off the radiator heat and then openagain to detect the exact opening point of thevalve. This will allow Danfoss Eco™ to control theheat as efficiently as possible. If necessary, theprocedure is repeated once a night for up to aweek.You might experience the valve being warm during the adjustment procedure, regardless of the room temperature.Child lockActivating the child lock feature will protect the settings from tampering.Adaptive learningDuring the first week of operation Danfoss Eco™ learns when it is necessary to start heating the room in order to reach the correct temperature at the correct time.The intelligent control will continuouslyadjust the heating time compared to seasonal temperature changes.Automatic valve exercisingTo keep the radiator valve functional and at its best, Danfoss Eco™ automatically exercises the valve every Thursday at approx. 11:00 hrs by fully opening and then returning to its normal setting.Measuring the room temperature Danfoss Eco™ is measuring the temperaturewith multiple built-in sensors to ensure accuratecontrol. Based on these readings the roomtemperature is calculated for an area approx.20cm in front of the display. This allows DanfossEco™ to control the actual room temperature veryaccurately.Be aware that sources of cold or heat, e.g.fireplace, direct sun or draft, might affect thefunction of Danfoss Eco™.20c mNote: The displayed temperature is always the settemperature, not the actual room temperature.M28Orkli3. P ress and hold the button for 3seconds. The Danfoss Eco™ is now mounted and will display the current temperature.4. Download the Danfoss Eco™ App fromApple App Store or Google Play Store.Search Danfoss Eco™ or follow the link:-Dimensions。
丹佛斯DanfossHS ECflex=EFTPC-电地暖
= EFTPC安装简单、可靠、快速在此处查找您的新货号MAKING MODERN LIVING POSSIBLEEC20 EC ex安装简单、可靠、快速3工作电压：220 - 240 V输出功率：10 W/m屏蔽：100% 覆盖，配有镀锡铜导线的铝箔外部护套：红色 PVC冷线： 2.3 m DTCL、3x1.5 mm2或 3x2.5 mm2实芯铜线，黄色/绿色地线最低安装温度：-5˚C符合标准：IEC60800:2009应用：全新或翻新修建工程混凝土地面管路伴热Danfoss Re ect 系统适用于实木地板和强化地板4 EC ex5工作电压：220 - 240 V 输出功率：20 W/m屏蔽：100% 覆盖，配有镀锡铜导线的铝箔外部护套：红色 PVC冷线： 2.3 m DTCL 、3x1.5 mm 2 或 3x2.5 mm 2 实芯铜线，黄色/绿色地线 最低安装温度：-5˚C符合标准：IEC60800:2009应用：全新或翻新修建工程混凝土地面6 ECex屋面融冰化雪应用地面融冰化雪应用7面向未来做好准备！下一代技术ECflex 安装简便、极为可靠，并且符合业内最重要的规定。
卓越的能耗表现和安全特性配以独一无二的丹佛斯超长质保，这些因素都使得这种电缆成为全球高要求客户的理想选择。
要了解有关 ECflex 或任何其它电采暖产品和解决方案的更多信息，请访问DEVIreg™ Touch：Ec ex 电缆的完美搭档要最大限度地实现舒适性、高效利用能源并降低供热成本，请选择我们的DEVIreg™ Touch 智能供热温控器对发热电缆进行控制。
此款温控器界面直观、安装简单、支持远程故障排除，并拥有您的客户会一见倾心的卓越设计。
丹佛斯阀门水地板采暖资料
PEX:
Alu-pex: Cupper/steel:
Individual Room Temperature Control
对于一些 特殊尺寸 管子，如 20x2.3， 20x2.8等 ，可用相 近管材的 接头。
7
丹佛斯热电驱动器TWA
▪ 230V 或 24 V 50Hz 交流电源 ▪ 常开型或常闭型（NO/NC） ▪ 功耗 2W ▪ 保护等级 IP 41 ▪ 具有开关位置指示 ▪ 多种接口方式 ▪ 与丹佛斯分水器及RA-N阀相配的型号
为TWA-A系列，与RTD-N，RTD-G阀 相配的型号为TWA-D系列。丹佛斯还可 提供与其它品牌分水器控制阀相配的热 电驱动器。
Individual Room Temperature Control
8
丹佛斯FH-CWT/D/P系列温控器
FH-CWT 普通拨盘式
FH-CWD 普通液晶显示
Individual Room Temperature Control
➢ 具有地面温度传感器接口，可限制地面最高温度。地面温度设定范 围：20-45oC。（出厂设定为单温单控模式，即只根据房间温度进 行控制）。
➢ 具有断电记忆功能，重新通电时恢复至停电前温控器状态及设定。 内部有一钮扣电池，保证时钟不受断电影响。
➢ 具有温度传感器故障判断及显示功能
➢ 防护等级IP30，材质为阻燃材料
13
房间温控器TP5001 Si
➢ LCD液晶显示
➢ 电池或230V供电，1个单刀双掷开关（SPDT），开关最大电流为 3(1)A，具有NO和NC型驱动器接线端子，无电压开关输出
➢ 出厂房间温度设定范围为5-30oC，但可在5-40oC的范围内对温度
上下限进行修改，开关动作温差±0.5oC
丹佛斯狄威采暖系统的特点

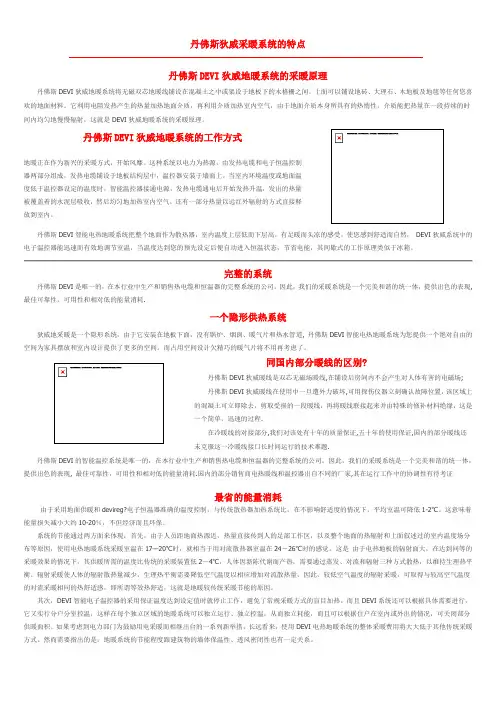

丹佛斯狄威采暖系统的特点丹佛斯DEVI狄威地暖系统的采暖原理丹佛斯DEVI狄威地暖系统将无磁双芯地暖线铺设在混凝土之中或架设于地板下的木格栅之间，上面可以铺设地砖、大理石、木地板及地毯等任何您喜欢的地面材料。
它利用电阻发热产生的热量加热地面介质，再利用介质加热室内空气，由于地面介质本身所具有的热惰性，介质能把热量在一段持续的时间内均匀地慢慢辐射，这就是DEVI狄威地暖系统的采暖原理。
丹佛斯DEVI狄威地暖系统的工作方式地暖正在作为新兴的采暖方式，开始风靡。
这种系统以电力为热源，由发热电缆和电子恒温控制器两部分组成，发热电缆铺设于地板结构层中，温控器安装于墙面上。
当室内环境温度或地面温度低于温控器设定的温度时，智能温控器接通电源，发热电缆通电后开始发热升温，发出的热量被覆盖着的水泥层吸收，然后均匀地加热室内空气，还有一部分热量以远红外辐射的方式直接释放到室内。
丹佛斯DEVI智能电热地暖系统把整个地面作为散热器，室内温度上层低而下层高，有足暖而头凉的感受，使您感到舒适而自然，DEVI狄威系统中的电子温控器能迅速而有效地调节室温，当温度达到您的预先设定后便自动进入恒温状态，节省电能，其间歇式的工作原理类似于冰箱。
完整的系统丹佛斯DEVI是唯一的，在本行业中生产和销售热电缆和恒温器的完整系统的公司。
因此，我们的采暖系统是一个完美和谐的统一体，提供出色的表现, 最佳可靠性，可用性和相对低的能量消耗.一个隐形供热系统狄威地采暖是一个隐形系统，由于它安装在地板下面，没有锅炉、烟囱、暖气片和热水管道, 丹佛斯DEVI智能电热地暖系统为您提供一个绝对自由的空间为家具摆放和室内设计提供了更多的空间。
而占用空间设计欠精巧的暖气片将不用再考虑了。
同国内部分暖线的区别?丹佛斯DEVI狄威暖线是双芯无磁场暖线,在铺设后房间内不会产生对人体有害的电磁场;丹佛斯DEVI狄威暖线在使用中一旦遭外力破坏,可用探伤仪器立刻确认故障位置，该区域上的混凝土可立即除去，剪取受损的一段暖线，再将暖线联接起来并由特殊的修补材料绝缘，这是一个简单，迅速的过程.在冷暖线的对接部分,我们对该处有十年的质量保证,五十年的使用保证,国内的部分暖线还未克服这一冷暖线接口长时间运行的技术难题.丹佛斯DEVI的智能温控系统是唯一的，在本行业中生产和销售热电缆和恒温器的完整系统的公司。
丹佛斯产品特点.

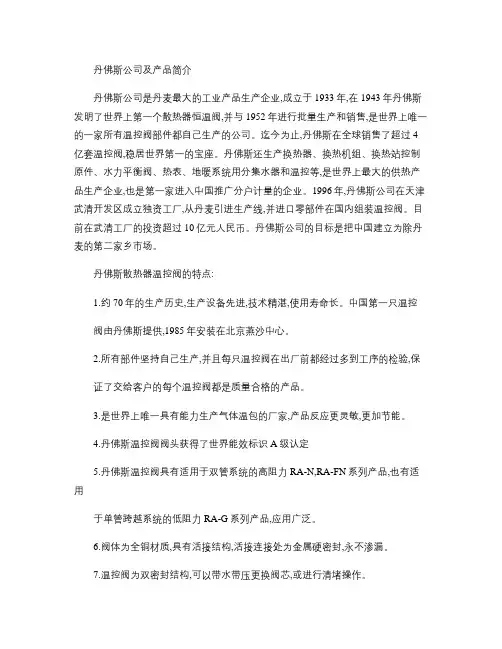

丹佛斯公司及产品简介丹佛斯公司是丹麦最大的工业产品生产企业,成立于1933年,在1943年丹佛斯发明了世界上第一个散热器恒温阀,并与1952年进行批量生产和销售,是世界上唯一的一家所有温控阀部件都自己生产的公司。
迄今为止,丹佛斯在全球销售了超过4亿套温控阀,稳居世界第一的宝座。
丹佛斯还生产换热器、换热机组、换热站控制原件、水力平衡阀、热表、地暖系统用分集水器和温控等,是世界上最大的供热产品生产企业,也是第一家进入中国推广分户计量的企业。
1996年,丹佛斯公司在天津武清开发区成立独资工厂,从丹麦引进生产线,并进口零部件在国内组装温控阀。
目前在武清工厂的投资超过10亿元人民币。
丹佛斯公司的目标是把中国建立为除丹麦的第二家乡市场。
丹佛斯散热器温控阀的特点:1.约70年的生产历史,生产设备先进,技术精湛,使用寿命长。
中国第一只温控阀由丹佛斯提供,1985年安装在北京燕沙中心。
2.所有部件坚持自己生产,并且每只温控阀在出厂前都经过多到工序的检验,保证了交给客户的每个温控阀都是质量合格的产品。
3.是世界上唯一具有能力生产气体温包的厂家,产品反应更灵敏,更加节能。
4.丹佛斯温控阀阀头获得了世界能效标识A级认定5.丹佛斯温控阀具有适用于双管系统的高阻力RA-N,RA-FN系列产品,也有适用于单管跨越系统的低阻力RA-G系列产品,应用广泛。
6.阀体为全铜材质,具有活接结构,活接连接处为金属硬密封,永不渗漏。
7.温控阀为双密封结构,可以带水带压更换阀芯,或进行清堵操作。
丹佛斯分户温控产品的特点:1.专用低阻力阀体,流通能力大,带来更小的阻力损失,对系统改造影响小。
2.阀体为全铜材质,具有活接结构,活接连接处为金属硬密封,永不渗漏。
3.阀体为双密封结构,可以带水带压更换阀芯,或进行清堵操作。
4.热电驱动器与阀体的连接采用卡式连接,定位准确,避免的人为误操作因素。
5.驱动器具有常开和常闭两种类型,供电有24V和220V两种类型。
丹佛斯电地暖系统配置表
业主签名：
电地暖负荷匹配表
丹佛斯电地暖系统
项目名称:电地暖工程
建筑概况 序号 楼层 采暖区域 房间 面积 ㎡ 1 2 3 4 5 6 7 8 9 10 11 汇总 编制： 半地下 室 书房 桌球室 34 28 1 1 1 1 1 1 1 1 1 71 34 可铺 面积 ㎡ 34 设计参数 设计 参数 W/㎡ 120 120 120 120 120 120 120 120 120 120 120 ---总热量 单线热量 W 4080 3360 120 120 120 120 120 120 120 120 120 8520 ------2 W 2135 设计选型 单线线长 m 118 数量 条 2 总热量 W 4270 0 0 0 0 0 0 0 0 0 0 ---单位总 热负荷 W 126 0 0 0 0 0 0 0 0 0 0 ---湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 湿法水泥敷设 ----施工方案 铺设方式 铺线 间距 mm 144 1 1 1 1 1 1 1 1 1 1 1 11 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 EFIT440 -----温控 数量 线控器型号 备注
丹佛斯电动调节阀特性
电动调节阀功能描述：阀门驱动器接受楼宇自动系统的信号，驱动阀锥改变阀门的开度，从而改变通过阀门的流量。
该阀门为调节型阀门，水流相对于阀芯的流向为低进高出型。
技术要求：阀体性能调节阀阀体结构为直行程的单座阀体，压力等级PN16，其流通能力（Kvs值）及口径必须满足工艺流量的要求。
1.流量特性为等百分比特性2.控制比≥100：13.泄漏率≤Kvs值的0.05％4.最小关闭压差≥1.5bar5.最高介质温度130℃6.阀体：为常开阀体，保证驱动器损坏或被卸下时，供热不间断驱动器1.驱动器由双向伺服电机驱动，齿轮为金属齿轮；2.内置力敏开关保证驱动器不过载；3.驱动器开与关两个方向的运行速度相同，以便温度控制的稳定；4.驱动器断电时应保持在原位，应有过载保护；5.可机械手动操作；6.可将信号分割控制，确保两个调节阀并联使用时，用同一信号实现两个阀门顺序开启；7.控制信号为标准的模拟量信号，0(2)-10V/0(4)-20mA可选；8.可选择正/反向动作；9.具有阀门行程自检功能，以减少调试时间10.电源为24Vac，50Hz；11.外壳防护等级IP54；材质要求：DN15-501.阀体：红铜 DN15-50；2.阀轴：不锈钢3.阀座：黄铜4.密封：不应有石棉材料，采用EPDM（三元乙丙橡胶）；DN65-1505.阀体：DN65-100 铸铁；DN125-150 球墨铸铁；6.阀轴：不锈钢7.阀座：DN65 黄铜；DN80-100红铜；DN125-150球墨铸铁；1.密封：不应有石棉材料，采用EPDM（三元乙丙橡胶）或PTFE（聚四氟乙烯）；。
丹佛斯变频器特点和优势 变频器维修保养
丹佛斯变频器特点和优势变频器维修保养Danfoss丹佛斯变频器特点和优势通过快捷访问的端子、一体式 DIN 导轨安装和无需连接主电源即可复制配置的参数复制工具，可实现快速安装和设置。
可自由修改参数列表和创建特定应用的参数集合和默认设置。
PLC 功能可在变频器内创建独立的控制逻辑，未使用的 I/O 选件可用于其他机械相关任务。
内置的 RS-485 接口为变频器提供成本效益且简单易用的串行控制接口。
通过可选模块，VACON 20 可连接几乎所有基于 RS-485 或以太网的现场总线系统，包括Profibus DP、CANOpen、DeviceNet、Profinet I/O、EtherCAT、Modbus TCP/IP 和Ethernet IP。
VACON 20 适合所有常见的电压和广泛的功率范围，可优化全球各种加工行业中的垂直移动、包装、物料搬运和流量控制应用的性能。
供电电压和功率范围1 x 115 V...0.25-1.1 kW1 x 208-240 V...0.25-2.2 kW3 x 208-240 V...0.25-11 kW3 x 380-480 V...0.37-18.5 kWDanfoss丹佛斯变频器特点和优势通过内置的 PLC 功能实现独立和自定义的控制通过独特的无源冷却系统实现在苛刻环境下的性能优化凭借其紧凑的节约型设计，方便安装到空间狭窄的地方支持异步感应电动机以及永磁同步电动机可改进建筑自动化应用中的流量控制的专用功能B. 抗干扰措施：对于通过辐射方式传播的干扰信号，主要通过布线以及对放射源和对被干扰的线路进行屏蔽的方式来削弱。
对于通过线路传播的干扰信号，主要通过在变频器输入输出侧加装滤波器，电抗器或磁环等方式来处理。
具体方法及注意事项如下：（1）信号线与动力线要垂直交叉或分槽布线。
（2）不要采用不同金属的导线相互连接。
（3）屏蔽管（层）应可靠接地，并保证整个长度上连续可靠接地。
