7108北刀闸更换施工方案
高水压条件下超大直径泥水盾构常压刀盘刀筒闸门更换施工工法
高水压条件下超大直径泥水盾构常压刀盘刀筒闸门更换施工工法高水压条件下超大直径泥水盾构常压刀盘刀筒闸门更换施工工法一、前言在城市地下工程中，泥水盾构是一种常用的施工方法，其优点是能够在不破坏地下设施和地面交通的情况下进行施工。
然而，由于城市地下工程中存在着高水压的情况，常规的泥水盾构刀盘刀筒闸门更换施工工法并不能满足要求。
因此，针对高水压条件下超大直径泥水盾构刀盘刀筒闸门更换的需求，必须采取特殊的施工工法来应对。
二、工法特点该工法的特点是采用特殊设计的常压刀盘刀筒闸门，它能够在高水压条件下实现刀盘刀筒的更换，并保证工人的安全。
此外，该工法还采取了先进的施工技术和措施，确保施工过程稳定、高效。
三、适应范围该工法适用于高水压条件下超大直径泥水盾构刀盘刀筒的更换，适用于地铁、隧道等城市地下工程。
四、工艺原理该工法主要依靠刀盘刀筒闸门的密封性能和施工工艺来实现。
刀盘刀筒闸门选用特殊材料制成，能够承受高水压的冲击，并保持其密封性能。
在施工过程中，首先将泥水盾构停止推进，然后通过压力调节系统将刀盘刀筒闸门封闭，并排出刀盘内的泥浆。
接下来，使用专用的设备将原有刀盘刀筒拆除，并将新的刀盘刀筒安装在盾构机上。
最后，打开刀盘刀筒闸门，使泥浆重新流入刀盘中，恢复施工。
五、施工工艺该工法的施工工艺包括以下几个阶段：1.准备阶段：包括施工设计和方案制定、机具设备的准备、施工人员的培训等。
2. 施工前期准备：包括现场勘察、地质勘探、环境保护措施的准备等。
3. 施工过程：包括泥水盾构推进、刀盘刀筒闸门更换、刀盘刀筒安装、泥浆排放和回填等。
4.施工结束阶段：包括施工检查、施工记录的整理、工地清理等。
六、劳动组织在施工过程中，需要合理组织施工人员，确保施工进度和质量。
根据实际情况，确定各个施工阶段的人员配置和工作任务，并合理安排施工班次和轮岗。
七、机具设备该工法所需的机具设备包括泥水盾构机、刀盘刀筒闸门、压力调节系统、刀盘刀筒拆卸设备等。

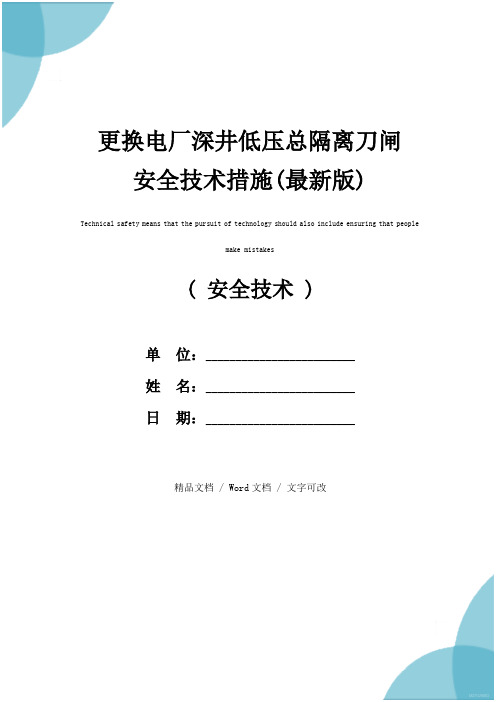

更换电厂深井低压总隔离刀闸安全技术措施(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改更换电厂深井低压总隔离刀闸安全技术措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes更换电厂深井低压总隔离刀闸安全技术措施(最新版)为了保障此次更换电厂深井低压总隔离刀闸工作的安全，特制定本安全技术措施,望所有作业人员认真学习，严格执行：一、施工组织工程负责人：周耀施工负责人：胡东晓现场施工人员：二、主要工器具及材料准备作业前由作业班组长组织作业工具和材料确保作业时材料充足，工具齐全。
三、施工工序1、办理停电工作票，待变压器电厂深井负荷侧停电后，拉开电厂高压隔离刀闸。
2、对低压刀闸电源负荷侧验电，确保刀闸两侧无电。
3、更换所需隔离刀闸。
4、更换完毕后，由施工负责人检查更换情况。
5、施工负责人派专人清理现场工具材料。
6、合上总隔离刀闸，办理消票手续，汇报调度。
四、安全措施1、施工前必须将本措施贯彻到每一个参加施工的作业人员，并做到人人签字，没有参加学习的人员不得参加该项施工。
2、作业人员必须佩带好防护用品，正确使用劳动防护用品。
3、作业前，施工负责人必须明确人员分工、讲清作业内容、步骤、安全注意事项。
4、所有作业人员必须持证上岗。
5、作业完毕后，负责人必须检验，确保无误后方可送电调试。
6、作业人员抬重物时必须轻拿轻放，相互配合，杜绝砸伤事故发生。
五、未尽事宜严格按照国家相关规定和集团公司相关安全、技术要求执行综合维修队2011年4月9日更换电厂深井低压总隔离刀闸施工会签表工程负责人：施工负责人：现场监护人：分管技术领导：分管安全领导：施工参与人员：云博创意设计MzYunBo Creative Design Co., Ltd.。
带电作业作业指导书(5更换刀闸)
编号：Q/TCN PDJXDD005-2006 10kV带电作业更换刀闸指导书
编制：年月日
审核：年月日
批准：年月日
作业负责：
作业日期年月日时至年月日时
天津市电力公司城南供电分公司供电所
1范围
本作业指导书适用于城南供电分公司带电更换刀闸工作。
2引用文件
《电业安全工作规程》（发电厂和变电所部分）
《电业安全工作规程》（电力线路部分）
《工作票、操作票制度实施细则》
《高空带电作业绝缘斗臂车使用管理办法》
分公司质量管理体系文件（质量手册和程序文件）
3工作前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4危险点分析
3.5安全措施
3.6作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5验收总结
6指导书执行情况评估。
刀具更换施工方法与技术措施
刀具更换施工方法与技术措施为保证盾构机顺利掘进，同时处理异常情况，本工程设定2种刀具更换方式，即常压换刀方式、带压换刀方式。
施工中若必须进行刀具更换时，尽量利用预先设定的主动换刀点进行常压换刀，当主动换刀点无法满足盾构施工需要时采用带压换刀。
1）常压换刀（1）施工工艺流程见下图。
及时反馈信息常压换刀施工流程（2）常压换刀施工方法及要点详见下表。
常压换刀施工方法及要点根据地质资料、补勘岩芯和掘进碴土等情况，对所处地层的稳定性进行分析，初步确认地层在常压下能够自稳，具体包括土体强度分析、土体整体性分析、地下水水量和来路分析、是否避开了松散带等。
经分析确定能够自稳地层，）利用联络道位置进行换刀，联络通道位置在盾构施工前完成地层加固，并考虑换刀范围）对除联络通道位之外的非全断面自稳地层，采用盾构机内超前注浆或地面注浆进行加）视地层的稳定性和渗透性，调整好各种浆）仓内作业情况确认安全后，按正常程序进行仓内刀具检查、更换，作业过程中要随时对地层的发展状况进行观察和分析，谨防麻痹大）当开挖面渗露水较小时，完全通过土仓底部的放水阀进行排放至隧道内，再通过排污系统排出洞外；如果开挖面渗露水较大，放水阀放不及，而仓内积水还继续上涨，则要采取工作一段时间，液位上涨后，关闭仓门并撤出人员，反复加压抽排和卸压来达到常压工作条件；如果工作时间太短，应考虑进行开挖面止水处（1）施工工艺流程详见下图。
及时反馈信息图1.1.1-1 带压换刀工艺流程（2）带压换刀施工方法及要点详见下表。
带压换刀施工方法及要点）认真研究分析相应地点地勘资料，水位条件、盾构机械设备易出现盾构推进压力低、盾构推进系统无法动作等质量通病，其主要预防技术措施详见下表。
盾构机械设备质量通病及预防技术措施。
更换刀闸方案
1、租赁大车、吊车、面包车，拉接地刀闸、气瓶及附件到现场
2、用吊车将设备吊至2楼顶部，停下电后将停电设备内的SF6气排出并回收。
3、拆除接地刀闸外拐臂上的操作连杆。
4、拆除接地刀闸底座上的接地铜排。
5、用三角架和吊链吊起原旧接地刀闸，检查清理接地刀闸对接面和绝缘子。
6、更换密封圈，更换新的分子筛干燥剂。
7、安装新接地刀闸。
8、对安装好的新接地刀闸气室抽真空（时间大约为6小时）。
9、对安装好的新接地刀闸注SF6气体。
10、对安装好的新接地刀闸气室静放24小时。
11、对安装好的新接地刀闸进行气密性实验，测试水分。
12、调试传动。
13、合格后送电。
14、租赁吊车、大货车将拆下的旧接地刀闸运回库房。
1、租赁大车、吊车、面包车，运送接地刀闸、气瓶及附件到施工现场。
2、用吊车将设备吊至2楼顶部，停下电后将停电设备内的SF6气排出并回收。
3、拆除接地刀闸外拐臂上的操作连杆。
4、拆除接地刀闸底座上的接地铜排。
5、用三角架和吊链吊起原旧接地刀闸，检查清理接地刀闸对接面和绝缘子。
6、更换密封圈，更换新的分子筛干燥剂。
7、安装新接地刀闸。
8、对安装好的新接地刀闸气室抽真空（时间大约为6小时）。
9、对安装好的新接地刀闸注SF6气体。
10、对安装好的新接地刀闸气室静放24小时。
11、对安装好的新接地刀闸进行气密性实验，微水试验。
12、调试传动。
13、合格后送电。
14、租赁吊车、大货车将拆下的旧接地刀闸运回库房。
隔离刀闸升级改造工程方案
隔离刀闸升级改造工程方案一、项目背景隔离刀闸是一种用于断开电气设备与电源系统之间连接的重要设备，它在电力系统中担当着防止电气事故和保护设备安全的重要角色。
然而，随着电力系统的不断发展和改进，原有的隔离刀闸设备可能已经无法满足现代电力系统的需求，因此需要进行升级改造工程。
本文将针对一家电力企业的隔离刀闸设备进行升级改造工程方案设计，旨在提高设备的性能和可靠性，保障电力系统的安全和稳定运行。
二、项目目标1. 提高隔离刀闸的操作可靠性和安全性，降低设备故障率和对人员的安全风险。
2. 优化隔离刀闸的性能，提高其对电力系统的适应性和稳定性。
3. 降低维护成本，提高设备的使用寿命和经济效益。
三、项目范围1. 对隔离刀闸设备进行全面检测和评估，确定升级改造的必要性和具体方案。
2. 设计和制造新的隔离刀闸设备，符合现代电力系统的要求。
3. 进行设备安装、调试和试运行，确保设备运行稳定和可靠。
4. 提供相关的培训和技术支持，确保设备能够正常使用和维护。
四、项目执行步骤1. 设备检测和评估首先，通过对现有隔离刀闸设备进行全面检测和评估，包括设备的工作状态、技术参数、设备材料和结构、设备维护情况等方面。
确定设备的实际状况和存在的问题，为后续的设计和改造工作提供依据。
2. 设备升级改造方案设计根据设备检测和评估的结果，设计具体的隔离刀闸升级改造方案，包括设备的结构设计、材料选择、技术参数优化、安全控制方案等方面。
确保升级改造方案能够满足现代电力系统的要求，并能够提高设备的可靠性和安全性。
3. 新设备制造和采购根据升级改造方案的设计要求，制造新的隔离刀闸设备，或对现有设备进行必要的改造和更新。
在制造和采购过程中，要严格控制质量和技术要求，确保新设备的性能和质量能够满足要求。
4. 设备安装和调试在新设备制造完成后，对设备进行安装和调试工作。
要确保设备安装的准确性和完整性，进行必要的技术调试和试验，确保设备能够正常运行。
5. 试运行和验收当设备安装和调试完成后，进行设备的试运行和验收工作。
换刀加固方案最终版
换刀区域土体加固方案一、工程概况本台盾构机已完毕700m旳掘进, 且在施工过程中多次切削孤石及基岩, 刀具磨损严重。
项目部计划在地面及隧道内作一定旳止水措施, 然后进行加压开仓检查刀具, 假如无法开仓或刀座受损严重, 则需执行本方案进行加固处理。
加固区域顶部为填石层, 中部为砾沙、砾沙质粘性土, 底部为砾沙质粘性土夹杂少许强风化粗粒花岗岩。
因此, 在换刀处似采用搅拌桩对土体进行加固, 其特点是工程量小, 施工简朴, 桩体强度较小, 有助于下一步掘进。
加固前首先需处理位于加固区域里旳5#及6#混凝土桩, 其对应里程分别为ZDK14+006.18及ZDK14+008.06, 处理措施采用冲桩机冲桩, 冲好钻孔用三七灰土回填。
然后采用咬合搅拌桩对土体进行加固, 加固范围为9000mm*4000mm*12023mm, 加固钻孔规格为Ø500@420, 共25*10=250根, 加固区域见图1.1《搅拌桩加固区域》。
加固完毕后, 盾构机先前推进2.5m, (即盾构机头进入加固区域1.5m)后进行开仓换刀作业。
二、编制根据本工程施工组织方案根据场地地质条件、施工场地条件,《建筑地基处理技术规范》, 《建筑地基基础设计规范》, 《建筑地基基础设计试行规程》, 《建筑桩基基础工程施质量验收规范》, 深圳地铁二号线施工设计图纸等有关资料编制。
图1.1.搅拌桩加固区域三、施工布署施工布署旳总体原则是为保证换刀作业安全按期完毕任务, 考虑各个方面旳原因对工程旳影响, 充足筹划任务、人力、资源、时间及空间旳总体布局。
3.1.场地计划由于场地里旳还要进行冲桩作业, 施工前期将场地分为东西两部分, 东部进行冲桩作业, 西部进行搅拌桩作业, 待冲桩作业及回填结束后, 场地所有交付搅拌桩作业。
3.2.工期计划根据工程设计、地层状况, 为保证换刀工作顺利进行, 计划两台桩机同步作业。
搅拌桩作业计划工期为2023年4月15日至223年4月27日, 其中冲桩计划工期为2023年4月15日至2023年4月21日, 桩孔回填计划工期为2023年4月22日至4月23日。
110KV刀闸拆除方案
发电公司110KV变电站南北刀闸拆除施工方案一．工程概况：发电公司110KV变电站承担着发电公司#1—#8机组的出线上网和一铝供电及与系统电网联络的输变电任务。
随着电力行业的飞速发展，发电公司110KV变电站的网架结构也发生了翻天覆地的变化，#1—#6机组均已拆除，站内原有发电机组出线间隔设备和部分馈线间隔设备均已闲置暂时没有用途。
为了提高设备利用价值，检修公司受发电公司委托，拆除110KV站内闲置设备的南、北母线刀闸并安全移出变电站内，另做它用，为公司节约设备资金投资。
具体施工范围和事项见双方签订的施工合同。
二．危险点分拆和相应措施：南北母线刀闸拆除，虽然工作简单，但是危险点较多。
尤其刀闸钢构架长期锈蚀严重。
工作时必须引起高度重视，认真组织，在做到排除各方面危险源后才可进行拆除工作。
1．南、北刀闸与南北母线连线虽然现已与母线解列，但导线仍旧在刀闸触头上固定着没有拆除，导线截面较大，弯曲半径也比较大，拆除时容易弹跳抖动，造成与带电设备安全距离的变化，不易控制是一个危险点。
故必须采取绑扎措施，防止弹跳。
2．起重设备在拆除过程中易引起坠落、断绳、倒塌等恶性事故，尤其是在高电压等级区域内施工更是易出事故，所以把刀闸从构架上吊落至地面，更是危险多多。
因此必须制作专用的起重设备并试验合格，有专人指挥，统一行动。
3．刀闸构架断裂、倒塌、脱焊也是危险源之一。
110KV南北母刀闸构架已使用多年，常年的锈蚀及焊接质量等多种因素，严重威胁着施工的安全，施工前必须对构架进行检查确保安全。
4．高空作业的安全始终是安全工作的重头戏。
人员、设备在高空中必须有防止高空坠落措施，例如：带安全带，防滑等措施。
5．安全距离的保证，是高电压区域施工工作的首保，在施工过程中人员、设备、物品、工具必须与带电设备保持有1.5米以上的安全距离。
三．施工前的准备工作：1．查看施工现场，了解设备接线情况，及周边施工环境。
查阅设备技术数据、重量。
探讨变电站的母线、刀闸更换方案
托 ｍ
陌Ｗ 嘲
断路 嚣 ｃ Ｔ 己 闻 丙 啊
陆
瞳
叠面霹
Ｐ Ｔ
蝴
电压互感器过渡前 、 后接线示 意图
了～～ — ～— 丁 一 一
Ｂ ６ ｆ 扶 膏路雌 ● ● 嘧
—
、 置
隔示 意 图如 上 。
北 刀 闸 南刀 闸 断 路 器 ｃ Ｔ 乙 刀 闸 丙 刀 闸
下 面是某变 电站 主变 间隔过渡前 、 后接线断面示 意图 ：
２ ２ 口 “ 电 ｔ 站 ｌ ｝ ｔ 女 原 接 残 斯 自
线路 间隔开关上空线 与南母线过 引 ， 南 刀闸与南母 断引（ 打又 的为断引 ， 紫色线 条为接引 ， 以下也是 ） 。Ｐ ｒ ｒ 直接与南母线过引 ， 南 刀闸与南母 线断引。
闸与南母线断引。
萁２ ２ ０ ｋ Ｖ变 电 站 １号 主 变 二 次 过 渡Байду номын сангаас接 线 断 面 图
母 线
方 案二 ： 将６ ６ ｋ Ｖ旁路母线改造成 主母 线过渡使用 ： 将母 接 至６ ６ ｋ Ｖ旁路母线 ； 主变二次 、 线路引线改接线 ， 通过开关 、 Ｃ Ｔ 、 乙丙 刀闸连接至 ６ ６ ｋ Ｖ旁路母线 ， Ｃ Ｔ极 性在 端子箱 内反接。主变二次间
线路 间隔过渡前 、 后接线示意图 ：
＃ ２ 口 ｔ ＃ 女 ＾ ● ＊ ■ 自 ∞ ＃２ － ¨ ｔ ｔ ＃ ＾ ＾ ｍ ‘ ｔ ＃ ＾ ■ ■
一
一
一
本方案优点是过渡方案简单 ， 旁路 间隔可用 。缺点是 ： （ １ ） 刀闸 接点位置要短接 ， 确保 ６ ６ ｋ Ｖ微机保护可用。（ ２ ） ６ ６ ｋ Ｖ北 刀闸 、 北母 线、 南刀闸更换作业期 间， ６ ６ ｋ Ｖ南母线带电 。 上述介绍 了三种变电站母 线及母线侧刀闸更 换的三种方案 ， 其 中第 一种为常见方案 ， 第二、 三种 方案 相对复杂 ， 但做到集 中精力 ， 起更 换设备 的 目的 ， 特别是第 二种方案 ， 还克服作业范 围内有 电 设备全部停 电， 做 到了“ 无 电作业 ” 理念 ， 真正保证 了电网、 人身设备
10kV开关隔离刀闸更换现场作业工艺工序标准卡
10kV开关隔离刀闸更换现场作业工艺工序标准卡
编写：（工作负责人）XX年XX月XX日
审核：（生产管理部门）XX年XX月XX日
复审：（安全监督部门）XX年XX月XX日
批准：（分管生产领导）XX年XX月XX日计划作业日期：XXXX年XX月XX日XX时至XXXX年XX月XX日XX时
XX供电公司
编写说明：供电公司指县级供电公司。
1、编写依据
根据《国网公司10kV隔离刀闸更换标准化作业指导书》编写。
备注：1、作业人员、辅助人员职责分工按具体作业分工不同填写
2、安全监护人根据实际情况确定
4、工器具及材料准备
确认人：
确认人：
- 4 -
- 5 -
- 6 -
- 7 -
确认人（工作负责人）： XXX
6、施工总结（班后会）：10kV桂城一路法院开关隔离刀闸更换施工已经结束，各项安全措施布置设置均符合现场施工要求，作业工艺严格按照标准化工艺工序卡执行，整个施工全过程评价为优。
工作负责人：×××
工作班成员：×××
日期：2015/XX/XX
- 8 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7108北刀闸更换施工方案电检分公司：生产部专业：生产部主任：厂领导：一、设备概况及更换原因我厂220KV变电所8号主变7108北隔离开关（原型号：GW6-220（G）D 采用CJ2-G型电动操作机构）投运于1986年，迄今已经连续运行近20年，主要存在如下问题：曾多次出现分闸时分不到位的现象；结合安评要求应更换为加强型绝缘子的隔离开关；曾出现平衡弹簧断裂；各转动部位长期爆露于室外，锈蚀严重，由于传动、转动各关节的间隙内缺少润滑或干枯或锈蚀，使静摩擦力大，运行操作时对瓷柱的拉力也就很大，已超过其承受极限。
根据厂家建议和兄弟单位的运行经验，建议更换。
所更换隔离开关型号：GW6A-252D(W)，操作机构型号：CJ2-XG,是GW6-220（G）D的第二代产品，厂家：沈阳高压开关有限责任公司。
二、准备工作1、开工作票2、需要吊车臂长16米，起吊重量大于700Kg3、液压升降平台或工程车一台，升降高度9米，载重500Kg4、绝缘梯子9米2台5、电、火焊工具材料6、常用工具：扳手、手锤、钢丝绳7、其它检修所需的材料8、新设备到货检查好，提前运至现场。
9、设备更换前，组织参加检修的施工人员学习本施工方案，使工作人员做到心中有数。
10、人员组织及分工1）工作负责人宋克勤 2）起重负责人戴维3）工作组成员沈阳高压开关有限责任公司技术人员及配电班全体4）现场卫生管理：黄梅、李艳辉 5）检查及验收人员厂、分公司及班组负责人三、施工组织、技术措施 1、使用吊车，设专人指挥。
2、旧设备拆除，用吊勾钩好待拆设备，方可拆除设备引线和地角螺丝等。
3、应一相一相地进行。
当引线拆下时，要用白布带拴好徐徐落下，不要甩动，以防靠近碰到临近带电设备。
4、当设备被吊起时，检修安装人员要离开设备。
5、新设备安装，使用吊车将设备基本就位，只有将其底角安装螺丝紧固好，并检查瓷瓶根部完好后，方可使用梯子或升降平台拆卸吊钩。
6、引线接引，各接触面处理干净，对铜铝过渡接头需要挂锡，保证接触良好，不发热。
7、其他技术指标严格按照检修工艺规程执行。
8、严格执行三级验收制度。
四、安全注意事项1）高处作业一定系好安全带，上下传递东西要用绳和工具袋传递。
2）作业现场周围高压带电设备多，挂好警示牌，设专人监护。
3）工作现场使用电、火焊一定要办动火证，设专人监护。
现场配备足量的灭火工具与器材，并采取保证设备安全的的必要措施。
动火后要注意是否遗留火种。
4）搬运较重物件时，工作人员要协调好，防止造成人身伤害。
5）起重工作一定要听从起重负责人的统一指挥。
物件吊起后，要注意观望，以免发生碰伤人和设备。
6）工作现场所有工作人员，工作要精力集中，严禁说笑打闹。
听从工作负责人和领导人的统一指挥。
7）工作组成员要按照检修工艺要求工作，保证质量。
五、工作进度安排进度检修项目第1天1、办理开工手续2、拆除7108隔离开关引线，相间连接传动杆及地角螺丝等附件3、旧隔离开关本体拆除。
第2天1、新隔离开关安装、调整2、接地刀闸安装3、操作机构安装第3天1、引线接引2、操作、试验3、验收。
隔离开关安装施工方案一、编制依据1、本工程220kV XXXX变电站电气安装工程的有关设计图纸；2、《电气装置安装工程高压电气施工及验收规范》(GBJ147-90)；3、XXXXXXXX公司颁发的《质量保证手册》及《程序文件汇编》；4、制造厂提供的《隔离开关安装使用说明书》；5、《电力建设安全工作规程》（变电所部分DL5009.1－2002）；6、本工程编制的《施工组织设计》。
7、《110kV～500kV送变电工程质量检验及评定标准》（Q/CSG 1 0017.3-2007）二、作业准备条件1、施工准备(1)技术准备：参与施工的人员必须先熟悉隔离开关有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。
(2)人员准备：成立隔离开关安装小组，每一小组由4人组成，技术员、质检员各1名，熟练技工2人，(3)工器具准备：序号工器具名称规格单位数量 1 汽车吊 8t 1 台 2 切割机 1 台 3 电焊机 1 台 4 木平尺 1 把 5 水平尺 1 把 6 卷尺 1 把 7 钢板尺 1 把 8白棕绳25/1350米(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。
2、基础复核用经纬仪、钢尺复测隔离开关构架基础中心距离及高程是否与设计一致，并填写技术复核记录表。
由质检员对基础质量进行检查，质量合格方可进行下道工序施工。
基础质量标准：(1)设备支柱中性线位置误差不大于10mm。
(2)设备支柱倾斜度不大于2%。
(3)设备支柱相对高差不大于10mm。
3、开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：(1)首先清点包装件数与到货清单是否相符，产品包装是否完整无损，隔离开关所有部件、附件、备件齐全，无损伤变形及锈蚀； (2)瓷件无裂纹及破损；(3)技术资料、图纸以及专用工具是否齐全；(4)填写设备开箱检查记录表格，开箱记录表格附后。
三、隔离开关安装调试及工艺要求1、底座安装(1)检查每组隔离开关上的每个下部座安置，驱动座应在中间，从动座应在两侧。
(2)用水平仪检验所有的转动盘，特别是下转动盘，确认绝缘子的支架在两个直角方向都为水平。
如不水平可调节下部底座紧固调试螺母。
2、绝缘子安装(1)测量每一个绝缘子的高度，尽量要求每相每项的有相同高度或高度相接近，否则很难调整。
(2)确信每个绝缘子头上的孔相对底座纵轴线成450角。
(3)用水平仪检验每个绝缘子的上缘，确保其水平且应垂直于底座平面，连接牢固，同一绝缘子柱的各绝缘子中心线应在同一垂直线上；同相各绝缘子柱的中心线应在同一垂直平面内。
(4)隔离开关的各支柱绝缘子应连接牢固；安装时可用金属“U”形垫片校正其水平或垂直偏差，保证触头相互对准，接触良好。
3、活动带电部分的安装(1)在开关完全安装完毕之前，不要解开隔离开关动臂固定在折叠状态的绳索。
(2)检查每个下部座及连接杆在分闸位置。
(3)把活动带电部分固定在绝缘子上，应注意下部座及连接杆角度是否正确。
(4)用水平仪检验轴承架，确保其两垂直向水平。
4、操作机构和连杆安装及调整(1)操作机构应安装牢固，与隔离开关垂直转动轴中心应在同一轴线上。
(2)电气操作前，应先进行多次（3－5次）手动分、合闸，机构动作应正常。
(3)电动机的转向应正确，机构的分、合闸指示正确。
(4)机构动作应平稳，无卡阻、冲击等异常情况，限位装置动作准确可靠。
(5)连接从动极的水平连管，确认三极都在分闸位置，注意转动拐臂的角度。
参照产品技术说明书。
(6)所有螺丝、螺栓紧固时应用力矩扳手上紧，且应符合产品技术要求。
（见表4-1）螺栓、螺杆紧固力矩(7)隔离开关合闸后,触头间的相对位置、备用行程以及分闸状态间的净距或拉开角度，回路电阻，应符合产品的技术规定。
(8)隔离开关的闭锁装置应准确可靠，动作灵活。
（包括与地刀的闭锁） 5、各不同型号隔离开关具体安装调试步骤、方法及技术要求参阅各型号的产品安装说明书（手册）。
6、隔离开关在验收时，应提交下列资料和文件：(1)制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。
(2)安装技术记录。
(3)调整试验记录。
(4)备品、备件及专用工具清单。
四、安全措施和文明施工开工前进行危险因素、环境因素辨识（结果见附表），并按辨识的结果制定如下主要措施。
1、安全措施（1）在搬运,拆箱,吊装过程,严禁碰撞瓷瓶.（2）使用梯子,用麻绳将梯子绑牢,在构架上，避免瓷瓶受力，梯脚有包胶套防滑措施. （3）搭设脚手架,用木板将脚手架垫平垫稳. （4）高于2米的施工人员,系好安全带. （5）拆箱后,隔离刀在闭锁的情况下才能进行搬运及吊装. （6）瓷瓶法兰连接必须将螺栓拧紧,隔离刀就位,底座螺栓拧紧.（7）进行隔离刀瓷瓶吊装前,起重班班长认真检查吊机、钢丝绳、吊带、卡环等起重工具，确认完好后，方可使用。
（8）在调整隔离刀及其传动装置时，工作人员避开刀闸传动部分的动作空间。
（9）在有瓷瓶的上方工作时，所使用的工具必须用布带缠于手上。
（10）（10）在调整隔离刀、安装引下线时，严禁攀登瓷瓶。
（11）施工用电：用电设备外壳可靠接地，每一设备有一独立的控制的电源，电源引线不得大于5米。
在电源箱接引电源后，必须将开关保险盒盖好。
施工过程中经常检查电源线，及时更换破损的电源线。
（12）吊物必须有人扶持或牵引缆风绳。
（13）工作人员不应使用活动扳手，任何工具禁止高举过头顶。
（14）隔离开关装好后，应在断开位置，把电动、手动操作机构上锁。
（15）隔离开关带电后，必须在机构上挂“高压危险，禁止攀登”标示牌。
2、文明施工（1）将现场施工责任区落实到班组，在责任区标示牌上注上班长姓名。
（2）现场机具、材料的堆放整齐，排成一线，做好标识。
（3）现场杂物、余料及开箱板，每天清理一次，清运到现场指定地点。
（4）焊接后及时清理焊渣，油漆均匀。
（5）安装完毕后，对隔离刀瓷瓶的表面进行搽拭，保持干净。
五、作业人员的职责和权限1、负责技术人员的职责和权限确保施工所需的有关技术标准、施工图纸、施工工艺正确、完整、统一。
抓好施工图纸会审与交底施工记录，做好不合格品控制与竣工验收工作。
2、班组长的职责和权限全面负责班组施工安全、质量和进度等工作，负责和督促施工负责人做好每项工作任务施工前的技术交底和安全措施交底工作，并做好记录。
组织本班组人员严格按工艺标准和图纸要求施工，按计划完成工作任务，保证工程质量和施工安全。
3、作业人员的职责和权限熟悉和掌握有关技术标准、工艺文件及操作规程，做到正确按图施工，认真贯彻质量第一，如首检、自检和互检工作，并认真做好标记和原始记录。
4、质检人员的职责和权限严格执行标准，依据标准校验。
认真做好质量记录，并采取纠正措施，防止出现不合格品，在对材料或缺陷未作出满意的处置之前，停止工程的施工、交付和搬运。
5、安监员的职责和权限严格执行电力建设安全工作规程、安全施工管理规定和上级有关安全工作的指示和要求，做好工地的管理工作，负责监督检查本工地各班组的安全措施、文明施工的执行、落实，制止违章作业和违章指挥，确保本工地的作业安全。
六、质量评定由质检工程师、施工负责人、监理等组成质量评定小组，对隔离开关安装进行质量评定。
质量评定以一组隔离开关为一评定单位。
评定标准见〈〈110kV～500kV送变电工程质量检验及评定标准〉〉（Q/CSG 1 0017.3-2007）七、交接验收施工完毕，质量验收合格后，由技术员将工程技术资料移交给项目部资料管理员，由施工负责人将备品备件、专用工具移交给项目部物资材料管理员，并履行签字手续。
