2012复习题(电气)
2012版新进网电工复习题(部分试卷题)
单选题105断路器的额定电压（）断路器可承受的最高工作电压。
A 小于B 大于C 等于D 大于等于123隔离开关按每相支柱绝缘子的数目分类可分为（）、单柱式等。
A 双柱式B四柱式C五柱式D六柱式128运行中隔离开关电气连接部分巡视检查项目包括（）。
A桩头面积是否足够B所使用连接材料是否合格C桩头接触是否良好，有无发热现象D安装工艺是否良好141 XRN系列熔断器的撞击器动作弹出时，一般可判断为（）。
A 撞击器失灵B 熔断器运行正常C 熔断器熔丝已熔断D熔断器无电压141 XRN系列熔断器（）撞击器。
A 不带有B 带有C 需选装D 不允许安装133 VBFN系列高压负荷开关的灭弧元件中采用（）。
A充油灭弧室B气吹灭弧室C真空灭弧室D产气式灭弧室139交流高压真空接触器—熔断器组合电器可用于（）控制和保护。
A电压互感器B电动机C避雷器D发电机多选题128 运行中隔离开关绝缘部分巡视检查时，应检查（）等项目。
A 户外设备无雨淋痕迹B 绝缘完好无损C 无闪络放电痕迹D爬电距离是否符合规程要求140 高压熔断器按熔管安装方式可分为（）A 插入式B 固定安装式C 跌落式D 户内式140 高压熔断器在通过（）时，熔断器起到保护电气设备的作用。
A 负荷电流B 短路电流C 严重过负荷电流D 变压器空载电流143 RW4—10系列跌落式高压熔断器的消弧管一般采用（）制成。
A 环氧玻璃钢B 红钢纸C 桑皮纸D 层卷纸144 PRW10—12F熔断器的熔丝上套装辅助消弧管，合理地解决了开断（）与（）的矛盾。
A 短路电流B 额定电流C 下限开断电流D 额定开断电流150 下列属于高压电容器常见故障有（）。
A 电容器过负荷B 单台电容器内部极间短路C电容器组与断路器之间连线短路D电容器组失压151 常见的高压电容器发生爆炸的原因包括（）等A 电容器内部局部放电B 电容器内部相间短路C 电容器内部发生相对外壳击穿D 温度急剧变化152 高压开关柜的“五防”联锁功能中包括（）等联锁功能。
2012-2013学年一学期电路基础复习题参考答案
电路基础复习题（一）一、简答题1、什么叫基尔霍夫电流定律？什么叫基尔霍夫电压定律？答：电流定律：任一时刻在电路的任一结点上，所有支路电流的代数和恒等于零。
电压定律：在任一时刻，沿任一回路各段电压的代数和恒等于零。
2、什么是电路的开路状态、短路状态、空载状态、过载状态、满载状态？答;电源与负载未构成闭合电路，即电路处于开路状态；短路是指电路中电位不等的两点，由于某种原因而短接在一起的现象。
当电源没接负载时称为空载；当电源输出的电压为额定值时：电流等于额定电流，称为满载，电流小于额定电流，称为轻载，电流超过额定电流，称为过载。
3、什么是谐振现象？答：如果电源的频率和电路参数满足一定的条件，使电路中的总电压和总电流的相位相等，则整个电路呈现纯电阻性，这种现象称为谐振现象。
4、电路产生动态过程的原因有哪些？答：电路产生动态过程有内、外两种原因，内因是电路中纯在储能元件L和C；外因是电路的结构或参数发生改变。
5、什么叫叠加定理？答：线性电阻电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产生的电压或电流的叠加。
6、什么叫等效变换？答：选取电路中的某一部分电路作为研究对象，这部分电路与其他部分电路通过端子进行连接，当被选取的部分电路变换成另一种连接形式时，各个端子处的电压和电流与变换前一致，则称选取电路部分的变换为等效变换。
二、填空题1、为了分析方便，常把电路分为内电路和外电路；从电源一端经过负载再回到电源另一端的这部分电路称为（外电路）；电源内部的通路称为（内电路）。
2、电流的实际方向规定为（正电荷）的运动方向；衡量电流大小的物理量是（电流强度）；电流的国际单位是（安培）。
3、在电压电流参考方向关联时，直流W电路功率的计算公式为（P=t或P=UI），若电压电流的参考方向非关联，功率的计算公式应为（P=-UI）。
4、电阻元件是一种对电流表现“阻碍”作用的（电路元件），它的主要参数是电阻，用字母（R）表示，单位为(Ω或欧姆)。
2012年注册电气工程师(发输变电)《专业知识考试(上)》真题及详解
2012年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题。
每题1分，每题的备选项中只有1个最符合题意）1．110kV 有效接地系统的配电装置，当地表面的土壤电阻率为500Ωm ，单相接地短路电流持续时间为4s ，则配电装置允许的接触电压和跨步电压不应超过以下哪项数值？（ ）A ．230V ，324VB ．75V ，150VC ．129.5V ，262VD ．100V ，360V答案：C解析：《交流电气装置的接地设计规范》（GB 50065—2011）第4.2.2-1条规定，确定发电厂和变电站接地网的型式和布置时，应符合下列要求：110kV 及以上有效接地系统和6～35kV 低电阻接地系统发生单相接地或同点两相接地时，发电厂和变电站接地网的接触电位差和跨步电位差不应超过由下列公式计算所得的数值：t U =s U =式中，U t 为接触电位差允许值（V ）；U s 为跨步电位差允许值（V ）；ρs 为地表层的电阻率（Ω·m ）；t s 为接地故障电流的持续时间，与接地装置热稳定校验的接地故障等效持续时间t e 取相同值（s ）；s ；C s 为表层衰减系数，取1。
本题中，接触电压：129.5V t U ===跨步电压：262V s U === 说明：接触电位差和跨步电位差经常考，要注意区分电压等级。
110kV 及以上电压等级的计算公式和3～66kV 电压等级的计算公式不同。
2．某220kV 变电所，35kV 共有8回出线，均采用架空线路（无架空地线），总长度为140km ，架空线路单相接地电容电流为多少？该变电所内是否需装设消弧线圈，如需装，容量为多少？（ ）A ．8.69A ，不许装设消弧线圈B ．13.23A ，需装设消弧线圈，容量为625kvarC ．16.12A ，不许装设消弧线圈D ．13.23A ，需装设消弧线圈，容量为361kvar答案：D解析：依据《电力工程电气设计手册》（电气一次部分）P261式（6-32）、式（6-33）。

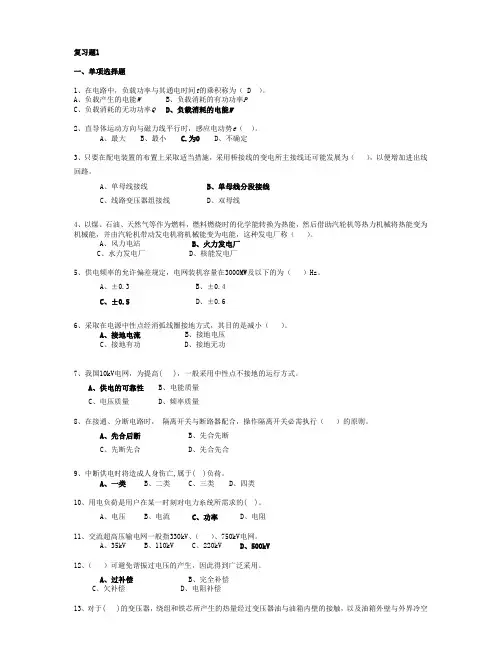

2012电工复习题1
复习题1一、单项选择题1、在电路中，负载功率与其通电时间t的乘积称为（ D ）。
A、负载产生的电能WB、负载消耗的有功功率PC、负载消耗的无功功率QD、负载消耗的电能W2、直导体运动方向与磁力线平行时，感应电动势e（）。
A、最大B、最小 C.为0 D、不确定3、只要在配电装置的布置上采取适当措施，采用桥接线的变电所主接线还可能发展为（），以便增加进出线回路。
A、单母线接线B、单母线分段接线C、线路变压器组接线D、双母线4、以煤、石油、天然气等作为燃料，燃料燃烧时的化学能转换为热能，然后借助汽轮机等热力机械将热能变为机械能，并由汽轮机带动发电机将机械能变为电能，这种发电厂称（）。
A、风力电站B、火力发电厂C、水力发电厂D、核能发电厂5、供电频率的允许偏差规定，电网装机容量在3000MW及以下的为（）Hz。
A、±0.3B、±0.4C、±0.5D、±0.66、采取在电源中性点经消弧线圈接地方式，其目的是减小（）。
A、接地电流B、接地电压C、接地有功D、接地无功7、我国10kV电网，为提高( )，一般采用中性点不接地的运行方式。
A、供电的可靠性B、电能质量C、电压质量D、频率质量8、在接通、分断电路时，隔离开关与断路器配合，操作隔离开关必需执行（）的原则。
A、先合后断B、先合先断C、先断先合D、先合先合9、中断供电时将造成人身伤亡,属于( )负荷。
A、一类B、二类C、三类D、四类10、用电负荷是用户在某一时刻对电力糸统所需求的( )。
A、电压B、电流C、功率D、电阻11、交流超高压输电网一般指330kV、（）、750kV电网。
A、35kVB、110kVC、220kVD、500kV12、（）可避免谐振过电压的产生，因此得到广泛采用。
A、过补偿B、完全补偿C、欠补偿D、电阻补偿13、对于( )的变压器，绕组和铁芯所产生的热量经过变压器油与油箱内壁的接触，以及油箱外壁与外界冷空气的接触而自然地散热冷却，无须任何附加的冷却装置。

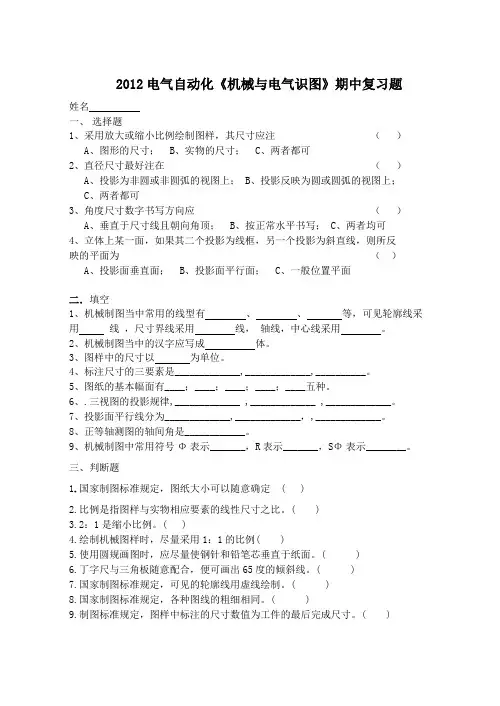

2012制图期中复习题(3份)
2012电气自动化《机械与电气识图》期中复习题姓名一、选择题1、采用放大或缩小比例绘制图样，其尺寸应注（）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（）A、投影面垂直面；B、投影面平行面；C、一般位置平面二．填空1、机械制图当中常用的线型有、、等，可见轮廓线采用线，尺寸界线采用线，轴线，中心线采用。
2、机械制图当中的汉字应写成体。
3、图样中的尺寸以为单位。
4、标注尺寸的三要素是_____________,_____________,__________。
5、图纸的基本幅面有____；____；____；____；____五种。
6、.三视图的投影规律,_____________ ,_____________ ,_____________。
7、投影面平行线分为_____________,_____________，,_____________。
8、正等轴测图的轴间角是____________。
9、机械制图中常用符号Φ表示_______，R表示_______，SΦ表示________。
三、判断题1.国家制图标准规定，图纸大小可以随意确定 ( )2.比例是指图样与实物相应要素的线性尺寸之比。
( )3.2：1是缩小比例。
( )4.绘制机械图样时，尽量采用1：1的比例( )5.使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
( )6.丁字尺与三角板随意配合，便可画出65度的倾斜线。
( )7.国家制图标准规定，可见的轮廓线用虚线绘制。
( )8.国家制图标准规定，各种图线的粗细相同。
( )9.制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
2012注册电气专业基础真题及解析
2012年度全国勘察设计注册电气工程师（供配电）执业资格考试试卷专业基础考试住房和城乡建设部执业资格注册中心命制人力资源和社会保障部人事考试中心印制二○一二年九月一、单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意。
）1.图示电路的输入电阻in R 为：（）。
（高频考点，第18页）（A）Ω-11（B）Ω11（C）Ω-12（D）Ω12答案：A 解题过程：根据题图可得：112u I I +=（1）212u I =（2）1131u uI ==（3）根据基尔霍夫电流定律可知：321I I I +=（4）将式（1）～（3）代入式（4）得：11122u uu I +=+，即121u I -=（5）根据基尔霍夫电压定律可得：113u I u +=（6）将式（6）代入式（7）得：()1111173233u I u u I u I u +=++⨯=+=（7）把I u 21-=代入上式，可得()I I I I I u I u 11143273731-=-=-⨯+=+=（8）根据式（8）可得输入电阻：Ω-=-==1111II I u R in 。
2.图示电路中，电压u 为：（）。
（高频考点，第19页）（A）100V（B）75V （C）50V （D）25V答案：C 解题过程：下图为题解图。
据图可得：241-=i i （1），15i u =（2），把式（1）代入式（2）可得：()1020245-=-⨯=i i u （3），A i 32612=-=（4）Vi u 50103201020=-⨯=-=3.图示电路中，1*U 为：（）V。
（高频考点，第8页）（A）V036.5176.5∠（B）V 065.3876.5∠（C）V 036.5188.2∠（D）V065.3888.2∠答案：B解题过程：根据题意得题解图如下图所示。
结合理想变压器的特性，据图可得：⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧-∠=-∠=-==5.41.5352012122021012121U I U I I I U U 根据上述方程组可得：122I I -=，即⎪⎭⎫ ⎝⎛-∠⨯-=-∠20125.41.5351020U U ，1020025.41.535U U +∠-=-∠，1010025.4211.535U U +∠-=⨯-∠，10100291.535U U +∠-=-∠，001021.535910∠+∠=U ，Vjj U 00000165.3876.565.3921.336.35.408.159858.370189.208.11.535.4029.01.5359.0∠=∠=+=+++=∠+∠=∠⨯+∠⨯=4.图示电路中，当R 电阻获得最大功率时，它的大小为：（）。
2012年下学期10级维修电工考试题集(五)
1、晶闸管整流装置的调试顺序为( )A.测相序、空升电压、定初始相位、空载特性测试B.测相序、定初始相位、空升电压、空载特性测试C.测相序、空升电压、空载特性测试、定初始相位D.定初始相位、测相序、空升电压、空载特性测试2、当初始信号为零时，在阶跃输入信号作用下，积分调节器 ( ) 与输入量成正比。
A.输出量的变化率B.输出量的大小C.积分电容两端电压D.积分电容两端的电压偏差3、20/5t 桥式起重机接通电源，扳动凸轮控制器手柄后，电动机不转动的可能原因是( )A.熔断器 FU1-FU2 太粗B.电动机的定子或转子回路开路C.电阻器 1R-5R 的初始值过小D.热继电器 FR1-FR5 额定值过小4、软启动器由微处理器控制，可以显示故障信息。
A.错误B.正确5、PLC 梯形图编程时，多个输出继电器的线圈不能并联放在右端。
A．正确B．错误6、PLC 程序上载时要处于 RUN 状态。
A. 错误B. 正确7、以下 FX2NPLC 程序可以实现循环计数A. 错误B. 正确8、下图是编程软件的监控画面。
A. 错误B. 正确9、直流测速发电机的工作原理与一般直流发电机不同。
A. 错误B. 正确10、PLC 的编程语言不可以互相转换、A. 正确B. 错误11、PLC 程序下载时不能断电。
A. 正确B. 错误12、集成运放电路的两输入端可外接反向并联的二极管，防止输入信号过大，损坏器件。
A. 错误B. 正确13、FX2N 系列可编程控制器常用 SET 指令对系统初始化。
A. 正确B. 错误14、PLC 不能遥控运行。
A. 正确B. 错误15、FX2N PLC 中 SET 指令的使用同普通输出继电器一样。
B. 错误16、FX2N 系列可编程控制器在使用计数器指令时需要配合使用 RST 指令。
A. 错误B. 正确17、自动控制系统一定是闭环控制系统。
A. 错误B. 正确18、调节电枢端电压并适当调节励磁电流，可以使直流电动机在宽范围内平滑地调速。
电气专业相关规范考试题
2012年电气专业考试题项目：姓名：成绩：一、填空，每空1分，共50分1、金属导管严禁（）熔焊连接；镀锌和壁厚小于等于（）mm的钢导管不得套管熔焊连接。
2、金属导管进行套管熔焊连接时，套管长度应不小于管径的（）倍。
3、动力和照明工程的漏电保护装置应做（）试验。
4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地可靠。
且必须符合下列规定：（1）金属电缆桥架及其支架全长应不少于（）处与接地干线相连接；（2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线.接地线最小允许截面积不小于( )mm2；（3）镀锌电缆桥架间连接板的两端不跨接接地线。
但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
5、花灯吊钩圆钢直径不应小于灯具挂锖直径.且不应小于（）mm。
大型花灯的同定及悬吊装置.应按灯具重量的（）倍做过载试验。
6、公用建筑照明系统通电连续试运行时间应为( )小时，民用住宅照明系统通电连续试运行时间应为( )小时。
所有照明灯具均应开启，且每( )小时记录运行状态1次，连续试运行时间内无故障。
7、当设计无要求时，接地装置顶面埋设深度不应小于( )m。
圆钢、角钢及钢管接地极应垂直埋人地下，间距不应小于5m。
8、作为接地装置Φ16圆钢与Φ25圆钢进行搭接焊接，搭接长度不应小于（）mm。
9、对成套灯具的绝缘电阻、内部接线等性能进行现场抽样检测。
灯具的绝缘电阻值不小于( )Ω，内部接线为铜芯绝缘电线，芯线截面积不小于（）mm2，橡胶或聚氯乙烯(PVC)绝缘电线的绝缘层厚度不小于0.6mm。
10、柜、屏、台、箱、盘问二次回路交流工频耐压试验，当绝缘电阻值大于10ΜΩ时，用（）V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10ΜΩ时，做( )V交流工频耐压试验，时间1min，应无闪络击穿现象。
11、配电箱(盘)内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于( )，动作时间不大于( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章
1 电力系统主要由哪几部分组成？其作用是什么？
2 什么是输电网？什么是配电网？它们是如何分类的？
3 电能的生产、输送、分配和使用为什么是同时进行的？
4 对电力系统的基本要求是什么？
5 什么是额定电压？我国的额定电压分哪几类？
6 什么是综合用电负荷？什么是发电负荷？
7 架空线路由哪几部分组成，其各部分的作用是什么？
8 为什么架空线路多采用钢芯铝绞线？电缆由哪几部分组成？如何分类？
9 试标出图示所示电力系统中个变压器的额定电压。
（1-17）
10 电能的生产、输送、分配和使用为什么是同时进行的？
第二章
1、 输电线路中采用分裂导线和扩径导线的目的是什么？
2、 什么是电晕？电晕是如何产生的？如何防止电晕？
3、 画出长、短输电线路的等值电路？为什么段线路可以忽略电纳的影响？
4、 SFL1-31500/110，变比110/11KV ，计算其参数归算到110KV 侧的参数。
5、 在上题中S B =100MV A ，U B =110kV ，计算其标幺值。
6、 标么值、基准值和有名值三者的关系是什么？
第三章
1 某额定电压为10kV 的线路，首端电压为10.5∠5°kV ，末端电压为10kV ，则线路的电压损耗为________、电压降落________、电压偏移________。
2 右图所示是 等值电路。
计算首端功率、末端电压。
3 SFL1-31500/110，变比110/11KV ，其归算到110KV 侧的参数：R T =2.32Ω，X T =40.3Ω，G T =2.57×10-6S ，B T =18,。
2×10-6S 。
已知始端电压108KV ，输入功率20＋15MV A ，求输出功率，变压器末端电压和低压侧的实际电压
4 判断下列图中功率的流动方向
5 图示电网的功率分点为
10+6MV A
-j0.8MVar -j0.8MVar U 1=115kv
kV U ︒∠=51151 kV U ︒∠=151152
6
7 试就图示系统分析（a ）、（b ）两
种情况下线路的电能损耗 A ，
你的结论是什么？ 8 什么是最大功率损耗时间。
它的意义是什么？它和什么因素有关？
9 首端电压一定大于末端电压吗？为什么？试分析之。
10 试用功率损耗的公式分析两台变压器在什么情况下并列运行最经济？
11 试用电压降落和功率损耗公式分析减小电压降和功率损耗的措施。
12 输电电压对输电效率有什么影响？除此之外还有什么影响？
13 试用电压降落的公式分析电力线路电压波动的原因是什么？ 第五章
1、为什么必须进行电压调整？电压调整的目标是什么？
2、核电站、火电站、水电站在洪水季节进入负荷曲线的顺序是什么？
3、 系统中的有功电源按其用途可分为几种？负荷备用是冷备用还是热备用？
4、水电厂调频为什么比火电厂调频速度快？
5、如何调整发电厂有功功率、无功功率？
6、常规电厂有三个，各是什么？
7、频率降低说明什么？如果频率降低，应该采取什么措施？
8、请画出负荷的功频静特性曲线。
9、什么是负荷的功频静特性系数？说明了什么？该系数是否可以调节？
10、请画出电源的功频静特性曲线？如果经过调频电厂的二次调频的作用，其功频静特性曲线应如何变化？
11、什么是发电机的功频静特性系数？说明了什么？该系数是否可以调节？
12、一次调频能否实现频率的无差调节？请画图分析
13、二次调频能否实现频率的无差调节？请画图分析
14、如何选择调频厂？
15、电力系统的电源单位调节功率K G =1234MW ／Hz ，现负荷增加180MW 经一次调频后，系统的频率怎么变化？若计及负荷的调节效应，负荷的K L =69MW/ Hz ，则频率又下降了多少？
16、为什么要有足够的有功电源才能保证系统有功功率平衡，进而保证频率在允许波动范围之内？
17、频率与发电机转速之间存在什么关系？如何使发电机转速基本恒定不变？
第六章
1、电力系统中电压偏移过大，对负荷、对电力系统本身运行有什么影响？
2、无功电源有哪几种？各有什么特性？
3、电力系统电压调整的必要条件是什么？
为什么说造成电力系统运行电压下降的主要原因S ~
（h ）
（a ） （b ）
是系统的电源无功功率不足？
4、为了提高电力系统运行的电压质量，减小电压偏移，应该怎么办？
5、什么是电压中枢点？中枢点如何确定？中枢点的调压方式有哪几种？
6、利用简单系统说明调压方法有哪几种？
7、改变发电机的励磁电流调压是一种最经济、直接的调压手段，在多级电压供电的大中型电力系统中为什么只能作为一种辅助的调压措施？
8、为什么在系统无功功率不足时，不能利用有载调压变压器调整电压？
9、并联无功补偿装置除能改善负荷点电压外，对电力系统还有什么好处？
10、系统中的电压降低说明什么？如果电压降低应该怎么办？
11、串联电容器的在高低压电网中的作用一样吗？试说明之。
12、什么是逆调压？通过改变变压器的分接头是否可以逆调压？
13、改变电力网参数调压的方法有哪些？
14、目前变电所中广泛应用的综合调压措施是什么？（P132）
15、采用串联电容调压适用于什么场合？为什么在这种情况下不能采用并联电容补偿？（p132）
16、在什么情况下使用有载变压器进行调压？
（p132）
17、假设电压U 1固定不变，试就图示系统分析为
什么投入电容器C 后可以降低线损和提高电压U 2。
18、试就图示系统分析为什么对中枢点U 1进行逆
调压可以对负荷点电压U 2进行控制的原理。
第七、八章
1、短路发生的原因、危害有哪些？
2、何谓无限大容量系统，它有何特点？
3、无限大系统供电的网络发生三相短路时，短路电流有哪些分量？各分量有哪些特点？稳态值为何？
4、何谓冲击电流？它出现在什么时候？计算冲击电流有何意义？
5、系统化简后的图形如右图所示，G1、G2是两台发电机，f 是短路点，其中 G1：100MW ，cos ϕ=0.8
G2：24MW ，cos ϕ=0.8 试计算（1）电源点到短路点的计算电抗。
（2）短路点处的短路电流、短路冲击电流和短路容量
（取S B =100MV A ，U B =U av ）
6、什么是运算曲线？试计算上题中电源点到短路点的计算电抗。
8．短路冲击电流和短路电流周期分量幅值的关系是什么？
第九、十章
P+jQ
P+jQ
G2 0.598 0.49 1.00 G1 f
1、什么是对称分量法？一组不对称三相量是如何分解成3组对称分量的？分解的目的是什么？
2、为什么静止元件的正、负序电抗相等？为什么发电机的正、负序电抗不相等？
3、变压器的零序电抗受那些因素影响？其正、负、零序电流的关系如何？
4、架空输电线路的零序电抗与正序、负序电抗相等吗？其零序电抗受那些因素的影响？
5、如图所示系统，已知参数如下所示：
发电机：电压10.5kV ，容量100MV A ，21
0.2, 1.00d x x E '===∠ 变压器：容量100MV A ，u k %=10，电压为121/10.5kV ，中性点接地阻抗x n =40Ω 线路： x 1=0.4 Ω /km ，x 0=3x 1，L =100km f 点发生a 相接地短路，试计算短路点短路电流大小和变压器中性点电压有名值。
(S B =100MV A ，U B =U av) 6．写出f 点a 相单相接地短路时的边界条件。
7、电力系统接线如下图所示．已知各元件的电抗标幺值（已归算到统一基准之下）如下：发电机G1的正、负序电抗均为0.2，正序电势为.E G1=j1;发电机G2'的正、负序电抗分别为X'G1=0.3,X'G2=0.4;变压器T 1、T 2的电抗分别为X T1=0.12,X T2=0.1;线路的正序电抗X L1=0.3,
零序电抗X L0=1.4 。
若在k 点发生单相接地短路：
①画出正序、负序及零序网络图.
②化简各序网络
③画出该店单相接地短路时的复合序网，计算a 相短路电流的正序分量。
8、不对称短路时各序电压、电流是如何分布的？
9、YN ，d11接线的变压器，在YN 侧发生短路，则∆侧正序、负序电压与YN 侧相位关系如何。
