电动吊篮安装施工实施方案

电动吊篮安装施工实施方案

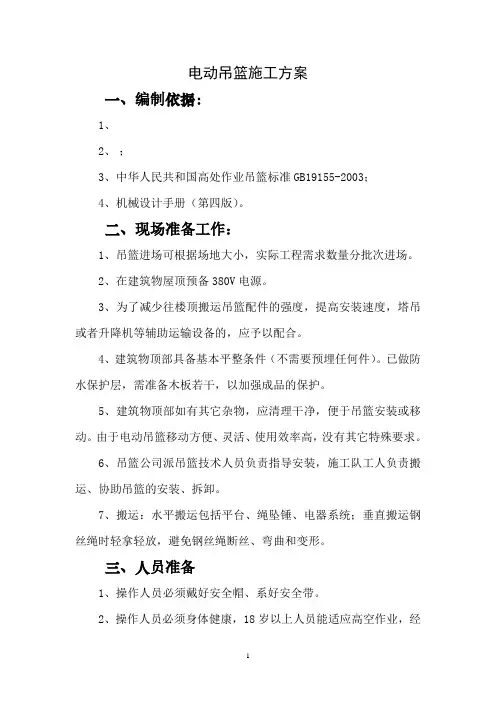

1编制依据

11.1施工组织设计

名称编制日期施工组织设计

21.2施工图

图纸名称日期建筑设计图纸

结构设计图纸

31.3主要施工规程、规范

类别名称编号国家《安全防范工程技术规范》GB50348-2014《高处作业吊篮》GB19155-2003《起重机械用钢丝绳检验和实用规范》GB/8919-1996行业《建筑施工高处作业安全技术规范》JGJ80-2011《建筑施工安全检查标准》JGJ59-2011《建筑施工现场环境与卫生标准》JGJ146-2013《建筑施工工具式脚手架安全技术规范》JGJ202-2010地方《北京市建筑工程施工安全操作规程》DBJ01－62－2016《北京市建筑施工高处作业吊篮安全监督管理规定》京建法〔2014〕4号《北京市建设工程施工现场管理办法》北京市政府247号《建设工程施工现场安全防护、场容卫生及消防保卫标准》DB11/945-2012

《高处作业吊篮使用管理手册》北京市住房和城乡建设委员会2010年3月12日41.4法律、法规类别名称编号法律法规《中华人民共和国建筑法》主席令第四十六号《中华人民共和国环境保护法》主席令第九号《中华人民共和国安全生产法》主席令第十三号《建设工程安全生产管理条例》国务院令第393号《安全防范工程技术规范》GB50348-2014《高处作业吊篮》GB19155-2003《起重机械用钢丝绳检验和实用规范》GB/8919-199651.5其它类别名称编号总公司总公司综合管理体系文件（含ISO9001、ISO14001、OHSAS18000系列标准）总公司文明安全管理标准

技术质量管理标准

2工程概况

12.1工程简介

项目位于北京市。东侧，交通便利，北侧。总建筑面积1平方米，其中地上建筑面1平方米，地下建筑面积1平方米。本工程为群体住宅工程，项目包括住宅楼\地下车库。

项目内

容工程名称

地理位置

建设单位

设计单位

监理单位

质量监督单位

施工单位

2.2设计概况

设计概况

序号项目内容1建筑功能地下部分储藏室、设备用房地上部分居住用房2建筑标高±0.000=48.90（m）

3建筑高度檐高（m）

1楼78.4

室外标高（m）

-1.25

4层数项目地下地上1楼328

5层高（m）

地下三层3.9地下二层4.2地下一层3.9

标准层2.8机房层4.46填充墙200mm厚加气混凝土砌块、100mm厚加气混凝土条板。

7外装修米色涂料、灰色涂料、青灰色面砖、浅咖色面砖。

8室内装修楼地面地砖地面、轻集料混凝土地面。

卫生间地面为聚合物水泥基防水涂料，墙面为聚合物水泥基防水涂料，高度1800mm。

10结构形式基础筏板基础主体剪力墙11环境类别住宅±0.00以下及±0.00以上露天构件为二类b；其余为一类12抗震要求工程设防烈度8度抗震等级住宅地下二层、地下三层为三级其他均为二级。

32.3现场概况

本工程为群体住宅工程，项目包括住宅楼/地下车库。

本工程拟分为两个大区，分别为东区和西区，东、西区各有3栋高层住宅和一栋单体楼配套楼，装修按楼栋号施工，每栋号分层流水施工。

现场四周设置了材料堆放区，包括砌筑材料、装修材料、周转材料等。

42.4工程重点和难点

2.4.1本工程装修工程工期短、施工单体项目多、层数较高，工序任务重，各工种穿插作业，合理组织施工，保证工期顺利实现是本工程一项重点。

2.4.2本工程装修阶段分包单位较多、土建、设备、机电、消防、弱电以及室外工程等多家单位，合理组织施工作业，做好各分包单位的协调工作为本工程重点。

52.5吊篮概况

外墙装饰需采用高处作业电动吊篮施工。

其中1楼每楼搭设51台，2号楼每楼搭设53台,3号楼搭设38台。具体吊篮尺寸见附图。

本工程采用ZLP-630型号电动吊篮，并具有中国工程机械协会颁发的“北京市建筑施工起重机械设备租赁安装维修企业资质证书”，通过北京市建委的鉴定，此电动吊篮性能先进，安全升降，拆装方便，高效是外墙施工工程的理想设备。

3施工准备

13.1现场准备

3.1.1吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。

3.1.2应在吊篮所使用位置的建筑物内，预备380V电源。

3.1.3为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排升降机设备予以配合。

3.1.4在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。已做防水保护层的，应准备木板若干，以加强成品的保护。

3.1.5在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。

3.1.6搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。

23.2人员配备

3.2.1厂家派吊篮技术人员负责现场指导安装，由承租方配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。根据要求，必须提供相应人员5～8名配合搬运至指定位置，移篮时根据所需移动的吊篮数量配备人员，拆篮时，配备相应人员搬运至垂直运输地点。

3.2.2使用方负责吊篮既配件在工地的保卫工作。

33.3用电准备

每台ZLP-630型吊篮的功率为：1.5KW×2=3KW，A02#、A05#楼满挂为51台左右吊篮，总功率为3×51=153KW，依据电工手册：I=P/U=153000/380=402.6A，每栋楼需配备使用带200A空开2个的二级电箱。则A03#、A04#、A08#楼满挂为53台左右吊篮，总功率为3×53=159KW，依据电工手册：I=P/U=159000/380=418.4A，每栋楼需配备使用带200A空开2个，100A空开1个的二级电箱。A06#楼满挂为42台左右吊篮，总功率为3×42=126KW，依据电工手册：I=P/U=126000/380=331A，这栋楼需配备使用带200A空开2个的二级电箱。甲方提供二级电箱。三级电箱由吊篮租赁公司自己提供。安装吊篮以实际安装为准。

4电动吊篮型号及说明

根据本工程的具体现场情况，在外墙施工中，根据不同需要分别设置不同长度的电动吊篮，下面将吊篮的型号及相关资料作必要介绍：

14.1电动吊篮基本情况

4.1.1电动吊篮型号：ZLP-630型。

4.1.2长度：1m～6m。具体每楼吊篮规格见附图。

4.1.3电动吊篮组成部件（每组）：

部件数量备注安全锁（SLF30）

2把

电控箱1套

屋面吊架2副

工作平台1套

钢丝绳（直径8.3mm）

4根

限位板2套

极限开关（JLXK1—111）

2个

防爆密封盒（BEX）

2个

手控手柄（COBB1）

1只

配重（水泥块，25kg/块）

40块

橡胶套电缆线（YC-3×2.5+2×1.5）

1根

安全绳1根

24.2电动吊篮技术参数

型号ZLP-630型电源380v±5%

50Hz三相五线额定载荷630kg电动机功率2×1.5KW额定提升速度9～11m/min钢丝绳φ8.3型号4*20+IWS航空用，破断拉力大于51KN安全锁SLF30防倾斜式安全锁允许冲击力30KN吊篮后支架安装配重1000KG(25KG/块)34.3电动吊篮基本构造

吊篮主要由工作平台、提升机、安全锁、悬挂机构、电器控制箱等部件组成。

4.3.1工作平台是施工人员的工作场地，它由栏杆、底板.提升架、提升机等四个部分用螺栓连接组合而成。

4.3.2提升机是吊篮的关键部件，是工作平台的动力机构，其结构特点是电动爬升式。

4.3.4安全锁是工作平台的保护装置，当工作钢丝绳突然发生断裂或工作平台倾斜到一定角度时，能自动快速地锁牢安全钢丝绳，保证工作平台不坠落或继续倾斜。

4.3.5悬挂机构是设于建筑物上部，通过钢丝绳来悬挂工作平台的装置，它由前后可调支架，前、中、后梁，上支柱及配重块等组成。

4.3.6电气控制箱是用来控制工作平台运动的部件。

5电动吊篮布置方案

根据工程需要，需要安装吊篮进行外墙施工使用。现将吊篮悬臂支架安装在屋顶，其篮体长度根据楼体结构选配。

吊篮安装采用常规方式，每台吊篮各有两个悬臂支架，吊篮篮体与外墙面之间保持不小于0.3米左右，篮体与篮体之间间距保持在0.5～1米之间。

15.1吊篮布置数量：

（1）1楼用吊篮：51台（每个楼座）；

规格1米1.5米2米2.5米3米3.5米4米4.5米5米5.5米6米数量

210101083

6

2

（2）2楼用吊篮：53台（每个楼座）；

规格1米1.5米2米2.5米3米3.5米4米4.5米5米5.5米6米数量

4416114442

4

（3）3楼用吊篮：42台（每个楼座）。

规格1米1.5米2米2.5米3米3.5米4米4.5米5米5.5米6米数量21264212

4

（4）4楼用吊篮：53台（每个楼座）。

规格1米1.5米2米2.5米3米3.5米4米4.5米5米5.5米6米数量

6210138442

4

对于主楼女儿墙较高的情况，吊篮支架无法正常架设时，采用后加高杆安装吊篮，前支架用U型槽固定前剪力墙上，防止倾覆前后移动，后支架采用方管（2×4）X型连接，作好抗倾覆安全。布置吊篮最大限度的满足外墙装修的需要。

25.2吊篮分布及规格：

在安装过程中，根据实际需要可以进行适当的位置选择或吊篮数量增减。

（见附图）

35.3吊篮的使用期限：

吊篮的使用期限为：安装完成验收合格至吊篮报停之日。

6电动吊篮的安装

16.1吊篮吊运：

吊篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯运到顶层屋面，将篮体部分搬运至相应位置的地面。安装前必须对进场吊篮部件进行检查核对。准备好必需的安装工具，在安装现场设置明显的警示标志。所有进场人员必须佩戴好安全帽、安全带及其它安全用具，清理好安装现场。

26.2悬挂机构的安装、调试：

6.2.1该部分的安装程序如下：悬挂机构安装在平台上，左右悬挂机构之间的距离与所需工作平台吊点间距相等，其误差≤50mm，前后支柱分别套在前后底座上，通过螺栓将悬臂挑梁，拉纤立柱，前后支柱固定，中间联接梁视实际现场情况或（女儿墙高度）而定。（中间联接梁至屋面高度可在1100～1800mm范围内调节）。标准吊臂挑梁外伸距离L≤1.7mZLD（P）630。调切花篮螺栓，绷紧纤绳，使悬梁外伸部分向上翘起3～4cm。把工作钢丝绳和安全钢丝绳用支撑板固定在悬挑梁前端第一孔内，用绳夹固定钢丝绳时，须用夹座扣在钢丝绳的松边上，四组绳夹各间距约为60mm，不得交替布置，紧固绳卡时要考虑每个绳夹的合理受力，离套环最近的绳夹（第一个绳夹）应尽可能地靠近鸡心环夹紧，然后依次拧紧第二和第三个绳夹，拧紧第四个绳夹时，使钢丝绳松边少许拱起，以便受力后检查前三个绳夹是否夹紧。注：拉纤绳两端固定方法同上。钢丝绳端固定后，把悬挂机构移到工作位置，在配重柱上装上配重，左右均分，把四根钢丝绳沿墙面徐徐放至地面。

6.2.2安装地面选择水平面，遇有斜面时，应该修整铺平,如安装面是防水保温层时，前、后座下加垫5cm厚木板，防止压坏防水保温层。

6.2.3将插杆插入三角形的前支架内，根据女儿墙（女儿墙高 1.4m，局部2.8m）的高度调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。

6.2.4将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。

6.2.5安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3～4cm，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳（副绳）由上至下第四个卡扣以下15cm～20cm之间安装上限位块。

6.2.6检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为≤1.7m。两套悬挂机构内侧之间的距离，其距离应等于悬吊平台的长度。配重均匀放置在后支架底座上，用钢丝绳捆绑好。再将工作钢丝绳、安全钢丝绳从端部放下，此过程中注意钢丝绳的缠绕现象。

悬挂机构的安装图：

悬挂机构的安装图

6.2.7在横梁上固定拉拽板均应使用M16X110的长螺栓和200型以上规格的优质花篮螺丝。

6.2.8根据建筑物及施工需要设置前吊臂伸出的长度（前臂伸出的长度不得超过1.7米）。

36.3悬吊平台的安装、调试：

6.3.1将底板垫高200mm以上平放，各基本节对接处对齐，装上篮片，低的篮片放于工作面一侧，用螺栓联接，预紧后保证整个平台框架平直。

6.3.2将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧。

6.3.3装成后均匀紧固全部联接螺栓。

悬吊平台的安装图

安装图示：

46.4提升机、安全锁、电器箱的安装：

6.4.1将提升机安装在悬吊平台的安装架上，用手柄、锁销、螺栓固定。

6.4.2将安全锁安装在安装架的安全锁安装板上，用螺栓紧固（安全锁滚轮朝平台内侧）。

6.4.3拧下安全锁上的六角螺母，将提升机的上限位行程开关安装在该处。

6.4.4将电器箱挂在工作平台后篮片的中间空挡处，将电动机插头、手握开关插头分别插入电器箱下部相应的插座内（下限位行程开关安装在提升机安装架下部的安装板上）。

6.4.5各航空插头分别插入电器箱下面对应的插座内，所有航空插头在接插过程中必须对准槽口，保证插接到位，以防止虚接损坏。确认无误后连接电源。

56.5穿绳检查：

将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧，工作钢丝绳从安全锁的限位轮与挡环中穿过后插入提升机上端孔内，启动上行按钮，提升机即可自动卷绕完成工作钢丝绳的穿绳进位（穿绳过程中要密切注意有无异常现象，若有异常，应立即停止穿绳）。工作钢丝绳到位后，将自动打开安全锁，然后安全钢丝绳从安全锁的上端孔插入。（另一侧提升机操作过程相同）

注意：必须先将工作钢丝绳和安全钢丝绳（副绳）理顺后才能分别插入提升机和安全锁，以免钢丝绳产生扭曲。

66.6重锤的安装：

重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳，防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时，将两个半片夹在钢丝绳下端离开地面15cm，然后用螺栓紧固于钢丝绳上，且钢丝绳垂直绷紧。

76.7安全绳和绳卡的安装：

在吊篮安装完毕使用以前，必须从屋面垂下一根独立的安全绳，安全绳在楼顶的攀挂点必须牢固，切不可将安全绳攀挂在悬挂机构上面，顶部挂完后安全绳放置于吊篮的中间，自锁器直接安装在安全绳上面，施工人员在施工中必须将安全带挂在安全绳上的自锁器上。

工作钢丝绳、安全钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全锁钢丝绳作为电焊低压通电回路。

86.8通电、检查：

6.8.1通电前检查：

（1）电源是380V三相接地电源，电源电缆接出处可靠固定。

（2）顶面悬挂机构安放平稳，固定可靠，连接螺栓无松动，平衡配重块安装可靠。

（3）钢丝绳连接处的绳扣装夹正确，螺母拧紧可靠。

（4）悬垂钢丝绳应分开，无绞结、缠绕和折弯。

（5）提升机、安全锁及悬吊平台安装是否正确、连接是否可靠，连接螺栓有无松动或虚紧，连接处构件有无变形或开裂现象。

（6）电缆接插件正确无松动，保险锁扣可靠锁紧。

（7）电缆施工立面上无明显突出物或其它障碍物。

6.8.2通电后检查及要求：

（1）闭合电箱内开关，电气系统通电。

（2）将转换开关置于左位置，分别点动电箱门及操纵开关的上升和下降按钮，左提升机电机正反运转。

（3）将转换开关置于右位置，分别点动电箱门及操纵开关的上升和下降按钮，右提升机电机正反运转。

（4）将转换开关置于中间位置，分别点动电箱门及操纵开关的上升和下降按钮，左、右提升机电机同时正反运转。

（5）将转换开关置于中间位置，启动左右提升机电机后，按下电箱门上紧停按钮（红色），电机停止转动。旋动紧停按钮使其复位后，可继续启动。

（6）将转换开关置于中间位置，启动左右提升机电机后，分别按下各行程开关触头，警铃报警，同时电机停止运转。放开触头后，可继续启动。

（7）然后上下运动吊篮3～5次，每次的升高高度约为3m。最后再次检查各连接点的安装情况。

注意：

1）吊篮安装过程中，必须注意工作中的自检和互检，并重点检查与吊臂连接处每根钢丝绳有4个卡扣，要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固。

2）在施工完毕后必须断开电源总开关。

96.9验收、交接：

安装完毕后，组织有关人员进行验收检查，双方确认，签署验收确认单，由相关人员签字方可投入使用。

06.10移位：

将钢丝绳从提升机和安全锁内抽出，并抽回屋面；再将支架、钢丝绳和配重用施工电梯或塔吊运到目的楼面，并相应移动吊篮篮体。

16.11拆除：

6.11.1拆除前对吊篮进行全面检查，记录损坏情况。

6.11.2吊篮的拆除步骤：

（1）将平台停放在平整的地面上，拆下绳坠铁；（2）切断电源；（3）将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；（4）将钢丝绳卸下拉到上方，并卷成圆盘扎紧；（5）最后卸屋面悬挂装置，并做好保护工作。

（6）拆除屋面悬挂机构，运至楼下集中码放，（拆卸与安装方法相反使用）。

6.11.3关于吊篮的具体使用方法及相关《安全注意事项》请参考《电动吊篮安全操作规程》。使用中吊篮如出现故障，使用方需当日与我驻场人员进行确认，日常维护工作由使用方负责。

7安装、操作规程及安全措施

吊篮是高处载人作业设备，要特别重视其安全操作和使用。使用时，应严格执行国家和地方颁布的高处作业、劳动安全、施工安全、安全用电及其他有关的法规、标准。根据吊篮的特点，还应严格遵守以下的安全操作和使用规则。

17.1电动吊篮安装注意事项：

7.1.1悬挂机构之间的距离尽量与工作平台一致，以免影响安全锁的使用。

7.1.2前梁伸出长度一般不大于1.7m，前后支架距离不小于4m，所有配重铁要平均套在两后支架的穿杆上。

7.1.3钢丝绳端部的紧固按《GB5976-1986钢丝绳夹》标准。

7.1.4钢丝绳上不得沾油，工作钢丝绳和安全钢丝绳均不得损伤和变形扭曲。

7.1.5全部连接螺栓上的螺母必须拧紧。

7.1.6两只电机连接电缆插头和控制按钮上的插头要认清方向后插入电器控制箱底部的以对应插座内。

7.1.7接入电器控制箱的电源，必须要有零、地线，限位开关接线必须正确。

7.1.8在提升机穿绳的全过程要密切注意有无异常现象，若有异常，则应立即停止穿绳，以免损坏钢丝绳和提升机内部零件。

7.1.9多余钢丝绳要理顺，圈起后捆扎好，防止损伤。

7.1.10篮体内侧边缘到墙面100～200mm为宜。

7.1.11两只重锤必须分别挂在两根安全钢丝绳上。

27.2设备检查：

每次使用前的查看，包括：

7.2.1外观检查：查看工作平台、提升机、提升机与工作平台的连接处应无以下情况：异常磨损、腐蚀、错位、安装误差、表面裂缝、过载、不正常的松动、断裂、脱焊。

7.2.2查悬挂机构，各紧固件是否连接牢靠，配重块与工作钢丝绳子应符合安全技术要求。

7.2.3钢丝绳连接处牢固，无过度磨损、断裂等异常现象，达到报废的钢丝绳必须更换。钢丝绳下端悬吊的垂锤安装正常。

7.2.4电器箱、电缆、控制按钮、插头应完好，限位开关、手握开关等应灵活可靠。查电缆线有无损坏应包扎好，插头是否拧紧，保护零线是否连接可靠，试验篮内配电箱的漏电保护开关是否灵敏可靠。

7.2.5提升机工作正常，无过度震动现象。提升机的制动和安全锁的锁绳无任何功能异常。

7.2.6配置（拥护自备）的安全带应良好。

以上六项检查内容必须在每日使用吊篮前逐项检查，如有不符不处应马上纠正。否则，不准使用吊篮。

37.3操作规程：

7.3.1高处作业吊篮必须经过技术培训合格的人员操作、维修、保养。这些人员必须无不适应高处作业的疾病和生理缺陷。酒后过度疲劳、情绪异常都不得上岗。

7.3.2进入吊篮人员必须配备并锁扣安全带，戴好安全帽。

7.3.3操作人员上机前，必须认真学习和掌握正确操作方法。使用前必须按检验项目逐项检验，检验合格，方可投入使用，使用中严格执行安全操作规程：使用后认真做好维护保养工作。

7.3.4工作平台严禁超载，载荷在平台全长上应基本均匀。当施工高度较高及前梁伸出长度超出规定的范围时，平台的载重量必须减少，风力较大时，还必须考虑风压的影响。严禁吊篮平台，提升机、安全锁、钢丝绳等带病作业。

7.3.5在正常工作中，严禁触动滑降装置及用安全锁刹车，工作平台出现倾

斜应及时调整。

7.3.6操作人员在工作平台内使用电器设备时，低于500W电器设备可接在备用电源接线端子上，但高于500W的电器设备严禁接在备用电源接线端子上，应用独立电源供电。

7.3.7在高压线周围作业时，吊篮应与高压线有足够的安全距离，并应按我市电器规程实施，报有关部门批准，采取防范监护措施后，方可使用。

7.3.8工作平台悬挂在空中时，严禁拆卸提升机、安全锁、钢丝绳等。由于故障确定要进行修理时，应由经培训合格的专职人员在落实安全可靠的措施后，方可进行维修。

7.3.9吊篮禁止在雷雨天气或五级以上大风的环境下工作。

7.3.10若在工作中发生工作钢丝绳断裂等紧急情况，操作人员应沉着冷静，立即停机安全撤离工作平台。设备问题由专职维修人员处理。

7.3.11吊篮下方地面为行为禁止区域，需做好隔离措施和明显的警告标志。其它有关措施工安全技术、现场操作安全措施、劳动保护及安全用电、消防等要求，请严格按国家和地方颁布的有关规定执行。

7.3.12悬吊平台两侧倾斜超过15cm时应及时调平，否则将严重影响安全锁的使用，甚至损坏内部零件。

7.3.13悬吊平台栏杆四周严禁用布或其他不透风的材料围住，以免增加风阻系数及安全隐患。

7.3.14每天在工作结束后应将工作平台降至地面，使安全锁摆臂处于松驰。

7.3.15工作钢丝绳、安全钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全锁钢丝绳作为电焊低压通电回路。

7.3.16使用过程中，提升机、安全锁内严禁进入砂浆、胶水、废纸油漆等异物。每天使用结束后，关闭电源开关，锁好电器箱，将将工作平台下降到地面停放，放松工作钢丝绳子，使安全锁摆臂处于松弛状态。露天存放应做好防雨措施，避免雨水进入提升机、安全锁、电器箱等设备中。

7.3.17专职检修人员应定期对整机主要部件进行检修，并做好记录，发现故障应以书面方式呈报有关部门。

7.3.18吊篮内铺设跳板时，脚手板材质应符合要求，满铺、棒牢，不得有探头板。

7.3.19吊篮多层作业要设置防护顶板隔离层，作业时吊篮要与建筑物连接牢固。

7.3.20架体升降时，非操作人同不得在吊篮内停留。

7.3.21作业前要向操作人员进行安全交底，每次升降后要经施工、技术、安全等人员检查验收合格，方可使用。

7.3.22按JGJ59-2011《建筑施工安全检查标准》规定，非工作一侧的篮片设置2道防护栏杆，高度分别为0.9m、1.2m；必须设置踢脚板，踢脚板高度100mm。

采用定型生产的吊篮不能满足此要求时，应按要求增设防护设施。

47.4吊篮安全使用规程：

7.4.1吊篮操作人员必须身体健康，18岁以上人员。上岗前经过培训，掌握吊篮工作的有关规定。

7.4.2有低血压、高血压、心脏病者不得从事高空作业。

7.4.3现场电源应保持接零并装设漏电保护开关。

7.4.4钢丝绳不得沾油，不得有扭伤、死弯、松散和磨擦断丝现象。

7.4.5安全锁如果出现故障，严禁操作人员自行拆卸修理，应马上通知专职技术人员维修或更换。

7.4.6超高运行（3米篮500公斤，6米篮360公斤）。

7.4.7雪天气或风力超过5级，操作人员不准上篮操作。

7.4.8架体升降时，非操作人员不得在吊篮内停留。

以上各项请严格遵照执行，确保安全！

7.55操作人员注意事项：

7.5.1操作人员每天必须系好安全带。

7.5.2操作人员必须身体健康，能适应高空作业，经过培训，掌握吊篮操作的有关规定。

7.5.3操作人员严禁酒后操作吊篮。

7.5.4操作人员严禁穿拖鞋上篮操作。

7.5.5操作人员必须熟知《吊篮安全使用规程》。

7.5.6操作人员如严重违章，我方有权出示停用通知书。

7.5.7操作人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以保证施工安全。

7.66常见故障及排除方法

7.6.1工作平台静止时下滑原因：电动机电磁制动器失灵，制动器磨擦盘为易损件。

排除方法：

（1）调整6磨擦盘与衔铁的间距，合理隙为0.5～0.6mm。

（2）更换磨擦盘。

7.6.2工作平台一侧提升机与电动机不动作或电磁制动器发热冒烟。

原因：制动衔铁不动作，造成制动片与电机盖磨擦。线圈、整流块短路损坏。

排除方法：更换电磁制动器线圈或整流块。

7.6.3机有异常噪声原因：零部件受损。

排除方法：调整更换。

7.6.4工作钢丝绳不能穿入提升机原因：绳端焊接问题。

排除方法：

（1）打光焊接部位。

（2）丝绳端头重新制作。

7.6.5平台倾斜原因：电动机转速不同步，提升机拽绳差异，制动器灵敏度差异，离心限速器磨损。

排除方法：工作平台载荷均匀，调整制动器间隙，更换离心限速器弹簧。

7.6.6工作钢丝绳异常磨损原因：压绳轮与绳槽对钢丝绳的磨擦引起。

排除方法：更换压绳机构的零件，钢丝绳。

7.6.7安全锁锁不住钢丝绳原因：绳夹磨损，钢丝绳沾上油污等。安全锁动作迟缓。

排除方法：更换安全锁扭簧，各运运部位注入适量润滑油更换安全锁绳夹、更换钢丝绳。

7.6.8工作平台不能升级原因：供电电源不正常，电机过热造成热继电器动作。

排除方法：检查三相供电电源是否正常，电机自然冷却后热继电器复位即可工作。

7.77安全保证措施

吊篮是高处载人作业设备，要特别重视其安全操作和使用，除了在正式使用前经公司劳动部门认可以及严格执行国家和地区颁布的高处作业、劳动保护、安全施工和安全用电等方面以及其他有关部门的法规、标准以外，根据吊篮的特点，还应严格遵守以下的安全操作和使用规则。

7.7.1应有专人操作和维护保养。这些人员必须无不适应高处作业的疾病和生理缺陷，而且必须经过劳动管理部门培训并获得上岗操作证书后方能上岗。

7.7.2操作人员上机操作前，必须认真学习和掌握吊篮使用说明书的内容，使用前必须按检查项目检验合格，使用中严格执行安全操作规程，使用后认真做好维护保养工作。

7.7.3操作和施工人员都必须戴安全帽，系安全带，安全带必须扣牢单独设置的安全绳（亦称“生命绳”）。

7.7.4严禁超载使用（工作平台的载重应包括人员重量在内）且载重在平台全长应基本均匀，当施工高度较高及前梁伸出长度超过一般规定的范围（相当于增加平台的载重量）具体的规定是必须保证悬挂机构的配重稳定力矩要等于或大于两倍的由平台自重、钢丝绳自重、额定载荷及风压载荷所引起的倾覆力矩。

7.7.5同一垂直面上，严禁交叉作业。

7.7.6工作平台倾斜超过15cm时应及时调平，否则将严重影响安全锁的使用，甚至损坏内部零件。

7.7.7电动吊篮在使用过程中，严禁在三层以上，上下人员及物料，以防坠人和坠物。

7.7.8严禁酒后操作吊篮、在吊篮内打闹和向下抛洒杂物。

7.7.9五级以上大风、雨、雪天，在未采取相应安全措施，不得使用吊篮。

7.7.10吊篮内的操作人员不准穿拖鞋或光脚；不准穿易打滑的鞋。

7.7.11进行施工时，吊篮平台内应有二人操作，严禁单人或多人操作吊篮。

7.7.12吊篮平台内施焊，应对钢丝绳、电缆进行适当的保护。

7.7.13吊篮内所载货物必须均匀，禁止集中堆放。

7.7.14吊篮上的操作人员不许超过2人，不得小于2人。

7.7.15工作平台在运行时，操作人员应密切注意上下有无障碍物，以免引起碰撞或其他事故，向上运行时要注意上限位。

7.7.16不允许在工作平台内使用梯子、凳子、垫脚物、搭设棚架附加物进行作业。

7.7.17不允许作为载人和载物电梯使用，不允许在吊篮上另设吊具。

7.7.18不得将钢丝绳作为电焊接地线使用。

7.7.19电气控制箱不得作为其他用电器的配电箱，使用箱内禁止摆放杂物。

7.7.20限位开关、“紧急停机”按钮、制动装置必须灵敏可靠。

备注：

（1）紧急停机按钮为自锁式按钮，恢复时必须把头施转一下使其复位。

（2）当限位开关或紧急停机按钮动作后重新启动时必须先按启动按钮。

7.7.21安全锁锁绳必须可靠，不得自行拆修。

7.7.22一旦发生提升机卡绳或其他一时不能判明原因的故障，绝对禁止强行开动，务必要找出原因，排除故障，确认恢复正常后，方可继续使用，另外，一般不允许在空中检修吊篮，若一定要在空中检修，必须采取切实可靠的安全保护措施，将工作平台固定，保证不出任何事故。

7.7.23钢丝绳必须用规定的结构形式和力学性能的特制钢丝绳并且要完好无损，表面保持清洁，安全钢丝绳上不得沾油。钢丝绳的检查和报废按《GB5972-86起重机械用钢丝绳检查和报废实用规范》第2.5条规定执行。对较常遇见的下列情况，钢丝绳应报废：

（1）断股或在一个节距（每股钢丝绳缠绕一周的轴向距离）内断丝达到5根。

（2）松散，压扁，起鼓（笼状畸变），直径大于10mm以及折弯。

（3）磨损或锈蚀严重，钢丝绳直径≤8.3mm。

7.7.24吊篮若要就近整体移位，必须先将钢丝绳从提升机和安全锁内退出。

7.7.25下班前要切断电源，锁好电器箱门，做好清洁工作和防护工作，不得有杂物和水进入电动、安全锁、电磁制动器和电气控制箱。

7.7.26吊篮在交付使用后，吊篮按现场编号后由专人操作和升降。

7.7.27工作现场环境：

（1）距吊篮现场10m范围内不能有高压线（2）电焊火花必须保证不务及钢丝绳。

（3）环境温度-20℃～+40℃。

（4）相对湿度不大于90%（25℃）。

7.7.28严格禁止吊篮夜间施工作业。

8季节性施工措施8.1在雨季，应将吊篮的左右提升机用防水油布包裹住，并在电缆的接口处用防水胶布密封住以便尽可能的防止雨水进入电机内，雨天到来前必须将吊篮降到最低点。

8.2电缆的所有接头都用防水胶布缠绕，电控箱的各个承插接口在雨季施工中也必须用防水胶布黏结。

8.3吊篮内的操作人员必须穿防滑和绝缘电工鞋。

8.4雷雨天及大风天绝对禁止施工，并在雷雨到来之前彻底检查吊篮的接地情况。

8.5五级以上大风天气里，必须将吊篮下降到地面或施工面的最低点。

8.6冬季施工应注意不可以将施工用水到处飞溅，以免结冰而导致施工人员摔倒而出现事故。

8.7在冬季雾天施工时，应等大雾散去并在日照比较充足的情况下，才可以使用电动吊篮，否则，容易出现打滑并可能出现设备事故。

8.8冬季施工人员必须穿防滑绝缘鞋，并将棉衣和棉裤穿好并系好袖口和裤脚。

99

作业前的培训

当吊篮交付使用后，对操作人员进行上岗前的必要培训。安装公司派工程师或技术人员进行对操作人员的培训，考试发证持证上岗，合格后方可上岗。

尤其在施工人员变动的情况下，必须通知我公司派人培训，培训合格发证后方可上篮作业。

设备正常使用后，安装公司应长期派驻一名技术人员现场维修、指导、检查安全使用，承租方应予以配合。

10维护、保养

为了能够维持吊篮的性能，延长使用寿命，可靠的保障操作人员的安全，更好的为承租方服务，希望操作人员对日常使用的吊篮进行一定的维护、保养：

10.1及时清除提升机表面及工作钢丝绳上的污物，避免提升机进、出绳口进入杂物，损伤机内零件。注意检查有无异响或异味，作业后进行遮盖，避免雨水、杂物等侵入。安装、运输、使用中避免碰撞，以免造成机壳损伤。

10.2及时清除安全锁表面和安全钢丝绳上的杂物，注意安全锁的防护措施，避免杂物进入锁内，造成安全锁失灵和失效。作业中避免碰撞安全锁，作业后做好防护工作，防止雨、雪等杂物进入安全锁内。

10.3经常检查钢丝绳表面，及时清理附着的污物，及时发现和排除出现局部缺陷的趋势。

10.4经常检查联接件和紧固件，发现松动要及时拧紧。出现焊缝裂纹或构件变形，应及时和我方技术员联系进行检修。作业后要及时清理表面污物，注意保护表面漆层，出现漆层脱落，应及时补漆，避免锈蚀。

10.5电器箱内要保持清洁无杂物，不得把工具或其它材料放入箱内。避免电器箱、限位开关和电缆受到外力冲击。经常检查电器接头有无松动，如有松动及时紧固。作业完毕，及时拉闸断电，锁好电器箱门，并妥善遮盖电器箱。

10.6如发现异常情况，电器元件损坏、遇到电气故障等技术性问题立即停止使用，通知我方技术人员进行检修。

11相关计算书

111.1电动吊篮钢丝绳及抗倾覆安全系数验算

屋顶吊架的受力说明：该吊架的力学模型为超静定系统。

11.1.1钢丝绳的受力检验：吊篮系统采用的是吊篮专用钢丝绳，结构为

4×31SW+F C-8.3，直径8.3mm，公称抗拉强度：≥2160MPa，破断拉力：≥52KN；

11.1.2钢丝绳的受力检验：依据《高处作业吊篮》GB19155-2003、《钢丝绳破断拉伸试验方法》GB/T8358-2006，钢丝绳的安全系数不应小于9。

11.1.3计算：

N=S·a/W=52000×2/(630+380)×9.8=114000/9898=11.517>9。

通过计算可知：11.517的安全系数大于9，符合标准要求。

说明：N为钢丝绳的安全系数：S为单根钢丝绳的最小破断拉力；a为钢丝绳的根数，W为额定载荷与吊篮自重的重力之和，其中380为吊篮的自重（包括平台、电箱、提升机、重锤、钢丝绳等重力之和。单位：kg）630为吊篮的额定载荷（kg)。公斤力和牛顿的换算为：1KG力=9.8牛顿。

11.2杠杆式支架的力矩平衡计算：依据GB19155-2003《高处作业吊篮》,吊篮悬挂机构的抗倾覆力矩的比值不得小于2。

311.3吊架的受力说明：该吊架的力学模型为超静定系统。

411.4钢丝绳的受力检验：本吊篮系统采用的是江苏江阴钢丝绳厂生产的航空用钢丝绳，其破断拉力为73.5KN，并且该吊篮系统单吊点的最大拉力为13.4KN，所以，钢丝绳的安全系数大于许用安全系数。

511.5：

架的力矩平衡计算：（安全系数）

K=M抗/M倾=Gb/Fa≥2。

按照吊篮的使用长度6米计算：吊篮上承载2人（60公斤/人）和500公斤物料，在严重偏载的情况下，单吊点的负荷为：

（2×60+500+380）/2=500kg。

吊臂的力矩数为：

M倾=Fa=500×1.7=850kg；M抗=Gb=（500+76）×4.3=2476kg；k=M抗/M倾

=2476/850≈2.91＞2。

上述的受力计算忽略了吊篮的水平拉力，该水平拉力大小约为16.7公斤，由于水平拉力参数相对吊篮的垂直受力太小，故忽略不计。

说明：上式中的数值来源：76公斤为后支架的自重，380公斤为吊篮自重，500公斤为配重的单臂有效重量（25公斤/块，共20块）。

“M”为力矩，“K”为抗倾反系数。

作用力简图（吊架之横梁）

符号说说明：F吊臂吊点受力

G后支架的受力（配重）

611.6屋面机构与屋面受力点：

吊篮单臂后置配重量为500kg+后支架自重76kg=576kg。

配重只有一种型号：25kg/块，每台放40块，此设计按最大吊篮配置。

FGM倾M抗a-1.7b-4.3

12产权单位的管理责任及工作义务

12.1提供租赁物的机械性能和技术参数、资料并符合现行国家规范要求，提供《高出作业吊篮安装使用规程》。严格遵守《北京市建筑施工高出作业吊篮安全监督管理规定》京建法(2014)4号文件。

12.2在吊篮安装拆卸过程中，必须要对屋面进行保护，垫上竹胶板等物。安装和运输时要小心轻放，不得野蛮安装拆卸。安装时，要在受力位置垫上保护装置，（如竹胶板、方木等物）。

12.3租赁物安装完毕后，承租方应组织有关部门验收，验收合格后，出租方提供各种资料交承租方备案，提供国家及北京市检查所需的各种资料。

12.4出租方提供安装、拆卸技术服务，出租方配备的安装拆卸技术人员均须持有上岗所需的有效证件，应具备北京市有关行业要求素质及丰富的操作经验，满足本工程施工、安全生产需要，责任心强，听从承租方的合理指挥、安排、现场协调。

12.5在承租方起租时，出租方对承租方吊篮安装机操作人员进行培训，保证承租方正常使用租赁物。

12.6出租方保证驻现场人员遵纪守法，遵守承租方现场的各种管理规定。

12.7出租方配备安装人员不少于3人，吊篮维修人员必须常驻现场检查排除故障，且未经承租方同意不得擅自更换和离开现场。

12.8出租方要强化安全知识，抓好安全生产和杜绝一切事故发生及打架斗殴、酗酒闹事、盗窃、违章、违法等不良事件，由于出租方原因造成施工中工程、财产、人身伤害（包括第三者人身伤亡和财产损失）及所发生的一切费用均由出租方承担，出现安全事故，要按照规定保护现场立即上报，不得私自瞒报，并按照政府有关部门的处理要求处理。

12.9出租方提供的租赁物应满足工程施工，安全生产需要，配备的附件需齐全有效。

12.10出租方在接承租终止日后60小时内将租赁物清运出场，承租方租用日期终前48小时提前通知出租方，明确吊篮退场的具体时间。

12.11吊篮须移位时,必须由产权单位的专业人员负责,不得擅自移位,专业人员移位完成后,必须通过验收方可使用.12.12驻现场维修人员必须认真做好吊篮的日常维护保养工作,并认真填写(吊篮日常维护保养记录表).

13甲方配合的项目

13.1吊篮进场后安装期间我公司派技术人员驻现场安装，使用方根据人数安排安装人员的住处。

13.2吊篮进场时全部为散件现场拼装，安装工具由我公司自备，但使用方必须提供电梯或塔吊垂直运输吊篮的悬挂机构。

13.3使用方负责提供吊篮用电和符合安全要求的二级箱，电箱配置依据实际负荷配置。租赁方提供三级箱，三级箱必须是按照吊篮行业规定的一机一闸一漏配置。

13.4吊篮临时操作员在使用我公司电动吊篮时严禁野蛮操作，在施工中要做到人走篮净，对我公司的设备应该爱护使用，严格按照《电动吊篮安全操作规程》施工。如果上述需要使用方配合项目不能达到，造成安装期延长我方不承担任何责任。

目

录

1编制依据..........................................................11.1施工组织设计....................................................11.2施工图..........................................................11.3主要施工规程、规范..............................................11.4法律、法规......................................................21.5其它............................................................22工程概况..........................................................32.1工程简介........................................................32.2设计概况........................................................32.3现场概况........................................................42.4工程重点和难点..................................................52.5吊篮概况........................................................53施工准备..........................................................63.1现场准备........................................................63.2人员配备........................................................63.3用电准备........................................................64电动吊篮型号及说明................................................74.1电动吊篮基本情况................................................74.2电动吊篮技术参数................................................84.3电动吊篮基本构造................................................85电动吊篮布置方案..................................................95.1吊篮布置数量：

..................................................95.2吊篮分布及规格：

................................................95.3吊篮的使用期限：

...............................................106电动吊篮的安装...................................................116.1吊篮吊运：.....................................................116.2悬挂机构的安装、调试：

.........................................116.3悬吊平台的安装、调试：

.........................................136.4提升机、安全锁、电器箱的安装：

.................................146.5穿绳检查：

(14)

6.6重锤的安装：

...................................................146.7安全绳和绳卡的安装：

...........................................146.8通电、检查：

...................................................146.9验收、交接：

...................................................156.10移位：........................................................166.11拆除：

........................................................167安装、操作规程及安全措施.........................................177.1电动吊篮安装注意事项：

.........................................177.2设备检查：

.....................................................177.3操作规程：

.....................................................187.4吊篮安全使用规程：

.............................................207.5操作人员注意事项：

.............................................207.6常见故障及排除方法.............................................207.7安全保证措施...................................................218季节性施工措施...................................................249作业前的培训.....................................................2510维护、保养......................................................2611相关计算书......................................................2712产权单位的管理责任及工作义务....................................2913甲方配合的项目.. (30)
