5.3 磁场对电流的作用力
5.3电流周围的磁场
安培
安培最主要的成就是1820～ 1827年对电磁作用的研究：①发 现了安培定则；②发现电流的相 互作用规律；③发明了电流计； ④提出分子电流假说； ⑤总结了 电流元之间的作用规律——安培 定律。为了纪念他在电磁学上的 杰出贡献，电流的单位以他的姓 氏命名。麦克斯韦称赞安培的工 作是“科学上最光辉的成就之一， 还把安培誉为“电学中的牛顿”， 世人称他是电动力学的先创者。
A．B 竖直向上 B．B 水平向右
C.B 水平向右 D.B 竖直向上
5.如图所示，将通电线圈悬挂在磁铁N极附近， 磁铁处于水平位置并和线圈在同一平面内， 且磁铁的轴线经过线圈圆心，线圈将( )
A．转动同时靠近磁铁 B．转动同时离开磁铁 C．不转动，只靠近磁铁 D．不转动，只离开磁铁
7．在纸面上有一个等边三角形ABC，在B、C顶点 处是通有相同电流的两根长直导线，导线垂直于
图 2－1－4
A．内部的小磁针的 N 极向外转，外部的小磁针的 N 极 向外转
B．内部的小磁针的 N 极向里转，外部的小磁针的 N 极 向外转
C．内部的小磁针的 N 极向外转，外部的小磁针的 N 极 向里转
D．内部的小磁针的 N 极向里转，外部的小磁针的 N 极 向里转
1．通电螺线管内有一在磁场力作用下处于静止的小磁针， 磁针指向如图所示，则( ) A．螺线管的 P 端为 N 极，a 接电源的正极
A．向右飞的正粒子 B．向左飞的负粒子 C．向右飞的负粒子 D．向左飞的正粒子
图 2－1－2
二、安培定则的应用 在图中，分别给出了导线中的电流方向或磁场
中某处小磁针 N 极的指向或磁感线方向．请画出对应的磁感 线(标上方向)或电流方向．
1. (2011·铜川检测)一环形线圈和两个小磁针如图所示位 置，开始两个小磁针与环形线圈在同一个平面内，当线圈中 通以如图 2－1－4 所示的电流之后，两个小磁针将( )
磁场对电流的作用力

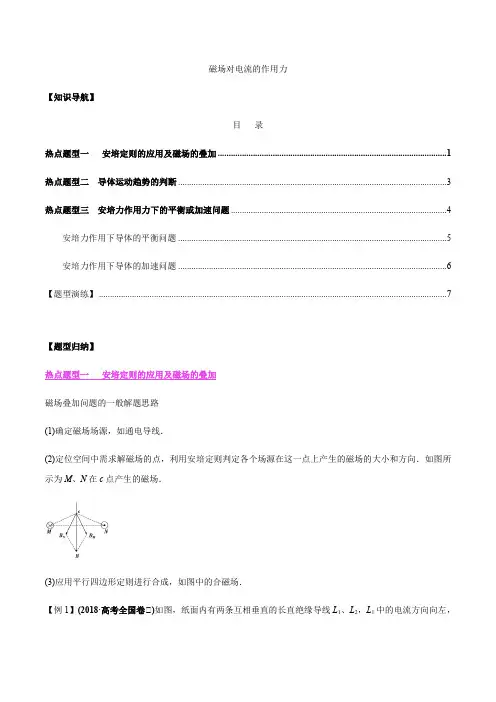

磁场对电流的作用力【知识导航】目录热点题型一安培定则的应用及磁场的叠加 (1)热点题型二导体运动趋势的判断 (3)热点题型三安培力作用力下的平衡或加速问题 (4)安培力作用下导体的平衡问题 (5)安培力作用下导体的加速问题 (6)【题型演练】 (7)【题型归纳】热点题型一安培定则的应用及磁场的叠加磁场叠加问题的一般解题思路(1)确定磁场场源，如通电导线．(2)定位空间中需求解磁场的点，利用安培定则判定各个场源在这一点上产生的磁场的大小和方向．如图所示为M、N在c点产生的磁场．(3)应用平行四边形定则进行合成，如图中的合磁场．【例1】(2018·高考全国卷Ⅱ)如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L 2中的电流方向向上；L 1的正上方有a 、b 两点，它们相对于L 2对称．整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B 0，方向垂直于纸面向外．已知a 、b 两点的磁感应强度大小分别为13B 0和12B 0，方向 也垂直于纸面向外．则 ( )A ．流经L 1的电流在b 点产生的磁感应强度大小为712B 0 B ．流经L 1的电流在a 点产生的磁感应强度大小为112B 0C ．流经L 2的电流在b 点产生的磁感应强度大小为112B 0 D ．流经L 2的电流在a 点产生的磁感应强度大小为712B 0 【变式】(2017·高考全国卷Ⅱ)如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反．下列说法正确的是( )A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为1∶1∶3D ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3∶3∶1【变式2】(2017·高考全国卷Ⅱ)如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零．如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为()A．0 B．33B0 C．233B0 D．2B0热点题型二导体运动趋势的判断判断导体运动趋势常用方法环形电流小磁针条形磁铁通电螺线管多个环形电流【例2】一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将()A．不动B．顺时针转动C．逆时针转动D．在纸面内平动【变式1】．(2019·唐山模拟) 将长为L 的导线弯成六分之一圆弧，固定于垂直纸面向外、大小为B 的匀强磁场中，两端点A 、C 连线竖直，如图所示．若给导线通以由A 到C 、大小为I 的恒定电流，则导线所受安培力的大小和方向是( )A ．ILB ，水平向左B ．ILB ，水平向右C ．3ILB π，水平向右D ．3ILB π，水平向左 【变式2】如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方向的电流后，线圈的运动情况是( )A ．线圈向左运动B ．线圈向右运动C ．从上往下看顺时针转动D ．从上往下看逆时针转动热点题型三 安培力作用力下的平衡或加速问题1．安培力公式F ＝BIL 中安培力、磁感应强度和电流两两垂直，且L 是通电导线的有效长度．2．通电导线在磁场中的平衡和加速问题的分析思路(1)选定研究对象；(2)变三维为二维，如侧视图、剖面图或俯视图等，并画出平面受力分析图，其中安培力的方向要注意F 安⊥B 、F 安⊥I ，如图所示．(3)列平衡方程或牛顿第二定律方程进行求解．安培力作用下导体的平衡问题 【例4】．如图所示，两平行光滑金属导轨MN 、PQ 间距为l ，与电动势为E 、内阻不计的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面的夹角为θ，回路其余电阻不计．为使ab 棒静止，需在空间施加一匀强磁场，其磁感应强度的最小值及方向分别为( )A ．mgR El ，水平向右 B.mgR cos θEl，垂直于回路平面向上 C ．mgR tan θEl ，竖直向下 D.mgR sin θEl，垂直于回路平面向下 【变式1】如图所示，有两根长为L 、质量为m 的细导体棒a 、b ，a 被水平放置在倾角为45°的光滑斜面上，b 被水平固定在与a 在同一水平面的另一位置，且a 、b 平行，它们之间的距离为x .当两细棒中均通以电流为I 的同向电流时，a 恰能在斜面上保持静止，则下列关于b 的电流在a 处产生的磁场的磁感应强度的说法正确的是( )A ．方向竖直向上B ．大小为2mg 2LIC ．要使a 仍能保持静止，而减小b 在a 处的磁感应强度，可使b 上移D ．若使b 下移，a 将不能保持静止【变式2】如图所示，一劲度系数为k 的轻质弹簧，下面挂有匝数为n 的矩形线框abcd ，bc 边长为l ，线框 的下半部分处在匀强磁场中，磁感应强度大小为B ，方向与线框平面垂直(在图中垂直于纸面向里)，线框中 通以电流I ，方向如图所示，开始时线框处于平衡状态．令磁场反向，磁感应强度的大小仍为B ，线框达到 新的平衡，则在此过程中线框位移的大小Δx 及方向是( )A ．Δx ＝2nBIl k ，方向向上B ．Δx ＝2nBIl k，方向向下 C ．Δx ＝nBIl k ，方向向上 D ．Δx ＝nBIl k，方向向下 安培力作用下导体的加速问题【例5】．(2019·山西太原模拟)一金属条放置在相距为d 的两金属轨道上，如图所示．现让金属条以v 0的初速度从AA ′进入水平轨道，再由CC ′进入半径为r 的竖直圆轨道，金属条到达竖直圆轨道最高点的速度大小为v ，完成圆周运动后，再回到水平轨道上，整个轨道除圆轨道光滑外，其余均粗糙，运动过程中金属条始终与轨道垂直且接触良好．已知由外电路控制流过金属条的电流大小始终为I ，方向如图中所示，整个轨道处于水平向右的匀强磁场中，磁感应强度为B ，A 、C 间的距离为L ，金属条恰好能完成竖直面内的圆周运动．重力加速度为g ，则由题中信息可以求出( )A．金属条的质量B．金属条在磁场中运动时所受的安培力的大小和方向C．金属条运动到DD′时的瞬时速度D．金属条与水平粗糙轨道间的动摩擦因数【变式1】光滑的金属轨道分水平段和圆弧段两部分，O点为圆弧的圆心．两金属轨道之间的宽度为0.5 m，匀强磁场方向如图所示，大小为0.5 T．质量为0.05 kg、长为0.5 m的金属细杆置于金属水平轨道上的M点．当在金属细杆内通以电流强度为2 A的恒定电流时，金属细杆可以沿轨道向右由静止开始运动．已知MN＝OP ＝1 m，则下列说法中正确的是()A．金属细杆开始运动时的加速度大小为5 m/s2 B．金属细杆运动到P点时的速度大小为5 m/s C．金属细杆运动到P点时的向心加速度大小为10 m/s2D．金属细杆运动到P点时对每一条轨道的作用力大小为0.75 N【变式2】如图所示，两平行导轨ab、cd竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ放在导轨上，使其水平且始终与导轨保持良好接触．现在金属棒PQ中通以变化的电流I，同时释放金属棒PQ使其运动．已知电流I随时间变化的关系为I＝kt(k为常数，k>0)，金属棒PQ与导轨间的动摩擦因数一定．以竖直向下为正方向，则下面关于金属棒PQ的速度v、加速度a随时间变化的关系图象中，可能正确的是()【题型演练】1.(2019·江西十校模拟)1820年丹麦物理学家奥斯特发现了电流的磁效应．在奥斯特实验中，将直导线沿南北方向水平放置，小指针靠近直导线，下列结论正确的是()A ．把小磁针放在导线的延长线上，通电后，小磁针会转动B ．把小磁针平行地放在导线的下方，在导线与小磁针之间放置一块铝板，通电后，小磁针不会转动C ．把小磁针平行地放在导线的下方，给导线通以恒定电流，然后逐渐增大导线与小磁针之间的距离，小磁针转动的角度(与通电前相比)会逐渐减小D ．把黄铜针(用黄铜制成的小指针)平行地放在导线的下方，通电后，黄铜针会转动2.(2019·南师附中)如图所示，两根光滑金属导轨平行放置，导轨所在平面与水平面间的夹角为θ.质量为m 长为L 的金属杆ab 垂直导轨放置，整个装置处于垂直ab 方向的匀强磁场中．当金属杆ab 中通有从a 到b 的恒定电流I 时，金属杆ab 保持静止．则磁感应强度的方向和大小可能为 ( )A ．竖直向上，mg cot θILB ．平行导轨向上，mg cos θILC ．水平向右，mg ILD ．水平向左，mg IL3.(2019·湖南师大附中月考)如图所示，两根平行放置、长度均为L 的直导线a 和b ，放置在与导线所在平面垂直的匀强磁场中．当a 导线通有电流大小为I 、b 导线通有电流大小为2I ，且电流方向相反时，a 导线受到的磁场力大小为F 1，b 导线受到的磁场力大小为F 2，则a 通电导线的电流在b 导线处产生的磁感应强度大小为( )A.F 22ILB.F 1ILC.2F 1－F 22ILD.2F 1－F 2IL4．(2019·河南六市联考)如图所示，PQ 和MN 为水平平行放置的金属导轨，相距L ＝1 m ．P 、M 间接有一个电动势为E＝6 V、内阻不计的电源和一只滑动变阻器，导体棒ab跨放在导轨上并与导轨接触良好，棒的质量为m＝0.2 kg，棒的中点用细绳经定滑轮与物体相连，物体的质量M＝0.4 kg.棒与导轨的动摩擦因数为μ＝0.5(设最大静摩擦力与滑动摩擦力相等，导轨与棒的电阻不计，g取10 m/s2)，匀强磁场的磁感应强度B ＝2 T，方向竖直向下，为了使物体保持静止，滑动变阻器连入电路的阻值不可能的是()A．2 Ω B.2.5 Ω C．3 Ω D．4 Ω5．通有电流的导线L1、L2、L3、L4处在同一平面(纸面)内，放置方式及电流方向如图甲、乙所示，其中L1、L3是固定的，L2、L4可绕垂直纸面的中心轴O转动，则下列描述正确的是()A．L2绕轴O按顺时针转动B．L2绕轴O按逆时针转动C．L4绕轴O按顺时针转动D．L4绕轴O按逆时针转动6.(2019·广东肇庆模拟)如图甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是()A．在最初的一个周期内，导线在导轨上往复运动B．在最初的一个周期内，导线一直向左运动C．在最初的半个周期内，导线的加速度先增大后减小D．在最初的半个周期内，导线的速度先增大后减小7.(2019·汕头模拟)如图是磁电式电流表的结构，蹄形磁铁和铁芯间的磁场均匀辐向分布，线圈中a、b两条导线长均为l，通以图示方向的电流I，两条导线所在处的磁感应强度大小均为B.则()A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将顺时针转动D．a、b导线受到的安培力大小总为BIl8.如图所示，两根间距为d的平行光滑金属导轨间接有电源E，导轨平面与水平面间的夹角θ＝30°，金属杆ab垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab刚好处于静止状态，要使金属杆能沿导轨向上运动，可以采取的措施是()A．增大磁感应强度B B．调节滑动变阻器使电流增大C．增大导轨平面与水平面间的夹角θ D．将电源正负极对调使金属杆中的电流方向改变9.如图所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I，方向由a到b，重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．(1)求磁场对导体棒的安培力的大小；(2)如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值和方向．10.如图所示，一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0.1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘．金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量均为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向，并求出金属棒的质量．。
磁场与电流的作用
磁场与电流的作用
磁场和电流之间有着紧密的关系。
磁场是由电流产生的，并且电流
在存在磁场的情况下也会受到磁场的影响。
1. 电流产生磁场：当电流通过导线时，会形成一个有方向的磁场环
绕着导线。
这个磁场的方向与电流的方向有关，在导线周围形成一个
闭合的磁场线圈。
这个现象被称为“安培环路定理”。
2. 磁场对电流的作用：磁场可以对通过其的电流施加力。
根据洛伦
兹力定律，当电流通过一个磁场时，会受到与电流方向垂直的力，即
洛伦兹力。
这个力的大小与电流强度和磁场强度有关。
3. 磁场对电流的方向有影响：根据右手定则，当电流通过一个磁场时，磁场会对电流的方向施加一个力矩，使得电流在磁场中发生偏转。
这个定则可以用来确定电流受到磁场力的方向。
4. 电流产生磁场并产生相互作用：当多个导线中有电流通过时，它
们各自产生的磁场会相互作用。
这种相互作用可以导致导线之间的吸
引或排斥，这是基于电磁感应原理的基础。
总的来说，磁场和电流之间的作用是相互的。
电流可以产生磁场并
受到磁场力的作用，而磁场则可以对电流施加力并改变电流的方向。
这些相互作用是电磁学和电动力学的基础，并在电磁装置和电路中得
到广泛应用。
5.3 磁场力
B
I
三、磁场力的方向
通电导体在磁场中所受的磁场力的方 向，可用左手定则来判断。
左手定则：伸开左掌， 使大拇指与四指垂直且 在同一平面内，让磁感 线垂直穿过掌心，四指 指电流的方向，则大拇 指的方向为磁场力的方 向。
四、课堂练习
v 1、如下图，匀强磁场B=2T，导体长L=1m， 通以I=5A的电流，试计算导体所受的磁场力， 并指明或标出磁场力的方向。
导线受到的磁场力为： F＝B I L
其中：B—匀强磁场磁感强度；
F
I
B
I—导体中通过的电流；
L—直导体的长度。
当通电直导线与磁场方向不垂直时 ，即电 流方向与磁场方向成某一夹角θ时，导线受 到的磁场力为：
F＝B I L sinθ
B
θ
I
从上述公式可知，当通电直导线与磁场方 向平行时 ，即：θ=0时，导线受到的磁场力：
v 2、在下列四个图中，标出了磁场B的方向、 通电直导线中电流I的方向，以及通电直导 线所受磁场力F的方向，其中正确的是（ ）
五、电动机及其工作原理 1、电动机：通电后能旋转起来的设备。
2、电动机的工作原理： 通电线圈的两边在磁场中分别受到磁 场力F、F’的作用，在F、F’的作用下 线圈要转动起来。
第三节：磁场对电流的作用力
第三节：磁场对电流的作用力 （电磁生力）
内容提要
1、磁场力 2、磁场力的大小 3、磁场力的方向 4、左手定则 5、电动机及其工作原理
一、磁场力：通电导体在磁场中要 受到磁场对它力的作用，这个力我们 称为磁场力，又叫安培力。
二、电磁力的大小
实验表明，当通电直导线垂直磁场方向时 ，
磁场对电流元的作用力
磁场对电流元的作用力要理解磁场对电流元的作用力，首先需要了解磁场的本质。
磁场是一种无源的力场，由电流元或磁体产生。
它的作用是施加力或扭矩于其他电流元或磁体。
根据安培定律，电流元所受的作用力与电流元本身的长度、所受磁场强度和所受磁场方向有关。
具体而言，安培定律可以表示为以下公式：F = BILsinθ其中，F是磁场对电流元作用力的大小，B是磁场的磁感应强度，I是电流元的电流大小，L是电流元的长度，θ是磁场和电流元之间的夹角。
上述公式可以解释为：当电流元和磁场方向相互垂直时，即θ=90°，磁场对电流元的作用力最大；当电流元和磁场方向平行时，即θ=0°或180°，磁场对电流元的作用力最小。
根据这个公式，我们可以得出以下几个结论：1.磁场对电流元的作用力与电流大小正相关。
电流元的电流越大，作用力也越大；电流趋近于零时，作用力也趋近于零。
2.磁场对电流元的作用力与电流元的长度正相关。
电流元的长度越长，作用力也越大；长度趋近于零时，作用力也趋近于零。
3.磁场对电流元的作用力与磁场强度正相关。
磁场强度越大，作用力也越大；磁场强度趋近于零时，作用力也趋近于零。
4.磁场对电流元的作用力与磁场和电流元之间的夹角的正弦值有关。
夹角越大，作用力也越大；夹角趋近于零或180度时，作用力也趋近于零。
此外，还有两个特殊情况需要注意：1.当磁场和电流元平行时，即θ=0度或180度，磁场对电流元的作用力为零。
这是因为在这种情况下，电流元和磁场方向相同或相反，不会产生力。
2.当电流元所在导线与磁场方向平行时，即电流元嵌套在磁场中，磁场对电流元的作用力的大小为零。
这是因为磁场的磁感应线是闭合曲线，所以在导线内部的磁感应线方向和外部一致，导致作用力相互抵消。
总结起来，磁场对电流元的作用力由磁感应强度、电流大小、电流元的长度和磁场与电流元的夹角共同决定。
通过改变这些因素，可以控制磁场对电流元的作用力的大小和方向。
高三物理磁场对电流的作用试题答案及解析
高三物理磁场对电流的作用试题答案及解析1.关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是（）A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半【答案】B【解析】根据安培左手定则，伸开左手，使大拇指和四指垂直，四指指向电流方向，磁感线穿过手心，大拇指所指的方向就是安培力的方向，可见安培力的方向即大拇指方向总是垂直于电流方向即导线也就是四指指向，选项A错。
而磁场方向穿过手心，大拇指垂直于磁场方向和电流方向做决定的平面，即安培力的方向垂直于磁场方向，选项B对。
根据安培力的大小的计算公式，是磁场方向和电流方向的夹角，所以安培力大小与通电导线和磁场方向的夹角有关，选项C错。
若直导线从中点折成直角，则前半段受安培力为，后半段受安培力为，由于夹角不确定，所以的合力不一定等于，所以选项D错。
【考点】安培左手定则.圆环水平固定放2.半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B.杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示．则（）A．θ＝0时，杆产生的电动势为2BavB．θ＝时，杆产生的电动势为 BavC．θ＝0时，杆受的安培力大小为D．θ＝时，杆受的安培力大小为【答案】AD【解析】由图知，当θ＝0时，根据E=BLv可求杆产生的电动势为2Bav，故A正确；当θ＝时，，电流，杆产生的电动势为Bav，由B错误；θ＝0时，回路总电阻R=（2+π）aR所以杆受的培力，所以C错误；θ＝时，回路总电阻，所以杆受的安培力，故D正确。
【考点】本题考查电磁感应3.两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻。
将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示。
高中物理学习细节之交变电流5.3电感和电容对交变电流的影响 含解析
【学习目标】1。
通过实验了解电感器对交变电流的阻碍作用，能够运用所学知识分析含有电感的简单交变电路。
2. 通过实验了解电容器对交变电流的阻碍作用，能够分析简单交变电路中电容器的作用。
3. 简单了解电感器和电容器在电工和电子技术中的应用。
重点难点:1。
交变电流“通过”电容器的原理。
2。
影响容抗、感抗大小的因素。
【自主学习】一、电感器对交变电流的阻碍作用实验现象：（1)如图所示,把线圈L与灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上。
取直流电源的电压与交流电压的有效值相等，接通直流电源时,灯泡亮些；接通交流电源时，灯泡暗些。
(2)在图乙中,保持交流电源不变,而改用自感系数大的线圈，或保持电感线圈不变，而改用频率更高的交流电源,灯泡比原来更暗。
1. 感抗（1)物理意义：表示电感线圈对_________电流__________作用的大小。
(2）影响感抗大小的因素：线圈的___________越大，交流的________越高,感抗越大。
2。
感抗的应用类型区别低频扼流圈高频扼流圈自感系数较大较小感抗大小较大较小作用通直流、阻交流通直流、通低频、阻高频二、交变电流能够通过电容器实验现象:如图所示，把电容器C与灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上.取直流电源的电压与交流电压的有效值相等.接通直流电源时，灯泡不亮；接通交流电源时,灯泡亮。
以上现象说明_______电流能够通过电容器,____________不能通过电容器。
三、电容器对交变电流的阻碍作用实验现象：(1)如图所示，把电容器C与灯泡串联起来，先把它们接到交流电源上，再把电容器取下来，使灯泡直接接到交流电源上，灯泡要比有电容器时更亮.（2）在甲图中,若保持交流电源不变，而改用电容大的电容器，或保持电容器的电容不变，而改用频率更高的交流电源，灯泡比原来更亮。
1。
容抗：(1）物理意义：表示电容器对_________电流________作用的大小.（2) 影响容抗大小的因素：电容器的_______越大，交流的_________越高，容抗越小。
磁场对通电导线的作用力
F=ILB sinθ
对公式的理解
F＝BIL
★只适用匀强磁场
★不仅与B、I、L有关，还与放置方式有关
★L是有效长度，不一定是导线实际长度
【例3】如果与磁感线垂直的平面内的通电导线为一等 边直角三角形的两条直角边，此时电流受到的安培力 怎样求？大小多少？方向怎样？两力的合力大小方向 怎样？如果电流沿ab边从a到b，ab边受安培力多大？
B
I
D
A
结论：两通电导线有达到电流方向相同，并靠
近的趋势
M
通电矩形导线框 abcd 与无限长通电 直导线 MN 在同一平面内，电流方向 I1 如图所示， ab 边与 NM 平行。判断线 框将如何运动
a I2
d
M a b
B
c
d
N
I1
I2
b N
c
正确答案：B、C
应用二--安培力作用下物体的平衡问题：
2 、如图所示，条形磁铁放在水平桌面上，在其正 中央的上方固定一根直导线MN，导线与磁场垂直， 给导线通以由N向M的电流，则( ) A. 磁铁对桌面压力减小，不受桌面的摩擦力作用 B. 磁铁对桌面的压力减小，受桌面的摩擦力作用 C. 磁铁对桌面的压力增大，受桌面的摩擦力作用 D. 磁铁对桌面的压力增大，不受桌面摩擦力作用
A
例：在倾斜角为θ的光滑斜面上,置一通
有电流I,长为L,质 量为m的导 体棒，如 图所示,在竖直向上的磁场中静止，则 磁感应强度B为 _________.
B
N
×
θ mg
F
如图所示，两平行光滑导轨相距0.2m，与水平面夹
角为450，金属棒MN的质量为0.1kg，处在竖直向上
磁感应强度为1T的匀强磁场中，电源电动势为6V，
