欧姆龙TL-Q5MC1-Z方形接近开关
TL-Q5MC1-Z接近开关中文资料
TL-Q5MC1-Z 翔京联合接近开关中文资料 产品图片
Photo 尺寸图
Dimension drawing 特点描述 Feature Description 型号规格 Item Code ◆采用非接触式检测方式,响应
快、频率高
◆逆极性,浪涌,短路,过载保护
◆外壳材料：PBT
◆防护等级IP67（IEC ）
DC2线NO TL-Q5MD1 DC2线NC TL-Q5MD2 NPN NO TL-Q5MC1-Z NPN NC TL-Q5MC2 NPN NO+NC
—— PNP NO
TL-Q5MF1
PNP NC TL-Q5MF2
PNP NO+NC ——
AC 2 线 NO TL-Q5MY1
AC 2 线 NC TL-Q5MY2
电气接线图 Connection diagram 规格参数 Specification
安装方式 埋入式 非埋式 检测距
离
5mm 8m m 10…30VDC 90...250VAC
压 外形规格
17*17*28
输出方式 NPN/PNP NO/NC 开关点偏移 ≤±10% 迟滞范围 1…20% 重复误差 ≤3% 负荷电流 ≤200mA 残留电压 ≤2.5V 消耗电流
≤10mA
保护回路
浪涌,过载,短路,逆极性保护
输出指示
黄色LED
环境温度
-25…70℃
环境湿度 35-95%
开关频
率
800 Hz 500 Hz
防护等级 IP67
外壳材
PBT
料
2米PVC电缆接线方
式。

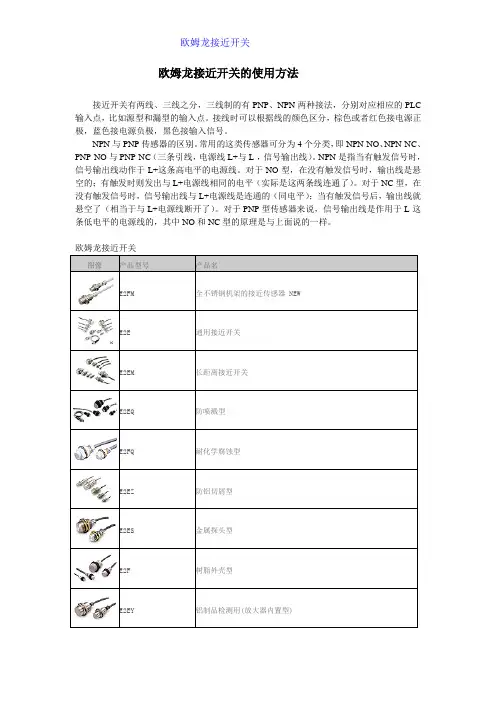

欧姆龙接近开关的使用方法
欧姆龙接近开关的使用方法接近开关有两线、三线之分，三线制的有PNP、NPN两种接法，分别对应相应的PLC 输入点，比如源型和漏型的输入点。
接线时可以根据线的颜色区分，棕色或者红色接电源正极，蓝色接电源负极，黑色接输入信号。
NPN与PNP传感器的区别。
常用的这类传感器可分为4个分类，即NPN-NO、NPN-NC、PNP-NO与PNP-NC（三条引线，电源线L+与L-，信号输出线）。
NPN是指当有触发信号时，信号输出线动作于L+这条高电平的电源线。
对于NO型，在没有触发信号时，输出线是悬空的；有触发时则发出与L+电源线相同的电平（实际是这两条线连通了）。
对于NC型，在没有触发信号时，信号输出线与L+电源线是连通的（同电平）；当有触发信号后，输出线就悬空了（相当于与L+电源线断开了）。
对于PNP型传感器来说，信号输出线是作用于L-这条低电平的电源线的，其中NO和NC型的原理是与上面说的一样。
欧姆龙接近开关图像产品型号产品名E2FM全不锈钢机架的接近传感器 NEWE2E通用接近开关E2EM长距离接近开关E2EQ防喷溅型E2FQ耐化学腐蚀型E2EZ防铝切屑型E2ES金属探头型E2F树脂外壳型E2EY铝制品检测用(放大器内置型)全金属型E2EVE2S接近开关TL-W扁平型TL-N/TL-Q/TL-G方柱型标准型TL-M小型E2C-EDA放大器分离接近传感器(高精度数字型)E2EC放大器中継接近开关E2C/E2C-H放大器分离接近开关（旋钮式）E2CY铝制品检测用放大器分离接近传感器(示教型) E2K-F扁平型E2K-C长距离型E2K-X圆柱型E2K-L液位传感器E2KQ-X耐化学品腐蚀型E2J静电容量型放大器分离接近传感器(长距离型)E2GA模拟量输出型接近开关 NEWTL-L长距离差动线圈型GLS磁性式更多欧姆龙接近开关知识，详情可参考：/。
欧姆龙接近开关参数
1.TL-Q5MC1-Z5mm,非屏蔽电感式,三线,常开100mA NPN,方17×17mm电源:10-30VDC2.TL-N5ME15mm,非屏蔽电感式,三线,常开200mA NPN,方25×25mm电源:10-30VDC3.TL-N10ME110mm,非屏蔽电感式,三线,常开200mA NPN,方30×30mm电源:10-30VDC4.TL-N20ME120mm,非屏蔽电感式,三线,常开200mA NPN,方40×40mm电源:10-30VDC5.TL-N5MY15mm,非屏蔽电感式,二线,常开200mA 方25×25mm电源:90-250VAC6.TL-N10MY110mm,非屏蔽电感式,二线,常开200mA 方30×30mm电源:90-250VAC7.TL-N20MY120mm,非屏蔽电感式,二线,常开200mA 方40×40mm电源:90-250VAC8.TL-F20MY112mm,非屏蔽电感式,二线,常开200mA 沟形电源:90-250VAC9.E2E-CR8C10.8mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M410.E2E-C1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M5.411.E2E-X1C11mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M512.E2E-X1R5E1 1.5mm,电感式, 三线,常开100mA NPN电源:10-30VDC圆M813.E2E-X2E12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M1214.E2E-X5E15mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M1815.E2E-X10E110mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M3016.E2E-X2F12mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M1217.E2E-X5F15mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M1818.E2E-X10F110mm,电感式, 三线,常开200mA PNP电源:10-30VDC圆M3019.E2E-X2ME12mm,电感式, 三线,常开200mA NPN电源:10-30VDC圆M820.E2E-X5ME15mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M1221.E2E-X10ME110mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M1822.E2E-X18ME118mm,非屏蔽电感式,三线,常开200mA NPN电源:10-30VDC圆M3023.E2E-X8MD18mm,非屏蔽电感式,二线,常开100mA 电源:10-30VDC圆M1224.E2E-X14MD114mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M1825.E2E-X20MD120mm,非屏蔽电感式,二线,常开100mA 电源:12-24VDC圆M3026.E2E-X2D1-N NEW2mm,电感式，二线,常开100mA 电源:12-24VDC圆M827.E2E-X3D1-N NEW3mm,电感式，二线,常开100mA 电源:12-24VDC圆M1228.E2E-X7D1-N NEW7mm,电感式, 二线,常开100mA 电源:10-30VDC圆M1829.E2E-X10D1-N NEW10mm,电感式, 二线,常开100mA 电源:10-30VDC圆M3030.E2E-X2MF12mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M831.E2E-X5MF15mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M1232.E2E-X10MF110mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M1833.E2E-X18MF118mm,非屏蔽电感式,三线,常开200mA PNP电源:10-30VDC圆M3034.E2E-X1R5Y1 1.5mm,电感式, 二线,常开 100mA 电源:24-240VAC圆M835.E2E-X2Y12mm,电感式, 二线,常开 200mA 电源:24-240VAC圆M1236.E2E-X5Y15mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M1837.E2E-X10Y110mm,电感式, 二线,常开 300mA 电源:24-240VAC圆M3038.E2E-X5MY15mm,非屏蔽电感式，二线,常开 200mA 电源:24-240VAC圆M1239.E2E-X10MY110mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M1840.E2E-X18MY118mm,非屏蔽电感式,二线,常开 200mA 电源:24-240VAC圆M3041.E2K-C25ME125mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M3442.E2K-X15ME115mm,电容式,三线,常开 200mA NPN电源:10-30VDC圆M3043.E2K-F10MC110mm,电容式,三线,常开 200mA NPN电源:10-30VDC扁型50×20×10mm44.E2Q-N15E3-51Q15mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×4045.E2Q-N25ME3-G25mm,电感式,一常开/闭 200mA NPN电源:12-24VDC方40×4046.TL-L100100mm,差动线圈式，NPN 电源：12VDC 圆98。
TL-Q5MD1-Z接近开关
传感器> 接近传感器> 方型> TL-N / -Q 以丰富的机型支持各种用途特点:信息更新: 2017年12月19日安装简单、可用于高速脉冲发生器、高速旋转控制器等可直接安装金属件（-N型）因为品种丰富、所以最适用于各种限位控制、计数控制等方面（-N型）种类:信息更新: 2017年5月17日本体直流2线式形状检测距离型号动作模式NO NC非屏蔽□175mm TL-Q5MD1 2M *1 *2TL-Q5MD2 2M *1□257mm TL-N7MD1 2M *1TL-N7MD2 2M *1□3012mm TL-N12MD1 2M *1TL-N12MD2 2M *1□4020mm TL-N20MD1 2M *1TL-N20MD2 2M *1*1. 备有防止相互干扰的各种异频型。
型号为TL-N□MD□5、TL-Q5MD□5。
（例：TL-N7MD15）*2. 备有机器人（耐弯曲）导线型。
型号为-R。
（例如：TL-Q5MD1-R 2M）直流3线式/交流2线式形状检测距离输出形式型号动作模式NO NC非屏蔽8×9 2mm直流3线式NPNTL-Q2MC1 2M――□175mmTL-Q5MC1 2M *1 *2TL-Q5MC2 2M 直流3线式PNP TL-Q5MB1 2M――□255mm直流3线式NPN TL-N5ME1 2M *1 *2TL-N5ME2 2M *1交流2线式TL-N5MY1 2M *1TL-N5M Y2 2M *1□3010mm 直流3线式NPN TL-N10ME1 2M *1 *2TL-N10ME2 2M *1直流3线式PNP TL-N10MF1 2M *1――交流2线式TL-N10MY1 2M *1TL-N10MY2 2M *1□4020mm 直流3线式NPN TL-N20ME1 2M *1 *2TL-N20ME2 2M *1交流2线式TL-N20MY1 2M *1TL-N20MY2 2M *1*1. 备有防止相互干扰的各种异频型。
TL-W5MC1-Z电感式接近开关
/
TL-W5MC1-Z电感式接近开关
接近开关具有结构简单、灵敏度高、分辨力高，能感受0.01μm甚至更小的位移、无反作用力、动态响应好、能实现非接触测量、能在恶劣环境下工作等优点，而且随着新工艺、新材料问世，特别是电子技术的发展，使干扰和寄生电容等问题不断得以解决，因此越来越广泛地应用于各种测量中。
接近开关常开和常闭区分，类型分类
常开型：开关平常处在断开状态，当磁体作用时，则开关处于闭合状态。
常闭型：开关平常处在闭合状态，当磁体作用时，则开关处于断开状态。
开闭型：即一个开关分两组共三根线，一根为公用线。
一组为常开型，则另一组为常闭型。
当磁体作用时，常开型处于闭合状态，常闭型处于断开状态。
高温型：适合环境温度为-20℃~+180℃。
两个独立通道开闭型：触头为两个独立触点，输出两组接线（四根线）。
一组为常开触点；一组为常闭触点。
欧姆龙接近开关说明书
