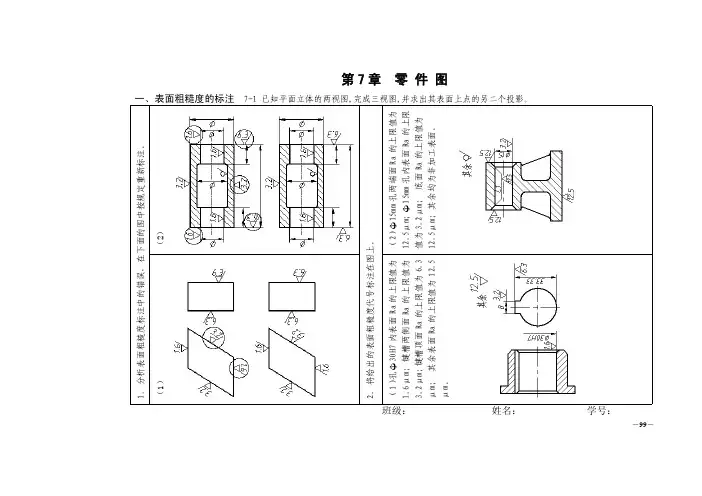

机械制图习题集习题答案作者文学红宋金虎第7章零件图——答案
第7章零件图一、表面粗糙度的标注7-1已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。
班级：姓名：学号：1．分析表面粗糙度标注中的错误，在下面的图中按规定重新标注。
（2）2．将给出的表面粗糙度代号标注在图上。
（2）Φ15mm孔两端面Ra的上限值为12.5μm；Φ15mm孔内表面Ra的上限值为3.2μm；底面Ra的上限值为12.5μm；其余均为非加工表面。
（1）（1）孔Φ3H7内表面Ra的上限值为1.6μm；键槽两侧面Ra的上限值为3.2μm；键槽顶面Ra的上限值为6.3μm；其余表面Ra的上限值为12.5μm。
－99－Φ15H7/g6基准制：基孔制配合种类：间隙配合Φ25H7/p6基准制：基孔制配合种类：过盈配合Φ10G7/h6基准制：基轴制配合种类：间隙配合Φ10N7/h6基准制：基轴制配合种类：过渡配合－100－－101－三、形位公差的标注7-3把用文字说明的形位公差，用代号标注在图上。
班级：姓名：学号：1．在图上用代号标出：槽20mm 对距离为40mm 的两平面的对称度公差为0.06mm2．在图上用代号标出：：（1）轴肩A 对Φ15h6轴线的端面圆跳动公差为0．03mm （2）Φ25r7圆柱对Φ15h6圆柱轴线的径向圆跳动公差为0.03mm3．在图上用代号标出：（1）Φ25h6圆柱的轴线对Φ18H7圆孔轴线的同轴度公差为Φ0.02mm；（2）右端面对孔Φ18H7圆柱轴线的垂直度公差为0.04mm4．在图上用代号标出：（1）孔Φ18mm 轴线的直线度公差为Φ0.02mm；（2）孔Φ18mm 的圆度公差为0.01mm四、读零件图7-4读齿轮轴零件图，在指定位置补画断面图，并完成填空题。
填空题1．说明Φ20f7的含义：Φ20为基本尺寸，f7是基本偏差代号为f，精度等级为IT7级，如将Φ20f7写成有上下偏差的形式，注法是。
2．说明图中形位公差框格的含义：符号⊥表示垂直度，数字0.03是公差值，B是基准。
最全机械制图习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
