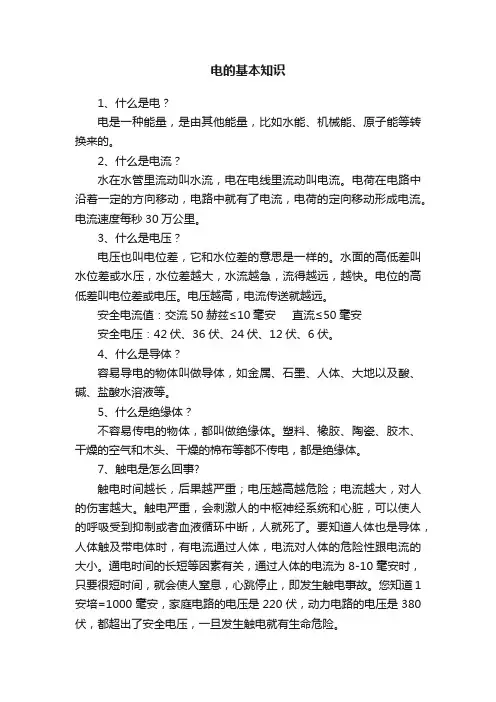

一、电的基础知识

1、电是什么?电有几种?电有何重要特性?

电是最早从“摩擦起电”现象中表现出来实物的一种属性。电有正负两种。“同性相斥,异性相吸”是电的重要特性。

2、如何理解“电是实物的一种属性”?

电来源于实物本身一般情况,实物本身就存在等量的正负电荷,因而不显示电的特性;由于某种原因当实物失去或得到某种电荷,对外才会显示电的特性。

3、“摩擦起电”是物体变成带电状态的唯一方法,请说明?

不对。除了摩擦之外,受热、化学变化等其它原因都可能使物体变成带电状态。

4、什么是导体和绝缘体?举例说明。

容易导电的物体叫导体;极不容易导电的物体叫绝缘体。金属物和带杂质的水溶液都是导体;塑料、空气、干燥的木头是绝缘体。

5、塑料棒与羊毛摩擦后能吸起小纸绡,而金属物不能,所以金属物无法“摩擦起电”,对吗?为什么?

不对,金属物同样可以“摩擦起电”只是因为金属为良导体,电荷很快通过人体对地放电中和,所以不显示带电状态。

6、各种导体导电性能都一样吗?

不一样。例如铜的导电性能比铝好,铝的导电性能又比铁好。而带杂质的水溶液的导电性能较差,但还是属于导体。

7、导体为什么容易导电?而绝缘体不容易导电?

导体存在可以移动的电荷,绝缘体中可以移动的电荷极少所以导体容易导电,而绝缘体不容易导电。

8、绝缘体在任何情况下都不导电吗?举例说明。

不对。如空气在电压达到一定强度,就会被电离变成导体。雷电就是空气在高压静电下突然变成导体的自然现象。

9、什么叫“击穿”现象?

原来是绝缘体的物质处在高压电场下变成了导体,这一现象称为“击穿现象”,雷电就是空气被高压静电击穿的一种现象。

10、人体为什么也会导电?

人体含有大量的溶解有其他物质的水溶液,因此也会导电。

11、电流是怎样形成的?

导体中能够自由移动的电荷在外电力的作用下,进行有规则的移动,就形成电流。

12、表示电流大小的单位是用哪位科学家的名字来命名的他的主要贡献是什么?

表示电流大小的单位是用法国科学家安培的名字来命名。安培的主要贡献是研究确定了电流与磁场之间的作用力关系。

13.导体中电流的方向是怎样规定的?

电流的方向习惯上以正电荷移动的方向为正向。

14、金属导体依靠什么导电,其移动方向如何?

金属导体依靠可以自由移动的“自由电子”来导电,“自由电子”带负电荷,其移动方向与正电荷移动方向相反。

15、常听说“交流”与“直流”,到底是怎么一回事?举例说明。

工作电流的大小方向不随时间变化的叫直流电。工作电流的大小方向随时间变化的叫交流电。手电简是直流电工作方式,家庭白炽灯照明是交流电工作。

16、电压是怎么一回事?

就象水位差会保持水压一样,电位差也会对电荷产生电作用力,电位差也叫做电压。

17、电压的单位取自哪一位科学家的名字?他的主要贡献是什么?

电压的单位取自发明了“伏特电池”的科学家伏特的名字“伏特”,简称“伏”,符号“V”。他的主要贡献是发明了“伏特电池”,为电的利用和研究创造了极其重要的条件。

18、什么是“安全电压”?

对人体而言,大于36V的电压,会有生命危险。故规定小于36V的电压称为安全电压。

19、举例说明日常生活中常遇到的电压数值?

民用交流电的电压为220V;一节干电池的标称为1.5V;一节镍镉充电电池的标称电压一般为1.2V左右;铅蓄电池每组电压约为2V左右。等等。

20、如何用干电池得到更高的电压?

将干电池串联起来可得到1.5V倍乘的电压,如两节电池串联可得到3V电压、3节可得到4.5V ……以此类堆。

21、什么是电源?举例说明。

将其它形式的能量转变为电能的装置叫做电源,如干电池将化学能转化成电能:发电机低压同步发电机将机械能转化成电能;太阳能电池将太阳能转化成电能等等。

22、直流电源可调直流稳定电源WYJ 与交流电源有什么区别?请说明。

提供直流形式的电源称直流电源,提供交流形式的电源称交流电源,民用交流电是交流电源,干电池是直流电源。

23、什么是负载?举例说明。

与电源相反,把电能转化成其它形式能量的装置叫做负载。如电灯将电能转化成光能,电动机将电能转化成机械能等。

24、通常使用的电灯即白炽灯是谁发明的?

美国发明家爱迪生。

25、磁场有什么特性?

磁场总是存在两个极性相反磁力最强的区域,称磁极。磁极分北极(N)和南极(S)两种,其特性是:同极性相斥,异极性相吸。

26、磁场是怎么产生的?

运动的电荷产生磁场,磁现象来源于电荷的运动。

27、第一个揭示电能够产生磁场的科学家是谁?

19世纪二十年代,丹麦物理学家奥斯特第一次向公众演示了通电的导体使磁针产生编转的实验,从而揭示了电与磁之间的密切联系。

28、“指南针”现象说明了什么?

最早由中国人发明的“指南针”,说明了地球存在着一个大磁场。

29、第一个实现“磁生电”的科学家是谁?

英国科学家法拉第1831年实现了“磁生电”的科学实验,并研究发现了电磁感应现象。

30、谁发现了电磁波?

英国科学家麦克斯韦用数学方法总结前人有关电和磁的研究成果时,推算出变化的电磁场,会在其周围空间传播形成电磁波。

31、第一个证实电磁波存在的科学家是谁?他的名字用来表示什么物理单位?

麦克斯韦提出电磁波理论的15年之后,德国青年赫兹研制出一个巧妙的装置,第一次证实了电磁波理论。他的名字用来表示频率的单位。

32、什么是电磁波频率?

单位时间内完成电磁周期变化的次数,称为电磁波频率,其单位是“赫兹”,简称“赫”,符号“Hz”。常用单位还有“KHz”(千赫)、“MHz”(兆赫)。

33、无线电波与可见光本质是否一样?

是的,无线电波与可见光都是电磁波,只是频率不同,无线电波频率较低。无线电波与可见光的传播速度一样。

34、波长与频率是什么关系?

电磁波完成一次电磁周期转化,其传播的距离称为波长。波长等于光速除以频率。频率越高,波长越短。

35、经常听到中波、短波收音机是怎么区别的?

根据频率与波长的对应关系,接收频率在500KHz到1600KHz为中波收音机,接收频率在3MHz 到30MHz之间为短波收音机。

36、率先实现用的无线电通信实验,是哪两位科学家?

意大利人马可尼和俄国人波波夫。马可尼还获得诺贝尔奖。

37、什么是业余无线电通信活动?

业余无线电通信活动做为业余业务划入国际电信条约,是指“不是为了金钱利益,而是专为个人对无线电技术抱有兴趣,并经正当许可者从事自我训练、通信和技术研究的业务”。无偿享受国际电信联盟划归给业余无线电爱好者使用的无线电频率资源,进行电子技术,通信技术和信息处理技术等方面的学习,研究和实践,显著增进参与者在技术、语言、人文和地理等方面的知识才能。

38、什么是电路?电路“三要素”是什么?

电流的通路叫做电路。电路必须是封闭的,即电荷从电源的正极流出,必须能回到电源的负极才能形成电流,因此电路又称电回路。电源、负载和连接它们之间构成回路的导线,是任何一个电路必不可少的要素。

39、电路有几种状态?什么状态是最危险的?

电路有三种状态:一、电路处处相通形成回路。二、电路某处断开形不成回路,叫做开路或断路。三、电路某一部分原来存在电压的两端意外导通,叫做短路。其中短路可能损坏电源装置和元器件,是用危险的状态,必须加以避免。

40、什么是电阻?电阻的单位是用哪位科学家的名字来命名的?他的主要贡献?

电路中对电流通过有阻碍作用并且造成能量损耗的部份叫做电阻。电阻的单位用德国物理学家欧姆的名字来命名。他的主要贡献是通过大量的实验,研究出电压、电流和电阻三个电学量之间的关系,总结出最基本的电路定律——欧姆定律。

41、什么是“欧姆定律”?

导体中的电流和导体两端的电压成正比,和导体的电阻成反比。或者电阻不变时电流随着电压的增大而增大,电压不变时电流随电阻的增大而减小。

42、举例说明什么是串联,什么是并联?假定负载是两个灯泡。

两个灯泡在电路中有两种可能的接法。如果将两个灯泡一个接一个按前后顺序连接,叫做串联。将两个灯泡的两端并排连接在一起叫做并联。

43、两个电阻串联,阻值更大还是最小?并联呢?

串联更大,并联则更小。

44、如何理解“电功”?怎样表示其大小?

不同形式的能量转化过程中可以用“功”来表示其数量关系。电流的能量传递给负载转化成

其它的数量,可以用电功来表示其数量关系。电功等于电量与电压的乘积,其单位常用千瓦时。千瓦时也可用来衡量耗电量,此时,l千瓦时等于消耗l“度”电。

45、1000瓦灯泡亮2个小时,所做的电功为多少?消耗多少度电?

电功2千瓦时,消耗2度电。

46、什么是电功率?

单位时间内所做的电功大小,就是电功率。可以用来衡量同电器转化电功的能力大小。

47、电功率与负载的电压、电流成什么关系?单位是什么?

电功率等于电压与电流的乘积,即成正比关系。单位是瓦特,常用“W”来表示。

48、用万用表测量直流电压对应注意什么?

测量直流电压前电压值选择大于待测电压的直流电压档,不必断开电路,红表笔接高电位端,黑表笔接低电位端。

49、用万用表测量直流电流应注意什么?

测量电流时,须先将待测电路断开,选择大于待测电路电流的直流电流档,使电流从红表笔流入电表,从黑表笔流出电表。

50.怎样使用指针式万用表测量电阻?

尽量选择指针指向中部的欧姆档,测试前应调零,并注意切勿用手指触碰待测电阻或表笔的两端。
