华为全系列路由器产品详述ppt(共34页)
华为全系列路由器产品详述
的用户提供服务。
18-1X窄带路由器
18-1X路由器包括：
18-12
1个配置口 1个备份口 1个10/100M以
太网口 2 个同/异步串
口
18-13/15
1个配置口 1个备份口 1个10/100M
以太网口 1个同/异步串
口 1个 (U)接口
18-16
1个配置口 1个备份口 1个10/100M
交换网
风扇系统
接口/NP 接口/NP
接口/NP 接口/NP
转发引擎
NET
交换引擎
接口/NP 接口/NP
8070产品（一）
基于技术的第五代路由器
20-2
20-4
20-8
总线带宽 接口模块 电源 长×宽×高 重量
8
2
4
2（1＋1）
436.2×420×219.5
18
8
8
8
2（1＋1）
2（1＋1）
436.2×420×130.5 436.2×420×130.5
系列产品根据各自特点进行命名。
老名称
新名称
R3680E
28-80
R3640E
28-40
R2631E
28-31
R2630E
28-30
R2610
28-10
R2611
28-11
R1760
28-09
路由器技术发历程展
CPU
基于的交换式路由器
接口
NP
交换网
NP
接口
基于的交换式路由器
接口
NP
NP
智能业务分支路由器 28系列
华为主流路由器交换机简介和规格课件
华为网络产品一、路由器1、AR G3系列企业路由器i.AR3200 系列企业路由器产品简介：AR3200系列企业路由器是华为公司推出的新一代网络产品，其秉承了华为在数据通信、无线通信、PON接入及软交换领域的深厚积累，并依托于自主知识产权的VRP平台，提供包括有线和无线的Internet接入、专线接入，PBX、融合通信及安全等功能，广泛部署于大中型园区网出口、大中型企业总部或分支等场景。
产品规格;ii.AR2200 系列企业路由器产品简介：AR2200系列企业路由器是华为公司推出的面向中型企业总部或大中型企业分支等以宽带、专线接入、语音和安全场景为主的路由器产品，采用多核CPU、独立分布式交换网可满足不同企业用户的的业务需求。
产品规格：2、AR系列工业路由器：i.AR530系列工业路由交换一体机产品简介：AR530系列工业路由交换一体机是专为工业环境设计的网关设备，可以满足在恶劣的温度、湿度、电磁干扰等环境下的网络通信需求。
AR530系列是集路由、交换、安全和采集功能于一体的新一代工业网关路由设备，具有强大的行业应用扩展能力。
产品规格：3、NE系列高端路由器：i.Huawei NetEngine5000E 集群路由器产品简介：NetEngine 5000E集群路由器(以下简称NE5000E)是华为公司面向互联网骨干节点、城域网核心节点、数据互联中心节点以及Internet承载节点推出的超级核心路由器产品。
NE5000E采用自研的Solar系列芯片，先进的光背板设计和分布式可扩展软件平台，可提供海量交换容量和超高转发性能，全面满足新一代互联网对带宽性能、服务质量、业务能力的需要。
NE5000E 硬件上包括两部分，集群中央框CCC（Cluster Central Chassis）和转发线卡框CLC（Cluster Line Chassis）。
CLC应用于用户和业务的高速接入，可工作在单框模式和多框集群模式，CCC应用于集群系统，主要用于连接各线卡框的控制平面和数据平面，使多台CLC在逻辑上连接，实现系统的统一管理和控制。
华为网络设备图标集ppt课件
使用说明
▪ 针对目前随机资料中组网图图标存在的一些问题，资料开发部总体组整 理优化了《胶片图标库》中的部分图标：重新绘制了部分位图图标、将 CorelDRAW格式的图标转换为图片格式以减少图片尺寸等，以方便大家 在随机资料中使用。
Soft X(CS)
Portal
拓扑管理
策略管理 服务器
ATM 交换机
SGW
GK
信令网关
AAA
MRS6000
PBX Cach(缓存)
C&C08
AMG5000
SMⅠ SMⅡ
信令管理
iOLT
Metro
Lan Switch
SIP Server
APP Server OLT
MD
FA
MSTP
Bridge VOATM GW NAS TMG8000系列 MA5100 MA5200 VOIP GW
人物图标
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
人物图标
烧伤病人的治疗通常是取烧伤病人的 健康皮 肤进行 自体移 植，但 对于大 面积烧 伤病人 来讲， 健康皮 肤很有 限，请 同学们 想一想 如何来 治疗该 病人
C&C08 iNET
iSIPP
MPLS
8850
三层交换机
其它厂商 交换机
ONU
Radium 8750
光纤符号
数据库
卫星
华为产品全系列图标 PPT
光纤连接器
分纤盒
光衰减器
入户终端盒
配线模块
熔接模块
转接头
光配件架
BITS
SPS Page 4
DVC
接入网图标
AMG5000/ MSAN
DSLAM
FTTx NG MSAN MA5600T 5680T （大容量）
FTTx NG MSAN MA5606T 5680T （小容量）
MD5500 MD5500B
OA’
网桥
网管/T2000
大客户网管
T2100
MDS 6600 Page 12
光网图标
OSN系 列
核心层
Metro系列
汇聚层
接入层
核心层
波分系列
汇聚层
接入层
FOADM
REG
OEQ
产品类
OLA
OTM
SCC
OTU
MUX
DEMUX
ITL
(复用单元)
(光解复用P单ag元e 1)3
光网图标
OSN系 列
核心层
Metro系列
汇聚层
接入层
核心层
波分系列
汇聚层
接入层
FOADM
REG
OEQ
产品类
OLA
OTM
SCC
OTU
MUX
DEMUX
ITL
(复用单元)
(光解复用P单ag元e 1)4
光网图标
波分系列
ITL’
SDH系列
TM PTN系列
ADM
MADM
产品类
PTN
RTN系列
微波室外部分
IDU
（天线+ODU）
IDU 610
路由器基础介绍Ppt共37张PPT大纲
02
串行接口
用于连接广域网或其 他类型的网络，实现 远程通信。
03
USB接口
提供扩展功能，如连 接3G/4G上网卡、打 印机等。
04
控制台接口
用于连接终端设备进 行命令行配置和管理 。
端口速率、双工模式等参数解释
端口速率
指网络接口的数据传输速率，单 位通常为Mbps或Gbps。
双工模式
指网络接口的工作模式，包括半 双工和全双工两种模式。半双工 模式指数据只能单向传输，全双 工模式指数据可以同时双向传输
接入路由器
为企业员工提供网络接入服务，支持多种接 入方式。
高可用性设计
采用冗余备份、负载均衡等技术，确保企业 网络稳定可靠。
校园网络环境中应用案例
宿舍区无线覆盖
在宿舍区域部署无线路由器，为学生 提供便捷的无线接入服务。
教学楼有线接入
在教学楼内设置有线接入点，满足教 师和学生的上网需求。
图书馆网络中心
售后服务
了解厂家提供的售后服务内容和期限，确保使用 过程中得到及时支持。
保修政策
了解产品保修政策，如包换、包修等，确保购买 后无后顾之忧。
维修网点
了解厂家授权的维修网点分布情况，方便日后维 修和保养。
06
路由器安全设置与防护措施
Chapter
密码安全设置原则和方法
1 2
选择强密码
使用包含大小写字母、数字和特殊字符的复杂密 码，避免使用容易猜测的单词或短语。
网吧/大型场所
需要高带宽、低延迟和大 量并发连接数，选择专业 级路由器。
品牌和价格因素考量
品牌选择
优先选择知名品牌，品质更有保障，如华为、TP-Link等。
价格因素

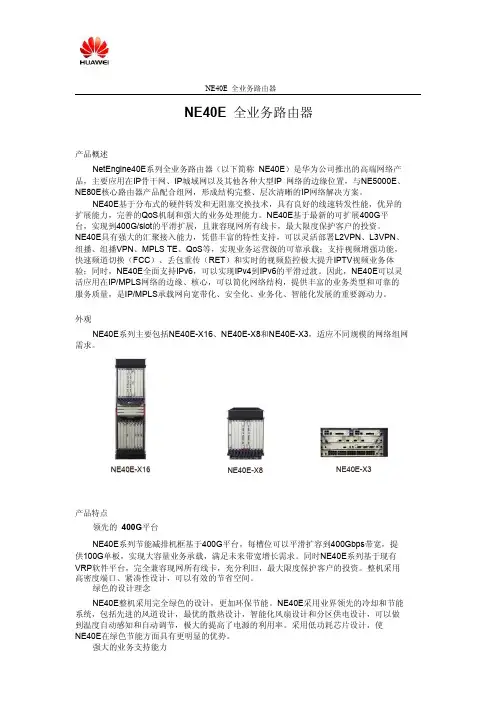

NE40E全业务路由器V600R003C00产品彩页
NE40E全业务路由器NE40E全业务路由器产品概述NetEngine40E系列全业务路由器（以下简称NE40E）是华为公司推出的高端网络产品，主要应用在IP骨干网、IP城域网以及其他各种大型IP网络的边缘位置，与NE5000E、NE80E核心路由器产品配合组网，形成结构完整、层次清晰的IP网络解决方案。
NE40E基于分布式的硬件转发和无阻塞交换技术，具有良好的线速转发性能，优异的扩展能力，完善的QoS机制和强大的业务处理能力。
NE40E基于最新的可扩展400G平台，实现到400G/slot的平滑扩展，且兼容现网所有线卡，最大限度保护客户的投资。
NE40E具有强大的汇聚接入能力，凭借丰富的特性支持，可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等，实现业务运营级的可靠承载；支持视频增强功能，快速频道切换（FCC）、丢包重传（RET）和实时的视频监控极大提升IPTV视频业务体验；同时，NE40E全面支持IPv6，可以实现IPv4到IPv6的平滑过渡。
因此，NE40E可以灵活应用在IP/MPLS网络的边缘、核心，可以简化网络结构，提供丰富的业务类型和可靠的服务质量，是IP/MPLS承载网向宽带化、安全化、业务化、智能化发展的重要源动力。
外观NE40E系列主要包括NE40E-X16、NE40E-X8和NE40E-X3，适应不同规模的网络组网需求。
N E40E-X16N E40E-X8N E40E-X3产品特点领先的400G平台NE40E系列节能减排机框基于400G平台，每槽位可以平滑扩容到400Gbps带宽，提供100G单板，实现大容量业务承载，满足未来带宽增长需求。
同时NE40E系列基于现有VRP软件平台，完全兼容现网所有线卡，充分利旧，最大限度保护客户的投资。
整机采用高密度端口、紧凑性设计，可以有效的节省空间。
绿色的设计理念NE40E整机采用完全绿色的设计，更加环保节能。
华为网络设备图标素材库ppt课件
14
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
15
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
16ห้องสมุดไป่ตู้
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
Lan switch
4
作图元素
产品示意图标，使用时标上名称。 (组网图不能使用产品实物图， 所以大家要善于运用此示意图)
信令管理
拓扑管理
其他厂商 交换机
MADM
5
部件化元素
构件、部件化元素、特定符号 (这些部件的颜色，形状都已经搭配好，可以根据使用情况适当调整)
突出的 Internet
Internet 示意的 Internet
8
作图元素（云朵）
用途：突出网络的概念 注意形状、色彩的搭配
9
作图元素
10
终端类图标
11
终端类图标
12
终端类（电脑）
根据组网图的色调选用以下相配的电脑， 显示器里的界面可更换成自己想要的（特殊用法时）
R
13
人物元素
作为组网图的小图标用，以说明技术或业务的相关功能 (禁止大幅面使用！如封面、封底、扉页等)
光纤符号
PSTN
网络管理平台
SOHO
SCE
SCP
SMS
TELLIN 移动智能网
Service-Server
移动
企业内部网
IP Hotel
ISP/IC
PORTAL
Product
华为路由器基础及配置 ppt课件
ppt课件
20
课程内容
路由器基础 路由器配置 命令行简介 升级路由器
ppt课件
21
命令行概述
普通用户模式 特权用户模式 全局配置模式 接口配置模式 路由协议配置模式
ppt课件
22
进入路由器配置界面
console
Press ENTER key to get start when you see ATS0=1. System now is starting... ATS0=1
左光标键←
光标相左移动一个字符位置
右光标键→
光标相右移动一个字符位置
上下光标键↑↓
显示历史命令
ppt课件
30
显示特性
Language
暂停显示时键入'Ctrl+c' 暂停显示时键入空格键 暂停显示时键入回车键
中英文显示方式切换 停止显示和命令执行 继续显示下一屏信息 继续显示下一行信息
ppt课件
31
ppt课件
27
命令行错误信息
[Quidway]display Incorrect command
[Quidway]display Incomplete command
[Quidway]display interface serial 0 0 Too many parameters
ppt课件
28
历史命令
modem
PSTN/ISDN
备份电缆
modem
ppt课件
17
通过Telnet配置本地 路由器
工作站
10Base-T 网口
服务器
工作站
配置路由器的一台微机
[Quidway]login telnet
