信令方式(第九章)
1～15 6～30话路
9.4 多频记发器信令方式 9.4.1 基本概念 1、记发器信令(Register Signalling) 主/被叫用户类别(单线、传真、群用户、优先级)； 主/被叫用户号码的地址信令； 被叫用户状态； 呼叫业务类别； 计费信息； 为建立接续所必需的控制信号。
●中继线合群方式和分群方式
几种不同信令标准(如数标，标志方式)合在一个中继线群内，
群内中继线既可在这种接续中采用这种标准，又可在另一种接续 中采用另一种标准。 在本地端局——汇接局间，端局/汇接局——长途/国际局 间的不同信令和中继线群可以合群。 提高中继线利用率，减少中继线品种，使用灵活。 中继线合群的条件：各中继线的记发器信令均采用中国No.1 多频互控信令，线路信令的数标编码是统一的。
用户线信令波形
9.3 局间线路信令 中国No.1信令是随路信令，包括局间线路信令和局间记发器信令 局间线路信令用于监视中继线的使用状态，如中继线示闲/占、 应答、拆线等。 由中继设备发送/接收，逐段转发，空闲状态也要传送。
根据局间传输线路使用的介质，分为
1、局间直流线路信令 实线电缆、双绞线，传送模拟话音 2、带内单频脉冲线路信令 局间传输介质为载波电路(进行调制) ，FDM 2600Hz：位于话音频段的高频部分，功率小，相互干扰小 3、局间数字型线路信令 局间传输线路使用PCM数字复用线，中继电路采用数字中继器
(4)话路与信令通道分开，不能保证话路好坏，须对话路进行单独 的导通测试。
(5) No.7信令方式能保证正确的发送顺序，没有信号丢失和乱序
应用 可用于国内/国际电话网/电路交换数据网/ISDN的局间信号； 各种运行、管理和维护中心的信息传递业务； 交换局和智能网的业务控制点之间传递各种数据信息； 自动用户交换机PABX应用； 移动通信。
3、按局间信令的传送信道 随路信令CAS(Channel Associated Signaling) 在接续建立阶段，用户话音通路空闲，可在话路中传递各种信令； 或在与话路有固定联系(Ts16)的信令通路中传送信令的方式， 如中国No.1，包括局间线路信令(如下图)和MFC记发器信令。
公共信道信令/共路信令CCS(Common Channel Signaling)
信令方式：信令的构成，信令交互时要遵守的规定。包括：
1、信令的结构形式 未编码：单频信令，如脉冲拨号，音信令 编码：双频信令，如DTMF、MFC、数字型二进制信令 2、传送方式 逐段转发：逐段识别，校正后转发，线路传输质量要求低，信令传输 速度慢，话路接续时间长，各段路由的信令形式可以不同。多用 端-端：发端局只向转接局发送终端局号，信令路由接通后，直接向 终端局发被叫号码。对线路传输质量要求高，信令传输速度快，话路 接续时间短，需在多段路由上传送同一类型的信令。 混合：中国No.1记发器信令在优质电路上使用端-端传送方式， 在普通电路上使用逐段转发传送方式(误码率高)。 3、控制方式 非互控，如No.7 半互控，发送端发送信号收接收端控制，如ARQ 全互控，如多频互控MFC
主叫摘机(呼出占用)—主叫挂机(前向拆线) →通—断，18～50mA 被叫摘机(应答)—被叫挂机(后向拆线) →通—断→空闲
2、地址信令 用于路由选择、接续被叫 用户线上的路由信令，如被叫号码 (1)号盘话机或直流脉冲信号DP Pulse拨号话机通过控制用户环路电流断续来产生脉冲，用直 流脉冲的个数表示不同数字，8ms扫描 典型值：断66ms，续33ms，每位数字500ms，位间隔>250ms (2)DTMF双音多频话机信号 1 C 每位数字包括2个 4 的音频组合。带内信令，16ms扫描。 典型值：每个数字持续30～40ms，位间隔40ms，每秒可传12 个数字。 被叫地址信号仅在呼叫建立阶段使用，多个终端可共享信令设 备，如收号器等。
3、信令编码 (1)MFC信号分为前向和后向： 前向信号(高频群)：1380，1500，1620，l740，l860，1980 Hz 后向信号(低频群)：1140，1020，900，780，660，500Hz。 我国的后向信号只用了其中的四种频率，即1140，1020， 900和780Hz，按4中取2编码，最多可有6种信号组合。 (2)MFC有6个频率，编号为0，1，2，4，7，11 2 我国采用编码的前向信号个数为 C6 15 。 要传送的信号编号，即某个1～15的数字，为两个相应频率编号 之和，除10(=f4+f7)，14(=f4+f11)，15(=f7+f11) 外。 每种信号都是两种频率的组合 对不是双频的错误容易发现； 每种信号所传送的信号电平也相同，载波电路在不过载的情 况下可尽量提高信号电平，保证了可靠性。
前向 后向
4、每个信号的发送和接收都有一个互控过程
第一拍：主叫发端局发送前向信号； 第二拍：被叫端接收和识别前向信号后，发后向证实信号； 第三拍：发端局接收和识别后向信号后，停发前向信号 第四拍：被叫端识别前向信号停发后，停发后向信号。
9.5 公共信道信令系统
1、信号速度快，线路拥塞时可重复测试和迂回路由，减少了呼叫 建立时间，尤其对于远距离长途呼叫，将拨号后的延时减少到1s 以内。 2 2、信令容量大，而线路信令24 、记发器信令最大28实际 C6 15 3、能传送与呼叫处理无关的信令，支持新业务，如数据、IN 4、信令网与业务网分离，便于维护和管理
不符合上述要求的信令即为分群方式。
市话局电话接续的基本信令流程
(监视信令 ) (线路信令，识别号首，选中第1路中继Ts1) (号码逐位译为多频记发器信号) (OAM信令) 计费 (监视信令 ) 被叫挂机
9.2 用户信令
1、用户状态信令 用户线的监视信令 由用户话机叉簧产生，完成(闭合)或切断用户线直流回路， 用以启动/复原局内设备 反映用户线忙闲状态
9.1.1 信令的基本概念
1、信令的基本概念 信令：各交换局间、交换系统与用户终端间，在完成呼叫接续 过程中使用的一种通信语言。 在电信网中，除传送话音、数据等业务信息外，还需传送电路 建立过程中所需的各种控制信息，指导终端、交换网络和传输系 统协同运行。
ITU-T建议了No.1至No.7信令，并针对端-端的数字连接提出了
3、音信令 交换局通过用户线向终端发送的各种单音频铃流和信号音。 铃流：25Hz正弦波，1s送，4s断； 信号音：交换局通过用户线向终端发送的用户接续进程提示。 拨号音、回铃音、忙音等为450Hz正弦波； 催挂音、提示三方通话为950Hz正弦波。 现信号音常采用450±25Hz或950±50Hz
利用交换局间一条集中的信令链路为所有话路传送信令的 方式，即信令和话音的传送通路分开，时间位置上互相独立。 控制设备：用户端——收号器； 信令设备：中继——记发器。
4、带内信令和带外信令 带内信令：信令在通路频带300～3400Hz范围内传送。 优点：话音频带较宽，传送信令容量大，可传送具有较高抗干扰 性和速度较快的多频码； 缺点：和话音信号占用同一频带，易受话音信号干扰，且在通话 期间不能传送。 带外信令：信令在300～3400Hz外的间隙传送。 带宽较窄，只能单频，如卫星电话，800MHz 5、模拟信令和数字信令 模拟信令：如直流监视信令——摘/挂机识别、脉冲识别 数字信令：数字方式编码的信令，如DTMF；No.7 6、前向信令和后向信令 前向信令：由发端局(主叫用户一侧的交换局)记发器/出中继 电路发送，由终端局(被叫一侧)记发器或入中继电路接收的信令； 后向信令
数字用户信令规范DSS1。我国规定了中国No.1和中国No.7信令 我国公共电信网的主体使用No.7信令系统，局部和一些专用网 使用中国No.1信令系统。
9.1.2 对信令方式的基本要求
向信令设备提供足够的信息； 信令传输稳定可靠； 信令传送速度快； 对传输设备要求低； 信令设备简单； 有广泛的适应性，以便不同交换设备之前配合工作； 不影响通信信息的可靠性，同时也不受通信信息的影响； 便于今后通信网的发展。
9.6 No.7信令系统的结构 9.6.1 基本特点和应用 (1)采用公共信道方式：局间信令，不区分线路信令和记发器信令 局间信令链路为64kbit/s双向链路，通话期间仍可传送和处理信令
(2) 分组交换数据报的传送方式：最小信息传送单位-信令单元SU 固定长度的控制字段，用户部分产生的信令信息长度可变，可 分装长信号； 统计时分复用，信令终端需具有SU同步、定位、差控功能。 (3)可靠性：备用设备，逐段转发
由一个交换局的记发器发出，由另一个交换局的记发器接收。
2、主要功能 控制电路的自动接续。 为保证有效快速的传送速度和有一定的抗干扰能力，记发器信 令采用多频互控MFC方式： 多频 双音频编码信号。 在用户通话前的呼叫建立阶段传送，可占用话音通路(带内) 充分利用话音频带(多频)。 信令容量、速度、可靠性均有所提高。 互控 信号传送过程中须和对端发回来的证实信号配合 可通过模拟信道直接传输，或经PCM编码后由数字信道 (Ts16)传输
■由Ts16按复帧传送，每一话路的两个传输方向上各有a，b，c，d
4bit，可用于传送数字型线路信令，与话路一一对应。 ■考虑到目前电话网线路信号容量，只采用其中的a，b，c 3bit
(1)af码：前向信号，表示发话交换局或主叫用户状态； 0为摘机占用，1为挂机拆线。 (2)bf码：向来话交换设备指示故障状态；0为正常，1为故障。 (3)ab码：后向信号，表示被叫用户摘/挂机状态； (4)bb码：表示受话局忙/闲状态，0为示闲， 1为占用或拥塞状态。 ■数字型线路信令共有13种标志方式，即数标方式DL(1)～DL(13)。 DL(1)：用于本地局间全自动中继电路间的配合，如表9.2 DL(2A)：用于本地电话局至长途电话局间全自动去话接续
信令方式
简单地说，信令是一种机制。通过这种机制， 构成通信网的用户终端以及各个业务节点可 以互相交换各自的状态信息和提出对其它设 备的接续要求，从而使网络作为一个整体运 行。 信令方式是有关信令传递和处理的协议和规 范。 由于用户信令相对简单，信令方式主要指局 间信令传递和处理的协议和规范。
9.1.1 信令的基本概念
信信息的影响；
便于今后通信网的发展。
9.1.3 信令的分类
1.按信令的工作范围分 （1）用户信令：是用户话机和交换局之间传送 的信令。
（2）局间信令：是交换局之间传送的信令。
9.1.3 信令的分类
2.按信令的传送信道分 （1）随路信令CAS(Channel Associated Signal)：是指在呼叫接续中所需的各种信令 通过该接续所占用的中继话路来传送的方式。 信令网就附在电话网上，无需重建一个网络。
说明
传送的记发器信令采用此方式。
9.1.4 信令的传送方式
2.端到端传送方式（图2）
端到端传送方式是信令在发端局与收端局之间
直接传送，转接局只将信令路由接通以后就不 参与传送。
每个转接局仅接收用以选择路由的号码，并不
向下一转接局发任何号码。
9.1.4 信令的传送方式
2.端到端传送方式（图2）
信令系统是指为了完成特定的信令方式，所
使用的通信设备的全体。
信令系统是通信网的神经系统，是通信网必 不可少、非常重要的组成部分。
在一个信令系统中，一种功能可以用几个信 令来表示，而一个特定的信令又可以用来实
现一种或几种功能。
9.1.2 对信令方式的基本要求
选择合适的信令方式，关系到整个通信网通
第9章__信令流程介绍-1X信令
BS O rig in a tio n M e s s a g e
B S A ckO rder E x te n d e d C h a n n e l A s s ig n m e n t M e s s a g e
F F C H N u ll T ra ffic R F C H P re a m b le B S A ckO rder M S A ckO rder
➢ 基站捕获反向业务信道前缀
R F C H P re a m b le
➢ 基站发送证实指令
B S A ckO rder
➢ 终端回送证实指令 ➢ 基站发送业务连接消息 ➢ 终端回复业务连接完成消息
M S A ckO rder S e rv ic e C o n n e c t M e s s a g e S e rv ic e C o n n e c t C o m p le te M e s s a g e
c
Null Traffic
FCH Setup
d
Assignment Request
e
Extended Channel Assgnment
f
Preamble
FCH Aquired
g
BS Ack Order
h
MS Ack Order
i
Service Negotiation Ring Back Tone
j
•红框内为公共部分； •蓝框内为协商部分。其中最后一部分是不可协商的内容。
▪ Service Connect Message
▪ Service Connect Message
▪ Service Connect Message (Cont.)-可协商部分
信令讲解
以上是被挂机的ue释放的信令。主挂机与被挂机之间的区别是由哪个网元发起的 释放。如果是ue向CN发起释放就是主挂机，从信令上看就是ue向CN发送一条 DIRACT_TRANSFER，里面包含的信元是disconnect。
• 有错误之处，请大家指正。
谢
谢！
－、RRC连接
• （1）UE 在取得上行同步后，在RACH 信道上向RNC 发送 RRC Connection Request 消息，发起RRC 连接建立过程。 • （2）RNC 准备建立RRC 连接，分配建立RRC 连接所需要的资源，并发 送一条Radio Link Setup Request 消息给NodeB。 • （3）NodeB 配置物理信道，在新的物理信道上准备接收UE 消息，并 给RNC 发送一条Radio Link Setup Response 响应消息。 • （4）RNC 通过ALCAP 协议，建立Iub 数据传输承载。Iub 数据传输承 载通过AAL2 的绑定标识与DCH 绑定在一起。建立Iub 数据传输承载需 要NodeB 确认。 • （5）（6）通过Downlink Synchronisation 和Uplink Synchronisation. • 控制帧，NodeB 与 RNC 为Iub 数据传输承载建立同步，此后NodeB 开 始DL 发送。 • （7）RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。 • （8）UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC
RB_SETUP中uarfcn－NT是表示ue的业务频点。
• 之后的信令是主叫ue与被叫ue之间连接、 确认的消息，到connect ack之后，主叫与 被叫之间就通上话了。
现代通信技术-信令
No.7信令网的组成结构
No.7信令网是现代通信网的三 大支撑网（数字同步网、No.7信令 网、电信管理网）之一，是通信网
向综合化、智能化发展的基础。
七号信令网
电信业务支撑网
STP
Signaling network
专门用于传送七号信 令消息的专用数据网。 信令网由信令点SP、 信令转接点STP和信令 链路Link组成。
在交换机间的话音通道和信令通道完全分离（共路信
令），从而分成两个分开的通信网。传送NO.7信令
的交换设备和传输通道构成了NO.7信令网。信令网
叠加在电路交换网之上，传送着控制电路交换网的信 息。
七号信令方式采用分组交换原理，将交换机之间的信 令表示成消息的形式，把每一个信令消息都作为一个 分组（消息信号单元）在信令点之间传送。
（3）音信令
这是交换机通过用户线发给用户的各 种可闻信令，包括拨号音、忙音、振铃信 号、回铃音、催挂音等。 （4）维护管理信令 这类信令仅在局间中继线上传送，在 通信网的运行中起着维护和管理作用，以 保证通信网能有效地被使用，接续能可靠、 顺利地进行。
按信令传输方式划分
局间信令按传输方式的不同可以分为两 类。 （1）随路信令 随路信令是使用语音信道传送各种信令。 （2）共路信令 共路信令方式将信令和语音分开，并将 成百上千条话路的信令放在一条专用的高速 数据链路上传送，所以这是一种公共信道信 令方式。
（3）信令转接点（STP）
——某个信令点既不是信令消息
的源点、也不是信令消息的目的地点，它
的作用只是把一条信令链路收到的消息转
发到另一条信令链路，这种信令点称为信
令转接点。
信令工作方式
（1）直连方式——相邻信令点之间 的信令消息沿着一段直达的信令链路传送， 且信令链路与话路群并行。 （2）准直连方式——相邻信令点之 间的信令消息通过两段或两段以上串接的 信令链路传送，且路径和STP点必须是预 先确定的。

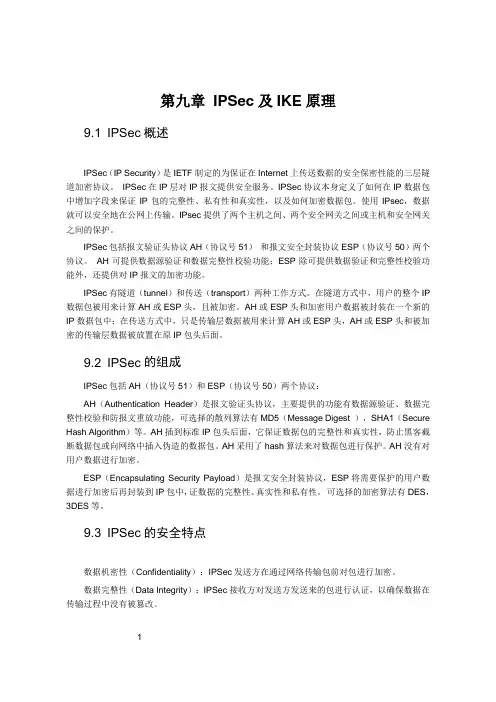

第九章 IPSec及IKE原理
第九章IPSec及IKE原理9.1 IPSec概述IPSec（IP Security）是IETF制定的为保证在Internet上传送数据的安全保密性能的三层隧道加密协议。
IPSec在IP层对IP报文提供安全服务。
IPSec协议本身定义了如何在IP数据包中增加字段来保证IP包的完整性、私有性和真实性，以及如何加密数据包。
使用IPsec，数据就可以安全地在公网上传输。
IPsec提供了两个主机之间、两个安全网关之间或主机和安全网关之间的保护。
IPSec包括报文验证头协议AH（协议号51）和报文安全封装协议ESP（协议号50）两个协议。
AH可提供数据源验证和数据完整性校验功能；ESP除可提供数据验证和完整性校验功能外，还提供对IP报文的加密功能。
IPSec有隧道（tunnel）和传送（transport）两种工作方式。
在隧道方式中，用户的整个IP 数据包被用来计算AH或ESP头，且被加密。
AH或ESP头和加密用户数据被封装在一个新的IP数据包中；在传送方式中，只是传输层数据被用来计算AH或ESP头，AH或ESP头和被加密的传输层数据被放置在原IP包头后面。
9.2 IPSec的组成IPSec包括AH（协议号51）和ESP（协议号50）两个协议：AH（Authentication Header）是报文验证头协议，主要提供的功能有数据源验证、数据完整性校验和防报文重放功能，可选择的散列算法有MD5（Message Digest ），SHA1（Secure Hash Algorithm）等。
AH插到标准IP包头后面，它保证数据包的完整性和真实性，防止黑客截断数据包或向网络中插入伪造的数据包。
AH采用了hash算法来对数据包进行保护。
AH没有对用户数据进行加密。
ESP（Encapsulating Security Payload）是报文安全封装协议，ESP将需要保护的用户数据进行加密后再封装到IP包中，证数据的完整性、真实性和私有性。
信令及信令方式
第一章 信令基本概念1.1 信令的概念1.1.1 什么是信令 在日常生活中，我们经常打电话。
当拿起送受话器，话机便向交换机发出了摘机信息，紧接着我们就会听到一种连续的“嗡嗡”声，这是交换机发出的，告诉我们可以拨号的信息。
当拨通对方后，又会听到“哒－哒－”的呼叫对方的声音，这是交换局发出的，告诉我们正在呼叫对方接电话的信息……。
这里所说的摘机信息、允许拨号的信息、呼叫对方的回铃信息等等，主要用于建立双方的通信关系，我们把用以建立、维持、解除通信关系的这类信息称为信令。
一个用户在通过用户设备、交换设备、传输设备与另一用户通信的过程中，要用到许多信令。
为深入理解信令的含义，下面举一个两个用户通过两个交换局通话的例子。
图1.1(a)是两个用户通信的网络结构图，图1.1(b)是其通信过程中使用的信令及其流程。
(a)(b)图1.1 用户通话信令及其流程如图1.1(b)所示，当主叫用户摘机时，摘机信令（或启呼信令）送到发端交换局；被叫主叫用户线中继线用户线(终端局)(发端局)发端交换局立即向主叫用户送出拨号音；主叫用户听到拨号音后，开始拨号，送出拨号信令；发端交换局根据被叫号码选择局向（路由）及中继线。
如有路由可利用，发端交换局向终端局发送占用信令，然后把被叫用户号码送终端局；终端交换局根据被叫号码，将呼叫连到被叫用户，向被叫用户发送振铃信号，并向主叫用户送回铃音；当被叫用户摘机应答时，此应答信令送给终端交换局并将应答信令转发给发端交换局。
双方开始通话；通话完毕，若被叫用户先挂机，则一挂机信令由终端局发送发端局；发端交换局通知主叫用户挂机；如果主叫用户先挂机，则发端局立即拆线，并把一拆线信令送给送终端交换局，通知其拆线；终端交换局拆线后，回送一个拆线证实信令，于是一切设备复原。
以上是电话接续中最基本的信令流程。
在电话网中，实际通信过程和使用的信令比这要复杂得多。
随着电话通信技术的发展，信令的种类、具有的功能及其传输方式都有了较大的变化。
程控数字交换技术-第九章信令
第九章信令系统第一节概述一、信令：是电话机与交换局、交换局与交换局之间完成呼叫接续的通信信息二、类型：1、按工作区域分：用户线信令、局间信令2、按传递途径分：随路信令、公共信令3、按传递方向分：前向信令、反向信令4、按工作频率分：带内信令、带外信令5、按信号类型分：模拟信令、数字信令用户线信号局间信号用户线信号·用户线信令：用户话机和交换机之间传递的信令，在用户线上传递；如用户状态、拨号、铃流、信号音等·局间信令：交换局间传递的信令，在中继线上传递；如：自动接续、拆线等·随路CAS信令：①线路信令（占用、应答、拆线等监视接续和反映呼叫进展的情况，在线路设备之间传送）、②记发器信令（局间传送被叫号码，建立接续的选择信令，在间接控制的交换机中记发器之间进行传送的）去话来话线路信令去话来话来话记发器•公共信道CCS信令：在软件控制下采用高速数据信息来传送信令•前向信令：沿着建立接续的前进方向传递的信令，主叫→被叫后向信令：逆着建立接续前进方向传递的信令，是对前向信令的控制和证实。
被叫→主叫•带内信令：可以利用整个话音频带，并可以使用多个频率，组合成多频信号，使传送的信号容量大、速度快、自检能力强，但易受话音信号干扰，且在通话时不能用带外信号：与话路分开，不需增加防话音干扰的保护措施，可在通话期间传送信号，并可增加信号功能，但可利用的频带很窄，一般采用单频信号，不能作到快速和自检三、信令的传输方式1、逐段转发：逐段识别，校正后转发。
一般线路信令采用此方式，记发器信令在劣质线路上采用此方式。
特点：对线路要求低，信令在多段路由上的类型可以有多种，传送速度慢，持续时间长2、端到端：转接局将信令路由进行接通后透明传输，终端局收到的是由发端局直接发来的信令，记发器信令在优质线路上采用此方式。
特点：速度快，拨号后等待时间短，信令在多段路由上的类型必须相同3、混合方式：根据线路质量，两种方式混合起来使用；如中国1号记发器信令一、信令的控制方式：1、非互控方式（脉冲方式）：发端不断地将需要发送的连续或脉冲信令发向收端，不管对方是否收到2、半互控方式：发一个（一组）信令后，等收到收端的证实信令后，再发下一个信令，即前向信令受后向信令的控制3、全互控方式：发端发前向信令不能自动中断，要等到收到收端的证实信令后，才停止发送；收端发证实信令也不能自动中断，须在发端信令停发后，才能停发证实信令，为连续互控方式第二节随路信令主要内容：中国1号信令系统（包括线路信令、记发器信令）、国际上现用的几种随路信令一、线路信令1、概念：在出、入中继设备间传送，监视局间中继线上的呼叫状态的信令2、种类：（见P278）⑴占用信令：前向信令，使来话局的中继设备闲→忙⑵拆线信令：前向信令⑶重复拆线信令：前向信令，3～5秒内未收到来话局的释放监护信号⑷应答信令：逐段传送的后向信令⑸挂机信令：被叫挂机后发的逐段传送的后向信令⑹释放监护信令：后向证实信令⑺闭塞信令：后向信令，当来话局设备不正常时发⑻再振铃信令：长途半自动接续的一种话务员信令（前向）⑼强拆信令：长途半自动接续的一种话务员信令⑽回振铃信令：后向话务员信令，通过记录中继线回叫主叫用户时使用⑾强迫释放信令（前、后向）⑿请发码信令（后向）⒀首位号码证实信令（后向）⒁被叫用户到达信令（后向）3、线路信令的结构形式：⑴直流型线路信令：用于本地网中两局之间采用实线传输时使用；采用断开、闭和、单线接地、腾空、接电源负极、高阻等不同状态表示信令的含义直流信令标志方式（+：接地，—：电源负极，0：断开，高阻：≥9000Ω）表用户和中继线的状态以上两种方式目前已很少采用⑶数字型线路信令：适用于PCM数字传输；用TS16时隙来传送30个话路的信令(见P281表10.4)交流信令的表示方式F0帧的TS16传送复帧同步和帧失步告警F1帧的TS16传送第1话路和第17话路的线路信令 ……F16帧的TS16传送第15话路和第31话路的线路信令实际上每一话路的数字型线路信令只用3位码即可，前向为f f f c b a ,,，后向为b b bc b a ,,，其中b f c c ,表示话务员再振铃和强拆信令，在市话和长途全自动接续中，一般只用2位码f a 表示发端交换局状态的前向信令；f a =0，主叫摘机（占用），f a =1，主叫挂机（拆线）f b 表示故障状态的前向信令；f b =0，正常，f b =1，故障b a 表示被叫用户挂机状态的后向信令；b a =0，被叫摘机，b a =1，被叫挂机b b 表示收端局状态的后向信令；b b =0，示闲，b b =1，占线或闭塞4、局间中继线路信号转换接口（一般不用）适用于模拟局，将话音信号→数字信息，模拟线路信令→数字线路信令 ⑴a,b 线接口配合方式（见P282图10-4）在模拟交换局中继器与PCM 系统中信令转换设备之间的信令传送；优点：不改动交换局的出、入中继设备，交换机至PCM 系统之间的连线少；缺点：接口品种多，话音衰耗和标志信令畸变大发话局受话局⑵E、M线接口配合方式（见P282图10-5）在模拟交换局中继器与PCM系统信令转换设备之间的信令传送；M为发送线，E为信令接收线交换机与PCM系统间的信号逻辑清楚，信号转换接口电路简单；话音质量好，线路信令经E、M线传递，不会干扰通话线，能直接使用四线话音通话，不必进行二/四线转换；标志信号畸变小，速度快5、线路信令的传送：逐段传送、校正后转发的方式⑴线路信令中（如占用、拆线、拆线监护、闭塞等都是逐段使用的）这些信令的功能要求逐段传送⑵采用无自检能力的线路信令时，在多段传输中因传输介质变化范围大，采用端到端传送不可靠二、记发器信令MFC（多频互控信令）是为建立接续的选择控制信令，为多频编码信令，传送方式端到端，控制方式为全互控1、信令编码MFC前向信令采用六中取二（15种），后向信令采用四中取二（6种）见表(P284表10.5)前向信令分前向I组和前向II组，后向信令分为后向A组和B组（见P285表10.6）14备用，15控制卫星电路段数；KE信号含义：11、12备用，13测试呼叫，14备用，15“-”；KD 信号含义：1长途话务员半自动呼叫，2长途自动呼叫，3市内电话，4市内用户传真或用户数据通信，5半自动核对主叫号码测试呼叫；后向A组信号含义：A1发下一位，A2由第一位发起，A3转至B信号，A4机键拥塞，A5空号，A6发KA和主叫用户号码；后向B组信号含义：1被叫空闲，2被叫用户“市忙”，3被叫用户“长忙”，4机键拥塞，5被叫用户空号，6备用）前向I组和后向A组，前向II组和后向B组构成二组互控指令①前向I组及其互控信令后向A组用在后向A组和A3信令之前，A3信令的含义是：被叫用户到达，转向B组，A3之后即为前向II组和它的互控信令后向B组②KA用在发端汇接局至发端长话局这个时间段内，KC用在发端长话局至收端长话局，而KE用在终端长话局至终端市话局，或发端市话分局至发端市话汇接局，为汇接标志，见图3、发送顺序三、国际上现用的几种随路信令CCITT5号信令：国际标准信令，用于洲际长途线路；R1信令：一号地区信令，用于贝尔系统北美电话网，采用24路PCM的数字型线路信令R2信令：二号地区信令，用于欧洲电话网，中国1号信令即参考R2制定的1、CCITT5号信令线路信令：f1=2400Hz,f2=2600Hz记发器信令：采用脉冲多频方式，没有后向信令，传送方式为逐段转发KP+国家号码+特征数字+国内号码+ST（KP1为终端业务，KP2为转接业务，ST为脉冲发送结束）2、R1信令线路信令：四线电路上：前、后向线路信令采用相同的信号频率2600Hz二线电路上：前向线路信令采用2600Hz，后向线路信令采用2400Hz记发器信令：脉冲多频信令，与CCITT5号信令基本相同，只有一种KP 信号 3、R 2信令 线路信令：模拟型：用于载波电路，采用连续单频3850Hz 数字型：用于PCM 传输系统记发器信令：多频互控方式，前向、后向均采用6中取2编码，多段接续时为端到端传送第三节 公共信道信令一、公共信道信令方式的概念若干条话路的信令集中于一条与话路分开的高速数据链上传送1、种类：No.6号信令：用于模拟电话网和4kb/s 或56kb/s 的数字形式No.7号信令：是一种国际性的、标准化的通用公共信道信令系统，适用于数字网2、信令组成方式：信令链3、信令与话路通道的对应方式①直联工作方式：两交换局之间通过一条直达的公共信令链路来传送,且该链路是专为连接两个交换局的电路群服务的②准直联工作方式：两交换局之间的信令消息通过两段或几段串连的公共信道信令链路来传送，并且只允许通过预定的路径和信令转换点③完全分离工作方式：两交换局之间的信令消息可以利用建立公共信道信令网的任何一条可用路径来传送，信令转换点可以有自己的路由选择原则，路由寻址复杂，不建议在国际网中使用4、公共信道信令方式特点①传输速度高，接续时间减少；（长话9秒，市话6秒，公共信道接续2秒）②信令容量大，能提供呼叫接续信令，还可为电话网管理、集中维护、集中计费等集中服务提供信令③信令传送和话路分开，在通话时间内可根据需要来处理和传递信令 ④可灵活地增加和修改信令⑤使数量很大的分路设备大大简化，对大话路群更经济 ⑥适应电信网的发展 二、7号信令的信号单元·采用可变长信令单元SU 的传送方法，设一个标志码01111110（电话业务的SU80比特，数据业务的SU129比特，移动业务的SU140比特）·采用明确标记法：信令单元的格式中包含一个标记，以识别该信令消息属于哪一条电路·差错控制：检测采用16位循环冗余码CK ，校正采用重发信号单元 ·话路导通检验：对话路进行通道检验SP 信令点功能直联工作方式（12） （14） （14）CIC ：电路识别码 OPC ：发端信令点编码 DPC ：收端信令点编码·功能结构模块化：分信号传递部分和用户部分UP1、消息信令单元MSU：由用户产生的可变长的消息信令单元，用于传递来自用户级的信令消息2、链路状态信令单元LSSU：来自MTP第三级，用于链路初始启用或链路故障时表示链路的状态3、填充信令单元FISU：来自MTP第二级的FISU，用于链路空或链路拥塞时填补位置的⑴SIO：业务表示语SSF+SISI：0000 信令网管理消息0001 信令网测试和维护消息0010 备用0011 信令接续控制部分SCCP0100 电话用户部分TUP0101 ISDN用户部分ISUP0110 数据用户部分DUP（与呼叫电路有关）0111 数据用户部分（性能登记和撤消有关）1000～1111 备用SSF：BA 备用DC 网路表示语00 国际网路01 国际备用10 国内网路11 国内备用⑵FSN 前向序号：被传递的消息信令单元的序号 ⑶BSN 后向序号：被证实的信令单元序号⑷FIB 前向(重发)表示语：当传递的信令单元正确时，BIB 与FIB 一致，不一致，说明信令单元在发送过程中有错，改变FIB 状态与BIB 一致，开始重发 ⑸BIB 后向(请求重发)表示语：⑹CK 校验位：16比特，采用循环校验码，校验对象BSN 、BIB 、FSN 、FIB 、LI 、SIO 、SIF ⑺SIF 信令信息字段：要传送的消息⑻标志码F ：固定码型01111110，用于每个信令的开头和结尾，以识别起点。
信令
谢谢观看
图1信令
定义
严格地讲，信令是这样一个系统，它允许程控交换、络数据库、络中其它“智能”节点交换下列有关信息： 呼叫建立、监控（Supervision）、拆除（Teardown）、分布式应用进程所需的信息（进程之间的询问/响应或 用户到用户的数据）、络管理信息。信令是在无线通信系统中，除了传输用户信息之外，为使全有轶序地工作， 用来保证正常通信所需要的控制信号。
按其用途分为用户信令和局间信令两类。用户信令作用于用户终端设备(如机)和局的交换机之间,后者作用 于两个用中继线连接的交换机之间。
局间信令分类主要有随路信令和共路信令，随路信令就是说信令就附在计算机络或是络上，不需要重新建一 个络，而共路信令则是需要重新建设一个信令（主要是在局端之间），例如打：当我们开始打的时候，拿起机时 就有信号传到当地的电信局端，一系列交换后，本局端就先在络上发送信令，等对端收到信回应一个信令同意通 话，此时络上传输信令功能就算完成了，开始传输语音信号，就可以通话了。等结束的时候，同样需要通过信令 来控制电路拆除。
分类
在通信中，信令可以采用共路信令，也可以采用随路信令。所谓共路信令是指信令在传输时，设有专用的信 令传输的传输信道；而随路信令则是信令与信号在同一个信道上传输的方式。
按信令信号的形式来分，信令也可以分为数字信令和音频信令两种。由于数字信令具有速度快、容量大、可 靠性高等一系列明显的优点，它已成为目前公用移动通信中采用的主要形式。
作用
信令不同于用户信息，用户信息是直接通过通信络由发信者传输到收信者，而信令通常需要在通信络的不同 环节(基站、移动台和移动控制交换中心等)之间传输，各环节进行分析处理并通过交互作用而形成一系列的操作 和控制，其作用是保证用户信息的有效且可靠的传输，因此，信令可看作是整个通信络的控制系统，其性能在很 大程度上决定了一个通信络为用户提供服务的能力和质量。
信令流程（图+介绍）
信令流程（图+介绍）GSM 信令流程（菜鸟多看看，不要到处跑）GSM 系统使用类似OSI 协议模型的简化协议，包括物理层（L1）、数据链路层（L2）和应用层（L3）。
L1是协议模型最底层，提供物理媒介传输比特流所需的全部功能。
L2保证正确传递消息及识别单个呼叫。
在GSM 系统中，无线接口（Um ）上的L1和L2分别是TDMA 帧和LAPDm 协议。
在网络侧，Abis 接口和A 接口使用的L1均为E1传输方式，L2分别为LAPD 和MTP 协议。
在Um 接口，MS 每次呼叫时都有一个L1和L2层的建立过程，在此基础上再与网络侧建立L3上的通信。
在网络侧（A 和Abis 接口），其L1和L2（SCCP 除外）始终处于连接状态。
L3层的通信消息按阶段和功能的不同，分为无线资源管理（RR ）、G C H )C C H )H )移动性管理（MM）和呼叫控制（CC）三部分。
1、建立RR连接RR的功能包括物理信道管理和逻辑信道的数据链路层连接等。
在任何情况下，MS向系统发出的第一条消息都是CH－REQ（信道请求），要求系统提供一条通信信道，所提供的信道类型则由网络决定。
CH－REQ有两个参数：建立原因和随机参考值（RAND）。
建立原因是指MS发起这次请求的原因，本例的原因是MS发起呼叫，其它原因有紧急呼叫、呼叫重建和寻呼响应等。
RAND是由MS确定的一个随机值，使网络能区别不同MS所发起的请求。
RAND有5位，最多可同时区分32个MS，但不保证两个同时发起呼叫的MS的RAND值一定不同。
要进一步区别同时发起请求的MS，还要根据Um 接口上的应答消息。
CH－REQ消息在BSS内部进行处理。
BSC收到这一请求后，根据对现有系统中无线资源的判断，分配一条信道供MS使用。
该信道是否能正常使用，还需BTS作应答证实，Abis接口上的一对应答消息CHACT（信道激活）和CHACK（信道激活证实）完成这一功能。
CHACT指明激活信道工作所需的全部属性，包括信道类型、工作模式、物理特性和时间提前量等。
第9章 信令方式PPT课件
10
9.1.2 对话令方式的基本要求
对信令方式的基本要求： 信令设备简单； 有广泛的适应性，以便不同交换设备之间 配合工作； 不影响通信信息的可靠性，同时也不受通 信信息的影响； 便于今后通信网的发展。
不符合上述要求的信令即为分群方式。 合群方式的优点：可以提高中继线的利用率，
减少中继线的品种，增加使用上的灵活性。
22
9.2 用户信令
用户信令也叫用户线信令，是用户和交换局之 间传送使用的信令。它们 在用户线上传送。
用户信令由用户设备（用户话机或交换机的用 户终端）发出。
说明
一般，线路信令和劣质电路上 传送的记发器信令采用此方式。
19
9.1.4 信令的传送方式
2.端到端传送方式（图2） 端到端传送方式是信令在发端局与收端局之间
直接传送，转接局只将信令路由接通以后就不 参与传送。 每个转接局仅接收用以选择路由的号码，并不 向下一转接局发任何号码。
20
9.1.4 信令的传送方式
信令系统是指为了完成特定的信令方式，所 使用的通信设备的全体。
信令系统是通信网的神经系统，是通信网必 不可少、非常重要的组成部分。
在一个信令系统中，一种功能可以用几个信 令来表示，而一个特定的信令又可以用来实 现一种或几种功能。
9
9.1.2 对信令方式的基本要求
选择合适的信令方式，关系到பைடு நூலகம்个通信网通 信质量的好坏和投资成本的高低。
9.4 局间记发器信令
9.5 公共信道信令系统
9.6 NO.7信令系统的结构
9.7 信令网
3
第9章 信令方式
