HDFT-Ⅱ互感器综合测试仪
互感器特性综合测试仪
互感器特性综合测试仪1. 简介互感器特性综合测试仪是一种用于测试互感器特性的设备。
互感器是一种用来测量电流和电压之间变化关系的装置，常用于电力系统中。
该测试仪能够对互感器的多种特性进行综合测试，包括变比、铁心饱和、相位差等。
在电力系统中，互感器的准确性对于电能计量和保护装置的正常运行至关重要。
因此，使用互感器特性综合测试仪对互感器的特性进行测试和评估是非常重要的。
2. 测试项目互感器特性综合测试仪主要包含以下测试项目：2.1 变比测试变比测试是互感器测试的基本项目之一，用于测量互感器的变比。
变比表示输入端与输出端之间的电压或电流的比值。
通过变比测试，我们可以确定互感器的变比是否符合设计要求。
2.2 铁心饱和测试铁心饱和是互感器中常见的问题，当互感器中的铁心饱和时，其变比会发生变化，从而影响测量结果的准确性。
互感器特性综合测试仪可以通过对互感器进行铁心饱和测试，确定互感器的工作范围并找到合适的操作点。
2.3 相位差测试互感器的相位差是指输入信号与输出信号之间的相位差异。
相位差可以影响信号的准确采集和处理。
通过相位差测试，我们可以评估互感器的相位差是否在规定范围内，以确保信号的准确性。
2.4 频率响应测试频率响应测试用于评估互感器在不同频率下的工作情况。
互感器通常在一定的频率范围内工作，频率响应测试可以确定互感器的频率范围，并评估其在不同频率下的准确性。
2.5 负载特性测试负载特性测试用于评估互感器在不同负载水平下的性能。
互感器在不同负载下可能会有不同的特性，负载特性测试可以帮助我们了解互感器在不同负载条件下的变化规律。
3. 测试原理互感器特性综合测试仪通过建立适当的测试电路，对互感器进行相关的测试。
下面是一些常用的测试原理：3.1 变比测试原理变比测试是通过将已知电压或电流输入到互感器的一侧，然后测量另一侧的电压或电流来进行的。
通过比较输入和输出的电压或电流，我们可以计算出互感器的变比。
3.2 铁心饱和测试原理铁心饱和测试是通过在互感器的输入端施加不同的电压或电流，然后测量输出端的电流或电压来进行的。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在指导操作人员正确、安全地操作互感器测试仪，确保测试结果的准确性和可靠性。
二、安全注意事项1. 操作人员必须具备相关的电气知识和操作经验，并经过相关培训。
2. 在操作互感器测试仪之前，务必检查设备的工作状态和完整性，确保设备没有损坏或者故障。
3. 在操作过程中，应穿戴符合安全要求的个人防护装备，如绝缘手套、绝缘靴等。
4. 在操作过程中，应注意防止触电和短路，避免操作错误引起的事故。
5. 在操作过程中，应遵守相关的安全操作规程和标准，严禁擅自修改设备参数或者进行未经授权的操作。
三、设备准备1. 将互感器测试仪放置在平稳的工作台上，并确保设备与电源连接可靠。
2. 检查仪器的电源开关和各个控制按钮是否正常，确保设备处于待机状态。
3. 检查仪器的连接路线和接头是否完好，确保信号传输畅通。
四、操作步骤1. 打开互感器测试仪的电源开关，待设备启动完毕后，进入待机状态。
2. 根据实际测试需求，选择相应的测试模式和参数设置。
例如，选择变比测试模式，并设置测试频率和电压等参数。
3. 将待测互感器正确连接至测试仪的输入端口，确保连接坚固可靠。
4. 根据测试仪器的显示屏上的提示信息，进行相应的操作。
例如，根据屏幕上的指示，按下开始测试按钮，开始对互感器进行测试。
5. 在测试过程中，注意观察仪器的显示屏上的数据变化，确保测试结果的准确性。
6. 测试完成后，按照操作规程正确断开互感器与测试仪的连接，并关闭测试仪的电源开关。
7. 清理测试现场，将互感器测试仪归位，并进行必要的维护保养工作。
五、常见故障处理1. 若互感器测试仪无法启动或者显示异常，应首先检查电源连接是否正常，是否有电源故障。
2. 若测试结果异常或者不稳定，应检查测试仪器的连接路线和接头是否松动或者损坏，是否存在干扰源。
3. 若测试过程中发生意外情况，如设备冒烟、发出异常噪音等，应即将断开电源，并联系维修人员进行检修。

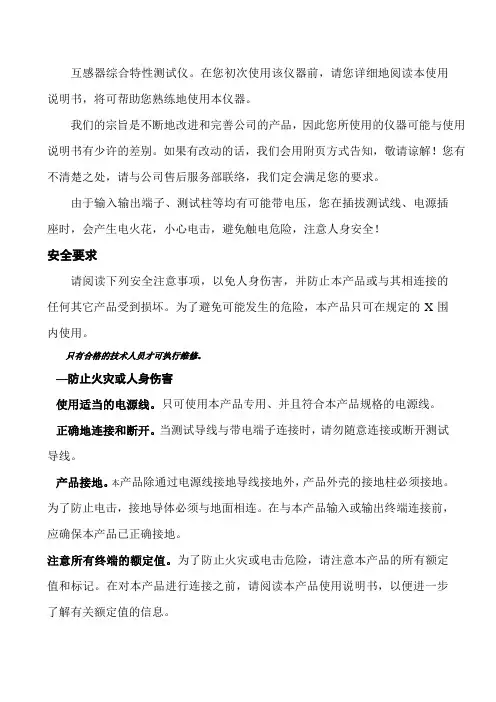

互感器综合测试仪用户操作手册
互感器综合特性测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的X围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
－＝全自动型测试仪＝－仅需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，它能够准确测量互感器的电压、电流和功率等参数。
本操作规程旨在确保使用者正确操作互感器测试仪，保证测试结果的准确性和可靠性。
二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的外观是否完好，无损坏和松动现象。
2. 检查仪器的电源线是否连接稳固，电源插座是否接地良好。
3. 根据测试需求，选择合适的测试夹具和连接线，确保其与互感器的连接牢固可靠。
三、操作步骤1. 将互感器测试仪的电源线插入稳定的电源插座，并打开仪器的电源开关。
2. 仔细阅读互感器测试仪的操作说明书，了解仪器的各个功能键和显示屏的含义。
3. 根据测试需求，选择合适的测试模式，并通过仪器上的功能键进行设置。
例如，选择电流测试模式时，可以设置测试电流的大小和频率。
4. 将待测的互感器正确地连接到测试夹具上，并确保连接牢固可靠。
5. 在仪器上选择相应的测试参数，并通过功能键启动测试过程。
6. 观察仪器的显示屏，记录测试结果。
根据需要，可以进行多次测试以确保结果的准确性。
7. 测试完成后，将互感器从测试夹具上拆卸下来，并关闭互感器测试仪的电源开关。
8. 清理测试现场，将仪器和相关配件归位，并进行必要的维护保养工作。
四、注意事项1. 在操作互感器测试仪之前，必须确保具备相关的电气安全知识和操作技能，以避免发生意外事故。
2. 在测试过程中，应严格按照操作规程进行操作，不得随意更改测试参数或操作步骤。
3. 在测试互感器时，应注意保持测试环境的稳定，避免外界干扰对测试结果产生影响。
4. 在连接互感器时，应确保连接牢固可靠，避免接触不良或短路等情况发生。
5. 定期对互感器测试仪进行维护保养，确保其正常工作和准确测试。
6. 在操作过程中，如遇到异常情况或故障，请及时停止使用并联系专业维修人员进行处理。
五、总结互感器测试仪操作规程是保证测试结果准确可靠的重要指导文件。
使用者在操作互感器测试仪时，应严格按照规程进行操作，确保测试过程的安全和结果的准确性。
互感器综合测试仪的使用方法
互感器综合测试仪的使用方法1. 介绍互感器综合测试仪是一种用于测试和评估互感器性能的设备。
互感器广泛应用于电力系统中，用于测量和传递电流和电压信号。
为了确保互感器的准确性和可靠性，使用互感器综合测试仪进行定期测试是必要的。
本文将介绍互感器综合测试仪的使用方法，包括准备工作、测试步骤和注意事项。
2. 准备工作在开始测试之前，需要进行一些准备工作。
2.1 确认测试对象首先，确认要测试的互感器类型和规格。
不同类型和规格的互感器可能需要不同的测试设置和参数。
2.2 连接测试设备将互感器综合测试仪与待测试的互感器正确连接。
根据互感器的接线图，将测试仪的测量端子与互感器的相应端子连接。
2.3 校准测试仪在开始测试之前，确保互感器综合测试仪已经校准。
校准测试仪可以提高测试结果的准确性和可靠性。
3. 测试步骤一旦准备工作完成，就可以开始进行互感器的综合测试了。
3.1 测试电阻首先，使用互感器综合测试仪测量互感器的电阻。
将测试仪的电阻测试功能选择为互感器电阻测试，并按照测试仪的操作指南进行操作。
测试仪将显示互感器的电阻值。
3.2 测试互感比接下来，测试互感器的互感比。
将测试仪的互感比测试功能选择为互感器互感比测试，并按照测试仪的操作指南进行操作。
测试仪将显示互感器的互感比。
3.3 测试频率响应然后，测试互感器的频率响应。
将测试仪的频率响应测试功能选择为互感器频率响应测试，并按照测试仪的操作指南进行操作。
测试仪将显示互感器在不同频率下的响应情况。
3.4 测试线性度接下来，测试互感器的线性度。
将测试仪的线性度测试功能选择为互感器线性度测试，并按照测试仪的操作指南进行操作。
测试仪将显示互感器的线性度。
3.5 测试相位差最后，测试互感器的相位差。
将测试仪的相位差测试功能选择为互感器相位差测试，并按照测试仪的操作指南进行操作。
测试仪将显示互感器的相位差。
4. 注意事项在使用互感器综合测试仪进行测试时，需要注意以下事项。
4.1 安全操作确保在测试过程中遵守相关的安全操作规程。

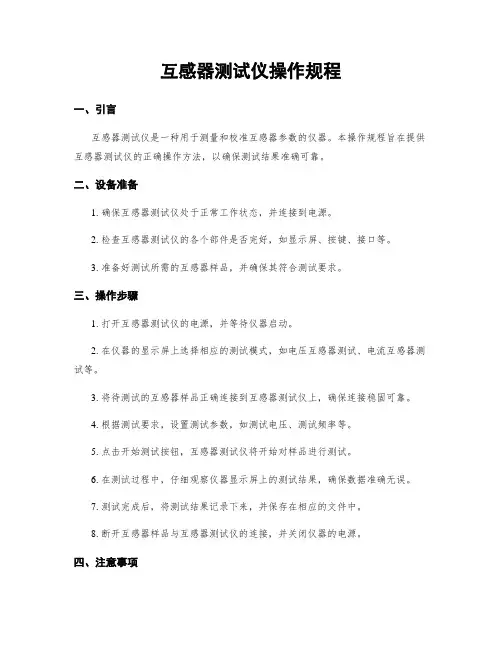

互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器参数的仪器。
本操作规程旨在提供互感器测试仪的正确操作方法，以确保测试结果准确可靠。
二、设备准备1. 确保互感器测试仪处于正常工作状态，并连接到电源。
2. 检查互感器测试仪的各个部件是否完好，如显示屏、按键、接口等。
3. 准备好测试所需的互感器样品，并确保其符合测试要求。
三、操作步骤1. 打开互感器测试仪的电源，并等待仪器启动。
2. 在仪器的显示屏上选择相应的测试模式，如电压互感器测试、电流互感器测试等。
3. 将待测试的互感器样品正确连接到互感器测试仪上，确保连接稳固可靠。
4. 根据测试要求，设置测试参数，如测试电压、测试频率等。
5. 点击开始测试按钮，互感器测试仪将开始对样品进行测试。
6. 在测试过程中，仔细观察仪器显示屏上的测试结果，确保数据准确无误。
7. 测试完成后，将测试结果记录下来，并保存在相应的文件中。
8. 断开互感器样品与互感器测试仪的连接，并关闭仪器的电源。
四、注意事项1. 在操作互感器测试仪之前，必须熟悉仪器的使用说明书，并按照说明书的要求进行操作。
2. 在操作过程中，应注意安全，避免触碰高压部件，以免发生触电事故。
3. 在测试过程中，应保持测试环境的稳定，避免干扰对测试结果的影响。
4. 如果发现仪器存在故障或异常情况，应立即停止使用，并及时联系维修人员进行修理。
5. 定期对互感器测试仪进行维护和校准，以确保其性能和测试结果的准确性。
五、总结互感器测试仪是一种重要的测试工具，正确操作和使用对于保证互感器参数的准确性至关重要。
本操作规程详细介绍了互感器测试仪的操作步骤和注意事项，希望能对使用者提供帮助，确保测试工作的顺利进行。
在使用过程中，如有任何疑问或问题，请及时咨询相关专业人员。
多功能互感器综合测试仪都有哪些功能
多功能互感器综合测试仪都有哪些功能下面是多功能互感器综合测试仪的一些常见功能：
1.互感器参数测试：测试互感器的参数表征，如变比、准确度、相位角、频率响应等。
这些测试可以帮助确定互感器的性能是否符合规格要求。
2.互感器准确性测试：测试互感器的准确性，包括线性误差、相位误差、电流和电压漂移等。
这些测试可用于验证互感器在不同负载和工作条
件下的准确性和稳定性。
3.互感器频率响应测试：测试互感器在不同频率下的响应特性，以评
估其在不同频率范围内的精度和准确性。
4.互感器短路测试：测量互感器的短路阻抗和相位角，以评估其对电
力系统的短路故障响应能力。
5.互感器保护测试：测试互感器的保护功能，包括过流保护、过压保护、过温保护等。
这些测试可用于验证互感器在故障条件下的保护性能。
6.互感器温度测量：测量互感器的温度，以评估其热稳定性和工作温
度范围。
7.互感器漏磁测试：测试互感器的漏磁损耗和磁通分布，以评估其磁
性能。
8.互感器绝缘测试：测试互感器的绝缘电阻和电容，以确保互感器在
高压环境下的安全可靠性。
9.互感器标定和校准：对互感器进行标定和校准，以确保其测量结果
的准确性和可靠性。
10.数据记录和分析：多功能互感器综合测试仪通常具有数据记录和分析功能，可以记录测试数据并对其进行分析和报告生成。
总之，多功能互感器综合测试仪具有广泛的功能，可用于评估和测试各种互感器的性能和准确性。
这些测试仪器在电力系统和电气工程领域中具有重要的应用，能够确保互感器在各种工作条件下的准确性和可靠性。
互感器综合测试仪注意事项及试验使用方法
互感器综合测试仪注意事项及试验使用方法互感器综合测试仪注意事项：
1、电流互感器二次线圈不应有接地点。
2、调压器开关及输出开关在断开位置方可接线和拆线。
3、试验前本装置应可靠接地。
4、做完实验应及时回零，严禁在高电压、大电流下长时间停留。
5、电流互感器其他未测绕组应短接。
伏安特性试验使用方法：
1、使用者根据被试设备的伏安特性适当选择输入电压，当需要输出500V以上电压时，应输入380V电压。
2、将仪器可靠接地。
3、检查电流互感器无接地点。
4、将开关“21”拨至伏安档。
5、仪器交流输出和电压测量接至电流互感器二次侧（如图二所示）。
6、检查调压器是否归零，打开“11”电源开关，按一下复位键，其上方的指示灯亮，此时微处理器处于等待存储状态。
7、接通调压开关“7”，缓慢顺时针转动调压器，需存储时按一下存储键，存储键上方指示灯亮，内部蜂鸣器响。
（注：每次测量的全过程不允许回调调压器；调至大电流时的停留时间要尽量短。
）
8、每次测量最多可存储20组电流、电压值。
9、存储完毕后调压器调零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1.5．二次负载试验 ....................................................... 13
5.1.6．通道试验 ........................................................... 15
5.1.7．定值试验 ........................................................... 15
图 5-3 将光标停留在“CT 伏安特性试验”上，按下鼠标进入如图 5-4 所示界面。
CT 伏安特性试验 ■选择试验编号 1 # □最大电压设置 125 V □最大电流设置 1 A □特征电流设置 □启动试验 □返回
图 5-4 旋动鼠标，将光标停留在“试验编号”上，按下鼠标就进入对试验编号的设置状态，然后旋动 鼠标，试验编号就从 1 变到 10，再次按下鼠标退出试验编号的设置状态，试验编号设置完毕。如上 所述，用同样的操作方法可以实现对“最大试验电压”和“最大试验电流”的设置。 将光标停留在“特征电流设置”上，按下鼠标进入如图 5-5 所示界面。
6
CT 伏安特性特征电流设置 A 0.010 0.020 0.030 0.050 0.100 V A 0.200 0.300 0.500 0.800 1.000 V
■确认
图 5-5
旋动鼠标，光标可以在电流特征值上依次移动，需要设置某一数字时就按下鼠标，然后旋动鼠 标，被选中的数字就会改变，再次按下鼠标退出设置状态。将光标停留在“确认”上，按下鼠标, 特征电流值设置完毕。
5.2.查阅数据：................................................................. 15
5.3.精度校准：................................................................. 16
■计算 10%误差曲线 □计算 5%误差曲线 □返回
图 5-8 光标选中“计算 10%误差曲线”，按下鼠标进入如图 5-9 所示界面。
5
■CT 伏安特性试验 □PT 伏安特性试验 □CT 变比极性试验 □PT 变比极性试验 □二次负载试验 □通道试验 □定值试验 □返回
图 5-2 5.1.1 CT 伏安特性试验
最大电压设置分 5 档： 125V 250V、500V、1000V、2500V 最大电流设置分 8 档： 1A 2A 3A 4A 5A 10A 15A 20A 按图 5－3 连接试验接线：
HDFT-Ⅱ型 全自动互感器特性综合试验仪
使用说明书
苏州华电电气技术有限公司
1
目
录
目
录 .......................................................................... 1
一、 概 述 .......................................................................... 3
“二次负载试验”中有 2 组接线端子：U1 和 U2 输入端(PT 变比极性试验时，用作 PT 二次输入 端)用于测量电压；I1 和 I2 是电流输出端。I1 和 I2 输出 2 档电流：1A、5A。在进行“二次负载试 验”时，将 I1 和 I2 引出的线，接到二次负载两端；将二次负载两端引出的线接到 U1 和 U2 端。接 线图如面板所示，图中 Z2 表示二次负载。 4．伏安试验端子
测量值＞10％ 量程：±(0.3%×读数+0.2%×量程)。
9． 存储并打印 10 组试验数据。
10．采用 320×240 大屏幕液晶显示屏，全中文菜单操作。
11．一键式操作，菜单操作简单易学。
12．完善的三重过载保护：最大电流设定值保护；总电流过载快速电子保护；总电流过载快速开关
保护。
13．体积：450×280×280mm3。
5.3.2 变比极性试验表计检定................................................. 18
5.3.2.1 一次电流表检定................................................ 18
5.3.2.2 二次电流表检定................................................ 19
4
由于输出电压较高，会在外壳感应出较高的电压，使用时必须将外壳用配套专用接地线可靠接 地。(装置接地端可靠接地) 9．定值接点
在做断路器或装置动作电流定值试验时，此端子接入从断路器或装置来的空接点。 10．复位按钮
紧急情况时按下复位按钮，仪器将停止一切工作，回到初始状态。 11．打印机
57mm 高清晰度热敏纸打印机，打开前盖就可方便换纸。 12、试验速度调节
5.3.3 二次负载阻抗试验表计检定............................................. 19
5.4.时间校准：................................................................. 20
2
一、 概 述 HDFT-Ⅱ全自动互感器综合试验仪是集 CT 伏安特性试验、PT 伏安特性试验、CT 变比极性试验、
分快、中、慢三档速度，可用来调节试验速度。 13．调压器工作状态指示灯
升指示灯亮表示调压器正在升压。降指示灯亮表示调压器正在降压。输出指示灯亮表示调压器有 电压输出，不亮表示调压器没有电压输出 14．LCD 显示屏
320×240 带背光全中文显示屏。 15．光电鼠标
通过旋转和按下光电鼠标，进行仪器菜单的操作。仪器在测量过程中按下光电鼠标，调压器立 即降压到零。 16．电源开关
二、主要特点 ........................................................................ 3
三、主要技术参数和功能 .............................................................. 3
二、主要特点 全中文菜单操作 一键式操作 特征值任意设置 实时试验曲线显示 智能误操作提示 有三档试验速度可调节 三重自动保护 最大试验容量 5kVA
三、主要技术参数和功能
1．额定输入电压：AC：220V·25A 50Hz
2．最大输出容量：5kVA
3．输出电压范围： AC：0～2500V·2A
PT 变比极性试验、二次负载试验于一体的多功能智能化仪器。该仪器对试验数据自动采集、分析、 存储和打印。显示器采用大屏幕液晶屏，可实时显示试验曲线，即时观测试验情况，以便试验人员 实时判断试品故障。试验报告除给出精细的试验曲线外，还列出根据优选数系排列的试验实测数据， 并且注明精确的试验时间和打印时间，因此可作为原始试验数据资料保存。该产品由于输出容量大、 体积小、重量轻，功能全，非常适用于各种规格的 CT 和 PT 作现场试验和校验。
将光标停留在“启动试验”上，按下鼠标进入试验状态，如图 5-6 所示界面。
试验结束，进入如图 5-7 所示界面。
图 5-6
图 5-7 将光标停留在“数据”上，按下鼠标进入如图 5-8 所示界面。
7
CT 伏安特性试验完成 试验编号 1 #
A 0.010 0.020 0.030 0.050 0.100 V 3.005 6.021 9.080 16.98 40.01 A 0.200 0.300 0.500 0.800 1.000 V 66.03 71.98 75.97 78.88 80.15
为快速保护开关，用于装置输入电源控制和过载保护。
五、使用方法 5.1 启动试验：
打开总电源开关，仪器进入主界面（如图 5-1 所示）。
HDFT-Ⅱ 全自动互感器综合试验仪
■启 动 试 验 □查 阅 数 据 □精 度 校 准 □时 间 校 准
2007.12.28 09:30:00
图 5-1 主界面上有四种功能，这时候左旋或右旋鼠标，光标可以跟着上下移动。旋动鼠标，将光标停 留在“启动试验”上，按下鼠标进入启动试验界面（如图 5-2 所示）。屏幕上有七种试验功能。下 面对多种试验功能的操作进行详细介绍。
5.1.2 PT 伏安特性试验....................................................... 9
5.1.3 CT 变比极性试验...................................................... 11
5.1.4 PT 变比极性试验...................................................... 12
14．重量：35kg。
3
四、面板及功能说明
1．一次电流输出接线柱 L1、L2 为一次大电流输出接线柱，在进行“CT 变比极性试验”时，L1、L2 将输出大电流。大
电流输出设置分 8 档：100A、200A、300A、400A、500A、600A、800A、1000A。 2．二次电流输入端子
“二次电流”有 6 组输入端，分别是（1K1,1K2）、（2K1,2K2）、（3K1,3K2）、 （4K1,4K2）、（5K1,5K2）、（6K1,6K2）。在进行“CT 变比极性试验”时，CT 的二次电流输入到 上述端子，可同时测量 6 组二次电流。也可以只输入其中任意 1 组或几组。最大输入电流 5A。 3．二次负载试验端子
“伏安试验”有 2 个输出端子，用于“CT 伏安特性试验”、“PT 伏安特性试验”和“PT 变比极 性试验一次输出端”。 电压输出分 5 档： 0～125V 0～250V、0～500V、0～1000V、0～2500V 电流输出分 8 档： 1A、2A、3A、4A、5A、10A、15A、20A 用户应根据试品绕组的饱和点和试验要求，进行试验，选择不合适，试验结束时将给予提示。 5．电压输出量程指示灯
