弹簧设计及基础知识
弹簧设计规范(全)
精心整理弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
计算方法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧材料使用最广者是弹簧钢（SUP）。
碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。
直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。
对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。
其他弹簧钢材料还有：65Mn,50CrMn,30W4Cr2V等。
a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。
因此要求弹簧材料具有较高的抗拉强度极限、弹性极限和疲劳强度极限，不易松弛。
同时要求有较高的冲击韧性，良好的热处理性能等。
常见的弹簧材料有优质碳素钢、合金钢和铜合金。
几种主要弹簧材料的使用性能和许用应力见表2。
106 D四、弹簧设计资料记号名称单位记号名称单位记号名称单位d 材料直径mm k 弹簧定数kgf/mm a1 腕长(作动点) mmD 弹簧平均径mm τ应力修正kgf/mm a2 腕长(固定点) mmNa 有效圈数δ变量mm E 弹性系数kgf/mm L 自由长mm Pi 初张力kgf SUS19,000 kgf/mm M 密着长mm K 应力修正系数- SWP21,000 kgf/mm G 横弹性系数kgf/mm2 e 弹簧指数D/d - kTd 弹簧定数kgfmm/degSUS 7000 kgf/mm2 L0 自由长mm σ弯曲应力kgf/mm SWPA、B 8000 kgf/mm2 a 自由角°P点作动点-SUWC φd 使用的角(变量) °P0点固定点-P 弹簧荷重kgf R 荷重作用半径mm kb 弯曲修正系数-压缩弹簧(无研磨)压缩弹簧(研磨)弹簧定数：K=（G×d4）/（8×D3×Na）弯曲应力：τ=（8×D×P）/（πd3）×KK=（4C-1）/（4C-4）+0.615/C荷重：P=K×δ（安全确认）安全角（间隔角）：14度以下弹簧指数：4—13扭转应力：容许限界以下第1荷重（A）：0.8L以下第2荷重（B）：1.2M以上引张弹簧荷重：P=kδ+Pi初张力：Pi=（πd4G）/（800D2）弹簧定数：K=（Gd4）/（8D3Na）弯曲应力：τ=（8DP）/（πd3）×k自由长：L0=d(N+1)+2.2(D-d)（安全确认）扭转应力：容许限界以下弯曲应力：容许限界以下初张力的减少：（最大引张时）扭力弹簧(臂长度的场合)弹簧定数不清：kTd=（Ed4）/[3667D×N+389(a1+a2)]荷重：P=（kTd×φd）/R弯曲应力：σ=（Ed×φd）/（360D×N）σ=（32P×R）/（πd3）×kb(安全确认)：kb=（4C2–C-1）/[4C(C-1)]弯曲应力：容许限界以下4.1、弹簧设计使用的基本公式4.1.2、有初始张力的拉伸弹簧+4.2、设计弹簧时应考虑的因素G压缩弹簧分别表示螺旋两端的端部磨平圈数图a-c中闭口型，X1=X2=1图（g4～22为0.83以上。
弹簧力学知识点归纳总结
弹簧力学知识点归纳总结一、弹簧的基本原理弹簧是一种以弹性变形产生弹力的机械元件，其基本原理是胡克定律。
胡克定律规定，在一定温度下，弹簧的变形量正比于外力，即F=kx，其中F表示弹簧所受外力，x表示弹簧的变形量，k表示弹簧的弹性系数。
弹簧的弹性系数取决于弹簧的几何形状和材料性质，是弹簧力学分析的基本参数。
二、弹簧的分类按照形状和用途，弹簧可以分为螺旋弹簧、压缩弹簧、拉伸弹簧、扭转弹簧等。
螺旋弹簧广泛应用在机械设备中，用于承受轴向力；压缩弹簧多用于减震、支撑等场合；拉伸弹簧则主要用于拉伸应用，如弹簧秤等；扭转弹簧则主要用于扭转应用，如扭簧。
三、弹簧的应力分析在外力作用下，弹簧会产生应力，弹簧的应力分析是弹簧力学中的重要内容。
在弹簧的应力分析中，需要考虑弹簧的几何形状、外力大小和方向、弹簧的材料性质等因素。
通过应力分析可以确定弹簧的最大应力和应力分布规律，从而指导弹簧的设计和选材。
四、弹簧的应变分析弹簧的应变分析是指在外力作用下，弹簧所发生的形变。
弹簧的应变分析是弹簧力学中的关键问题，通过应变分析可以确定弹簧的形变量和形变规律。
弹簧的应变分析需要考虑弹簧的几何形状、材料性质、外力大小和方向等因素。
五、弹簧的设计原则在实际工程中，弹簧的设计是一个复杂的过程，需要综合考虑弹簧的弹性系数、强度、耐久性、工作温度等因素。
弹簧的设计原则包括：根据工作条件确定弹簧的工作方式；选择合适的弹簧材料；确定弹簧的几何形状和尺寸；考虑弹簧的安装和使用环境等。
通过合理设计，可以确保弹簧在工作中能够稳定可靠地发挥作用。
综上所述，弹簧力学是力学的一个重要分支，研究的是弹簧在外力作用下的形变和应力分布。
弹簧力学的应用广泛，涉及机械、航空航天、建筑、汽车等领域。
弹簧力学的基本知识包括弹簧的基本原理、弹簧的分类、弹簧的应力分析、弹簧的应变分析、弹簧的设计原则等内容。
通过深入学习弹簧力学，可以更好地理解和应用弹簧这一重要的机械元件。
弹簧设计及基础知识

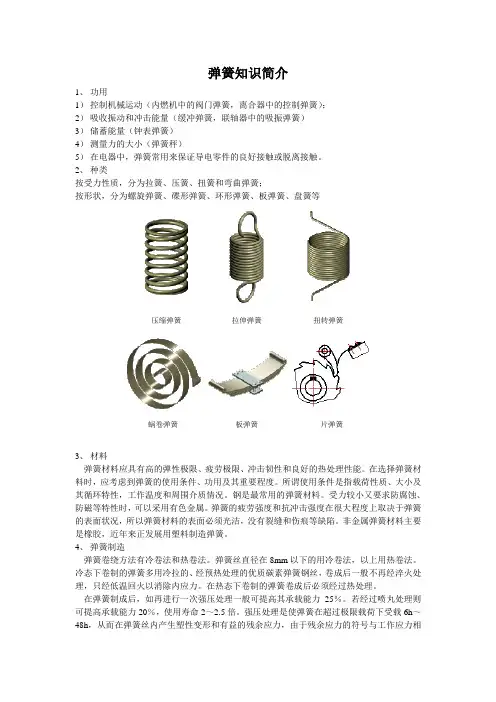

弹簧知识简介1、功用1）控制机械运动（内燃机中的阀门弹簧，离合器中的控制弹簧）；2）吸收振动和冲击能量（缓冲弹簧，联轴器中的吸振弹簧）3）储蓄能量（钟表弹簧）4）测量力的大小（弹簧秤）5）在电器中，弹簧常用来保证导电零件的良好接触或脱离接触。
2、种类按受力性质，分为拉簧、压簧、扭簧和弯曲弹簧；按形状，分为螺旋弹簧、碟形弹簧、环形弹簧、板弹簧、盘簧等压缩弹簧拉伸弹簧扭转弹簧蜗卷弹簧板弹簧片弹簧3、材料弹簧材料应具有高的弹性极限、疲劳极限、冲击韧性和良好的热处理性能。
在选择弹簧材料时，应考虑到弹簧的使用条件、功用及其重要程度。
所谓使用条件是指载荷性质、大小及其循环特性，工作温度和周围介质情况。
钢是最常用的弹簧材料。
受力较小又要求防腐蚀、防磁等特性时，可以采用有色金属。
弹簧的疲劳强度和抗冲击强度在很大程度上取决于弹簧的表面状况，所以弹簧材料的表面必须光洁，没有裂缝和伤痕等缺陷。
非金属弹簧材料主要是橡胶，近年来正发展用塑料制造弹簧。
4、弹簧制造弹簧卷绕方法有冷卷法和热卷法。
弹簧丝直径在8mm以下的用冷卷法，以上用热卷法。
冷态下卷制的弹簧多用冷拉的、经预热处理的优质碳素弹簧钢丝，卷成后一般不再经淬火处理，只经低温回火以消除内应力。
在热态下卷制的弹簧卷成后必须经过热处理。
在弹簧制成后，如再进行一次强压处理一般可提高其承载能力25％。
若经过喷丸处理则可提高承载能力20％，使用寿命2～2.5倍。
强压处理是使弹簧在超过极限载荷下受载6h～48h，从而在弹簧丝内产生塑性变形和有益的残余应力，由于残余应力的符号与工作应力相反，因而弹簧在工作时的最大应力（实线）比未经强压处理的弹簧（虚线）小，所以可提高弹簧的承载能力。
强压处理是弹簧制造的最后一道工序。
为了保持有益的残余应力，强压后的弹簧不允许再进行任何热处理。
同理，经强压处理的弹簧也不宜在较高温度（150℃~450℃）和长期振动的地方应用。
由于金属的性质，冷作变形会使腐蚀过程加速，因此在有腐蚀性介质的环境中也不宜采用强压处理的弹簧。
弹簧设计基础知识

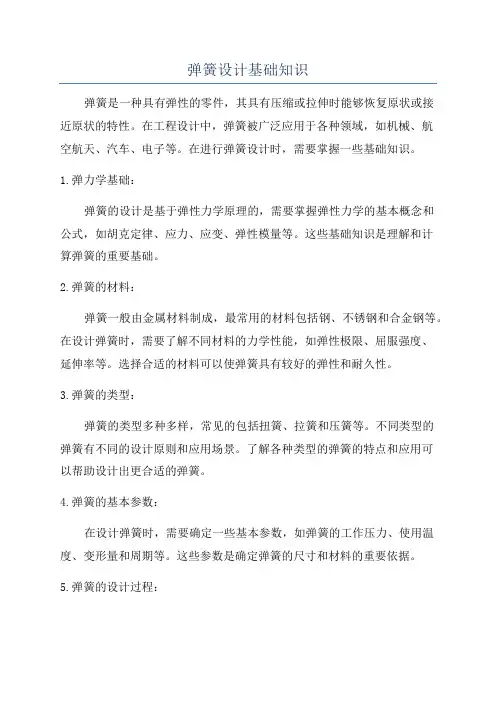

弹簧设计基础知识弹簧是一种具有弹性的零件，其具有压缩或拉伸时能够恢复原状或接近原状的特性。
在工程设计中，弹簧被广泛应用于各种领域，如机械、航空航天、汽车、电子等。
在进行弹簧设计时，需要掌握一些基础知识。
1.弹力学基础：弹簧的设计是基于弹性力学原理的，需要掌握弹性力学的基本概念和公式，如胡克定律、应力、应变、弹性模量等。
这些基础知识是理解和计算弹簧的重要基础。
2.弹簧的材料：弹簧一般由金属材料制成，最常用的材料包括钢、不锈钢和合金钢等。
在设计弹簧时，需要了解不同材料的力学性能，如弹性极限、屈服强度、延伸率等。
选择合适的材料可以使弹簧具有较好的弹性和耐久性。
3.弹簧的类型：弹簧的类型多种多样，常见的包括扭簧、拉簧和压簧等。
不同类型的弹簧有不同的设计原则和应用场景。
了解各种类型的弹簧的特点和应用可以帮助设计出更合适的弹簧。
4.弹簧的基本参数：在设计弹簧时，需要确定一些基本参数，如弹簧的工作压力、使用温度、变形量和周期等。
这些参数是确定弹簧的尺寸和材料的重要依据。
5.弹簧的设计过程：弹簧的设计过程包括计算弹性变形量、确定弹簧的几何尺寸、选择适当的材料和验证弹簧的可靠性。
在设计过程中，需要根据具体的工程要求和使用条件合理选择设计参数。
6.弹簧的测试和验证：设计完成后，需要对弹簧进行测试和验证，以确保其性能和可靠性符合设计要求。
常用的测试方法包括拉伸试验、扭转试验和疲劳试验等。
根据测试结果可以对弹簧进行调整和改进。
7.弹簧的应用范围：弹簧广泛应用于各个领域，如机械传动、振动控制、减震和支撑等。
在设计弹簧时，需要了解弹簧在不同应用中的特点和设计要求。
弹簧设计是一门复杂而有挑战性的工程学科，需要结合理论知识和实践经验进行设计和优化。
掌握弹簧的基础知识是进行弹簧设计的基础，只有深入理解弹簧的力学特性和设计要求，才能设计出性能良好的弹簧。
弹簧基础必学知识点

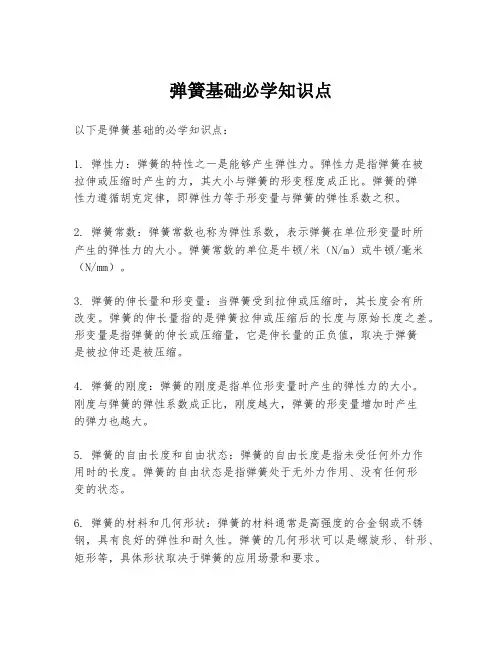

弹簧基础必学知识点
以下是弹簧基础的必学知识点：
1. 弹性力：弹簧的特性之一是能够产生弹性力。
弹性力是指弹簧在被
拉伸或压缩时产生的力，其大小与弹簧的形变程度成正比。
弹簧的弹
性力遵循胡克定律，即弹性力等于形变量与弹簧的弹性系数之积。
2. 弹簧常数：弹簧常数也称为弹性系数，表示弹簧在单位形变量时所
产生的弹性力的大小。
弹簧常数的单位是牛顿/米（N/m）或牛顿/毫米（N/mm）。
3. 弹簧的伸长量和形变量：当弹簧受到拉伸或压缩时，其长度会有所
改变。
弹簧的伸长量指的是弹簧拉伸或压缩后的长度与原始长度之差。
形变量是指弹簧的伸长或压缩量，它是伸长量的正负值，取决于弹簧
是被拉伸还是被压缩。
4. 弹簧的刚度：弹簧的刚度是指单位形变量时产生的弹性力的大小。
刚度与弹簧的弹性系数成正比，刚度越大，弹簧的形变量增加时产生
的弹力也越大。
5. 弹簧的自由长度和自由状态：弹簧的自由长度是指未受任何外力作
用时的长度。
弹簧的自由状态是指弹簧处于无外力作用、没有任何形
变的状态。
6. 弹簧的材料和几何形状：弹簧的材料通常是高强度的合金钢或不锈钢，具有良好的弹性和耐久性。
弹簧的几何形状可以是螺旋形、针形、矩形等，具体形状取决于弹簧的应用场景和要求。
7. 弹簧的应用：弹簧广泛应用于各个领域，如机械工程、汽车工业、电子产品等。
常见的应用包括悬挂系统、阀门调节、减震器、压力传感器等。
这些知识点是了解弹簧基础的关键，掌握这些知识将有助于理解和应用弹簧的工作原理及其在各个领域的应用。
弹簧基础知识及设计PPT课件
5 镀锡(Sn)
除油→酸洗→镍底→镀锡
亮白色 便于焊锡，导电性一般。 3~5μm
黑锌
6
镀 锌
蓝锌
(Zn) 五彩锌
白锌
除油→酸洗→镀锌→发黑 除油→酸洗→镀锌→发蓝 除油→酸洗→镀锌→发五彩 除油→酸洗→镀锌→烘干
黑色 蓝色 五彩 白色
防锈(视产品要求) 防锈(视产品要求) 防锈(视产品要求) 防锈(视产品要求)
琴钢丝：60 # - 80 # / 60Mn – 70Mn / T8MnA / T9A
12
2.3弹簧材料的抗拉强度
不锈钢丝：304 / 316 / 631
抗拉强度σb/Mpa
抗拉强度σb/Mpa
钢丝直径 d/mm
0.080 0.090 0.10 0.12 0.14 0.16 0.18 0.20
0.23 0.26 0.29 0.32 0.35 0.40
1961~2206
2059~2305 1912~2157 1569~1814
1961~2206 1814~2059
1471~1716
1863~2108 1765~2010
1373~1618
1765~2010 1667~1912
钢丝直径 d/mm
1.60 1.80 2.00
2.30 2.60
2.90 3.20 3.50 4.00
又用于食品设备，一般仪学设备， 耐热耐蚀。
300°~480°
中
JISG43 之间（视 米灰色亮 14 线径之大 白色
小）
碳 2钢
SWC
C(碳)、Si(硅)、 硬拉钢线，用于耐蚀性差，要 Mn(锰)、P(磷) 求精度不高，钢性较脆，成形后要
线 SWB 、S(硫) 表面处理或加防锈油。
弹簧设计规范(全)
名称弹簧简图特点及应用名称碟形弹簧环形弹簧盘簧弹簧简图特点及应用承受压力，缓冲及减振能力强，常用于重型机械的缓冲和减振装置。
承受压力，是目前最强的压缩、缓冲弹簧，常用于重型设备，如机车车辆、锻压设备和机械中的缓冲装置。
承受转矩，能储存较大的能量，常用作仪器、钟表中的弹簧。
弹簧设计标准一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的构造特点，它具有屡次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：(1)、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。
二、弹簧的类型、特点和应用弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。
各种弹簧的特点、应用见表1。
表1弹簧的根本类型、特点和作用在一般机械中，最常用的是圆柱螺旋弹簧。
故本章主要讲述这类弹簧的构造形式、设计理论和计算方QF圆柱形螺旋弹簧圆柱形螺旋扭转弹簧圆锥形螺旋弹簧图(a)承受拉力，图(b)承受压力，构造简单，制造方便，应用最为广泛承受压力，构造紧凑，稳定性好，防振能承受转矩，主要用于各种装置中的压紧和蓄能法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧材料使用最广者是弹簧钢〔SUP〕。
机械设计手册弹簧设计
机械设计手册弹簧设计
摘要：
1.弹簧设计的基本概念与分类
2.弹簧设计的主要参数与公式
3.弹簧设计的一般流程与方法
4.弹簧设计的应用实例与分析
正文：
一、弹簧设计的基本概念与分类
弹簧设计是机械设计手册中的一个重要组成部分，主要涉及对弹簧的类型、结构、材料等方面的设计。
弹簧根据其形状和功能可以分为多种类型，如螺旋弹簧、圆柱弹簧、平板弹簧等。
每种类型的弹簧都有其独特的应用场景和设计要求。
二、弹簧设计的主要参数与公式
弹簧设计的主要参数包括线径、弹力、自由长度、工作长度等。
在设计过程中，需要根据这些参数选择合适的弹簧材料和结构。
弹簧设计中常用的公式包括弹簧刚度公式、弹簧变形量公式等，通过这些公式可以计算出弹簧在受力情况下的性能参数。
三、弹簧设计的一般流程与方法
弹簧设计的一般流程包括需求分析、参数计算、结构设计、材料选择、性能分析等。
在设计过程中，需要根据实际需求分析弹簧的工作环境、受力情况等，然后根据需求选择合适的弹簧类型和结构。
在材料选择方面，需要根据弹
簧的性能要求选择合适的材料，并进行相应的性能分析。
四、弹簧设计的应用实例与分析
弹簧设计在各种机械设备中都有广泛应用，如在汽车悬挂系统中，弹簧用于缓冲车身与地面之间的冲击；在电子设备中，弹簧用于固定和保护元件等。
通过对这些应用实例的分析，可以更好地了解弹簧设计的实际应用和性能要求。
总之，弹簧设计是机械设计手册中一个重要的领域，需要综合考虑弹簧的类型、结构、材料等因素，以实现良好的性能和应用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹簧知识简介
1、功用
1）控制机械运动（内燃机中的阀门弹簧，离合器中的控制弹簧）；2）吸收振动和冲击能量（缓冲弹簧，联轴器中的吸振弹簧）
3）储蓄能量（钟表弹簧）
4）测量力的大小（弹簧秤）
5）在电器中，弹簧常用来保证导电零件的良好接触或脱离接触。
2、种类
按受力性质，分为拉簧、压簧、扭簧和弯曲弹簧；
按形状，分为螺旋弹簧、碟形弹簧、环形弹簧、板弹簧、盘簧等
压缩弹簧拉伸弹簧扭转弹簧
蜗卷弹簧板弹簧片弹簧
3、材料
弹簧材料应具有高的弹性极限、疲劳极限、冲击韧性和良好的热处理性能。
在选择弹簧材料时，应考虑到弹簧的使用条件、功用及其重要程度。
所谓使用条件是指载荷性质、大小及其循环特性，工作温度和周围介质情况。
钢是最常用的弹簧材料。
受力较小又要求防腐蚀、防磁等特性时，可以采用有色金属。
弹簧的疲劳强度和抗冲击强度在很大程度上取决于弹簧的表面状况，所以弹簧材料的表面必须光洁，没有裂缝和伤痕等缺陷。
非金属弹簧材料主要是橡胶，近年来正发展用塑料制造弹簧。
4、弹簧制造
弹簧卷绕方法有冷卷法和热卷法。
弹簧丝直径在8mm以下的用冷卷法，以上用热卷法。
冷态下卷制的弹簧多用冷拉的、经预热处理的优质碳素弹簧钢丝，卷成后一般不再经淬火处理，只经低温回火以消除内应力。
在热态下卷制的弹簧卷成后必须经过热处理。
在弹簧制成后，如再进行一次强压处理一般可提高其承载能力25％。
若经过喷丸处理则可提高承载能力20％，使用寿命2～2.5倍。
强压处理是使弹簧在超过极限载荷下受载6h～48h，从而在弹簧丝内产生塑性变形和有益的残余应力，由于残余应力的符号与工作应力相
反，因而弹簧在工作时的最大应力（实线）比未经强压处理的弹簧（虚线）小，所以可提高弹簧的承载能力。
强压处理是弹簧制造的最后一道工序。
为了保持有益的残余应力，强压后的弹簧不允许再进行任何热处理。
同理，经强压处理的弹簧也不宜在较高温度（150℃~450℃）和长期振动的地方应用。
由于金属的性质，冷作变形会使腐蚀过程加速，因此在有腐蚀性介质的环境中也不宜采用强压处理的弹簧。
喷丸强化：它是在受喷材料的再结晶温度下进行的一种冷加工方法，加工过程由弹丸在很高速度下撞击受喷工件表面而完成。
喷丸可应用于表面清理、光整加工、喷丸校形、喷丸强化等。
其中喷丸强化不同于一般的喷丸工艺，它要求喷丸过程中严格控制工艺参数，使工件在受喷后具有预期的表面形貌、表层组织结构和残余应力，从而大幅度地提高疲劳强度和抗应力腐蚀能力。
部分弹簧处理工艺术语
整定处理
Setting
又称“立定处理”。
将热处理后的压缩弹簧压缩到工作极限载荷下的高度或压并高度（拉伸弹簧拉伸到工作极限载荷下的长度，扭转弹簧扭转到工作极限扭转角），一次或多次短暂压缩（拉伸、扭转）以达到稳定弹簧几何尺寸为主要目的的一种工艺方法。
加温整定处理
Hot-setting
又称“加温立定处理”。
在高于弹簧工作温度条件下的立定处理。
强压处理
[Compressive] pre stressing
将压缩弹簧压缩至弹簧材料表层产生有益的与工作应力反向的残余应力，以达到提高弹簧承载能力和稳定几何尺寸的一种工艺方法。
加温强压处理
Hot-[compressive] prestressing
在高于弹簧工作条件下进行的强压处理
强拉处理
[tension] prestressing
将拉伸弹簧拉伸至弹簧材料表面产生有益的与工作应力反向的残余应力，以提高弹簧承载能力和稳定其几何尺寸的一种工艺方法。
加温强拉处理
Hot [tension] prestressing
在高于弹簧工作温度条件下进行的强拉处理
强扭处理
[torsion] prestressing
将扭转弹簧扭转至弹簧材料表层产生有益的与工作应力反向的残余应力，以提高弹簧承载能
力和稳定其几何尺寸的一种工艺方法。
加温强扭处理
Hot [torsion]prestressing
高于弹簧工作温度条件下进行的强扭处理。
5、圆柱螺旋压缩弹簧
圆柱螺旋弹簧有压缩弹簧、拉伸弹簧、扭转弹簧三种。
这几种弹簧基本构成部分完全相同，只是端部结构有所不同。
弹簧工作前，通常预受一压缩力F1,使其可靠的稳定在安装位置上，F1称为弹簧的最小载荷。
F3为弹簧的极限载荷，亦即在F3作用下弹簧丝内的应力达到了弹簧材料的屈服极限。
弹簧的最小载荷通常取为：F1=(0.1~0.5)Fmax. Fmax则由机构的工作条件决定。
一般Fmax 小于等于0.8F3.
弹簧两端各有0.75~1.25圈与弹簧座相接触的支承圈，俗称死圈，死圈不参加弹簧变形，其端面应垂直于弹簧轴线。
常见并紧死圈的端部形式有并紧不磨平端和并紧磨平端。
在受变载荷的重要场合中，应采用并紧磨平端。
死圈的磨平长度应不小于一圈弹簧圆周长度的四分
δ:压缩弹簧在最大载荷下应留有少量间隙δ，以免各圈彼此接触，通常取δ≤0.1d.
C:旋绕比，平均直径D2/d。
