《串联和并联》练习题
D )
9．如图所示为小明连接的电路，他检查导线连接无误后，闭 合开关S，发现两灯均不发光，于是他用一根导线分别连接到 ab，bc，cd和ac两点，灯L1、L2均不发光，再用导线连接到bd 两点时，灯L 发光，L 不发光，由此判定电路的故障是( ) B
1 2
A．灯L1与开关S均开路 B．灯L2与开关S均开路
13 ．如图所示， 现有一个电池组 ， 两个开关和两盏电灯 ，请 你按要求先画出电路图 ，再按电路图连好图中的实物电路。 要求：只闭合S1，灯L1亮；只闭合S2，灯L2不亮，同时闭合S1、
S2，灯L1、L2都亮。
14.在学习了简单电路的知识后，小玉同学将两个小灯泡
接在了电路中。闭合开关 ， 两个小灯泡同时发光；断开 开关，它们同时熄灭。(阿凡题 1075622) (1)如图所示 ，电路接线情况不可见 ，请你不借助其他器 材， 设计一个简单的方法 ， 判断这两个小灯泡是串联还 是并联。
知识点2 连接串联电路和并联电路
4．如图所示电路中，开关能控制两盏灯泡的是(
A
)
A．①②
B．①③
C．②③
D．②④
5．(2016，岳阳)与实物图对应的电路图是( A )
6．(2016，邵阳)如图所示，开关能同时控制两盏灯，且一
盏灯的灯丝断了不影响另一盏灯工作的电路是( C )
7．在如图所示电路中，要使灯泡L1和L2组成串联电路，应 B 该( )
A．只闭合S1 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3
8．(2016，巴中)在如图所示的电路中，正确的说法是( A．闭合S1，断开S2，L1发光，L2不发光 B．闭合S1、S2，L1、L2都发光 C．S1、S2都断开，L1、L2都不发光 D．闭合S2，断开S1，L1、L2都发光
【解析】若使两个灯泡组成并联电路，则应使电流从电源的 正极经开关S1到达两个灯泡的中间，然后分开，电流分别经
过L1和L2，并在L1的左端汇合 ，故应闭合开关 S1、S3；若使
灯泡L1和L2串联，电流只有一条路径，则只闭合开关S2；若 开关S2、S3同时闭合，则电流将从电源正极直接沿导线回到 电源负极，这样会造成电源短路。 答案：S1、S3 S2 S2、S3
知识点1 串联和并联
1 ．( 桂林中考 ) 在如图所示的电路中 ，闭合开关 S， 小灯泡L1、 L2并联的是( ) A
2 ．用一个开关同时控制两盏电灯 ，则这两盏灯的连接方式 C 是( ) A．一定是串联的 B．一定是并联的 C．可能是串联，也可能是并联的 D．以上说法都不正确
3 ． ( 宜昌中考 ) 如图所示， 汽车在转向前 ， 司机会拨动转向 横杆 ， 汽车同侧的前后两个转向灯就会同时闪亮、同时熄 灭 ， 但其中一个损坏时 ， 另一个仍能正常工作 ， 这两个转 向灯在电路中的连接方式为 _______ 并联 ，转向杆相当于电路中 的_______。 开关
九年级上册人教版物理
第十五章 电流和电路
§15.3 串联和并联
1．串联电路中，电流只有一条通路，各元件互相影响，开关控 制整个电路，开关的位置不影响控制作用。 2．并联电路中，电流有几条路径，各支路的元件互不影响，干 路上的开关控制整个电路，支路开关只控制该支路。
1 ．误认为同时亮、同时灭的灯泡一定是串联。同时亮、同时灭
串
并
1．电路的基本连接方式有____联和____联。把电路元件逐个首尾 串 连接起来的电路叫做 ____ 联电路 ，把电路元件并列连接在连接点 并 之间的电路叫做____联电路。 一 条路径 ， 各用电器相互影响。并联电路有 2 ． 串联电路只有 ____ ____ 多 条路径，各用电器互不影响。 3．____联电路中，任何一处的开关可控制所有的用电器 ，并联电 串 路中，____路上的开关控制所在支路上的用电器。 支
的灯泡可能是串联，也可能是并联。
2 ．不能只把灯泡的一个接线柱接入电路。只有当电流从灯泡的 一个接线柱流入，从另一个接线柱流出时，灯泡才能工作。
【例】如图所示，在电路中要使灯泡L1和L2并联，应闭合开关 ________；要使灯泡L1和L2串联，应闭合开关________；为了 防止电路出现短路，不能同时闭合开关________。
(2)实验时，电路正确连接后闭合开关 ，小灯泡有时会出现不 亮的现象。请你在表格中填写简单的检修方法。
故障现象
可能原因 示例：灯泡的灯 丝断了
检修方法 换灯泡 ① ②
灯泡不亮
电路中的导线断 了 电池没电了
解：(1)把其中一只灯泡从灯座中取下来，观察另一只灯泡。 如果熄灭，则两灯是串联；如果另一只灯泡仍然发光，则两 灯是并联； (2)①换导线；②换电池
_______ 电源 ，B是______ 开关 。(两空均填“电源”或“开关”)
C、D 12．如图所示，若只需灯L1发光，则用导线连接_______接线 串 联；若使灯 L 、 L 柱；若连接 B 、 C 接线柱 ， 则灯 L 、 L ____
1 2 1 2
并联，则应将接线柱A与____ 连接。 B 连接，接线柱C与____ D
C．灯L1与开关S均短路
D．灯L2与开关S均短路
10．(淮安中考)如图所示，闭合开关S，电灯L1与L2的连接方 并 联；断开开关S，会发生的现象是___________ 灯L1熄灭 ；电 式是____
路连接的不妥之处是_________________ L 没有开关控制 。
2
11．如图所示，当开关都闭合时两灯组成并联电路，则A是
串联和并联练习题

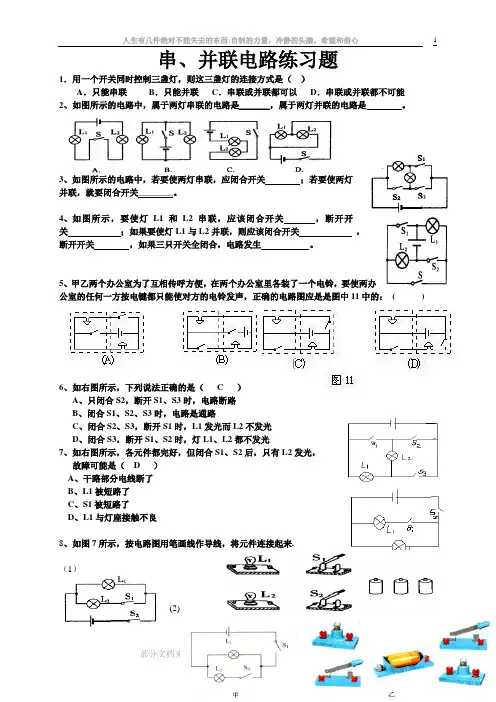

串、并联电路练习题1．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）A．只能串联B．只能并联C．串联或并联都可以D．串联或并联都不可能2、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关________。
4、如图所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。
5、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：( )6、如右图所示，下列说法正确的是（ C ）A、只闭合S2，断开S1、S3时，电路断路B、闭合S1、S2、S3时，电路是通路C、闭合S2、S3，断开S1时，L1发光而L2不发光D、闭合S3，断开S1、S2时，灯L1、L2都不发光7、如右图所示，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（ D ）A、干路部分电线断了B、L1被短路了C、S1被短路了D、L1与灯座接触不良8、如图7所示，按电路图用笔画线作导线，将元件连接起来.（1）(2)9、根据如图所示的实物图，在方框中画出相应的电路图．10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在方框中画出正确的电路图。
11、设计电路根据图示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．并在方框中画出相应的电路图。
(完整版)串并联电路经典练习题
串联和并联练习题一、填空题1. ___________________ 将两个小灯泡到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________ 到电路中，我们就说这两个小灯泡是并联.2. _________________________ 人体心脏的跳动是由控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的__________ 时间变化的曲线，这就是通常说的_________ 通过___________ 以了解心脏的工作是否正常.（电流、电流、心电图）3. ___________________________________________________________ 在下图所示的电路中，当开关S i、&都闭合时，亮着的灯是 ____________________ 当开关S i闭合，S2断开时亮着的灯是 ________4. 你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是____________ 的.5. ___________________________________ 如上图所示的电路中，灯L i、L2是__________________________________________ 联，开关S i控制灯_________ ，S2控制灯_________ .6. 当我们连接电路时，为了安全，控制电路的开关应该处于__________ 状态.7. 如下图所示，L i、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L i、L2是_____________ 联的；若用导线只将BD连接起来，则灯L i、L2是 ___________ 联的；若用导线只将AC连接起来，则会发生_________ .二、选择题8. 在连接电路的过程中，下列几种做法中，没有必要的是（）A. 断开开关按电路图连接元件B. 开关必须靠近电源的正极C. 各个接线点一定要连接牢固D. 全部连接完后，再对照电路图检查，无误后再闭合开关9•由开关、电源和两个小灯泡组成的电路，当开关断开时，L i不发光，L2发光；当开关闭合时，L i和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A. L i 和L2 并联，再与开关串联B. L2和开关串联，再与L i并联C. L i和开关并联，再与L2串联D. L i和开关串联，再与L2并联10. 某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A. 只能将两盏灯并联B. 只能将两盏灯串联C. 两盏灯可以是串联，也可以是并联D. 以上说法都不正确11. 下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12. 、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡 并联，并用开关控制它们，你至少需要导线（ ）A . 3根B . 4根C . 5根D . 6根3、如图所示，当S 1, S 2断开时，能亮的灯是 ________ ，它们是 _______ 的。
四年级下册科学《串联与并联》练习题(含部分答案)
3、串联和并联课堂练习1、某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了。
下图中符合要求的电路图是（）2、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。
根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是3、如图所示的电蚊拍，具有灭蚊和照明等功能。
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是4、如图所示的电路中，闭合开关S1和S2，则A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮5、有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。
图5所示电路图中，符合上述要求的是6、如图所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则A． L 1 不能发光， L2 能发光 B． L1 能发光， L 2 不能发光C． L 1 、L2 都能发光 D． L 1 、L2 都不能发光7、某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。
下列电路中符合上述要求的是8、饮水机和电饭煲都具有保温和加热功能．小明设计了如图所示的模拟电路，当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。
其中不符合上述要求的是9、保证司乘人员的安全，轿车上设有安全带未系提示系统。
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带(安全带控制开关S2断开)仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭。
串联和并联练习题
三、串联和并联1.两个灯泡串联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________；两个灯泡并联的特点是：接通电路后，当一个灯泡不亮时，另一个灯泡__________。
2.串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，节日的小彩灯是__________联的，安装在教室里的几盏日光灯是联的__________。

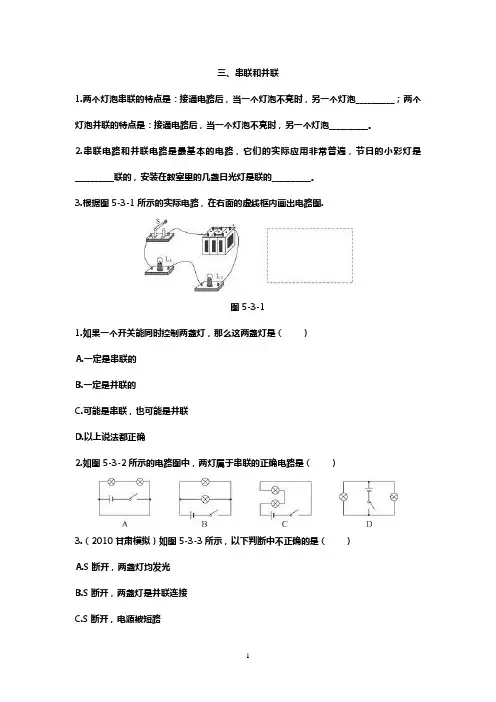

3.根据图5-3-1所示的实际电路，在右面的虚线框内画出电路图.图5-3-11.如果一个开关能同时控制两盏灯，那么这两盏灯是（）A.一定是串联的B.一定是并联的C.可能是串联，也可能是并联D.以上说法都正确2.如图5-3-2所示的电路图中，两灯属于串联的正确电路是（）3.（2010甘肃模拟）如图5-3-3所示，以下判断中不正确的是（）A.S断开，两盏灯均发光B.S断开，两盏灯是并联连接C.S断开，电源被短路D.S闭合，电灯被短路，两盏灯都不发光图5-3-3 图5-3-44.图5-3-4是一个简化的电冰箱内的电路图，其中M是压缩机用的电动机，L是冰箱内的照明灯。
下列说法中正确的是（）A.只闭合S1，灯L亮，电动机M工作B.只闭合S2，灯L亮，电动机M工作C.闭合S1和S2，电动机M才能工作D.闭合S1，灯L亮，闭合S2，电动机M工作5.如图5-3-5所示，回答问题：图5-3-5(1)闭合开关时，会出现短路的图是___________；(2)由两盏灯并联组成的电路图是___________；(3)由两盏灯串联组成的电路图是___________；(4)无论开关闭合还是断开，电路中总有灯不能发光的是___________。
6.(2010新疆乌鲁木齐模拟)根据图536中的电路图，把电路元件连接起来。
图5-3-67.如图5-3-7所示的元件，元件位置不变，导线不交叉，开关S控制整个电路。
(1)在甲图中将电灯L1和L2连接成并联电路；(2)在乙图中将电灯L1和L2连接成串联电路。
串并联电路练习题

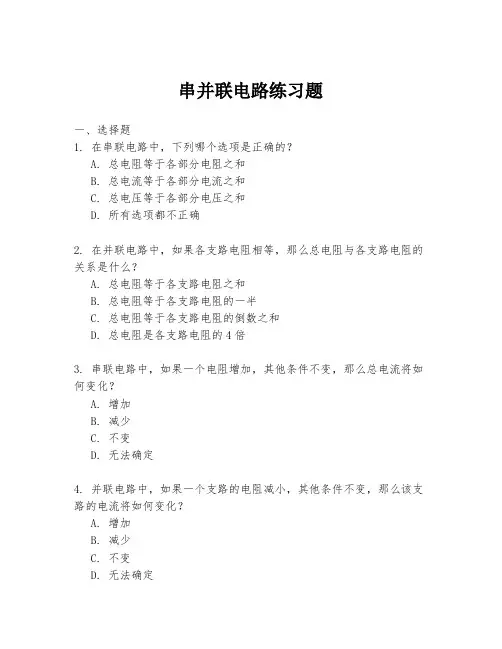

串并联电路练习题一、选择题1. 在串联电路中，下列哪个选项是正确的？A. 总电阻等于各部分电阻之和B. 总电流等于各部分电流之和C. 总电压等于各部分电压之和D. 所有选项都不正确2. 在并联电路中，如果各支路电阻相等，那么总电阻与各支路电阻的关系是什么？A. 总电阻等于各支路电阻之和B. 总电阻等于各支路电阻的一半C. 总电阻等于各支路电阻的倒数之和D. 总电阻是各支路电阻的4倍3. 串联电路中，如果一个电阻增加，其他条件不变，那么总电流将如何变化？A. 增加B. 减少C. 不变D. 无法确定4. 并联电路中，如果一个支路的电阻减小，其他条件不变，那么该支路的电流将如何变化？A. 增加B. 减少C. 不变D. 无法确定5. 在串联电路中，如果电源电压不变，一个电阻减小，那么总电流将如何变化？A. 增加B. 减少C. 不变D. 无法确定二、填空题6. 在串联电路中，电流在各部分是________的。
7. 在并联电路中，电压在各支路是________的。
8. 串联电路的总电阻等于各部分电阻的________。
9. 并联电路的总电阻的倒数等于各支路电阻倒数的________。
10. 当电阻R1和R2串联时，电路中的电流I等于________。
三、简答题11. 解释串联电路和并联电路的区别，并给出一个生活中的例子，说明它们各自的应用场景。
四、计算题12. 假设有一个串联电路，其中包含三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω。
计算该电路的总电阻和总电流，如果电源电压为15V。
13. 假设有一个并联电路，其中包含两个电阻，分别为R1=4Ω和R2=6Ω。
如果电源电压为12V，计算通过每个电阻的电流以及总电流。
五、实验题14. 设计一个实验来验证串联电路中电流的一致性。
请描述实验步骤、所需材料和预期结果。
15. 设计一个实验来验证并联电路中电压的一致性。
请描述实验步骤、所需材料和预期结果。
六、论述题16. 讨论在电路设计中，选择串联或并联电路的依据是什么？请结合实际应用场景进行分析。
串联电路和并联电路练习题(含答案)
串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。
R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，那么A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，以下判断正确的选项是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化X围是[ ]A．0～10VB．0～20VC．10V～20VD．20V～30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，那么R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，那么电容器的带电量为[ ]A．1×103CB．1×103CC．6×104CD．1．6×103C6．以下说法中正确的选项是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B〔不计电阻〕并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调〔被调节的电流变化大〕，一个作微调〔被调节的电流变化小〕。
使用时联接方式可以是串联，也可以是并联，如图5所示，那么[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根一样的电热丝分别全部串联和全部并联，它们发出一样的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，那么[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
串联电路和并联电路练习题(含答案)
串联电路和并联电路练习题一、选择题１、电阻R1、R２、R３串联在电路中。
已知R1=10Ω、R3=5Ω,R1两端得电压为6V,R2两端得电压为1２V,则A、电路中得电流为0、6AB、电阻R2得阻值为20ΩC、三只电阻两端得总电压为２1VD、电阻Ｒ3消耗得电功率为3、6Ｗ2、如图1所示,电源和电压表都就就是好得,当滑片由a滑到b得过程中,电压表得示数都为U,下列判断正确得就就是A、a处接线断开Ｂ、触头P开路Ｃ、a、b间电阻丝开路D、ｂ处接线开路3、在图2中,AB间得电压力3０Ｖ,改变滑动变阻器触头得位置,可以改变CD间得电压,UCD得变化范围就就是 [ ］A、0～10V Ｂ、0～２0VC、１0Ｖ～２0VD、２0V~3０V4、如图3电路所示,当ab两端接入 100V电压时,ｃd两端为20V;当cd两端接入1０0Ｖ电压时,ａｂ两端电压为50V,则Ｒ1∶R2∶Ｒ３之比就就是 [ ］Ａ、4∶2∶1 B、2∶1∶1C、3∶2∶1D、以上都不对5、在图4得电路中,Ｕ=8V不变,电容器电容Ｃ=200μF,Ｒ1∶Ｒ2=3∶５,则电容器得带电量为［ ]A、１×103CB、 1×1０３CＣ、６×10４ＣＤ、1、６×1０3C６、下列说法中正确得就就是[ ］A、电阻A与阻值无穷大得电阻B并联,电阻不变B、电阻A与导线Ｂ(不计电阻)并联,总电阻为零C、并联电路中任一支路得电阻都大于总电阻D、并联电路某一支路开路,总电阻为无穷大7、实验室中常用滑动变阻器来调节电流得大小,有时用一个不方便,须用两个阻值不同得滑动变阻器,一个作粗调(被调节得电流变化大),一个作微调(被调节得电流变化小)。
使用时联接方式可以就就是串联,也可以就就是并联,如图５所示,则［ ]A、串联时,阻值大得变阻器作粗调Ｂ、串联时,阻值大得变阻器作微调C、并联时,阻值大得变阻器作微调D、并联时,阻值大得变阻器作粗调8、三根相同得电热丝分别全部串联和全部并联,她们发出相同得热量,所需通电时间之比为 [ ]A、9∶１B、1∶9C、３∶1 Ｄ、1∶3９、如图6所示,L1,Ｌ2就就是两个规格不同得灯泡,当她们如图连接时,恰好都能正常发光,设电路两端得电压保持不变,现将变阻器得滑片P向右移动过程中L1和Ｌ2两灯得亮度变化情况就就是［］A 、L 1亮度不变,Ｌ2变暗B 、L 1变暗,Ｌ2变亮C 、L 1变亮,L 2变暗D 、L 1变暗,L 2亮度不变10、如图7所示,R 1＝２Ω,Ｒ2＝1０Ω,R 3＝10Ω,A 、Ｂ两端接在电压恒定得电源上,则 [ ]A 、S 断开时,R 1与R 2得功率之比为1∶5B 、Ｓ闭合时通过R １与R 2得电流之比为２∶1C 、S 断开与闭合两情况下,电阻R 1两端得电压之比为2∶1Ｄ、S 断开与闭合两情况下,电阻Ｒ２得功率之比为７∶1２1１、在图8所示得电路中。
串联和并联练习题及答案
-2-
5．图 9 所示的三个电路中，两个电灯是串联的是图 [ ]
6．有两盏电灯和两只开关，要求每一个开关控制一盏电灯，在图 9 所示电路图中，正确的是 []
四、作图题 1．如图 11(a)、(b)所示的元件，在不移动元件位置，将(a)组成串联电路，将(b)组成并联电 路，且 S 控制 L1 和 L2。
11．连接电路时，从电池组的正极开始，顺着电流的方向接线。 （ ） 12．连接电路的过程中，开关断开还是闭合，问题是不大的。 （ ） 13．在整个接线过程中开关应该一直闭合。 （ ） 14．实验结束后，应把开关断开后才拆线。 （ ） 15．拆线时首先把电源相连的导线拆掉。 （ ） 16．短路是电流不经过用电器直接与电源构成回路。 （ ） 17．断路和短路在电路中所起的作用是相同的。 （ ） 18．电路中开关一定接在电荷流入灯泡的前一段导线上。 （ ） 19．电池组中相邻两个电池正、负极相连，这是电池的串联。 （ ） 二、填充题 1．判断下列电路元件的连接是串联还是并联的。 (1)教室里的几盏日光灯是______的。 (2)手电筒里两节干电池是______的。 (3)教室里的一只开关控制一盏电灯，开关和灯是______的。 (4)马路上排成一行的路灯是______的。 (5)节日里大楼周围一排排彩灯是______的。 2．如图 1 所示的电路图中： (1)灯泡 EL1 和 EL2 是______（选填“串联”、“并联”）。 (2)开关 SA1 控制______，开关 SA2 控制______，开关 SA3 控制______。 (3)当开关 SA1、SA2、SA3 都闭合时，EL1 灯泡的灯丝断了，灯泡 EL1______，灯泡 EL2______（选 填“发光”、“不发光”）。 3．图 2 所示的电路图中： (1)灯泡 EL1 和 EL2 是______联。 (2)闭合开关，灯泡 EL1______，灯泡 EL2______（选填“发光”、“不发光”）。 (3)灯泡 EL1 的灯丝断了，闭合开关，灯泡 EL2______（选填“发光按左侧电路图连接成实物图． (要求导线不交叉)
串联并联练习题
串联并联练习题一、选择题1. 在串联电路中，各处电流的关系是：A. 各处电流不同B. 各处电流相同C. 电流与电阻成反比D. 电流与电阻成正比2. 并联电路中，各支路电压的关系是：A. 各支路电压不同B. 各支路电压相同C. 电压与电流成反比D. 电压与电阻成正比3. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻小于各部分电阻中最小的一个C. 总电阻大于各部分电阻中最大的一个D. 总电阻与各部分电阻成反比4. 并联电路中，总电阻的倒数等于各支路电阻倒数之和，这个关系说明：A. 总电阻总是大于任一支路电阻B. 总电阻总是小于任一支路电阻C. 总电阻等于各支路电阻的平均值D. 总电阻与各支路电阻无关5. 当一个电阻从串联电路中移除后，电路中的总电阻将：A. 保持不变B. 变大C. 变小D. 无法确定二、填空题6. 在串联电路中，如果电阻R1=10Ω，R2=20Ω，则总电阻R总=______Ω。
7. 并联电路中，如果电阻R1=10Ω，R2=20Ω，则总电阻R总=______Ω。
8. 串联电路中，总电压U等于各部分电压之和，即U=U1+U2+...+Un，其中U1、U2、...、Un分别是各部分电阻两端的电压。
9. 并联电路中，各支路电流之和等于总电流，即I总=I1+I2+...+In，其中I1、I2、...、In分别是各支路的电流。
10. 串联电路中，如果电流I=2A，则通过每个电阻的电流均为______A。
三、简答题11. 解释为什么在串联电路中，电阻越大，通过该电阻的电压降也越大。
12. 描述在并联电路中，增加一个支路对总电阻的影响，并给出数学表达式。
13. 给出一个实际生活中串联电路的例子，并解释其工作原理。
14. 给出一个实际生活中并联电路的例子，并解释其工作原理。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=4Ω，R2=8Ω，R3=12Ω。
计算电路的总电阻和通过每个电阻的电流，假设电源电压为24V。
串联和并联练习题与加答案
练习题1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。
2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。
3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，＿＿＿＿＿是控制电路的通断的。
4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。
总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿联。
5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。
6、路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
7、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。
8、如图所示电路中，当＿＿＿＿闭合时，L1、L2并联；当＿＿＿＿闭合时，电路会发生短路，损坏电源。
9、下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。
通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。
11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办？请在图中改接一根导线的一端，实现两灯并联。
（在错误的导线上划×，并画出正确的导线）12、电路发生短路故障的原因是（）A、开关未闭合B、导线内部断裂C、电源损坏D、电源两极直接被导线连通13、如下图所示，是一种门铃按钮开关构造的截面图。
