蒸汽采暖系统与热水采暖系统的优缺点分析
第二节蒸汽采暖系统
按照立管的布置特点，蒸汽供暖系统可分为： 单管式 双管式
目前国内绝大多数蒸汽供暖系统采用双管式。
2024/7/31
《建筑装饰设备》
3
二、低压蒸汽采暖系统
1.工作原理：蒸汽锅 炉产生的蒸汽通过供汽 干管、立管及散热设备 支管进入散热器，蒸汽 在散热器中放出热量后 变成凝结水，凝结水经 疏水器沿凝结水管流回 凝结水池，由凝结水泵 将凝结水送回锅炉重新 加热。
11
（4）单管上供下回式 由于立管中汽水同向流动，运行时不会产
生水击现象，该系统适用于多层建筑，可节 约钢材。
单管上供下回式蒸汽采暖系统
2024/7/31
《建筑装饰设备》
12
三、高压蒸汽采暧系统
2024/7/31
《建筑装饰设备》
13
高压蒸汽采暖系统的热媒为相对压力大于70kPa。
1-室外蒸汽管； 2-室内高压蒸汽供热管； 3-室内高压蒸汽供暖管； 4-减压装置； 5-补偿器； 6-疏水器； 7-开式凝水箱； 8-空气管； 9-凝水泵； 10-固定支点； 11-安全阀
2024/7/31
《建筑装饰设备》
16
四.蒸汽与热水采暖系统的比较
（1）蒸汽采暖系统靠水蒸汽凝结成水放出热量，相态发生变化。 蒸汽凝结放出汽化热比水通过温降放出的热量要大得多，因此，对 同样的热负荷，蒸汽采暖所需的蒸汽量要比热水流量少得多。 （2）蒸汽和凝水在系统管路内流动时，其状态参数变化比较大， 还会伴随相态变化。 （3）蒸汽供暖系统散热器热媒平均温度一般都高于热水供暖系统。 因此，对同样热负荷，蒸汽供热要比热水供热节省散热设备的面积， 初投资低。
特点：当蒸汽沿着立管向上 输送时，沿途产生的凝结水由 于重力作用向下流动，与蒸汽 流动的方向正好相反。由于蒸 汽的运动速度较大，会携带许 多水滴向上运动，并撞击在弯 头、阀门等部件上，产生震动 和噪音，这就是常说的水击现 象。
简述蒸汽采暖系统的分类
简述蒸汽采暖系统的分类
蒸汽采暖系统是一种利用蒸汽进行供暖的常见方式，它的结构相对复杂，采用的分类也非常具体，一般可以分为几大类，如分体式蒸汽采暖系统，一体式蒸汽采暖系统和热水蒸汽采暖系统等。
首先，分体式蒸汽采暖系统是将蒸汽锅炉、蒸汽管道、分体采暖器等设备分别设置在房间内，通过传统的管道系统将蒸汽供到每个房间，将全部热量输送到每个房间。
分体式蒸汽采暖系统的最大优势在于可以根据每个房间的不同空气状况进行更精确的温度调节，从而实现节能。
其次，一体式蒸汽采暖系统是将蒸汽锅炉、水泵、蒸汽管道以及采暖器等设备组合在一起，形成一个整体，蒸汽锅炉和水泵以及其它设备都组装到一个系统中，将蒸汽直接注入采暖器内，然后由采暖器来输出热量，实现供暖目的。
一体式蒸汽采暖系统比较集中，操作上比较方便，但是比较依赖于采暖器的技术性能和体积的大小。
最后，热水蒸汽采暖系统是利用蒸汽来加热水，然后由供水泵将水送至各个采暖器，由采暖器将热量传输至房间内部，实现供暖目的。
热水蒸汽采暖系统具有热效果好、安装简单、价格低廉等特点，受到了广大使用者的青睐。
总之，蒸汽采暖系统结构复杂，根据不同应用客户、房间环境等可以进行不同类型的选择，其中包括分体式蒸汽采暖系统、一体式蒸汽采暖系统以及热水蒸汽采暖系统等。
浅谈采暖系统的分类及各类形式的选用
采暖系统确实是设在建筑物内部向建筑物输入必然的热量以维持建筑物内部要求的温度，知足生活和各类工作环境对温度的要求的系统。
笔者以为在采暖设计中第一需对各类采暖系统的特点比较熟悉，然后在实际工程中才能设计出合理的系统，达到建筑物对室内温度的要求。
采暖系统总的来讲可分为热水散热器采暖系统，蒸汽散热器采暖系统，辐射采暖系统，热风度暖系统。
在这几个大的分类系统中，每一个系统又可分为几种形式，每种形式又有各自不同的适应场所。
现就对这几种系统形式谈一下自己的熟悉。
热水散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。
按供水温度分类，可分为高温水采暖系统和低温水采暖系统。
高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。
按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。
按散热器的连接方式，可分为垂直式与水平式系统。
按连接散热器的管道数量分类可分为单管系统与双管系统。
按并联环路水的流程分类，可分为同程式系统与异程式系统。
蒸汽采暖系统依照供汽压力可分为高压蒸汽采暖系统、低压蒸汽采暖系统和真空蒸汽采暖系统。
依照立管的数量可分为单管蒸汽采暖系统和双管蒸汽采暖系统。
依照蒸汽干管的位置可分为上供式、中供式和下供式。
依照凝结水回收动力可分为重力回水和机械回水。
辐射采暖系统按热媒种类可分为低温热水辐射采暖，中温热水辐射采暖，高温热水辐射采暖，电热式和燃气式。
热风度暖可分为集中送风，管道送风，悬挂式和落地式暖风机等形式。
热水散热器采暖系统一样用于民用建筑中。
下面就其各类形式特点及适用处所加以一一说明。
重力循环系统不需要外来动力，它是靠供回水的密度差产生的压力差作为循环动力，因此作用压头小，所需管径大，但运行时无噪声，治理简单。
只适用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。
机械循环的循环动力来自水泵，它适用于大中型集中供热的建筑。
简述蒸汽采暖系统的特点
简述蒸汽采暖系统的特点一、引言蒸汽采暖系统是一种常见的供暖方式，它通过将水加热成蒸汽，然后将蒸汽输送到各个供暖设备中，实现室内空气的加热。
本文将从以下几个方面详细介绍蒸汽采暖系统的特点。
二、工作原理1. 蒸汽发生器：将水加热成蒸汽。
2. 输送管道：将蒸汽输送到各个供暖设备中。
3. 供暖设备：利用蒸汽进行加热。
三、特点1. 稳定性好：由于蒸汽具有稳定的温度和压力，因此在运行过程中不会出现温度和压力波动较大的情况，从而保证了供暖效果的稳定性。
2. 效率高：由于蒸汽具有高温高压的特点，因此可以快速地将室内空气加热至所需温度，从而提高了供暖效率。
3. 节能环保：与传统的采暖方式相比，蒸汽采暖系统可以节约能源，并且不会产生废气和污染物，具有较好的环保性能。
4. 维护成本低：蒸汽采暖系统的设备较为简单，维护成本相对较低，而且不需要进行常规的清洗和维修。
5. 适用性广：蒸汽采暖系统适用于各种建筑物，包括住宅、商业建筑和工业建筑等。
四、优缺点1. 优点：（1）稳定性好；（2）效率高；（3）节能环保；（4）维护成本低；（5）适用性广。
2. 缺点：（1）设备投资较大；（2）需要专业人员进行安装和维护；（3）管道漏气问题需要及时处理。
五、应用案例蒸汽采暖系统在各种建筑物中得到了广泛应用。
例如，在医院中，蒸汽采暖系统可以为手术室、病房等区域提供稳定的温度和湿度；在工厂中，蒸汽采暖系统可以为生产车间、办公区域等提供舒适的工作环境。
六、结论蒸汽采暖系统是一种稳定性好、效率高、节能环保的供暖方式，具有较强的适用性和广泛的应用前景。
在实际应用中，需要注意设备的安装和维护，及时处理管道漏气等问题，以保证系统的正常运行。
简述蒸汽采暖系统的分类
简述蒸汽采暖系统的分类
蒸汽采暖系统是一种最近被广泛使用的采暖方式，它可以把蒸汽转换成室内采暖的热能，提供便捷、安全和可控的采暖功能。
蒸汽采暖系统一般可以将分为两大类：天然蒸汽采暖系统和热水采暖系统。
天然蒸汽采暖系统采用天然蒸汽，通过管道将蒸汽输送到蒸汽采暖装置，再将蒸汽转化为室内采暖热能。
这种系统有许多优点：使用简单，只需要将天然蒸汽进行加热就可以了；天然蒸汽具有更高的温度，热能更有效，更环保；由于采用的是天然蒸汽，所以不需要担心蒸汽的供应，安装简单易行。
蒸汽采暖系统还具有可调节、安全可靠的特点，减少了危险的可能性，更加安全。
热水采暖系统和天然蒸汽采暖系统有很大的不同，它通过加热把水转换成室内采暖热能。
热水采暖系统需要设置高温水供给装置，如热水炉或热水箱，这样就可以使室内高温水供应，从而提供室内采暖功能。
相对于天然蒸汽采暖系统而言，热水采暖系统的优点是安装和维护更为简单，可在任何时候方便安装，而且操作成本也更低廉。
而在热水采暖系统相对于天然蒸汽采暖系统更加现代化的时候，也有弱点。
首先，加热水的温度较低，采暖效率比天然蒸汽采暖系统要低；其次，换热器在使用时需要保持干净，否则容易因堵塞而影响正常采暖；此外，由于采用热水，还需要经常更换加热水，需要增加管理和维护成本。
综上所述，蒸汽采暖系统可以分为天然蒸汽采暖系统和热水采暖系统。
天然蒸汽采暖系统的优点是使用简单，安全可靠，热能更有效；
而热水采暖系统则更加现代化，安装、维护较为简单。
但是，热水采暖系统采暖效率比天然蒸汽采暖系统要低，换热器要保持清洁，而且需要经常更换热水，增加管理和维护成本。

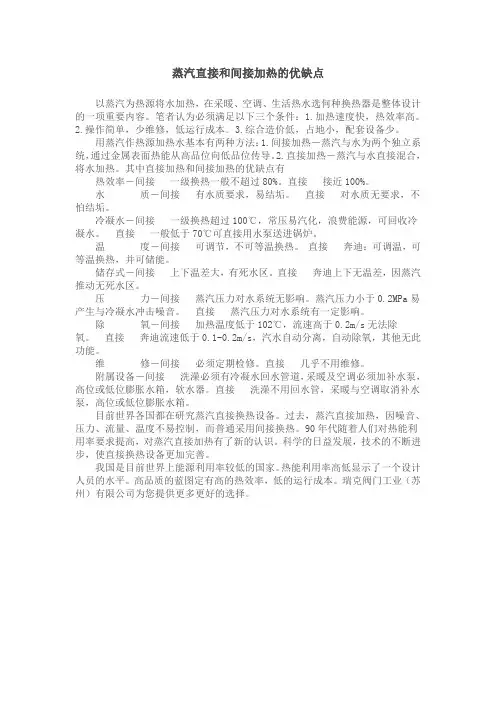

蒸汽直接加热和间接加热的优缺点
蒸汽直接和间接加热的优缺点以蒸汽为热源将水加热，在采暖、空调、生活热水选何种换热器是整体设计的一项重要内容。
笔者认为必须满足以下三个条件：1.加热速度快，热效率高。
2.操作简单，少维修，低运行成本。
3.综合造价低，占地小，配套设备少。
用蒸汽作热源加热水基本有两种方法：1.间接加热―蒸汽与水为两个独立系统，通过金属表面热能从高品位向低品位传导。
2.直接加热―蒸汽与水直接混合，将水加热。
其中直接加热和间接加热的优缺点有热效率―间接一级换热一般不超过80%。
直接接近100%。
水质―间接有水质要求，易结垢。
直接对水质无要求，不怕结垢。
冷凝水―间接一级换热超过100℃，常压易汽化，浪费能源，可回收冷凝水。
直接一般低于70℃可直接用水泵送进锅炉。
温度―间接可调节，不可等温换热。
直接奔迪：可调温，可等温换热，并可储能。
储存式―间接上下温差大，有死水区。
直接奔迪上下无温差，因蒸汽推动无死水区。
压力―间接蒸汽压力对水系统无影响。
蒸汽压力小于0.2MPa易产生与冷凝水冲击噪音。
直接蒸汽压力对水系统有一定影响。
除氧―间接加热温度低于102℃，流速高于0.2m/s无法除氧。
直接奔迪流速低于0.1-0.2m/s，汽水自动分离，自动除氧，其他无此功能。
维修―间接必须定期检修。
直接几乎不用维修。
附属设备―间接洗澡必须有冷凝水回水管道，采暖及空调必须加补水泵，高位或低位膨胀水箱，软水器。
直接洗澡不用回水管，采暖与空调取消补水泵，高位或低位膨胀水箱。
目前世界各国都在研究蒸汽直接换热设备。
过去，蒸汽直接加热，因噪音、压力、流量、温度不易控制，而普通采用间接换热。
90年代随着人们对热能利用率要求提高，对蒸汽直接加热有了新的认识。
科学的日益发展，技术的不断进步，使直接换热设备更加完善。
我国是目前世界上能源利用率较低的国家。
热能利用率高低显示了一个设计人员的水平。
高品质的蓝图定有高的热效率，低的运行成本。
瑞克阀门工业（苏州）有限公司为您提供更多更好的选择。
《暖通空调》复习答案2023年修改整理
（0757）《暖通空调》复习考虑题答案一、填空题1、集中采暖系统要紧由热源、输送管网和散热设备三部分组成。
2、依照供暖系统散热方式不同，要紧可分为对流供温顺辐射供暖。
3、以对流换热为要紧方式的供暖，称为对流供暖。
4、辐射供暖是以辐射传热为主的一种供暖方式。
5、利用热空气作为热媒，向室内供给热量的供暖系统，称为热风供暖系统。
6、机械循环热水采暖系统与自然循环热水采暖系统的要紧区别是在系统中设置了循环水泵，要紧靠水泵的机械能使水在系统中强制循环。
7、蒸汽采暖系统按干管布置方式的不同，可分为上供式、中供式和下供式蒸汽采暖系统。
8、蒸汽采暖系统按立管布置特点的不同，可分为单管式和双管式蒸汽采暖系统。
9、蒸汽采暖系统按回水动力的不同，可分为重力回水和机械回水蒸汽采暖系统两种形式。
10、集中供热系统都是由热源、供热管网和热用户三大部分组成。
11、热负荷概算法一般有两种：单位面积热指标法和单位体积热指标法。
12、我国目前常用的铸铁柱型散热器类型要紧有二柱M-132、四柱、五柱三种类型13、最常用的疏水器要紧有机械型疏水器、热动力型疏水器和热静力型疏水器三种。
14、按照通风系统的作用动力可分为自然通风和机械通风。
15、通风房子气流组织的常用形式有：上送下排、下送上排、中间送上下排等。
16、局部排风系统由排风罩、风管、净化设备和风机等组成。
17、有害气体的净化方法有燃烧法、冷凝法、汲取法和吸附法。
18、自然通风可分为有组织的自然通风，管道式自然通风和渗透通风等形式。
19、风机的基本性能参数有风量、风压、轴功率、有效功率、效率、转数。
20、常见的避风天窗有矩形天窗、下沉式天窗、曲线形天窗等形式。
21、通风系统常用设计计算方法是假定流速法。
22、一般把为生产或科学实验过程服务的空调称为工艺性空调，而把为保证人体舒适的空调称为舒适性空调。
23、夏季空调室外计算干球温度应采纳历年平均每年不保证50h的干球温度。
24、夏季空调室外计算湿球温度应采纳历年平均每年不保证50h的湿球温度。
蒸汽采暖
蒸汽采暖蒸汽采暖也就是蒸汽供热系统，城市集中供热系统中用水为供热介质，以蒸汽的形态，从热源携带热量，经过热网送至用户。
靠蒸汽本身的压力输送，每公里压降约为0.1兆帕，中国热电厂所供蒸汽的参数多为0.8-1.3兆帕，供汽距离一般在3-4公里以内。
蒸汽供热易满足多种工艺生产用热的需要；蒸汽的比重小，在高层建筑中不致产生过大的静压力；在管道中的流速比水大，一般为25-40米/秒；供热系统易于迅速启动；在换热设备中传热效率较高。
但蒸汽在输送和使用过程中热能及热介质损失较多，热源所需补给水不仅量大，而且水质要求也比热网补给水的要求高。
1 蒸汽供热管网的系统节能技术蒸汽供热管网的系统节能技术主要由两个关健产品所组成。
1）凝结水回收器适用于电力、化工、石油、冶金、机械、建材、交通运输、轻工、纺织、橡胶等工业部门及宾馆、医院、商场、写字楼等单位的蒸汽锅炉实现高温凝结水和二次汽回收利用。
也适用于蒸汽采暧和中央空调溴化锂制冷系统。
2）低位热力除氧器适用于蒸汽锅炉和热水锅炉高标准除氧。
2 主要技术内容2.1 基本原理2.1.1 凝结水回收器具有五个创造性：除污装置、自动调压装置、汽蚀消除装置、水泵最佳流态和自控。
在保证正常回水的情况下，适当提高调压装置的特制阀门压力，一是有利于闪蒸在容器内的二次凝结，回收二次汽；二是二次汽向水面施压，保证水泵防汽蚀必需的正压水头；三是形成闭式压力系统，保证设备及管道内无氧腐蚀。
2.1.2 低位热力除氧器第一级，形成数个“圆锥形水膜裙”与上升的蒸汽产生强烈的热交换，氧气基本被除净。
第二级，篦栅和网波填层除氧，当进水条件差（水温低、含氧多、水量波幅大）时，除氧器仍正常工作。
第三级，水箱内再沸腾除氧。
2.2 技术关健2.2.1 凝结水回收器的自动调压装置和汽蚀一消蚀装置配合应用，有效地解决了水泵汽蚀“泵癌”的世界难题。
2.2.2 低位热力除氧器充分利用二次经汽蚀削除装置，有效地解决了水泵汽蚀“泵癌”世界难题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽采暖系统与热水采暖系统的优缺点分析
蒸汽采暖系统与热水采暖系统的优缺点分析
蒸汽采暖的概念：
它是以蒸汽为热媒进行采暖的一种方式。
水在锅炉的锅筒内加热蒸发，在锅筒的上部空间因不断地加热蒸发而变成饱和蒸汽和过热蒸汽。
当
锅筒内空间达到一定的压力，将具有一定压力的蒸汽通过管道输送到
散热设备称为蒸汽采暖。
蒸汽采暖系统的优点：
(1)热媒温度度，热效率高，又蒸汽在管内允许流速较大，所以可节省
管材和散热器的数量。
(2)由于蒸汽密度比水小用于高层建筑采暖，底层散热器不会出现超压
现象。
(3)因蒸汽是靠自身蒸汽压力输送到系统中去的，凝结水靠其管道坡度
及疏水器余压流至凝结水箱(或池)内。
节省了输送介质的动力设备的
投资和运行中电耗的费用，易于管理。
蒸汽采暖系统的缺点：
(1)因管道和散热器表面温度高(尤其高压蒸汽)，灰尘聚积后易产生升
华现象并产生异味。
污染室内空气，容易烫伤人。
(2)蒸汽采暖可使室内空气干燥，热惰性较小。
室温随供暖间歇波动较大，骤冷骤热易使管件和散热器连接处泄漏，维修量较大。
(3)因系统的泄漏、锅炉运行时的排污、疏水器漏汽、凝结水回收率低
等因素造成无效热损失较大。
(４)系统停运时，系统充满空气，易造成管内壁腐蚀，缩短使用寿命。
热水采暖系统的优点：
(1)因热媒温度较低，室内卫生条件较好，而系统水容量大。
室温波动较小，人有舒适感，不燥热。
(2)系统不易泄漏，无效热损失少，因此燃料消耗量较低。
(3)不管系统运行与否，管内均充满水，空气氧化腐蚀较小，管道使用寿命较长。
(4)可在锅炉房(或换热站)内，根据室外温度变化，集中调节供水温度和循环流量，以满足室温恒定要求，因此供暖的质量较高。
(5)易于维修管理，泄漏少。
热水采暖系统的缺点：
(1)系统在停运时，系统静水压力较大。
在高层建筑内，底层散热器易发生超压现象。
(2)热水系统是靠水泵来克服系统阻力而循环的，因系统水容量大，因此循环水泵的功率大，耗电量多，增加运行费用。
(3)当采用热水采暖时，管内流速不宜过大，因流速过大会增加摩擦阻力损失而加大循环动力，因此管径选择应满足在规定的流速值之内，管径比蒸汽采暖偏大。
室内蒸汽采暖系统通暖应注意事项：
(1)蒸汽采暖通暖时，应逐渐打开蒸汽入口阀门，让蒸汽逐渐进入系统进行暖管。
温度较高的蒸汽如流速过大，使管道骤热而伸缩不利。
也易使空气来不及排出而出现水击。
(2)蒸汽进入后很快即冷凝成凝结水，此时应打开凝结水干管的疏水器组的旁通阀迅速排除凝结水，然后再逐渐开大蒸汽阀门。
旁通管冒汽后，关闭旁通管阀门，疏水器组正常工作。
(3)应逐组打开散热器手动排气阀排除散热器内的空气，打开凝结水或绕门弯处的排气阀进行系统排气。
(4)系统运行时，应注意检查疏水器工作是否正常，检查凝结水流回凝结水箱的流量及通畅程度。
疏水正常即可保证蒸汽系统运行正常。
小编小结：综上所述，一般对室内温度要求较为恒定舒适的民用及公共建筑多采用热水采暖，而对室内要求升温较快、人们停留时间较为集中、或停留时间不长的公共建筑场所等采用蒸汽采暖，不同的采暖方式应用于适合的环境，才能达到所应有的效果。
