低硼硅玻璃瓶与中硼硅玻璃瓶
低硼硅玻璃瓶与中硼硅玻璃瓶
低硼硅玻璃是上世纪60年代为了满足国内医药行业的快速发展，而研制出的基本满足当时药品使用要求的产品，由于这类玻璃材质适应国内的生产设备和工艺，且成本低、产量高，基本上满足了当时我国药品产量的需求，所以这类产品在我国沿用至今，但实质上低硼硅玻璃只能是药用中性玻璃降低档次、质量和性能的替代品。
中性硼硅玻璃于1997年在ISO12775正常大规模生产的玻璃按成份分类及其试方法导则中首次提出，我国于2000年制定药用玻璃按成份分类及其试验方法标准草案中首先采用。
由于这种玻璃化学稳定性好、软化点又较低，是药用玻璃的首选品种。
经过药用玻璃行业的共同努力，现在我国不但大量进口中性硼硅玻璃管制作各种药用包装瓶，而且我国也有自己生产的中性硼硅玻璃药包材产品。
为此中性硼硅玻璃药包材产品标准与高硼硅玻璃药包材产品分别立项，有利于我国高质量药包材的发展。
目前国内药厂使用的西林瓶普遍是低硼硅玻璃，不符合国际中性玻璃要求，质量较差，玻璃屑较多且及存在脱片现象，有时还会对药物产生影响。
中硼玻璃由于材质好,价格相对较高.但对药物影响极小，国外早已淘汰了低硼硅玻璃容器，而选用中硼玻璃容器。
低硼硅玻璃中含有B2O3的量≥5.0%、<8.0%（g/g），线膨胀
系数为6.2-7.5；中硼硅玻璃中B2O3的含量为8-12%（g/g），线膨胀系数为4-5.与低硼硅玻璃相比，中性硼硅玻璃具有优异的化学稳定性、抗热性。
例如：经过高温的灭菌隧道时，中硼硅玻璃制成的西林瓶更不易发生碎瓶等现象。
低硼与中硼的区别：
1.最重要的区别是其化学性能：低硼硅小瓶的内表面耐水国家标准是
2.6mm，中硼硅小瓶内表面耐水国家标准是1.3mm，简单说“耐水”就是小瓶在制瓶厂后续加工过程中吸附在小瓶内壁上钾钠等的有害的碱性氧化物，氧化物越少耐水就越好，耐水好对药的PH，酸碱度，澄明度，稳定性等各种指标就非常好。
2.物理性能：中硼小瓶尺寸公差非常小如16管外径公差标准是正负0.14mm，色泽晶莹剔透，强度非常好,与生产设备更好匹配；低硼硅公差大且批批之间不稳定，如16管外径公差正负标准是0.3mm，颜色较暗偏绿，很难与进口设备或高端设备相匹配。
中硼硅玻璃简介演示
化工领域
在化工领域，中硼硅玻璃也被用作各种化学试剂和溶液的 包装材料。
电子领域
在电子工业中，中硼硅玻璃可用于制造高要求的电子元件 和显示器组件，因为其具有较好的耐热冲击性和电气性能 。
其他领域
包括实验室器皿、高级餐具、炊具等领域，中硼硅玻璃也 有广泛应用，这主要得益于其高强度、高耐热及优良的化 学稳定性。
物理性能
高强度
中硼硅玻璃具有高的抗拉强度和抗压强度，使其具有较好的耐冲击性，不易破碎。
低热膨胀系数
中硼硅玻璃的热膨胀系数较低，这意味着它在温度变化时能保持较好的尺寸稳定性，适用于各种精密 仪器和设备。
化学稳定性
耐酸碱性
中硼硅玻璃对大部分酸、碱溶液具有较 好的稳定性，不易被腐蚀，因此适用于 各种化学实验室器皿。
耐高压
中硼硅玻璃具有较高的抗压强度，能在高压 环境下保持稳定，适用于高压容器等设备。
耐高温
中硼硅玻璃的耐高温性能优异，能在高温环 境下长时间使用而不失去其性能，适用于各
种高温工艺。
环保与安全性
要点一
无毒无害
中硼硅玻璃的成分中不含有对人体有害的物质，是一种绿 色环保的材料。
要点二
可回收利用
中硼硅玻璃可回收再利用，降低资源消耗，有利于可持续 发展。同时，其回收过程也不会对环境造成污染。
04
中硼硅玻璃的市场前景 应用拓展
医药包装领域的需求
药品安全性要求
中硼硅玻璃具有优异的化学稳定 性和耐药品侵蚀性，确保药品在 存储和使用过程中的稳定性，满 足医药品对包装材料的高要求。
高纯度要求
中硼硅玻璃的纯度较高，有效降低 药品与包装材料之间的相互作用， 保证药品的疗效和安全性。
市场需求增长
低硼硅 西林瓶 标准

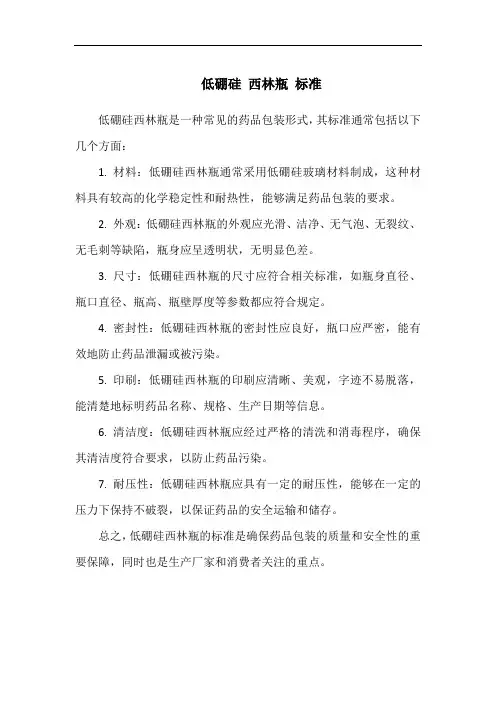

低硼硅西林瓶标准
低硼硅西林瓶是一种常见的药品包装形式，其标准通常包括以下几个方面：
1. 材料：低硼硅西林瓶通常采用低硼硅玻璃材料制成，这种材料具有较高的化学稳定性和耐热性，能够满足药品包装的要求。
2. 外观：低硼硅西林瓶的外观应光滑、洁净、无气泡、无裂纹、无毛刺等缺陷，瓶身应呈透明状，无明显色差。
3. 尺寸：低硼硅西林瓶的尺寸应符合相关标准，如瓶身直径、瓶口直径、瓶高、瓶壁厚度等参数都应符合规定。
4. 密封性：低硼硅西林瓶的密封性应良好，瓶口应严密，能有效地防止药品泄漏或被污染。
5. 印刷：低硼硅西林瓶的印刷应清晰、美观，字迹不易脱落，能清楚地标明药品名称、规格、生产日期等信息。
6. 清洁度：低硼硅西林瓶应经过严格的清洗和消毒程序，确保其清洁度符合要求，以防止药品污染。
7. 耐压性：低硼硅西林瓶应具有一定的耐压性，能够在一定的压力下保持不破裂，以保证药品的安全运输和储存。
总之，低硼硅西林瓶的标准是确保药品包装的质量和安全性的重要保障，同时也是生产厂家和消费者关注的重点。
低硼硅玻璃的用途
低硼硅玻璃的用途
低硼硅玻璃具有较低的硼含量，主要用于下述用途：
1. 光学应用：低硼硅玻璃在光学领域应用广泛，例如用于制造光学元件、光学镜片、光纤、激光器窗口等。
2. 太阳能应用：低硼硅玻璃透光性好，热膨胀系数小，用于制造太阳能电池板的电池背板和封装玻璃。
3. 化学实验器皿：低硼硅玻璃具有较好的耐热性和耐腐蚀性，被广泛应用于化学实验室中的试管、烧杯、量筒等实验器皿。
4. 医疗器械：低硼硅玻璃具有较好的生物相容性，用于制造医疗器械、药瓶、注射器等。
5. 电子领域：低硼硅玻璃可用于制造电子器件的基板、触摸屏、显示器面板等。
6. 液晶显示器：低硼硅玻璃在液晶显示器中用作液晶面板的基板，具有良好的平面度和光学性能。
总之，由于低硼硅玻璃具有较低的硼含量和优良的物理性能，其在光学、电子、太阳能等领域具有广泛的应用前景和市场需求。
低硼硅中硼硅安瓿瓶支持安全操作规定

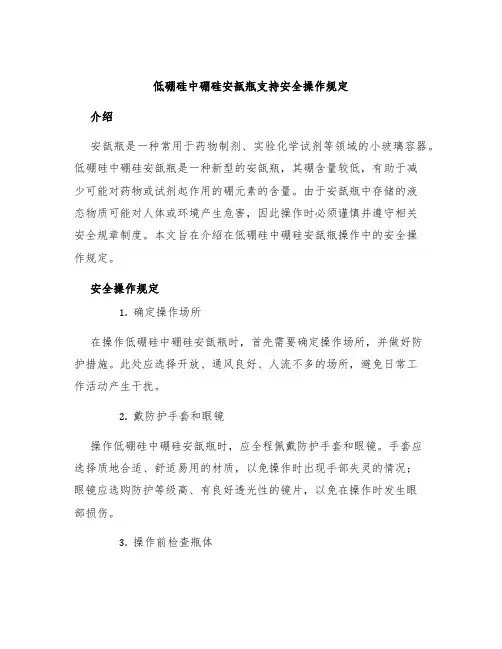

低硼硅中硼硅安瓿瓶支持安全操作规定介绍安瓿瓶是一种常用于药物制剂、实验化学试剂等领域的小玻璃容器。
低硼硅中硼硅安瓿瓶是一种新型的安瓿瓶，其硼含量较低，有助于减少可能对药物或试剂起作用的硼元素的含量。
由于安瓿瓶中存储的液态物质可能对人体或环境产生危害，因此操作时必须谨慎并遵守相关安全规章制度。
本文旨在介绍在低硼硅中硼硅安瓿瓶操作中的安全操作规定。
安全操作规定1.确定操作场所在操作低硼硅中硼硅安瓿瓶时，首先需要确定操作场所，并做好防护措施。
此处应选择开放、通风良好、人流不多的场所，避免日常工作活动产生干扰。
2.戴防护手套和眼镜操作低硼硅中硼硅安瓿瓶时，应全程佩戴防护手套和眼镜。
手套应选择质地合适、舒适易用的材质，以免操作时出现手部失灵的情况；眼镜应选购防护等级高、有良好透光性的镜片，以免在操作时发生眼部损伤。
3.操作前检查瓶体操作开始前应检查瓶体是否完好，检查瓶体有无裂纹、缺口、污垢等，确认无异常才能进行操作。
若发现瓶体有异常，应及时更换新的安瓿瓶。
4.观察物质操作低硼硅中硼硅安瓿瓶时，应注意观察存储物质。
若发现物质呈现异色、异味或者出现异常现象，应立即停止操作，并进行相关处理。
5.遵守容量限制在操作低硼硅中硼硅安瓿瓶时，应注意容量限制。
容器容量应当和需要存储的物质体积对应，不应将过多或不适宜使用的物质存放于安瓿瓶内。
6.避免暴力操作操作低硼硅中硼硅安瓿瓶时，应避免暴力操作，如猛摇、抛掷，以免安瓿瓶破损、液体飞溅等危险事件发生。
7.妥善处理废弃物操作低硼硅中硼硅安瓿瓶时，在使用完毕后，应妥善处理废弃物。
废弃物应分类储存，并上报有关部门进行专门处理。
结论为了确保操作低硼硅中硼硅安瓿瓶具有安全可靠的效果，我们必须始终遵守上述操作规定。
通过科学的、谨慎的操作方式，可以保证安瓿瓶操作过程中的安全，减少潜在的安全隐患，更好的保护人体和环境。
低硼硅与中硼硅区别
低硼硅与中硼硅安瓿瓶的区别1.最重要的区别是其化学性能：低硼硅小瓶的内表面耐水国家标准是2.6mm，中硼硅小瓶内表面耐水国家标准是1.3mm，简单说“耐水”就是小瓶在制瓶厂后续加工过程中吸附在小瓶内壁上钾钠等的有害的碱性氧化物，氧化物越少耐水就越好，耐水好对药的PH，酸碱度，澄明度，稳定性等各种指标就非常好。
2.物理性能：中硼小瓶尺寸公差非常小，如16管外径公差标准是正负0.14mm，色泽晶莹剔透，强度非常好,与生产设备更好匹配；低硼硅公差大且批批之间不稳定，如16管外径公差正负标准是0.3mm，颜色偏绿，很难与进口设备或高端设备相匹配。
1、鉴别中性玻璃与低硼硅玻璃、钠钙玻璃的主要区别是其具有很好的热稳定性和化学稳定性，在线热膨胀系数和三氧化二硼的含量上与高硼硅玻璃也不相同。
据此，鉴别的项目定为：（1）线热膨胀系数：是玻璃的主要物理性能之一，它决定了玻璃的热稳定性，即玻璃能承受温度剧变的能力，而且线热膨胀系数主要是由玻璃的化学成分决定的。
因此，把线热膨胀系数作为鉴别的性能，即可控制玻璃的使用性能，又能反映出玻璃成分的类型。
现将中性玻璃的线热膨胀系数定为不大于5×10-6K-1(20℃~300℃).（2）三氧化二硼的含量：它是提高玻璃热稳定性和化学稳定性的主要成分，而且在一定的范围内，随着其含量的提高，玻璃的性能越好。
因此，把三氧化二硼含量的测定作为鉴别的项目，即可控制玻璃的使用性能，又能反映出玻璃成分的类型。
现将中性玻璃中B2O3的含量定为不小于8%（g/g）。
2、121℃颗粒法耐水性方法采用玻璃颗粒在121℃耐水性的测定法和分级（YBB00252003），指标根据材质性能定为1级。
控制玻璃材质的化学稳定性。
3、98℃颗粒法耐水性方法采用玻璃颗粒在98℃耐水性测定法（YBB00362004）进行测定。
98℃颗粒法耐水性是国际上广泛应用于检验玻璃耐水性能等级的重要方法，分级细，范围广。
中性玻璃材质应符合HGB1级的要求。
中硼硅玻璃瓶检测标准
1、目的明确中硼硅玻璃模制注射剂瓶的检测规程。
2、范围适用于中硼硅玻璃模制注射剂瓶的检测。
3、职责QC人员负责执行、QC 主管负责监督。
4、程序4.1外观取本品适量，在自然光线明亮处，正视目测。
应无色透明或棕色透明；表面应光洁、平整，不应有明显的玻璃缺陷；任何部位不得有裂纹。
4.2规格尺寸取本品适量，用量计工具对瓶子进行计量，应符合标准。
表1 中硼硅玻璃模制注射剂瓶尺寸要求（单位：mm）4.3鉴别4.3.1线热膨胀系数取本品适量，照平均线热膨胀系数测定法测定，应为（3.5～6.1）X10-6K-1（20～300℃）。
注：见原厂出厂检验报告。
4.3.2三氧化二硼含量取本品适量，照三氧化二硼测定法测定，含三氧化二硼应不得小于8%。
注：见原厂出厂检验报告。
4.4合缝线取本品适量，用游标卡尺检测，瓶口合缝线按凸出测量不得过0.1mm，其它部位合缝线测量不得过0.2mm。
注：见原厂出厂检验报告。
4.5 121℃颗粒耐水性取本品适量，照玻璃颗粒在121℃耐水性测定法和分级测定，应符合1级。
注：见原厂出厂检验报告。
4.6 98℃颗粒耐水性取本品适量，照玻璃颗粒在98℃耐水性测定法和分级测定，应符合HGB1级。
注：见原厂出厂检验报告。
4.7内表面耐水性取本品适量，照121℃内表面耐水性测定法和分级测定，应符合HC1级。
注：见原厂出厂检验报告。
4.8耐酸性取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法第一法测定，应符合1级；注：见原厂出厂检验报告。
4.9耐碱性取本品适量，照玻璃耐沸腾混合碱水溶液浸蚀性测定法测定，应不低于2级。
注：见原厂出厂检验报告。
4.10耐热冲击取本品适量，照热冲击和热冲击强度测定法第一法测定，经受60℃温差的热震试验后不得破裂。
注：见原厂出厂检验报告。
4.11耐内压力取本品适量，照耐内压力测定法第一法测定，经受0.6Mpa的内压力试验后不得破裂。
注：见原厂出厂检验报告。
4.12内应力取本品适量，照内应力测定法测定，退火后的最大永久应力造成的光程差不得超过40nm/mm。
中硼硅玻璃管制注射剂瓶生产流程
中硼硅玻璃管制注射剂瓶生产流程随着医疗技术的不断发展和人们对健康的重视，注射剂的使用越来越广泛。
而中硼硅玻璃管制注射剂瓶作为一种高质量的包装材料，其生产流程备受关注。
本文将介绍中硼硅玻璃管制注射剂瓶的生产流程，让读者了解其制作过程和质量控制。
一、原材料准备中硼硅玻璃管制注射剂瓶的制作主要使用中硼硅玻璃作为原材料。
首先，需要准备高纯度的硅石、硼砂和石英砂作为主要原料。
同时，还需要添加适量的助剂，如氧化铝、氧化锌等，以提高玻璃的熔融性和稳定性。
二、熔融成型将准备好的原材料按照一定的比例投入到高温电炉中进行熔融。
熔融过程需要严格控制温度，以保证玻璃的成分均匀和质量稳定。
在熔融的同时，通过控制炉内的气氛和温度来去除杂质和气泡，以确保玻璃的纯净度和透明度。
三、成型和退火熔融的玻璃液经过成型工艺，通过注射成型或吹塑成型的方式制成玻璃管。
然后，将玻璃管进行退火处理，以消除内部应力和改善玻璃的物理性能。
退火温度和时间需要根据具体要求进行调整，以保证玻璃的稳定性和可靠性。
四、质量检测在中硼硅玻璃管制注射剂瓶生产流程中，质量检测是一个非常重要的环节。
通过对玻璃管的外观、尺寸、壁厚等进行检测，以确保产品的合格率和一致性。
同时，还需要进行化学性能和机械性能的测试，以满足注射剂包装的要求。
五、清洁和包装经过质量检测合格的中硼硅玻璃管制注射剂瓶需要进行清洁和包装。
清洁过程包括洗净玻璃管内外表面的灰尘和污染物，以确保产品的洁净度和卫生性。
然后，将玻璃管装入特殊的包装盒中，以保护产品免受外界环境的影响。
六、成品检验和质量控制在生产流程的最后阶段，还需要对成品进行全面的检验和质量控制。
通过对产品的外观、尺寸、容量等进行检测，以确保产品的合格率和可靠性。
同时，还需要进行一系列的物理性能和化学性能测试，以满足注射剂包装的要求。
总结中硼硅玻璃管制注射剂瓶的生产流程包括原材料准备、熔融成型、成型和退火、质量检测、清洁和包装、成品检验和质量控制等多个环节。
低硼硅玻璃管制注射剂瓶质量标准
低硼硅玻璃管制注射剂瓶质量标准【低硼硅玻璃管制注射剂瓶质量标准解读】1. 低硼硅玻璃管制注射剂瓶的重要性在医药行业中，注射剂瓶是常见的药品包装容器，而低硼硅玻璃管制注射剂瓶因其优异的化学性能和优良的耐热性能，被广泛应用于制药领域。
然而，由于注射剂液体对包装容器材料的特殊要求，关于低硼硅玻璃管制注射剂瓶的质量标准显得尤为重要。
2. 低硼硅玻璃管制注射剂瓶质量标准的必要性注射剂瓶作为直接接触药物的容器，其质量直接关系到药品的安全性和有效性。
建立和实施严格的低硼硅玻璃管制注射剂瓶质量标准，不仅有助于确保药品包装的质量和安全，同时也是医药行业质量管理的重要环节。
3. 低硼硅玻璃管制注射剂瓶的质量标准内容（1）外观质量：低硼硅玻璃管制注射剂瓶的外观应该无明显瑕疵，如气泡、裂纹、破损等。
（2）物理性能：包括强度、耐热性、抗冲击性等方面的要求，以保证瓶体在生产、包装、运输和使用过程中不易发生损坏。
（3）化学性能：要求低硼硅玻璃管制注射剂瓶不得与药品发生化学反应，不得对药品产生污染。
（4）透明度和色度：要求透明度高，色度符合要求，以确保药品的溶解度和药液的清晰度。
（5）密封性能：要求低硼硅玻璃管制注射剂瓶与瓶塞的密合性良好，能够有效防止药品泄露和外界污染。
4. 低硼硅玻璃管制注射剂瓶质量标准的国际认可与标准体系目前，国际上对低硼硅玻璃管制注射剂瓶质量标准的相关规定较为完善，如欧洲药典、美国药典等均有详细规定。
ISO标准组织也发布了一系列关于注射剂瓶的国际标准，为低硼硅玻璃管制注射剂瓶的质量标准提供了参考和指导。
5. 个人观点与总结低硼硅玻璃管制注射剂瓶质量标准的建立和实施，对保障药品质量和患者安全具有重要意义。
在制定和执行质量标准的过程中，需要充分考虑注射剂瓶在制备、储存、配送和使用中可能遇到的各种情况，并且不断更新和完善标准内容，以适应医药行业发展的需求。
低硼硅玻璃管制注射剂瓶质量标准的制定和实施是医药行业质量管理工作的一个方面，需要药企、监管部门、科研机构等多方合作，不断完善标准体系，确保药品包装质量和患者用药安全。
几种材质管制玻璃的理化性能
管制硼硅玻璃的理化性能低硼硅玻璃含硼量偏低，所以线热膨胀系数大，这样在强度、抗热震、耐冷冻等方面都不如中性玻璃，在实际使用中表现为：1、产生少量脱片，在药液中呈鱼鳞状、松针状。
2、瓶子在使用过程中容易破裂（特别是冻干制剂）。
另外，低硼硅玻璃在熔制时加入了较多的氧化钠，这样可释放的钠离子就相对较多，在药品与玻璃的接触中导致稳定性和相容性的问题。
由于低硼硅玻璃材质较差，所以反映在内表面耐水性也较差，中性硼硅玻璃为HC1，低硼硅玻璃为HCB。
一般药液使用低硼硅玻璃就已足够，但是对于一些酸性、碱性较强的品种，低硼硅玻璃瓶就不能达到药液要求。
主要理化性能有：线热膨胀系数（决定玻璃的热稳定性，反映玻璃能承受温度巨变的能力）、121℃颗粒法耐水性、（控制玻璃化学稳定性）、121℃内表面耐水性、（控制玻璃化学稳定性）垂直轴偏差、耐酸性、耐碱性、内应力、耐热性、耐冷冻性。
1、低硼硅玻璃：A、线热膨胀系数：（6.2~7.5）×10-6K-1（20~300 0C）；B、三氧化二硼：5~8%（g/g）（提高玻璃热稳定性和化学稳定性的主要成分）C、121℃耐水性：材质性能为1-2级（ybb00252003）D、121℃内表面耐水性：材质性能为不低于HCB级（ybb00242003）E、内应力：退火后的最大永久应力造成的光程差不得过40nm/mm( YBB00162003)F、砷、锑、铅浸出含量：限度为As≤0.2mg/L；Sb≤0.7 mg/L；Pb≤1,0 mg/L。
（安全性）2、中性硼硅玻璃：（抗水、抗酸、抗碱能力均是一级，优异的化学稳定性和热稳定性）A、线热膨胀系数：（4~5）×10-6K-1（20~300 0C）；B、三氧化二硼：8~12%（g/g）（提高玻璃热稳定性和化学稳定性的主要成分）C、121℃耐水性：材质性能为1级（ybb00252003）D、121℃内表面耐水性：材质性能为HC1级（ybb00242003）E、内应力：退火后的最大永久应力造成的光程差不得过40nm/mm( YBB00162003)F、砷、锑、铅浸出含量：限度为As≤0.2mg/L；Sb≤0.7 mg/L；Pb≤1,0 mg/L。
低硼硅玻璃管制注射剂瓶检验标准
低硼硅玻璃管制注射剂瓶检验标准随着医疗技术的不断发展，注射剂在医疗领域中的应用越来越广泛。
而作为注射剂的包装容器，低硼硅玻璃管制注射剂瓶的质量和安全性显得尤为重要。
为了确保注射剂的质量和安全性，制定了一系列的检验标准。
首先，低硼硅玻璃管制注射剂瓶的外观检验是非常重要的一项标准。
外观检验主要包括瓶身的平整度、透明度和无明显瑕疵等方面。
瓶身的平整度是指瓶身的表面是否平整，是否有凹凸不平的情况。
透明度是指瓶身是否具有良好的透明性，能否清晰地观察到瓶内的液体。
而无明显瑕疵则是指瓶身是否有明显的裂纹、气泡、杂质等缺陷。
这些外观检验的标准可以有效地保证注射剂瓶的质量和安全性。
其次，低硼硅玻璃管制注射剂瓶的容量检验也是非常重要的一项标准。
容量检验主要是通过测量瓶内液体的体积来确定瓶的容量是否符合要求。
在进行容量检验时，需要使用精确的测量工具，如容量瓶或注射器等。
通过与标准容量进行比较，可以判断瓶的容量是否在允许的误差范围内。
容量检验的标准可以确保注射剂的剂量准确，避免因容量不准确而导致的用药错误。
此外，低硼硅玻璃管制注射剂瓶的密封性检验也是必不可少的一项标准。
密封性检验主要是通过检测瓶盖和瓶口之间的密封性能来判断瓶的密封性是否良好。
在进行密封性检验时，可以使用压力测试仪或真空测试仪等设备。
通过施加一定的压力或真空，观察瓶内是否有气泡产生或液体泄漏，以判断瓶的密封性能是否符合要求。
密封性检验的标准可以确保注射剂在储存和运输过程中不会受到外界污染。
最后，低硼硅玻璃管制注射剂瓶的化学性能检验也是非常重要的一项标准。
化学性能检验主要是通过检测瓶内液体与瓶壁之间的相互作用来判断瓶的化学稳定性。
在进行化学性能检验时，可以使用酸碱溶液或其他化学试剂进行测试。
通过观察瓶内液体的颜色变化、溶解度变化或化学成分变化等，可以判断瓶的化学稳定性是否符合要求。
化学性能检验的标准可以确保注射剂在长时间储存和使用过程中不会发生化学反应，保证药物的稳定性和疗效。
