更换法兰垫片操作规程
更换法兰垫片操作规程
把旧法兰垫片取出
磕碰手
仔细观察
撬杠或螺丝刀
3.3
清理干净法兰片
碰伤
平稳操作
撬杠、螺丝刀、手锤
4
更换新法兰垫片
4.1
换上新法兰垫片，位置要对中
夹伤手
注意保持距离
撬杠
4.2
对角上紧螺丝，要求不偏不斜，对正压紧。
碰伤
平稳操作
250mm活动扳手
5
关放空阀，开下流阀试压，不渗不漏为合格
环境污染；丝杠飞出伤人
(2)发生液体泄漏，首先关闭上、下流阀门，再关放空阀。
避开丝杠正前方操作闸门扳手收油袋取出旧法兰垫片31拆开法兰螺丝碰伤平稳操作250mm活动扳手32把旧法兰垫片取出磕碰手仔细观察撬杠或螺丝刀33清理干净法兰片碰伤平稳操作撬杠螺丝刀手倒流程泄压拆开法兰螺丝取出旧法兰垫片清理法兰更换新法兰垫片上螺丝倒生产流程清理现场回收工具操作前准备更换新法兰垫片41换上新法兰垫片位置要对中撬杠42对角上紧螺丝要求不偏不斜对正压紧
1.2
准备好工具和制作符合规格的新法兰垫片。
1.3
该项工作由1人操作完成，穿戴好劳动保护，在操作中注意安全。
2
倒流程放空泄压。先关上、下流阀门，再开放空阀。
环境污染；丝杠飞出伤人
将泄压液体回收处理；避开丝杠正前方操作
闸门扳手、收油袋子
3
取出旧法兰垫片
3.1
拆开法兰螺丝
碰伤
平稳操作
250mm活动扳手、
更换法兰垫片操作规程
一、更换法兰垫片操作流程
二、更换法兰垫片风险提示
1、倒流程泄压时，压力一定要泄净，防止液体喷泄，人员要避开泄压点；
2、紧固法兰螺丝时要对角拧紧，防止偏斜造成刺漏；
更换法兰垫片操作 (2)
二．准备工作
1上流闸门
2压力表 3放空阀门
4下流闸门 5法兰 6螺栓 7法兰垫片
二．准备工作
2．
工具用具
准备合适的石棉板若 干，“F”型扳手一把、 250mm、300mm活动扳手各 一把、钢板尺和画规各一、 500mm撬杠一个、钢锯条一 根、剪刀一把、平口起子1把、 （准备的新垫片， 黄油、棉纱少许、污油桶一个。 应无毛刺，表面光
根据所量尺寸在石 棉板上画圆；
三、操作步骤
按照画规划出的痕 迹将垫片剪出来；
在垫片两面均匀涂 抹黄油；
三、操作步骤
利用撬杠辅助将 垫片加进法兰缝隙内 并对中；（注意撬杠 的正确使用方法）
风险提示：放入垫片时，注意不要将手夹伤
三、操作步骤
对角均阀门，缓慢开 下流阀门2-3扣试压，确认 无渗漏现象后，开大上流阀、 下流阀门，恢复正常生产。
3.取出螺栓：
取出面对自己的那 个螺栓，其他三个不必要 取出以免管线的拉力过大 或“蹩劲”而对不准中心， 上法兰时困难；
用撬杠撬开法兰取 出旧垫片，配合使用锯条 清理干净法兰表面。
4．清理法兰：
风险提示：旧垫片要清理干净，无杂物，水线要显露出来，防止密封不严
三、操作步骤
量法兰内、外直径， 手柄长度漏出法兰2mm；
目录
1 2 3 4 5
简介 准备工作 操作步骤 课堂回顾
小结
一、简
介
1.法兰垫片用于法兰 连接中，为两片法兰 之间的密封件。
一、简
介
2.主要分为非金 属垫片和半金属垫片：
非金属垫片是用 石棉、橡胶和合成树脂 等组成；
半金属垫片是用 金属和半金属材料制成 的垫片
二、准备工作
1. （1）劳 保用品准备齐 全，穿戴整齐 （女工盘发戴 帽） （2）符 合操作要求的 装置一组，如 下图所示：
更换阀门法兰垫片
更换阀门法兰垫片
过程：（更换一片垫片）
1、准备工用具
2、制作垫片：量取时钢板尺要通过圆中心，读数时要带出单位。
手柄长度长出
法兰20MM左右。
使用画规量取后将锁紧螺母锁紧。
3、倒流程：打开旁通阀，关闭上游阀，关闭下游阀，打开放空阀。
4、取下垫片：卸螺丝前先观察压力表确认没有压力，先卸前下部的螺丝，卸下
的螺栓摆放整齐，使用扳手做好是一把开口扳手一把梅花扳手配合使用。
最后法兰下部留一条螺栓，防止阀门下垂。
用锯条将法兰面清理干净。
5、安装：垫片两侧涂抹润滑脂，放入后观察垫片应处于法兰正中位置。
对角紧
固螺栓，将两片法兰的外缘上下、左右位置调节平，两法兰之间的缝隙距离应相同。
6、试压、导通流程：首先关闭放空阀，微开下游阀施压，观测法兰是否有渗漏，
无渗漏再全开，打开上游阀，关闭旁通阀。
7、清理现场、回收工具
注意事项：
1、量取圆内外径时，主要钢板尺要通过对角量螺孔中心，读取时最好从10MM
处起读。
使用画规时要在垫片上扎紧，不要滑脱。
2、倒流程时侧身操作幅度一定要大一些。
流程操作顺序不要搞混了。
3、卸螺丝前先观察压力表确认没有压力，先卸前下部的螺丝。
注意扳手不要反
使，如果不好分清就使用两把梅花扳手。
操作过程中不要掉工件。
4、对角紧固螺栓，螺栓穿入方向要一致，由外向内穿入。
5、开关阀门时手轮回半圈。
制作更换法兰垫片
17
5．更换新垫片
用撬杠撬开法兰，取出旧垫片，一定要取净
18
用锯条或刮刀清理上、下法兰端面
19
将新垫片两面均匀涂上铅油，放入法兰盘内，新垫片与上下两法兰同一轴心，不得偏斜，穿上卸下的螺栓
20
6．紧法兰螺栓
对角上紧固定螺栓，均匀用力使两法兰片平行无偏移，保养固定螺栓
2
一、准备工作
3
1．穿戴好劳保用品
穿戴好劳保用品
4
2．准备工具、用具
需要准备的工具、用具有：600mm管钳、500mm标准撬杠、300mm活动扳手、250mm活动扳手、0.75kg锤子各1把，300mm锯条1根，中压石棉板，规格相同的法兰盘或阀门1个，排污桶1只，试电笔1支，绝缘手套1只，细砂纸1张，铅油、细纱布若干，班报表，记录笔
5
二、操作步骤
6
1．停抽
用试电笔检测电控柜外壳确认安全，打开电控柜门，按停止按钮，根据油井实际生产状况将驴头停在合适的位置，刹紧刹车
7
侧身拉闸断电
8
关好电控柜门，断开铁壳开关，记录停抽时间
9
2．倒流程
侧身关井口生产阀门
10
侧身关井口回压阀门
11
打开取样阀门，用排污桶放空，观察回压表落零
12
3．制作法兰垫片

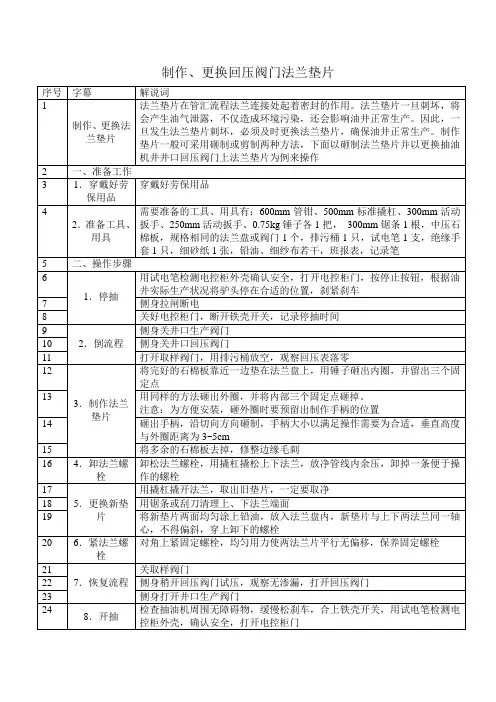

制作、更换回压阀门法兰垫片
序号
字幕
解说词
1
制作、更换法兰垫片
法兰垫片在管汇流程法兰连接处起着密封的作用。法兰垫片一旦刺坏，将会产生油气泄露，不仅造成环境污染，还会影响油井正常生产。因此，一旦发生法兰垫片刺坏，必须及时更换法兰垫片，确保油井正常生产。制作垫片一般可采用砸制或剪制两种方法，下面以砸制法兰垫片并以更换抽油机井井口回压阀门上法兰垫片为例来操作
更换回压阀门上法兰垫片操作规程
更换回压阀门上法兰垫片操作规程1、准备工作1.1正确穿戴好劳保用品。
1.2风险识别：做好风险源辨识及环境因素评价并制定风险消减措施，熟悉操作内容和操作步骤。
明确监护措施。
1.3准备工具、用具：600mm管钳1把， 300mm、250mm活动扳手各1把，0.75Kg榔头1把，500mm撬杠1根，300mm锯条1根，细砂纸1张，验电器1支，绝缘手套1副，污油桶1个，石棉板1块，规格相同的法兰盘1个，安全警示牌，黄油，细纱布，记录笔，记录纸。
2、操作步骤2.1制作法兰垫片、停抽2.1.1制作符合规格的新法兰垫片。
2.2停抽（有加热设备和掺水的油井控制好温度和掺水）2.2.1验电器验电，确认电控柜外壳无电。
2.2.2戴绝缘手套打开电控柜门，侧身按“停止”按钮，根据井况将抽油机停在合适位置，刹紧刹车。
2.2.3戴绝缘手套侧身拉闸断电，记录停抽时间，关好电控柜门，断开电源开关。
2.2.4检查刹车，刹车锁块在其行程的1/2-2/3之间，各部件连接完好，刹车紧固，锁紧刹车保护装置，悬挂安全警示牌。
2.3倒流程放空2.3.1侧身关生产阀门、回压阀门，开取样阀门放空至压力落零。
2.3.2卸松回压阀门上法兰的四条螺栓，撬开上、下法兰，放净管线内余压。
2.4更换法兰垫片2.4.1卸掉一条便于操作的法兰螺栓。
2.4.2取出旧垫片，清理干净上、下法兰端面。
2.4.3将新垫片两面均匀涂抹黄油，放入法兰盘内，垫片与上、下法兰同心。
2.4.4穿上螺栓，对角紧固螺栓使上、下法兰平行。
保养固定螺栓。
2.4.5关取样阀门，稍开回压阀门试压无渗漏，全部打开回压阀门、生产阀门。
2.5开抽2.5.1检查抽油机周围无障碍物，松开刹车保护装置。
2.5.2摘下安全警示牌，缓松刹车，控制曲柄转速。
2.5.3戴绝缘手套侧身合电源开关，验电器验电，确认电控柜外壳无电。
2.5.4戴绝缘手套打开电控柜门，侧身合闸，按“启动”按钮利用惯性启动抽油机，记录开井时间，关好电控柜门。
更换法兰垫片
更换法兰垫片
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
更换法兰垫片
操作：
（一）操作流程：
准备——倒流程、放空——卸法兰螺栓——清除旧垫子——制做垫子——安装新垫子——紧固螺栓——试压倒流程——清理现场（二）准备工作：
1、操作人员1名持证上岗，劳保穿戴整齐。
2、准备工具、用具、材料：
1、倒流程、放空：检查流程，正确切换流程，开放空阀门，放净管线内的压力。
2、卸法兰螺栓：卸松法兰螺栓，用撬杠撬动法兰，让存在管线内的液体流至排污桶，拆除正对自己的螺栓，不能拆除所有螺栓，避免错位。
3、清除旧垫子：用撬杠撬开法兰取出旧石棉垫子，用油灰刀清理法兰面；水线要清干净。
4、制做垫子：用直尺通过法兰中心，量取法兰外径和法兰外边缘至水线台阶外沿距离，计算出垫子外径（根据阀门规格确定内径），用画规、剪刀制作法兰垫片，垫子要留有略长于法兰最大外径的手柄。
5、安装新垫子：将新垫片两侧抹上黄油，放入法兰内，对正中心不得偏斜，用预留手柄进行调整。
6、紧固螺栓：对角均匀上紧螺栓，法兰四周缝隙基本一致。
7、试压倒流程：关放空，侧身缓慢打开阀门试压，确认无渗漏后，开大阀门恢复正常流程。
8、清理现场：收工具，清理现场，填写资料。
二、训练评分记录表。
民用燃气用户室内法兰垫片更换操作规程
民用燃气用户室内法兰垫片更换操作规程
1、维修人员提前准备好维修所需工具、材料、防毒面具、灭火器等防护器具；
2、到达现场后，关闭立厅阀门；
3、开启作业房间门窗通风，如果通风不畅，应采取强制通风措施。
摆放好灭火器、防毒面具等防护用品，检测周围环境安全后，点燃灶具把管道中的余气燃尽；
4、拆除立厅管卡，然后用扳手卸下法兰螺丝，将损坏垫片拆除，清理法兰接口，换上新垫片后安装好螺丝并扭紧；
5、更换过程随时监测周围环境可燃气体浓度，如果可燃气体浓度达到爆炸下限的20%，应立即停止作业，采取强制通风措施，待周围环境可燃气体浓度合格后，方可再次进行作业。
6、作业完毕后，进行立厅气密性试验（试验压力≥5000Pa,观察15分钟，无压降为合格）并安装立厅管卡；
7、试压合格后，开启立厅总阀，用肥皂水对立厅总阀检漏；
8、检查室内燃气设施、用气设施符合通气条件后，用软管连接燃气嘴进行室外放散，当闻到天然气臭味后，用阻气球取气至安全区域点火，若燃烧正常，火焰呈桔黄色且有明显内焰，则置换合格；
9，将连接灶具的软管两端固定牢固（应有喉箍有效固定），缓缓打开进气阀门进行燃气器具点火置换；
10、置换通气完毕后，认真检查室内的所有燃气设施，并做到“三不走”即火苗小不走，设施检查不细不走，场地不清不走。
如对室内燃气设施检查合格，但仍有燃气味的，必须查清原因，立即处理。
11、向用户宣传安全用气常识，认真填写《户内维修工单》，并请用户签字确认；
12、回部门后，将《户内维修工单》交内勤存档。
更换法兰阀门操作详细说明
更换法兰阀门操作详细说明（1）准备工作：时间：操作时间25秒，完成时间25秒。
要求：1、观察工具摆放位置（必须认真记住工具摆放位置）工具准备如下：活动扳手（250、300mm）各一把、螺丝刀（200mm×6）一把、刮刀（300mm）一把、撬杠（500mm）一个、划规（200mm）一把、钢板尺（300mm）一把、F型扳手（500mm）一把、剪刀一把、润滑脂一盒、标准石棉垫片两个、制作石棉垫一个、棉纱若干、阀门（DN50，J41H-16）一个。
更换阀门工具材料摆放图规格:1500×900活动扳手剪刀划规撬杠平口起子钢板尺F扳手垫片标准垫片黄油毛巾安全帽手套刮刀警示牌灰刀工具摆放详图2、注意检查工具：水桶内有无水，活动扳手好坏及是否灵活好用，剪刀及划规灵活情况，阀门是否灵活好用，垫子及垫片摆放位置。
3、先将安全帽和手套戴好，必须站在报告位上举手示意裁判发出指令后方可操作。
4、工具摆放在操作垫上的两侧（水桶摆放在放空阀门处；其它工具用托盘摆放在另一侧；阀门摆放在托盘旁边），工具摆放整齐，不能丢落工具。
特别提醒：1、准备工具时禁止踩踏工具垫；准备工具顺序：活动扳手两把→刮刀→平口起子→撬杠→F 型扳手→灰刀→警示牌→毛巾→黄油→标准垫片→垫片→剪刀→划规→钢板尺（毛巾放在黄油上）。
2、阀门摆放应将手轮向后（如上图），如果手轮向前大多数情况下会超出工具垫易丢分。
水桶摆放位置 阀门摆放位置 工具摆放位置 工具摆放顺序（2）制作垫片：（每天交垫子10个，每个选手每剪一个垫子时请认真计好时间）时间：操作时间1分45秒，完成时间2分10秒。
要求：划规划垫子时间为30秒，用剪刀剪垫子时间为1分15秒；划规使用规范，垫片制作光滑、不能出现内外径和手柄超范围扣分项。
应急处理：垫片制作过程中如果出现问题，应尽量将时间控制在3分10秒以内，超过此时间绝不允许再进行剪垫片操作。
（3）倒流程：时间：操作时间1分，完成时间3分10秒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
更换法兰垫片操作规程
一、更换法兰垫片操作流程
二、更换法兰垫片风险提示
倒流程泄压时，压力一定要泄净，防止液体喷泄，人员要避开泄压点；紧固法兰螺丝时要对角拧紧，防止偏斜造成刺漏；卸法兰4个螺栓时，只需取下1个螺栓，其它3个不必取出，防止管线拉力过大或蹩劲而对不准中心，上法兰时困难。
三、操作规程及风险控制
四、应急处置程序：
(1)人员发生机械伤害，现场视伤势情况对受伤人员进行紧急包扎处理。
如伤势严重，应立即拨打120求救。
(2)发生液体泄漏，首先关闭上、下流阀门，再关放空阀。
（3）出现法兰不对中后，首先卸掉2个对角法兰螺栓，另2个对角螺栓卸松不卸掉，然后用撬杠校正后再上紧。
