基于PLC的组合机床控制系统设计1引言可编程控制器(plc)是以微处理机为基础，综合了计算机技术、自动控制技术和通信技术等现代科技而发展起来的一种新型工业自动控制装置，其具有逻辑控制、计时、计数、数据处理、联网与通信等强大功能，同时，由于plc具有很高的可靠性和极大的应用灵活性，用它来替代传统的继电接触控制系统巳成为必然。
大量采用传统继电一接触控制系统的设备通过改造更新，成为plc控制的自动化系统，而且具有改造成本低、周期短和可靠性高等特点。
本文介绍双面单工位液压传动组合机床plc控制系统的设计与应用。
2组合机床的运动及控制要求组合机床指可同时进行多种或多处加工的机床，组合机床的加工动作常常是按预定的步骤安排的，类似于简单的程序控制，这也正是plc最擅长的。
双面单工位液压传动组合机床采用三台电动机进行拖动，m1、m2为左右动力头电动机，m3为冷却泵电动机，其对应的控制交流接触器分别为km1、km2、km3。
sa1为左动力头单独调整开关，sa2为右动力头单独调整开关，通过它们可实现左、右动力头的单独调整。
sa3为冷却泵电动机工作选择开关。
该机床的左、右动力头的工作循环如图1所示，电磁铁动作顺序表见表1。
图1动力头的工作循环图由图1和表1可知，组合机床为自动循环状态时，按下启动按钮后，左、右动力头电动机m1、m2同时旋转，按下“快进”按钮，电磁阀yv1、yv3通电，左、右动力头快速进给并离开原位，行程开关sq1、sq2、sq5、sq6先复位，行程sq3、sq4后复位。
当sq3、sq4复位后，在动力头进给过程中，靠各自行程阀自动变快进为工进，同时压下行程开关sq，冷却泵电动机m3工作，供给冷却液。
当左动力头加工完毕，将压下sq7并顶在死挡铁上，其油路油压升高使kp1动作，当右动力头加工完毕，将压下sq8并使kp2动作，yv2、yv4将通电，同时yv1、yv3也将失电，左、右动力头将快退。
当左动力头使sq复位后，冷却泵电动机将停转。
基于PLC的钻孔组合机床控制系统设计
基于PLC的钻孔组合机床控制系统设计摘要：钻孔组合机床是一种常用的加工设备，其控制系统对于机床的工作效率和加工质量有着重要的影响。
本文基于PLC（可编程逻辑控制器）技术，设计了一种钻孔组合机床控制系统，并对系统进行了仿真和实验验证。
实验结果表明，该控制系统能够稳定可靠地控制钻孔组合机床的工作，并且具有较高的精度和效率。
关键词：PLC；钻孔组合机床；控制系统；仿真；实验验证一、引言钻孔组合机床是一种常用的加工设备，广泛应用于各行各业。
传统的钻孔组合机床控制系统多采用电磁继电器和电路控制的方式，具有控制精度低、可靠性差等缺点。
而PLC技术具有编程灵活、控制精度高、可靠性好等优点，因此在钻孔组合机床控制系统中得到了广泛应用。
本文基于PLC技术，设计了一种钻孔组合机床控制系统，并对系统进行了仿真和实验验证。
二、PLC钻孔组合机床控制系统的设计1.控制系统硬件设计PLC钻孔组合机床控制系统的硬件部分包括PLC主控模块、人机界面模块、执行机构模块等。
PLC主控模块实现对整个控制系统各部分的控制指令的解码和执行；人机界面模块为操作员提供了直观的控制界面；执行机构模块负责实际的加工操作。
2.控制系统软件设计PLC钻孔组合机床控制系统的软件部分主要包括控制程序的编写和参数设置。
控制程序的编写是整个软件设计的核心，包括自动控制程序、手动控制程序、故障检测程序等。
参数设置是根据具体的机床和工件进行的，包括钻孔深度、钻孔速度等参数的设置。
三、PLC钻孔组合机床控制系统的仿真为了验证设计的控制系统的正确性和可行性，本文进行了系统的仿真。
仿真结果表明，控制系统能够稳定可靠地控制钻孔组合机床的工作，并且具有较高的精度和效率。
四、PLC钻孔组合机床控制系统的实验验证根据仿真结果，设计了实验验证方案，并进行了实验。
实验结果表明，控制系统能够稳定可靠地控制钻孔组合机床的工作，实现了钻孔深度和钻孔速度的准确控制。
五、总结通过本文的研究，基于PLC的钻孔组合机床控制系统设计得到了较好的结果。
基于PLC的组合机床控制系统设计

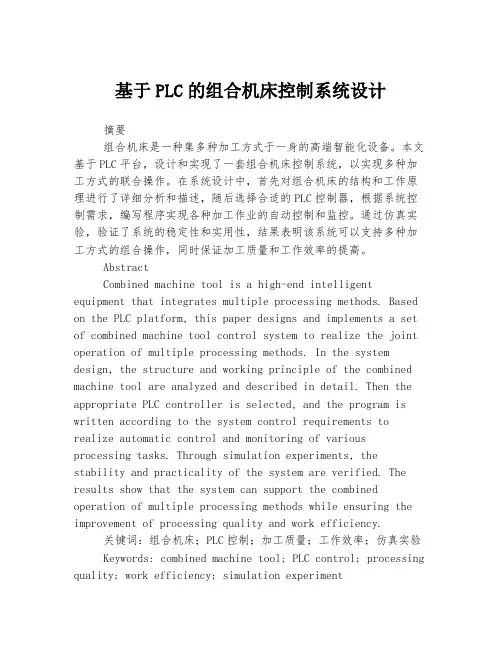

基于PLC的组合机床控制系统设计摘要组合机床是一种集多种加工方式于一身的高端智能化设备。
本文基于PLC平台，设计和实现了一套组合机床控制系统，以实现多种加工方式的联合操作。
在系统设计中，首先对组合机床的结构和工作原理进行了详细分析和描述，随后选择合适的PLC控制器，根据系统控制需求，编写程序实现各种加工作业的自动控制和监控。
通过仿真实验，验证了系统的稳定性和实用性，结果表明该系统可以支持多种加工方式的组合操作，同时保证加工质量和工作效率的提高。
AbstractCombined machine tool is a high-end intelligent equipment that integrates multiple processing methods. Based on the PLC platform, this paper designs and implements a set of combined machine tool control system to realize the joint operation of multiple processing methods. In the system design, the structure and working principle of the combined machine tool are analyzed and described in detail. Then the appropriate PLC controller is selected, and the program is written according to the system control requirements to realize automatic control and monitoring of various processing tasks. Through simulation experiments, thestability and practicality of the system are verified. The results show that the system can support the combined operation of multiple processing methods while ensuring the improvement of processing quality and work efficiency.关键词：组合机床；PLC控制；加工质量；工作效率；仿真实验Keywords: combined machine tool; PLC control; processing quality; work efficiency; simulation experiment一、研究背景随着工业技术的快速发展，组合机床逐渐成为了制造业领域中的重要设备。
基于PLC的组合机床电气控制系统设计文献综述
基于PLC的组合机床电气控制系统设计文献综述组合机床是一种集多种工艺操作于一体的机床，它能够实现多种不同工艺操作的自动切换，提高生产效率和产品质量。
而电气控制系统是组合机床的重要组成部分，它起着控制和监控机床运行状态的关键作用。
PLC （可编程逻辑控制器）作为一种通用的控制设备，被广泛应用于组合机床的电气控制系统中。
近年来，随着科技的发展和工业自动化水平的提高，越来越多的研究论文关注组合机床电气控制系统的设计与优化。
本文将综述一些基于PLC 的组合机床电气控制系统设计的相关文献，以期为相关研究提供参考和借鉴。
在组合机床电气控制系统设计中，PLC起着核心作用。
一些研究文献提出了基于PLC的组合机床电气控制系统设计方法，如[1]中提出了一种基于PLC和CNC（计算机数控）技术的组合机床电气控制系统设计方法。
该方法将PLC和CNC技术相结合，利用PLC进行机床运行状态的监控和控制，而由CNC控制系统进行工艺操作的控制。
通过将PLC和CNC技术相结合，该方法能够实现组合机床的高效运行和质量控制。
另一些研究文献关注于PLC在组合机床电气控制系统中的具体应用。
例如，[2]中研究了一种基于PLC的组合机床电气控制系统中的自适应控制算法。
该算法通过对组合机床的运行状态进行实时监测和分析，自动调整控制参数，以实现机床运行的最佳性能。
此外，一些研究论文还关注于组合机床电气控制系统的优化。
例如，[3]中提出了一种基于遗传算法的组合机床电气控制系统优化方法。
该方法通过遗传算法对组合机床电气控制系统的参数进行优化，以实现机床的高效运行和质量控制。
综上所述，基于PLC的组合机床电气控制系统设计是一个重要的研究领域。
通过研究文献综述，我们可以了解到一些相关的设计方法和应用案例。
然而，仍然有很多问题需要进一步研究和探索，如如何提高组合机床电气控制系统的稳定性和可靠性，如何实现机床运行的智能化等。
希望本文能够为相关研究提供一些启示和借鉴。
基于PLC的数控机床控制系统设计
基于PLC的数控机床控制系统设计数控机床是现代制造业中的核心设备之一，其在工业生产中的自动化程度非常高，能够实现高效、高精度的加工。
而PLC（可编程逻辑控制器）作为一种广泛应用于工控领域的专用计算机，其稳定性和可靠性非常高，适用于数控机床控制系统的设计。
硬件设计方面，首先需要选定适用于数控机床控制的PLC，一般推荐选择功能强大、性能稳定的工业级PLC。
其次，需要根据实际应用需求选择适配的输入输出模块，用于与机床的各个传感器和执行器进行连接。
然后，根据数控机床的运动结构，选择合适的电机驱动器和编码器等设备。
最后，需要设计数控机床的操作面板，用于人机交互，包括显示屏、按钮、旋钮等。
软件设计方面，PLC的控制程序需要通过编程语言进行编写，常用的编程语言包括梯形图、指令表、结构化文本等。
在编程中，首先需要实现数控机床的各种基本功能，例如：自动进给、自动下刀、自动换刀等。
然后，针对具体的加工要求，编写相应的加工程序，包括工件的坐标系设定、刀具半径补偿、切削速度设定等。
此外，还需要编写相应的报警和故障处理程序，以保证数控机床的安全运行。
设计完整的基于PLC的数控机床控制系统后，还需要进行相应的调试和测试。
通过连接各个部件，验证控制逻辑是否按预期工作，检查机床运动是否平稳、精确。
在测试过程中，还需要模拟各种异常情况，如断电、通信异常等，确保系统能够正确处理这些异常情况，保证机床的安全性和可靠性。
总之，基于PLC的数控机床控制系统设计需要考虑到硬件和软件两个方面，确保系统功能完善、稳定可靠。
通过合理的硬件设计和编写高效的控制程序，可以实现数控机床的自动化加工，提高生产效率和产品质量。
基于PLC的四工位组合机床控制系统设计
本科毕业论文（设计）设计题目：基于PLC的四工位组合机床控制系统设计学院：专业：机械设计制造及其自动化班级：学号：学生姓名：指导教师：第2页贵州大学本科毕业论文（设计）诚信责任书本人郑重声明：本人所呈交的毕业论文（设计），是在导师的指导下独立进行研究所完成。
毕业论文（设计）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。
特此声明。
论文（设计）作者签名：日期：目录摘要 (III)Abstract (IV)第一章绪论 (5)1.1组合机床概述 (5)1.2 PLC的四工位组合机床控制系统设计的目的和意义 (5)1.3 PLC的四工位组合机床控制系统设计的国内外现状和发展趋势 (6)第二章四工位组合机床原理及液压系统 (8)2.1四工位组合机床的工作原理与过程分析 (8)2.1.1 回转台工作原理 (9)2.1.2 钻孔工作原理 (9)2.1.3 扩孔工作原理 (9)2.2 四工位组合机床的液压控制系统 (11)第三章 PLC概述与方案论证 (13)3.1 PLC概述 (13)3.1.1 PLC基本介绍 (13)3.1.2 PLC硬件组成 (13)3.2方案论证 (17)3.2.1 PLC与继电器-接触器相比较： (17)3.2.2 PLC与单片机比较 (18)第四章电气控制系统硬件设计 (20)4.1选择PLC机型 (20)4.1.1 结构选择 (20)4.1.2 I/O点选取原则 (20)4.1.3确定PLC机型及扩展模块 (21)4.2设计I/O分配表 (22)4.3设计PLC控制系统电气原理图 (24)4.3.1 PLC的详细接线图 (24)4.3.2 电机电气原理图 (26)4.4设计PLC控制系统操作面板 (26)4.5相关元器件的选择 (28)4.5.1电气元件的选取 (28)4.5.2液压元器件的选择 (29)第五章部分程序的分析以及程序调试结果 (30)5.1 以下程序段的分析： (30)5.2 此次设计的程序建立以及调试结果分析如下： (32)第六章设计总结与体会 (34)6.1设计总结 (34)6.2心得体会 (35)参考文献 (36)致谢 (37)附录一 (38)附录二 (52)基于PLC的四工位组合机床控制系统设计摘要文章以四工位组合机床为研究对象,四工位主要包括钻孔、扩孔、攻丝、机械手上下料等工位，通过对主要结构和运动形式的探究以及对机床的工作过程和控制要求分析,给出了机床动作循环图、液压元件动作表以及四工位组合机床的液压控制系统;并采用PLC控制系统的设计方法, 进行了软硬件设计,列出了PLC的I/O地址分配表,绘制了PLC 的I/O分配图和单循环自动工作流程图，编写PLC控制程序的梯形图和指令表;由操作面板组成的人机界面，使整个控制系统的操作变得简单，方便，大大提高了系统的自动化程度和实用性。
毕业设计---基于PLC的多工步机床控制系统设计
本文对缸体端面加工工艺进行了详细的分析，采用装在动力滑台上的左右两个动力头对两端面同时进行切削，动力头的快进、工进及快退由液压油缸驱动，采用调整死档铁方法实现位置控制的思路。
Based on cylinder surface processing technology, using a detailed analysis on the slide in the power of two power head around two end while cutting head, the fast, and retreat quickly by using hydraulic cylinder driving, adjust die gear position control method of iron.
基于PLC多工步机床控制在机床行业中，多工步机床由于其工步及动作多，控制较为复杂。采用传统的继电器控制时，需要的继电器多，接线复杂，因此故障多，维修困难、费工费时。采用PLC控制，可是接线大为简化，不但安装十分方便，而且保证了可靠性，减少了维修量，提高了功效。
关键词：制造业；多工步机床；PLC控制；梯形图
Abstract
The control of industrial automation control in industrial production occupies an important position. The machine tool industry, multi-stage machine and work because of its action, control is more complicated. Using traditional relay control, need more complex, the relay, fault than wiring, maintenance difficulties, FeiGong time-consuming. PLC control, but not only greatly simplified wiring, installation is very convenient, and ensure the reliability, reduce the maintenance and increase the efficiency.
基于PLC的数控机床电气控制系统研究
基于PLC的数控机床电气控制系统研究【摘要】本文围绕基于PLC的数控机床电气控制系统展开研究，通过分析研究背景、研究目的和意义及价值，揭示了PLC在数控机床中的应用以及数控机床电气控制系统的特点。
探讨了基于PLC的数控机床电气控制系统设计原理和研究方法，结合实际案例展示了其应用效果。
结论部分总结了研究成果，展望未来研究方向，并得出研究的启示。
通过本文的研究，有望提高数控机床的生产效率和精度，促进工业自动化的发展，具有重要的理论和实践意义。
【关键词】PLC、数控机床、电气控制系统、研究、设计原理、研究方法、应用案例、结论、未来研究方向、启示1. 引言1.1 研究背景本文旨在探讨基于PLC的数控机床电气控制系统的设计原理、研究方法和应用案例，旨在为数控机床制造商和研发人员提供参考，推动数控机床电气控制技术的进步与应用。
1.2 研究目的研究目的是为了深入探讨基于PLC的数控机床电气控制系统的设计和应用，从而提高数控机床的性能和精度，提高生产效率，降低能源消耗和成本。
通过研究，我们希望能够总结出一套科学的设计原则和方法，为数控机床领域的相关工作者提供有益的参考和借鉴，促进数控机床技术的发展和应用。
我们也希望通过这项研究，进一步推动PLC技术在数控机床领域的应用，促进数字化制造技术的发展，提高我国制造业的竞争力和创新能力。
通过研究基于PLC的数控机床电气控制系统，我们可以为我国工业自动化领域的发展做出贡献，推动我国制造业向高端、智能化方向迈进。
1.3 意义和价值基于PLC的数控机床电气控制系统具有重要的意义和价值。
这种电气控制系统可以实现自动化生产，提高生产效率，减少人力成本，提高产品质量和一致性。
基于PLC的数控机床电气控制系统可以实现多功能控制，即便在复杂的加工工艺中也能保持高度的稳定性和精度。
随着信息化和智能化的发展，基于PLC的数控机床电气控制系统还可以与其他系统进行数据共享和联网，实现智能制造。
