直线位移传感器常见使用问题
位移传感器使用注意事项
位移传感器使用注意事项以位移传感器使用注意事项为题，我们将从以下几个方面来探讨。
一、什么是位移传感器位移传感器是一种用于测量物体位置变化的装置。
它可以将物体的位移转化为与之对应的电信号输出。
常见的位移传感器有电容式、电阻式、磁敏式、光敏式等多种类型。
二、使用位移传感器的注意事项1. 安装位置选择：位移传感器的安装位置对测量结果有很大影响。
应尽量选择安装在物体位移变化较大的位置，避免安装在有振动或应力集中的部位。
2. 预处理电路设计：位移传感器的输出信号较小，容易受到干扰。
在使用前应设计合适的预处理电路，以提高信号质量和抗干扰能力。
3. 温度补偿：位移传感器的工作温度范围是有限的，不同类型的传感器对温度的敏感程度也不同。
在使用过程中，应注意工作温度范围，避免超出传感器的工作温度范围。
4. 防护措施：位移传感器通常是精密设备，应注意防护措施以避免损坏。
如避免水、油等液体进入传感器内部，避免撞击和振动等。
5. 防止电磁干扰：位移传感器的输出信号容易受到电磁干扰的影响，应尽量避免在强磁场、高频电磁辐射等环境中使用，或采取屏蔽措施以减少干扰。
6. 使用电源：位移传感器通常需要外部电源供电。
在使用过程中，应注意电源的稳定性和电源线的连接情况，确保传感器正常工作。
7. 校准和维护：位移传感器在使用前需要进行校准，以确保测量结果的准确性。
在使用过程中，应定期进行维护和校准，避免传感器因长时间使用而产生的漂移或失灵。
8. 使用环境：位移传感器的使用环境应符合其规定的工作条件，如温度、湿度、气压等。
在使用前应了解传感器的工作环境要求，避免因环境不合适导致传感器无法正常工作。
9. 数据处理：在使用位移传感器时，应注意对传感器输出信号的处理。
根据应用需求选择合适的信号处理方法，如滤波、放大、数字化等，以获得所需的位移数据。
10. 避免超量程：位移传感器通常有一个量程范围，超出量程范围会导致测量结果不准确甚至损坏传感器。
线性位移传感器工作原理及故障处理
线性位移传感器一，线性位移传感器的工作原理线性位移传感器又叫做磁致伸缩传感器，其结构式采用不锈钢管（测杆）、磁致伸缩线（敏感元件—波导丝）、可移动磁环（内有永久磁铁）和电子部件等部分组成。
线性位移传感器结构如果所示，在测量时传感器电子仓内的电子部件产生一电流脉冲，此电流同时产生一磁场沿波导丝向下运动。
在传感器测杆外配有一磁环，此磁环沿着测杆碎磁环支架（或固定低缓的可动物体）的变动而移动，由于磁环内有一组永久磁铁，故磁环同时产生一个磁场。
当电流产生的磁场与磁环相加形成螺旋磁场，产生瞬间扭力，使波导丝扭动并产生张力脉冲，这个脉冲以固定的速度沿着波导丝传回，在线圈两端产生感应电流脉冲及返回脉冲，通过测量其实脉冲与返回支架的时间差来精确地确定被测位移量。
二，正常现象及图线性位移传感器的反馈数值与磁环在测杆的位置呈现线性关系。
以三位缸为例，从曲线中可以看到如下图，曲线传感器的反馈数值为连续、平滑、没有突变。
在判断传感器曲线是否正常的时候，要结合现场设备动作进行判断。
三，常见故障现象及处理线性位移传感器的故障种类较多，下面结合各故障状态及现象进行一一分类1，通过曲线检查如下图，反馈数值在一个位置不规则的抖动。
如发现此种情况，基本可以判断为传感器本体故障，应及时对线性位移传感器进行更换。
2，当检查硬件通道为以下图中现象时，是通道反馈数值的下限报警，目前所有通道的设置为4~20，所以出现下限报警时，可以理解为此通道反馈电流值低于4，就目前所知道的故障现象可以判断有以下几种情况：接地故障：接地故障一般会伴随着烧保险同时出现，如果在同一个里面同时出现多个通道报下限，可优先考虑，保险故障，应及时更换，如果发现接地。
到现场端子箱进行检查。
插头及电缆故障：现场检查电缆接线、插头及电缆状况。
现场检查传感器，如果传感器电源灯亮，说明电源电缆没有问题。
3当检查硬件通道为以下图中现象时，是通道反馈数值的上限报警，目前所有通道的设置为4~20，所以出现上限报警时，可以理解为此通道反馈电流值高于20，就目前所知道的故障现象可以判断有以下几种情况：电缆故障：在信号电缆出现阻值低或者对地绝缘不好时，会发出此类报警。
直线位移传感器常见故障处理办法
直线位移传感器常见故障处理办法一、摆线钢丝断裂摆线式直线位移传感器的关键部件之一便是摆线钢丝，摆线钢丝断裂是该传感器的常见故障之一。
一旦摆线钢丝断裂，传感器便无法正常工作。
此时，应该采取以下步骤：1.将传感器移至比较空旷的场地，避免影响到他人的正常工作；2.拆掉传感器的外壳，找出断裂的摆线钢丝；3.要重新焊接摆线钢丝，如果是自己焊接，需要保证焊点可靠，焊接完后冷却10分钟以上。
如果对焊接技术不太熟悉，可以选用专业技术人员来处理；4.安装好焊接好的钢丝后，重新组装传感器，注意安装位置和固定方式。
二、触头损坏触头损坏也是直线位移传感器的常见故障之一。
当传感器的接触头损坏时，它会阻碍信号传输，影响到传感器的正常工作。
此时，我们应该采取以下步骤：1.关闭传感器，断开传感器与仪表之间的连接线；2.将传感器拆卸下来，使用清洁液清洗接触头；3.如果接触头已经受到磨损严重，在铜板积炭时，需要在接触头上拧下螺丝，并更换触点，安装好新触点之后，注意固定；4.在重新组装传感器时，要仔细检查所有连接线是否牢固，是否安装正确。
三、滑动导轨磨损滑动导轨也是关键部件之一，如果滑动导轨磨损严重，则无法保证传感器的准确性和稳定性，因此，我们需要保证滑动导轨的光滑度。
1.将传感器拆卸并清洗；2.完全拆开所有滑动导轨，一定要注意小零件，可以使用慢慢润滑油添加；3.手动移动滑动导轨，观察是否流畅，如有不流畅的地方，可以用细砂纸打磨；4.在重新组装直线位移传感器时，注意不要损坏任何部件，要将所有连接线和电缆连接正确。
四、信号干扰静电干扰，电磁干扰，雷击等都可能引起直线位移传感器的信号干扰，专业技术人员可以使用多种方法进行抗干扰处理，以下几点可供参考：1.隔离直线位移传感器和其他电子设备之间的距离；2.使用抗干扰电缆，增强传输信号的抗干扰能力；3.在传感器周围设置屏蔽罩，避免外部干扰；4.使用IC和芯片来提高抗干扰能力。
如果需要采取抗干扰措施，则应该选用符合国家标准的产品。

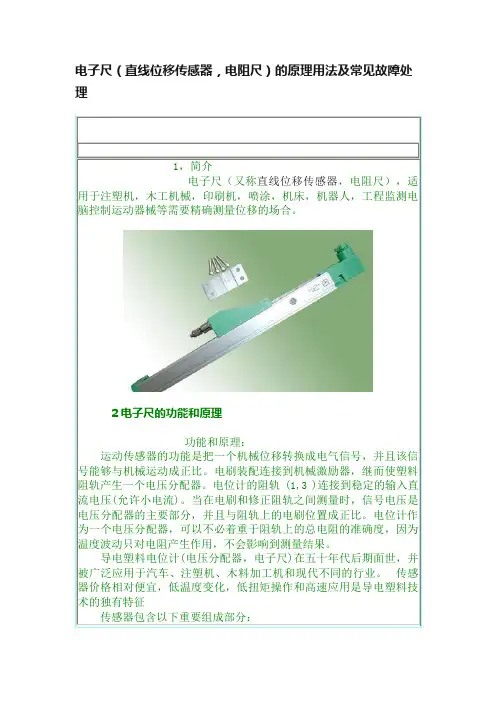

电子尺（直线位移传感器，电阻尺）的原理用法及常见故障处理
电子尺（直线位移传感器，电阻尺）的原理用法及常见故障处理1，简介电子尺（又称直线位移传感器，电阻尺），适用于注塑机，木工机械，印刷机，喷涂，机床，机器人，工程监测电脑控制运动器械等需要精确测量位移的场合。
2电子尺的功能和原理功能和原理：运动传感器的功能是把一个机械位移转换成电气信号，并且该信号能够与机械运动成正比。
电刷装配连接到机械激励器，继而使塑料阻轨产生一个电压分配器。
电位计的阻轨 (1,3 )连接到稳定的输入直流电压(允许小电流)。
当在电刷和修正阻轨之间测量时，信号电压是电压分配器的主要部分，并且与阻轨上的电刷位置成正比。
电位计作为一个电压分配器，可以不必着重于阻轨上的总电阻的准确度，因为温度波动只对电阻产生作用，不会影响到测量结果。
导电塑料电位计(电压分配器，电子尺)在五十年代后期面世，并被广泛应用于汽车、注塑机、木料加工机和现代不同的行业。
传感器价格相对便宜，低温度变化，低扭矩操作和高速应用是导电塑料技术的独有特征传感器包含以下重要组成部分：控制、印刷机械、纸品包装机械。
KTR是微型自恢复式，特别适合空间狭小安装不便的场合。
如：真空吹瓶机、IT设备、张力调节、速度调节、印刷机械、纸品包装机械。
KFM是微型滑块式，是最小尺寸的最小型化结构，特别适合安装空间狭小，不便于对中的场合。
如：医疗设备、大厦自动门、列车自动门、轻工设备等。
KPF是微型拉杆式的法兰面安装结构，适合设备及腔体内部检测的应用场合。
如：煤炭机械、液压机械、腔体内部检测等。
安装注意事项一、选择电子尺规格需留有余量，一般在实际行程的基础上选大一规格的即可。
二、同时注意，1000mm规格以下可选用KTC拉杆系列，大于此行程的规格，或不便于进行对中调整的场合，宜选用KTF滑块结构。
三、电子尺的安装宜将余量均匀留在两端，未确定极限位置之前不要锁紧固定支架螺丝，待调整行程OK后才能锁紧电子尺固定支架螺丝四、拉杆式电子尺的拉球万向头允许半径1mm的对中性偏差，当然规格越短，建议对中偏差越小。
位移传感器常见故障诊断方法【详解】
机械设备自动化系统由执行元件，传感器部分，控制器部分三部分组成，位移传感器主要用于设备位移测量与位置定位，位移传感器质量的优劣直接决定了机械设备测量精度与控制效果的好坏。
机械设备生产制造与维修行业常用的位移传感器产品有：直线位移传感器、拉绳位移传感器、磁致伸缩位移传感器、磁致伸缩液位传感器、LVDT位移传感器、电涡流传感器、磁栅尺位移传感器、角位移传感器（角度传感器、倾角传感器）等。
位移传感器种类不同、输出信号不同，出线方式（电路连接）也会有所不同。
机械设备常用位移传感器模拟量信号输出有三线制电压输出、二线制电流输出与三线制电流输出。
位移传感器电路连接示意图如下：机械位移传感器怎么用_位移传感器使用方法及注意事项第一步，先将高精度微位移传感器放置在弹性体的一端的台阶孔内，用端盖固定；然后转动螺杆，拉近弹性体的上下两个薄壁，弹性体内部出现弹性应力和变形，弹性体的两个薄壁之间的垂直接近量通过螺杆下端的伸出量由位移传感器测得；两个端面即内端面和外端面的接近量通过高精度微位移传感器测得；螺杆转动到不同的位置，拟合出垂直接近量与水平接近量的比值C。
第二步，将高精度微位移传感器从台阶孔中取出，将待标定的微位移传感器置固定台阶孔中，用端盖（4）固定；转动螺杆到不同的位置，位移传感器测出螺杆的伸出量，即弹性体两个薄壁之间的垂直接近量，然后通过比值C求得待标定的微位移传感器两个端面的水平接近量，这个水平接近量与待标定微位移传感器输出电压的变化值的比值，就是待标定的位移传感器的灵敏度。
（1）直线位移传感器的使用美国TOM公司生产的精密直线位移传感器，是带有一个长的持续传导轨迹分压计型传感器，在控制和测量运用中，适合于绝对位移传感，其线性精度为士0.05%。
具有移动快，寿命长等特点，符合龙门式精密油压机的控制要求。
根据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。
在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N-8AD，FX2N-8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。
直线位移传感器的注意事项有哪些？
直线位移传感器的注意事项有哪些？
直线位移传感器常见的使用注意事项一般有六点。
下文详细介绍。
一、需要经常检查电路，然后再接通电源。
不要超过额定电压值，以免影响测量的精确性和带来不必要的损失。
二、直线位移传感器的安装位置最好不要靠近强电磁场，如无特殊说明，要保证直线位移传感器不是在对金属强烈腐蚀作用的环境中使用。
三、安装使用传感器，应轻拿轻放，避免敲打与跌落。
固定传感器时，夹紧壳体即可，不可用力太大、太猛，更不可使壳体出现凹陷、变形，影响测量精确度。
注意其测量量程，请勿超量程使用，而损坏直线位移传感器。
四、必须将传感器通电预热5分钟后，进行正式测量。
五、直线位移位移传感器为精密仪器，出厂前进行了检定与老化。
用户不可随意拆卸，否则影响测量精确性，还可能造成直线位移传感器损坏。
六、被测点的运动轨迹最好与直线位移传感器测杆的轴线平行。
这样测量结果就是移动量。
如直线位移传感器测头移动，测头与被测物的接触面不是凹凸不平的。
直线位移位移传感器的使用过程中要注意这六个要点，才能使得用起来好用，也不会造成什么损失。
位移传感器安装使用说明及注意事项
位移传感器安装使用说明及注意事项位移传感器是一种用于测量物体位置变化的装置，广泛应用于机械设备、自动化系统和工程测量等领域。
在安装和使用位移传感器时，有一些重要的注意事项需要遵守，以确保精确的测量和设备的正常运行。
下面是位移传感器的安装使用说明及注意事项：1.安装位置的选择：-与要测量的物体位置一致，以确保测得准确的位移值；-避免外部干扰，如振动、冲击等；-不受高温、低温、湿度等环境因素的影响；-方便安装和维护。
2.安装步骤：-清洁安装位置：安装位置应清洁无尘，避免灰尘和杂物进入传感器。
-固定传感器：使用合适的固定方式将传感器牢固地固定在安装位置上，避免松动或移位。
-连接电缆：将传感器的接线端子与测量系统的接口连接，确保接触良好。
-调整传感器：根据实际需要，调整传感器的工作范围和增益，使其适应要测量的位移范围。
3.注意事项：-避免过量应力：在安装传感器时，避免施加过大的力量，以免损坏传感器或测量物体。
-防止振动和冲击：位移传感器对振动和冲击非常敏感，因此应注意避免安装在振动和冲击较大的位置上。
-避免过温和低温：传感器通常有工作温度范围限制，应尽量避免超出该范围的温度环境。
-防护措施：按照传感器的防护等级要求，采取相应的防护措施，如防尘、防水等。
-定期校准：位移传感器在使用一段时间后可能出现漂移或误差，建议定期对传感器进行校准，以保证测量精度。
4.维护保养：-定期清洁：定期清洁传感器的表面和接线端子，避免灰尘、油污等物质积聚。
-固定检查：定期检查传感器的固定方式，确保其稳固可靠，并根据需要进行调整。
-良好保护：避免传感器受到机械撞击、弯曲、拉伸等损坏，减少意外事故的发生。
总之，位移传感器的安装和使用需要仔细操作，并注意以上的注意事项，以确保传感器正常运行和精确测量物体的位移变化。
在实际应用过程中，还应根据具体设备和使用要求，遵循制造商提供的安装和使用说明。
位移传感器的故障排除
位移传感器的故障排除位移传感器是一类常见的传感器，其主要用途是测量被测物体的位置变化。
在实际工程应用中，位移传感器常常会出现各种故障，这些故障不仅会对测量结果的准确性产生影响，还会导致仪器的不稳定性和寿命下降。
本文将就位移传感器常见的故障及其排除方法进行介绍。
常见故障1. 信号不稳定在使用位移传感器时，常会出现信号不稳定的情况，这种情况的产生主要有两种可能，一是位移传感器本身的质量问题，另一种是外部环境的影响所致。
解决方法如果位移传感器本身质量较差，需要更换高质量的位移传感器进行替换。
如果问题是由外部环境产生的，我们首先要确定外部环境的影响因素，例如噪声、温度波动、电磁干扰等，然后采取相应的措施进行干扰屏蔽或降噪等。
2. 零点漂移零点漂移是指传感器本身的零点发生了改变，可能是由于传感器老化、外部环境因素或其他原因导致的。
解决方法可以通过对传感器进行校准，将其重新设置为正确的零点。
在校准之前，需要确认传感器是否处于正常工作条件下，并且进行校准时的工作环境应与实际工作环境一致。
3. 传感器输出异常在读取位移传感器输出时，有时会出现输出异常的情况，这可能是由于线路短路或开路、传感器本身损坏等原因导致的。
解决方法首先检查连接线路是否正确、绝缘是否良好，如果连接线路无问题，就需要更换新的传感器。
4. 灵敏度下降有时候，在使用较长时间后，位移传感器的灵敏度会下降，这可能是由于感应元件的老化、磨损等造成的。
解决方法如果是由于感应元件老化导致的，可以考虑更换新的感应元件。
如果磨损严重，可能需要完全更换传感器。
预防措施为了减少位移传感器故障的出现，我们可以采取以下措施进行预防：1. 定期校准定期校准是预防位移传感器故障的主要手段之一。
校准可以检测传感器的正确性、减少因环境因素造成的影响，并确保测量的准确性。
2. 环境保护在安装和使用位移传感器时，应尽量避免环境过于恶劣的情况。
如果传感器处于恶劣的环境下长期使用，将缩短其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线位移传感器常见问题
问题一：传感器供电电源容量小
供电电源容量不足，就会造成以下的情况：熔胶的运动会使合模电子尺的显示变换，有波动，或者合模的运动会使射胶电子尺的显示波动，造成测量误差变大。
如果电磁阀的驱动电源与直线位移传感器供电电源共用的时候，更容易出现这种情况。
问题二、调频干扰和静电干扰
调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。
所以，电子尺的信号线与设备的强电线路要分开线槽。
电子尺必须强制性地接地。
信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。
如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的；而出现静电干扰时，出现的情况也是跟高频干扰一样的。
要证明看是否是静电干扰时，只需用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉。
但是如果要消除掉高频干扰就很难用上面的方法了，直链淀粉检测仪可以试下暂停高频干扰源，看显示结果会不会更好，以此来判断是不是高频干扰的问题。
问题三、显示数据有规律地跳动，或者是没有显示数据
出现这种情况就需要检查连接线绝缘是不是出现破损的现象，并且跟机器的外壳很有规律地接触而导致的对地短路。
问题四、传感器的对中性、平行度以及角度有那些要求
安装直线位移传感器的对中性需要很好，但是平行度可以允许有±0.5mm的误差，角度可以允许有±12°的误差。
但是如果平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。
粘度测定仪那么出现这样的情况的时候，必须要对平行度和角度进行调整了。
问题五、传感器接线错误
直线位移传感器的三条线是不可以接错的，电源线和输出线是不可以调换的。
如果上面的线接错的话，就会出现线性误差很大的情况，要控制的话是很难的，控制的精度也会变得很差，而显示很容易出现跳动的现象等等。
以上回答仅供参考。
