直线位移传感器的使用要求
直线位移传感器的使用注意事项
问题一：直线位移传感器供电电源容量小供电电源容量不足，就会造成以下的情况：熔胶的运动会使合模直线位移传感器（电子尺）的显示变换，有波动，或者合模的运动会使射胶直线位移传感器（电子尺）的显示波动，造成测量误差变大。
如果电磁阀的驱动电源与直线位移传感器供电电源共用的时候，更容易出现这种情况。
问题二、调频干扰和静电干扰调频干扰和静电干扰都有可能让直线位移传感器的电子尺的显示数字跳动的。
所以，直线位移传感器（电子尺）的信号线与设备的强电线路要分开线槽。
直线位移传感器（电子尺）必须强制性地接地。
信号线需要使用屏蔽线，而且电箱的一段应该跟屏蔽线接地的。
如果有高频干扰的时候，通常使用万用表的电压测量就会显示正常，但是显示数字就是会跳动不停的;而出现静电干扰时，出现的情况也是跟高频干扰一样的。
要证明看是否是静电干扰时，只需用一段电源线把电子尺的封盖螺丝跟机器上的某一些的金属短接起来就可以了，只要一短接起来，静电干扰就会马上消除掉。
但是如果要消除掉高频干扰就很难用上面的方法了，可以试下暂停高频干扰源，看显示结果会不会更好，以此来判断是不是高频干扰的问题。
问题三、显示数据有规律地跳动，或者是没有显示数据出现这种情况就需要检查连接线绝缘是不是出现破损的现象，并且跟机器的外壳很有规律地接触而导致的对地短路。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关PLC产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
位移传感器的应用及使用方法 传感器维护和修理保养
位移传感器的应用及使用方法传感器维护和修理保养位移传感器又称为线性传感器，是一种属于金属感应的线性器件，位移传感器的作用是把各种被测物理量转换为电量。
依据位移量的大小输出大小不同的电信号，然后能判定位移量的大小，并且位移传感器的应用范围相当广泛，常用在工业自动化或者建筑桥梁等方面。
那么，位移传感器的都应用在哪些领域呢？一般接受给位移传感器加上一个电压，利用其优良的平滑性，来检测输出电压（输出电阻更改输出电压）分压比。
就可以直接不同类别的位移传感器的使用方法也有不同。
直线位移传感器使用方法是依据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。
在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N—8AD，FX2N—8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。
主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。
1、激光位移传感器的应用激光传感器常用于长度、距离、振动、速度、方位等物理量的测量，还可用于探伤和大气污染物的监测等。
2、角度位移传感器的应用地理：山体滑坡，雪崩。
钻井：钻井倾斜掌控。
民用：大坝，建筑，桥梁，玩具，报警，运输。
火车：高速列车转向架和客车车厢的倾斜测量。
海事：纵倾和横滚掌控，油轮掌控，天线位置掌控。
机械：倾斜掌控，大型机械对准掌控，弯曲掌控，起重机。
军用：火炮和雷达调整，初始位置掌控，导航系统，军用着陆平台掌控。
工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机，铺路机等。
3、磁致伸缩位移传感器的应用注塑机、压铸机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、钢厂轧辊调整、盾构机、液压伺服系统、液位检测和掌控。
4、直线位移传感器（电子尺）的应用领域注塑机、压铸机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、皮革机械、比例阀、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械（刷辊运动、裁纸等）、钢厂轧辊调整、机械手、自动门（列车及大厅）、裁床（裁钢管、木板、线材等）、桥梁监测、煤炭设备（掘进机、坑道支架、塌方监测等）、地质监测（如：塌方、溃堤）。

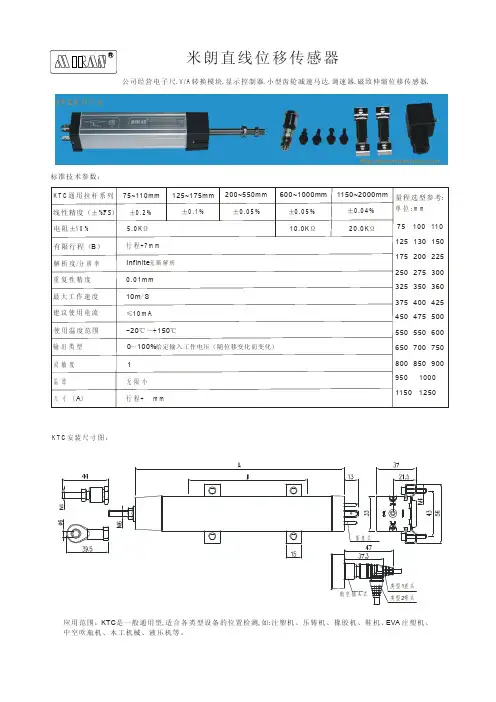

米朗直线位移传感器 说明书
米朗直线位移传感器
公司经营电子尺.转换模块.显示控制器.小型齿轮减速马达.调速器.磁致伸缩位移传感器.
V /A K T C 系列产品
标准技术参数：K T C 通用拉杆系列75~110m m 125~175mm 200~550mm 600~1000mm 1150~2000mm 线性精度（±%F S）±0.2%±0.1%
±0.05%
±0.05%±0.04%有限行程（）B 行程+7m m 电阻±%10 5.0K Ω解析度/Infinite 无断解析重复性精度0.01m m 最大工作速度10m S /建议使用电流≤10m A 使用温度范围-℃～+℃
20150输出类型0100%～给定输入工作电压（随位移变化而变化）分辨率灵敏度温漂无限小尺寸（）
A 行程+ m m
量程选型参考:单位:m m 75 100 110125 130 150175 200 225250 275 300325 350 360375 400 425450 475 500550 550 600650 700 750800 850 900950 10001150 1250
1K T C 安装尺寸图：
应用范围：是一般通用型,适合各类型设备的位置检测,如:注塑机、压铸机、橡胶机、鞋机、注塑机、中空吹瓶机、木工机械、液压机等。
KTC EVA 插座式
航空插头式
10.0K Ω
20.0K Ω
类型直头
1类型弯头
2。
位移传感器使用注意事项
位移传感器使用注意事项以位移传感器使用注意事项为题，我们将从以下几个方面来探讨。
一、什么是位移传感器位移传感器是一种用于测量物体位置变化的装置。
它可以将物体的位移转化为与之对应的电信号输出。
常见的位移传感器有电容式、电阻式、磁敏式、光敏式等多种类型。
二、使用位移传感器的注意事项1. 安装位置选择：位移传感器的安装位置对测量结果有很大影响。
应尽量选择安装在物体位移变化较大的位置，避免安装在有振动或应力集中的部位。
2. 预处理电路设计：位移传感器的输出信号较小，容易受到干扰。
在使用前应设计合适的预处理电路，以提高信号质量和抗干扰能力。
3. 温度补偿：位移传感器的工作温度范围是有限的，不同类型的传感器对温度的敏感程度也不同。
在使用过程中，应注意工作温度范围，避免超出传感器的工作温度范围。
4. 防护措施：位移传感器通常是精密设备，应注意防护措施以避免损坏。
如避免水、油等液体进入传感器内部，避免撞击和振动等。
5. 防止电磁干扰：位移传感器的输出信号容易受到电磁干扰的影响，应尽量避免在强磁场、高频电磁辐射等环境中使用，或采取屏蔽措施以减少干扰。
6. 使用电源：位移传感器通常需要外部电源供电。
在使用过程中，应注意电源的稳定性和电源线的连接情况，确保传感器正常工作。
7. 校准和维护：位移传感器在使用前需要进行校准，以确保测量结果的准确性。
在使用过程中，应定期进行维护和校准，避免传感器因长时间使用而产生的漂移或失灵。
8. 使用环境：位移传感器的使用环境应符合其规定的工作条件，如温度、湿度、气压等。
在使用前应了解传感器的工作环境要求，避免因环境不合适导致传感器无法正常工作。
9. 数据处理：在使用位移传感器时，应注意对传感器输出信号的处理。
根据应用需求选择合适的信号处理方法，如滤波、放大、数字化等，以获得所需的位移数据。
10. 避免超量程：位移传感器通常有一个量程范围，超出量程范围会导致测量结果不准确甚至损坏传感器。
微米级直线位移传感器参数
微米级直线位移传感器参数微米级直线位移传感器参数微米级直线位移传感器是一种用于测量物体长度、距离及位置变化的高精度传感器。
它可以广泛应用于机械装置、仪器仪表、科学实验等领域。
在选择和使用微米级直线位移传感器时必须了解以下参数:1.测量范围测量范围是指微米级直线位移传感器可以测量的最大距离。
每种传感器的测量范围都不同，用户需要根据实际需求选择合适的传感器。
2.灵敏度灵敏度是指传感器输出的电信号与物理量之间的比例关系。
通常表示为每伏特对应的物理量的变化。
灵敏度越高，传感器可以对微小的位移变化做出更为敏锐的响应。
但是灵敏度高的传感器易受环境因素干扰，会发生误差。
3.分辨率分辨率是指传感器所能检测到的最小位移值。
通常每一厘米被分成多少份。
分辨率越高，传感器可以检测到更小的位置变化，提高监测精准度。
4.精度精度是指传感器输出值与真实值差距大小的度量。
传感器的精度越高，测量结果越准确。
5.线性度线性度是指传感器输出值与物理量之间的直线关系程度。
线性度越好，传感器的测量结果越精确。
6.重复性重复性是指在相同测量条件下，传感器连续测量同一物体，所得数据之间的差异度量。
重复性越好，传感器测量结果的变化越小。
7.稳定性稳定性是指传感器在一段时间内在相同测量条件下输出值的变化程度。
稳定性越好，传感器的输出值变化越小。
8.响应时间响应时间是指传感器从接收到信号到输出稳定的时间。
响应时间越短，传感器可以更快地检测到位置变化。
综上所述，用户在购买微米级直线位移传感器时需要重点考虑测量范围、灵敏度、分辨率、精度、线性度、重复性、稳定性和响应时间等几个关键参数，根据实际需求进行选购，以确保实现良好的测量效果。

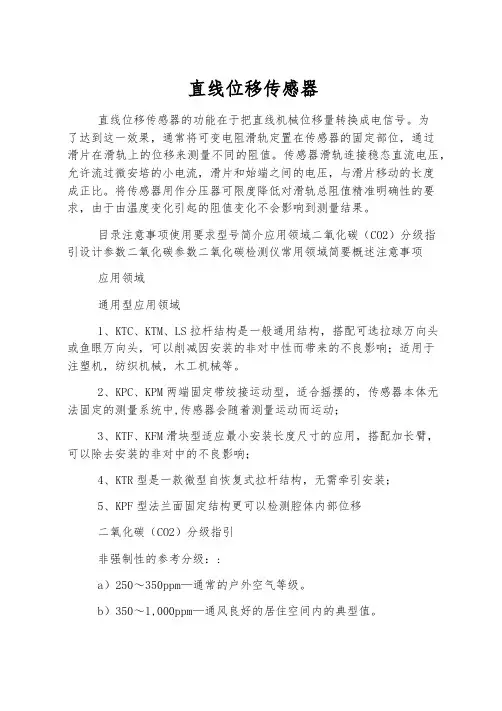

直线位移传感器
直线位移传感器直线位移传感器的功能在于把直线机械位移量转换成电信号。
为了达到这一效果，通常将可变电阻滑轨定置在传感器的固定部位，通过滑片在滑轨上的位移来测量不同的阻值。
传感器滑轨连接稳态直流电压，允许流过微安培的小电流，滑片和始端之间的电压，与滑片移动的长度成正比。
将传感器用作分压器可限度降低对滑轨总阻值精准明确性的要求，由于由温度变化引起的阻值变化不会影响到测量结果。
目录注意事项使用要求型号简介应用领域二氧化碳（CO2）分级指引设计参数二氧化碳参数二氧化碳检测仪常用领域简要概述注意事项应用领域通用型应用领域1、KTC、KTM、LS拉杆结构是一般通用结构，搭配可选拉球万向头或鱼眼万向头，可以削减因安装的非对中性而带来的不良影响；适用于注塑机，纺织机械，木工机械等。
2、KPC、KPM两端固定带绞接运动型，适合摇摆的，传感器本体无法固定的测量系统中,传感器会随着测量运动而运动；3、KTF、KFM滑块型适应最小安装长度尺寸的应用，搭配加长臂，可以除去安装的非对中的不良影响；4、KTR型是一款微型自恢复式拉杆结构，无需牵引安装；5、KPF型法兰面固定结构更可以检测腔体内部位移二氧化碳（CO2）分级指引非强制性的参考分级：:a）250～350ppm—通常的户外空气等级。
b）350～1,000ppm—通风良好的居住空间内的典型值。
c）1,000～2,000ppm—氧气不足、令人困倦、足以引起埋怨的空气等级d）2,000～5,000ppm—停滞、陈旧、闷热的空气等级。
令人头痛、嗜睡，同时伴有精力不集中、注意力下降、心跳加速和细小恶心的现象。
e）5,000ppm—暴露在其中可能会严重缺氧，导致性脑损伤、昏迷甚至死亡。
设计参数通用型直线位移传感器设计参数耐磨寿命:100X106次25X106米无噪音输出工程导轨线性精度误差:0.05%重复性误差:0.005mm直线位移传感器直线位移传感器（9张）移动速度:10m/s冲击系数:IEC68—2—29:196850g振动系数:IEC68—2—6:198220g容许电压:DC60V/5KΩ～20KΩDC36V/2KΩ～4KΩDC24V/1KΩ温漂系数:1.5ppm/℃解析度:无断解析拉杆（含两端绞接型）或滑块型,通用型或微型.表面电泳防静电和辐射高耐磨工程滑环和密封全部为抗寒、耐高温抗老化型:—60℃～+150℃全部采纳高防护等级:拉杆式IP67滑块式IP57二氧化碳参数被测气体GasDetected：二氧化碳（CO2）检测原理Detectionprinciple：红外原理安装方式SamplingMethod：壁挂式，管道式，流通式（与监测环境相关）量程MeasureRange：0—2000PPM,0—5000PPM,0—5%VOL.0—10%VOL.0—20%VOL.0—100%VOL（量程可选，未列出量程可订制）辨别率Resolution：0.01PPM（辨别率可选）精度Precision：2%FS输出信号Outputsignal：4—20MA、RS485，RS232，继电器，无线数字（可选）响应时间ResponseTime:≤10S恢复时间RecoveryTime:≤10S重复性Repeatability:≤±1%线性误差Linearityerror:≤±1%零点漂移Zeroshift:≤±1%（F.S/年）显示技术Display:高亮度数码管显示连线方式Connectionmode:G1/2阳螺纹防爆软管气体单位Gasunit:PPM工作温度Temperature:—20℃～50℃工作湿度Humidity:0—90%RH（无冷凝）防爆等级Explosion—Proof:ExdⅡCT6防护Degreeofprotection:IP65报警方式Alarmmode:声光二重报警工作时间Operatingtime:24小时工作尺寸Dimensions：180×150×90mm重量Weight：≤1.6kg二氧化碳检测仪常用领域l厂房、车间、温室、干净室等各种工业、农业的二氧化碳监测。
直线位移传感器的注意事项有哪些？
直线位移传感器的注意事项有哪些？
直线位移传感器常见的使用注意事项一般有六点。
下文详细介绍。
一、需要经常检查电路，然后再接通电源。
不要超过额定电压值，以免影响测量的精确性和带来不必要的损失。
二、直线位移传感器的安装位置最好不要靠近强电磁场，如无特殊说明，要保证直线位移传感器不是在对金属强烈腐蚀作用的环境中使用。
三、安装使用传感器，应轻拿轻放，避免敲打与跌落。
固定传感器时，夹紧壳体即可，不可用力太大、太猛，更不可使壳体出现凹陷、变形，影响测量精确度。
注意其测量量程，请勿超量程使用，而损坏直线位移传感器。
四、必须将传感器通电预热5分钟后，进行正式测量。
五、直线位移位移传感器为精密仪器，出厂前进行了检定与老化。
用户不可随意拆卸，否则影响测量精确性，还可能造成直线位移传感器损坏。
六、被测点的运动轨迹最好与直线位移传感器测杆的轴线平行。
这样测量结果就是移动量。
如直线位移传感器测头移动，测头与被测物的接触面不是凹凸不平的。
直线位移位移传感器的使用过程中要注意这六个要点，才能使得用起来好用，也不会造成什么损失。
wyh车用军级直线位移传感器技术条件
车用军级直线位移传感器技术条件文件号;J01-02本标准适用于车用柴油发动机电控系统位置反馈用位移传感器一型式及基本参数1 直线位移传感器由传感元件及电子电路组成，封装在同一不锈钢壳体内。
2 传感元件采用差动变压器原理，由一个励磁线圈（一次）及两个信号线圈（二次）组成。
3 电子电路芯片采用美国军用器件AD598SD/883B。
4 传感器量程20mm。
5传感器工作温度范围-50 C ~+115C。
6传感器由直流稳压电源供电，供电电压范围±2V~±15V,电源波纹电压峰值不超过20mVp-p；7 传感器消耗电流小于±20mA。
8 传感器位移线性误差不超过0.5%FS。
9 传感器输出0 位移时为1V，20mm 位移时为8V。
10传感器0位移的测杆伸长为45±1mm。
11 传感器输出电压波纹峰峰值小于20mV。
12传感器温度系数<0.03% F。
S / oC。
13 传感器频响范围DC~400HZ（3dB）。
14 传感器供电电路对正负电源端有反接保护,瞬间过压保护，并对输出电压信号进到限流保护,以防止正负电源反接及输出端短路。
15传感器外壳尺寸①38*123mm。
16传感器测杆尺寸①6o.o7端部为M6*15螺纹，测杆硬度为RHC45。
17传感器引线为4根,伸出长170mm,护套管为高温材料，套管长150mm,引出线颜色：紫色+15V,绿色-15V,黑色地，白色为输出。
18 传感元件由软磁合金屏蔽,线圈浸漆烘干,外部用703 硅橡胶覆盖1 9传感器中电路用703 硅橡胶覆盖防护。
20 传感器引出线在壳体内用尼隆线邦扎,浸化烘干,进孔及外壁用703 硅橡胶覆盖密封。
二检验规则（一）传感器在生产过程中需要进行以下项目试验及测试元件检验及老化试验AD598SD/883 芯片进货后进行性能检验及高温老化试验24小时。
电阻，电容进行高温老化48 小时老化试验及检验。
线圈绕制及浸化中进行以下试验1 ）直流电阻（2）绝缘电阻（3）高温老化48 小时二）产品检验项目线性精度测试高温测试低温测试振动测试电源电压范围测试消耗电流测试波纹测试外壳对地电容测试外壳对地绝缘电阻测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、保证供电电源的稳定性
供电电源要求±0.1%的稳定性，要不然会导致显示的圈套波动。
要保障显示圈套的波动幅度不超过波动电压的波动幅度。
二、预防静电导致的干扰
预防静电干扰的措施有：位移传感器的信号线采用屏蔽线，且与电源线分开线槽布置;电子尺安装在强制接地的支架上，保证电子尺外壳良好接地;信号的屏蔽线在电箱的一端接地。
电子尺显示数字跳动的时候，一般就有干扰信号在里面，这时可用万用表进行电压。
验证是不是静电产生的干扰，可以用一段电源线把电子尺的封盖螺丝与机器上某一点金属短接，这时静电干扰就会马上消除。
三、电子尺三条线的接法
“1”、“3”线是电源线，“2”是输出线。
这三条线一旦接错，将会产生很大的线性误差。
四、供电电源容量的要求
如果电源容量过小，容易发生如下情况：合模运动会导致射胶电子尺显示跳动，或熔胶运动会导致合模电子尺的显示波动。
特别是在当电磁阀驱动电源与电子尺供电电源在一起时容易出现这种情况，严重时用万用表的电压档可以测量到电压的波动。
如果出现这种情况，首先排除是不是静电干扰和高频干扰，对中性不好的情况下仍不能解决问题，则可以怀疑是电源的功率过小。
五、安装对中性要好
角度容许有不超过12°的误差，平行度容许不超过0.5mm，如果两个误差都偏大，则会导致显示数字跳动。
如果出现这种情况，就要对角度和平行度进行调整。
六、防止短路
直线位移传感器电子尺工作过程中，有规律的在某一点显示数据跳动或不显示数据，这种情况就要检查连接线绝缘是否有破损并与机器的金属外壳有规律的接触引发的对地短路。
七、避免老化
如果位移传感器长期处于环境恶劣的场合，容易发生老化现象，这会影响到电刷的接触电阻，引起显示数字跳动。
所以，要经常对其进行维护。
