水池加固抗渗防水-施工方案
水池加固抗渗防水-施工方案
水厂水池补强、防腐、抗渗综合治理方案一、工程概况与编制依据水厂循环池（西）在地面上，从侧墙外壁看，局部渗漏，但从上部看内部，表面有严重的破落，也有露筋现象，并有大量的附着物。
清水池（东）建筑面积约为1814㎡，采用无梁楼盖结构，根据该水池设计图纸：1、该水池工程地质资料采用新乡市勘察测量队提供的“新乡市第四水厂扩建工程地质勘察报告”，该工程地震设计（基本）烈度为8度，Ⅱ类场地土。
2、混凝土：垫层、散水与保温墙基础100号；现浇底板与池壁200号，抗渗标号S6；预制顶板、顶板后浇叠合层、柱和柱帽200号，抗渗标号S4，后浇带250号抗渗标号S6。
3、砖砌体：导流墙采用100号砖、50号水泥砂浆砌筑。
保温墙与池顶挡土墙用75号砖、50号混合砂浆砌筑。
4、该清水池顶板160mm-240mm厚，底板250mm厚、顶板覆土500mm厚、柱网4400mm*4400mm、蓄水深度约4米左右。
5、根据河南省建筑工程质量检验测试中心站有限公司出具的JD-2016-089-1992号检测报告显示：现场对水池混凝土构件的外观质量进行检测，该水池共抽检了194个混凝土构件，有7个混凝土构件钢筋锈蚀严重，有99个混凝土构件钢筋有锈点，有轻微锈蚀现象，有88个混凝土构件钢筋锈点密集，锈蚀较严重。
1-2-K-L轴线处顶板钢筋外露、锈蚀严重，局部钢筋已经脱落。
孟营水厂清水池（东）的可靠性鉴定评级为三级，可靠性不符合国家现行标准规范的要求,影响整体安全,在目标使用年限内明显影响整体正常使用，应采取措施进行相关补强、防腐、抗渗处理。
图片如下：二、综合治理施工方案根据现场条件，为降低对周边环境的影响，提高施工效率，缩短工期，保证无渗漏整体效果，尽早恢复供水生产，决定采用郑州赛诺建材有限公司的专业补强、防腐、抗渗技术与特种防腐、抗渗材料，设计结构补强加固、防腐、抗渗的处理方案，该方案涉与的材料全部符合饮用水安全要求，构建一个高强度的多重抗渗系统，彻底解决腐蚀、渗漏水的问题。
池塘加固工程施工方案
一、工程概况本工程为池塘加固工程，主要目的是提高池塘的抗渗性能、稳定性和安全性，防止池塘漏水、塌陷等问题的发生。
工程地点位于XX市XX区，施工面积约为XX平方米。
工程内容包括：池塘底部加固、池壁加固、排水系统改造等。
二、施工准备1. 工程组织机构成立施工现场管理机构，明确各岗位职责，确保施工顺利进行。
2. 施工人员及设备组织具有丰富经验的施工队伍，确保施工质量。
设备包括挖掘机、搅拌机、混凝土泵、运输车辆等。
3. 材料准备采购符合国家标准的混凝土、钢筋、防水材料、砂石等原材料。
4. 施工图纸及技术资料熟悉施工图纸，掌握施工技术要求，确保施工质量。
三、施工工艺及步骤1. 池塘底部加固（1）清理池塘底部，将杂物、淤泥等清除干净。
（2）根据设计要求，铺设防水层，确保防水效果。
（3）浇筑混凝土，厚度根据设计要求确定。
（4）养护混凝土，保证强度。
2. 池壁加固（1）拆除原有池壁，清除松散土体。
（2）根据设计要求，设置钢筋网，绑扎钢筋。
（3）浇筑混凝土，厚度根据设计要求确定。
（4）养护混凝土，保证强度。
3. 排水系统改造（1）拆除原有排水系统，检查排水管道。
（2）根据设计要求，重新铺设排水管道，确保排水畅通。
（3）检查排水系统，确保无渗漏。
四、质量控制措施1. 材料检验：严格按照国家标准进行材料检验，确保材料质量。
2. 施工过程控制：加强对施工过程的监督，确保施工质量。
3. 成品保护：对已完成的工程部位进行保护，防止损坏。
4. 验收标准：按照国家相关标准和设计要求进行验收。
五、安全文明施工1. 施工现场安全：严格遵守施工现场安全规定，确保施工人员安全。
2. 环境保护：合理利用资源，减少施工过程中的污染。
3. 文明施工：保持施工现场整洁，营造良好的施工环境。
六、工程进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
七、工程验收工程完成后，按照国家相关标准和设计要求进行验收，确保工程质量。
本方案仅供参考，具体施工过程中应根据实际情况进行调整。
水池的抗渗、裂、漏治理措施
水池的抗渗、裂、漏、浮措施（一）水池抗浮水池在施工中或使用前，由于某些措施不当可能会出现整个池体上浮，脱离原地基础或垫层，底板下脱空积有泥水、淤泥，池底板、池壁、顶板出现裂缝现象，造成池子大量渗漏、破坏，不能使用。
（1）原因分析雨期施工，现场排水不当，涌入基坑；池周围未及时分层回填夯实，雨水流入基坑；管道漏水或停止基坑降水时间过早；池顶上方未回填，池内未适当灌水，使池子上部荷载不足以平衡水的上浮力；施工管理不善，未按施工程序施工，做好施工前的排水、回填压重等措施。
（2）处理加固方法一般采取“自重或再外部加压复位”的方法，具体采取“侧面掏土与底板钻孔冲土”相结合，即在池体四周填土挖去后，用人工从池外侧将涌入池底的泥砂掏除一部份，其余部位则在底板上顺序钻孔，孔径为30mm,按梅花形布置，间距1.5~2.5m,穿透底板，该孔同时兼作以后底板加固水泥压力灌浆用，孔成后，采用高压水泵逐孔压水冲洗，将池底泥砂冲出，经池底冲洗及池体自重或再池项加压，即可使底板基本复位。
为使标高一致，可在四边垫以找干好的4根枕木控制复位标高。
如池体未裂，采用灌水加压复位应特别注意的是灌水不宜太高，以防止底板中部无支承面造成裂缝。
待底板复位稳定后，一般应从底板钻孔处进行压力灌浆处理，灌浆前先沿池壁四周用300mm厚经夯实的回填土封住，并等距离埋设8～16根胶管作溢浆孔，灌浆材料采用水泥粉煤灰浆或水泥砂浆和纯水泥浆。
水泥用42.5(R)普通水泥。
压浆设备可采用HB013型压浆泵，压浆时用高压橡胶管将灌浆嘴与压浆泵的输浆干管连通，即可用跳仓方式同时往几个灌浆孔向底板下注浆，直至邻孔内出浆为止。
注浆一般分两遍进行，第一遍可灌入掺粉煤灰的低强度、高流动性的稀浆增合比为：水泥：粉煤灰：水=1：4：10）（或水泥砂浆人间歇48h，第二遍用纯水泥浆喷灌，将板底孔隙压实为止，并在钻孔处预埋Φ16mm垂直钢筋，以作加强新旧底板之间的接合。
在向底板灌浆的同时，应在池体基坑四周挖沟和集水井，用水泵将坑内积水及新从浆液中带出的水排出，以加快浆液固结。
水池防水堵漏施工方案
水池防水堵漏施工方案一、工程概述二、施工前准备工作1.根据水池的实际情况，确定施工方式和防水材料；2.水池的表面应清洁干净，并确保无破损和污渍；3.对水池的结构进行检查，发现裂缝、空鼓等问题及时修补；4.准备好施工所需的工具、设备和材料；5.清理施工现场，确保施工环境整洁。
三、施工步骤1.表面处理：清洁水池表面的杂物和污渍，并确保表面干燥和平整；2.基层处理：根据水池的材质和结构，选择适当的基层处理方法，如刷涂特殊的粘结剂，填充裂缝等；3.防水处理：选择适当的防水材料，如PVC防水卷材、聚氯乙烯（PE）防水卷材等。
根据水池的具体情况，使用涂刷或粘贴等方式进行防水处理；4.敲击处理：对已经涂刷或粘贴的防水层进行敲击处理，以确保其与基层紧密贴合；5.封边处理：水池的边缘部位容易堵漏，需要进行封边处理。
可以选择适当的封边材料，如胶带、胶状材料等；6.防渗处理：对水池周围的地面进行防渗处理，以防止地下水渗漏进水池；7.清理工作：施工结束后，清理施工现场，并对防水层进行检查，确保施工质量。
四、施工注意事项1.施工过程中，需要保持环境干净，避免杂物和灰尘进入水池内；2.使用的施工材料要求符合国家标准，并确保质量过关；3.防水层的厚度和均匀性要符合设计要求；4.施工人员需掌握相关的防水施工技术，以确保施工质量；5.施工结束后，要及时进行检查和清理，确保施工质量和水池的正常使用。
五、施工质量控制1.施工前，对施工材料进行质量检查，确保合格；2.施工过程中，进行施工质量检查，并针对问题进行及时处理；3.施工结束后，进行施工质量验收，确保达到设计和标准要求。
六、安全措施1.施工现场进行合理的防护，如搭设安全网、设置警示标志等；2.使用施工设备时，要遵守操作规程和安全操作步骤，确保施工人员的安全；3.施工过程中，要注意防止施工材料的飞溅或异味对施工人员的危害，做好相应的防护措施。
七、施工后维护1.施工结束后，对防水层进行定期检查和维护，及时修补损坏或老化的部分；2.对水池进行定期清洗和保养，防止污垢或水垢对防水层的破坏。
水池加固抗渗防水 施工方案
水厂水池补强、防腐、抗渗综合治理方案一、工程概况及编制依据水厂循环池（西）在地面上，从侧墙外壁看，局部渗漏，但从上部看内部，表面有严重的破落，也有露筋现象，并有大量的附着物。
清水池（东）建筑面积约为1814㎡，采用无梁楼盖结构，根据该水池设计图纸： 1、该水池工程地质资料采用新乡市勘察测量队提供的“新乡市第四水厂扩建工程地质勘察报告”，该工程地震设计（基本）烈度为8度，Ⅱ类场地土。
2、混凝土：垫层、散水及保温墙基础100号；现浇底板及池壁200号，抗渗标号S6；预制顶板、顶板后浇叠合层、柱和柱帽200号，抗渗标号S4，后浇带250号抗渗标号S6。
3、砖砌体：导流墙采用100号砖、50号水泥砂浆砌筑。
保温墙及池顶挡土墙用75号砖、50号混合砂浆砌筑。
4、该清水池顶板160mm-240mm厚，底板250mm厚、顶板覆土500mm厚、柱网4400mm*4400mm、蓄水深度约4米左右。
5、根据河南省建筑工程质量检验测试中心站有限公司出具的JD-2016-089-1992号检测报告显示：现场对水池混凝土构件的外观质量进行检测，该水池共抽检了194个混凝土构件，有7个混凝土构件钢筋锈蚀严重，有99个混凝土构件钢筋有锈点，有轻微锈蚀现象，有88个混凝土构件钢筋锈点密集，锈蚀较严重。
1-2-K-L轴线处顶板钢筋外露、锈蚀严重，局部钢筋已经脱落。
孟营水厂清水池（东）的可靠性鉴定评级为三级，可靠性不符合国家现行标准规范的要求,影响整体安全,在目标使用年限内明显影响整体正常使用，应采取措施进行相关补强、防腐、抗渗处理。
图片如下：综合治理施工方案二、根据现场条件，为降低对周边环境的影响，提高施工效率，缩短工期，保证决定采用郑州赛诺建材有限公司的专业补无渗漏整体效果，尽早恢复供水生产，强、防腐、抗渗技术及特种防腐、抗渗材料，设计结构补强加固、防腐、抗渗的处理方案，该方案涉及的材料全部符合饮用水安全要求，构建一个高强度的多重抗渗系统，彻底解决腐蚀、渗漏水的问题。
水池防渗施工方案
水池防渗施工方案1. 概述水池防渗施工是为了保护水池内的水不被渗漏出去，确保水池的功能和使用寿命。
本文档将介绍水池防渗施工的方案和步骤。
2. 施工前准备在开始水池防渗施工之前，需要进行以下准备工作：2.1. 确定施工材料和工具根据水池的类型和规模，确定所需的防渗材料，如防渗膜、防渗涂料等，并准备好所需的施工工具，如刷子、辊筒、喷枪等。
2.2. 清理和修补清理水池内的杂物，并对池壁和底部进行检查，修补任何已经出现的裂缝和破损。
2.3. 设计施工计划根据水池的尺寸和形状，制定合理的施工计划，包括施工顺序、时间安排和安全措施。
3. 施工步骤3.1. 表面处理在进行防渗施工之前，需要确保水池的表面干燥、平整和清洁。
可以使用高压水枪清洗表面，同时修复任何发现的不平整。
3.2. 底部处理在水池底部铺设防渗材料，如防渗膜或涂料。
根据材料的要求，使用刷子、辊筒或喷枪将材料均匀涂覆在底部表面。
3.3. 壁面处理处理水池的壁面，同样可以使用防渗膜或涂料。
根据材料的要求，使用刷子、辊筒或喷枪将材料均匀涂覆在壁面。
3.4. 边缘和接缝处理处理水池的边缘和接缝，以确保防渗材料的完整性。
可以使用专用的接缝材料填充边缘和接缝，保证水池的密封性能。
3.5. 验收和修补完成施工后，对水池进行验收。
检查防渗材料的质量和施工的效果，并及时修补和调整。
4. 施工注意事项进行水池防渗施工时，需要注意以下事项：•选择合适的防渗材料，考虑水池的类型和使用环境。
•严格按照施工工艺和要求进行施工，确保施工质量。
•确保施工现场的安全，遵守相关的安全操作规定。
•注意材料的使用和储存方式，避免材料受潮和损坏。
•防渗材料施工过程中避免雨水或污染物的侵入，保持施工环境的干净和整洁。
5. 施工期内和施工后的维护在水池防渗施工完成后，需要进行适当的维护工作，以延长水池的使用寿命：•定期检查水池的防渗材料，有损坏或老化及时修补或更换。
•避免使用尖锐物体或化学药品损坏防渗层。
水池抗渗技术措施
水池抗渗技术措施为提高混凝土的密实性，使水池具有较高的抗渗性能，本工程的水池按设计要求的依强度等级和防渗要求进行施工。
Is材料要求(1)水泥：在不受侵蚀性介质和冰冻作用时，宜采用火山灰水泥、粉煤灰水泥或普通水泥；渗用外加剂时可采用矿渣水泥；在受冻融作用时，应选用普通水泥。
水泥标号不宜低于425(R),不得使过期或受潮结块的水泥。
(2)石子：粒径不宜大于40m%吸水率不大于15%,水量不大于1%o(3)砂：宜采用中砂，含泥量小于3%。
(4)水：饮用水或无侵蚀性的洁净水。
(5)外加剂：宜根据具体情况采用加气剂、密实剂、防水剂、减水剂、微膨胀剂等。
(6)配合比：根据设计要求的强度，抗渗等级和现场实际使用的材料进行试配确定。
选择配合比时应考虑实际施工条件，按设计要求的抗渗等级适当提高0∙2~Q4MPa o配合比一般采用“实体积法”进行设计，设计中的3个基本参数为：水灰比和水泥用量：水灰比宜在O5~Q6,最大不超过大不水泥用量不小于300kg/m3o(7)砂率：宜在28%~38%,灰砂比保持在1.5~2.5之间，砂石混合密实度不大于2000kg/m3o(8)外加剂渗量：根据外加剂品种而定。
(9)为提高水池的抗渗防水性，在水池的底板内壁做五层式防水砂浆抹灰，作为结构防水以外的一道重要抗渗漏防线。
2、施工要点(1)防水混凝土应用机械搅拌。
先将砂、石、水泥一次倒入搅拌机内搅拌Q5~10min0外加剂最后加入。
搅拌前外加剂应用拌合水稀释均匀。
搅拌时间可适当延长至1~15min0(2)模板要求表面平整，拼缝严密，吸湿性小，支撑牢固。
两侧模板如用对拉螺栓固定时，应在螺栓中间加止水片，管道、套管等应焊止水环，并须满焊。
(3)厚度大于或等于25Cm的结构混凝土坍落度宜为1~3cm,厚度小于25Cn1及钢筋稠密的结构宜为3~5cm0拌好的混凝土要及时浇灌，常温下应在30min内运至现场，于初凝前浇灌完毕。
(4)防水混凝土应采用机械振捣，插入式振捣器插点间距不应超过50C 加振捣时间宜为10~30s,到表面泛浆无气泡为止，避免漏振、欠振和超振。
水池防水---专项施工方案
水池防水—专项施工方案一、背景介绍在建筑工程中，水池作为储水、运输水或景观装饰水体，其防水工作至关重要。
水池一旦发生漏水等问题，不仅会造成资源浪费，还可能对周围环境和建筑结构造成损坏。
因此，制定专项施工方案对水池防水工程至关重要。
本文将提出一种水池防水的专项施工方案，以确保水池防水效果和工程质量。
二、施工前准备1.检查水池结构，确保水池底部和四周没有破损或渗漏现象。
2.清理水池内外的杂物和残渣，保持施工区域整洁，并确保施工区域干燥。
3.准备防水材料和工具，包括防水涂料、防水卷材、刷子、辊筒、刮刀等。
三、施工步骤1. 基层处理1.首先，对水池底部和四周进行基层处理，确保基层平整牢固。
2.对需要修补的部位进行修补，填补裂缝、孔洞等缺陷，并确保修补部位干燥。
2. 防水材料涂覆1.首先，选用适当的防水涂料或防水卷材，根据防水材料的规定比例配制。
2.使用刷子或辊筒均匀涂覆在水池底部和四周，确保涂层厚度均匀。
3.依次涂覆多层防水材料，重叠处应大于10厘米，确保防水效果。
4.注意防水材料的干燥时间，避免二次施工时造成涂层拉丝或开裂现象。
3. 检验验收1.完成防水涂覆工作后，等待防水材料干燥后，进行防水层的质量检验。
2.用水浸淹水池，观察是否有渗水现象，确保防水效果符合要求。
四、施工注意事项1.施工过程中应注意安全，穿戴好个人防护装备。
2.严格按照防水材料的施工要求进行操作，确保防水效果。
3.避免在大风、雨雪等恶劣天气下施工，以免影响防水材料的效果。
4.施工结束后，及时清理现场，保持施工区域整洁。
五、总结水池防水是建筑工程中重要的一环，有效的防水方案可以保障水池结构的稳定性和使用寿命。
本文提出的水池防水专项施工方案，通过细致的施工步骤和注意事项，希望能为水池防水工程提供一定的参考，确保防水效果和工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

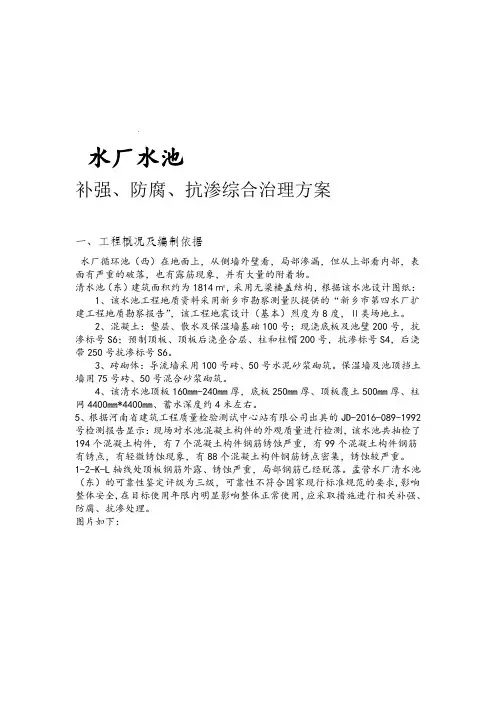

水厂水池补强、防腐、抗渗综合治理方案一、工程概况及编制依据水厂循环池（西）在地面上，从侧墙外壁看，局部渗漏，但从上部看内部，表面有严重的破落，也有露筋现象，并有大量的附着物。
清水池（东）建筑面积约为1814川，采用无梁楼盖结构，根据该水池设计图纸：1 、该水池工程地质资料采用新乡市勘察测量队提供的“新乡市第四水厂扩建工程地质勘察报告”，该工程地震设计（基本）烈度为8度，U类场地土。
2 、混凝土：垫层、散水及保温墙基础100号；现浇底板及池壁200号，抗渗标号S6;预制顶板、顶板后浇叠合层、柱和柱帽200号，抗渗标号S4,后浇带250号抗渗标号S6o3 、砖砌体：导流墙采用100号砖、50号水泥砂浆砌筑。
保温墙及池顶挡土墙用75号砖、50号混合砂浆砌筑。
4 、该清水池顶板160mm-240m厚，底板250mn厚、顶板覆土500mn厚、柱网4400mm*4400mm蓄水深度约4米左右。
5、根据河南省建筑工程质量检验测试中心站有限公司出具的JD-2016-089-1992号检测报告显示：现场对水池混凝土构件的外观质量进行检测，该水池共抽检了194个混凝土构件，有7个混凝土构件钢筋锈蚀严重，有99个混凝土构件钢筋有锈点，有轻微锈蚀现象，有88个混凝土构件钢筋锈点密集，锈蚀较严重。
1-2-K-L 轴线处顶板钢筋外露、锈蚀严重，局部钢筋已经脱落。
孟营水厂清水池（东）的可靠性鉴定评级为三级，可靠性不符合国家现行标准规范的要求,影响整体安全，在目标使用年限内明显影响整体正常使用，应采取措施进行相关补强、防腐、抗渗处理。
图片如下:二、综合治理施工方案根据现场条件，为降低对周边环境的影响，提高施工效率，缩短工期，保证无渗漏整体效果，尽早恢复供水生产，决定采用郑州赛诺建材有限公司的专业补强、防腐、抗渗技术及特种防腐、抗渗材料，设计结构补强加固、防腐、抗渗的处理方案，该方案涉及的材料全部符合饮用水安全要求，构建一个高强度的多重抗渗系统，彻底解决腐蚀、渗漏水的问题一）、方案措施：1、循环池、清水池内（YYB治理方案1）、高压水喷射清洗、清理干净，露出坚实的结构基面；2）、露筋剔凿、打磨、除锈、RD-TD饮水池专用涂料封闭处理；3）、局部孔洞等缺陷用YYG拌砂填堵抹结实；4）、整体喷涂YYB特种防水抗渗浆料修复加固，保障池内结构基面整体涂层饱满、密实坚固，保证无露筋、无露原结构骨料。
2、池外壁局部渗漏缺陷结构修复方案1）、凿毛裂缝等缺陷表面，喷水清理干净；2）、用YYB特种防水浆料喷涂抗渗、丫丫16闪凝堵漏补强。
3 ）、涂刷RD-FLEX背压一涂灵防水涂料。
二）、施工措施：1，施工准备计划施工时，对施工区域米取保护和隔离措施，提前排放水、拆卸或移出、保护影响施工的设施，脚手架，材料，机具，安全、劳保防护品，技术管理、施工人员准备进场。
区域内施工工序完成要及时测量记录、汇报验收。
施工资料存档备份。
2 ，池内基面处理1 ）、池内整体用高压清洗设备清洗、清理，基面应结实平整、干净、无灰尘、无油污、及杂物；2 ）、对于有油污的基面应用10%勺食用小苏打溶液进行擦洗，再用清水冲洗干净。
3 ）、对于空鼓、松脱基面、尖锐凸出物都应铲除及用YYG固结浆料调配适量的干净河砂进行修补结实。
4 ）、阴阳角处建议做成圆角或棱角。
5）、基面若有裂漏现象，必须调配YYB特种防水抗渗浆料喷涂2mm厚, 4- 小时固结后方可进行下个工序施工。
3 ，露筋防腐施工1 ）、钢筋除锈施工：手工和动力除锈：需防腐施工的钢筋采取手工打磨结合电动磨砂除锈的方法，达到基面无锈蚀，压缩空气除尘，检查合格后即可进行防腐涂刷施工。
基层处理：表面预处理是整个防腐过程中的重要环节，保证涂层质量的先决条件，关系到防腐蚀材料能否发挥最在覆盖屏闭作用，关系涂料涂层的整体使年限。
对腐蚀严重部位用砂轮机对金属表面上的污物、焊渣、铁锈、氧化皮彻底清除干净，特别是夹角、死角等部位，使基层表面腐朽清除。
验收标准：砂轮机除锈后表面干燥、无油污、无氧化皮、无锈迹、无灰尘，表面粗糙度达到RZ20-40 um符合GB8923-1988规定要求的等级标准（St3级）。
2 ）、钢筋封闭涂料施工：基层处理完后为防止产生再次氧化，需尽快在4小时内涂刷第一道RD-TD饮水池专用涂料进行密封处理施工。
配料：先将RD-TD饮水池专用涂料粉料泡入粉料量1/3的清洁的自来水中，搅拌融合成膏泥状，再剪开液料包，按比例将液料倒入料桶，连接手持电动搅拌机，开机搅拌均匀混合物4-5分钟，静置10分钟左右，施工前进行二次搅拌2-3 分钟。
涂刷：一人先用滚筒或长鬃毛刷蘸涂料刷阴角、小夹角等不能连续涂刷的部位做增强处理。
后面一人用滚筒或长鬃毛刷蘸涂料有序、均匀地涂刷在钢结构表面，不要漏刷，发现流挂现象，及时收刷均匀。
利用脚手架采取先上后下的次序施工，涂膜分两遍涂刷完成，成膜厚度1.5mm左右，二遍涂刷中间间隔2-4小时。
检查验收：涂膜无严重流挂现象，涂刷均匀饱满，无毛糙，无漏刷，涂膜1.5mm厚左右即为合格。
4,池内基面整体喷涂YYB特种防腐抗渗浆料补强、抗渗施工1）、干燥基面上施工前应先湿润基面至无明水为准，若基面潮湿但无明水可直接施工。
2）、连接电动搅拌机，按配比加水调配YYB特种防腐抗渗浆料，充分搅拌至均匀、无料粒糊状，静置十分钟后再搅拌一下，效果更佳。
3）、连接空压机、喷浆枪，上料直接将浆料均匀喷涂在基面上，待第一层完全干透后（约2小时或手擦不粘为准），再喷涂第二遍。
堆积流挂现象，趁浆料未干之前用塑料扫把向一个方向收扫平整处理。
对于结构缺陷部位和钢混结合部位可预先多喷一遍。
4-8小时固结后能上人即可进行下个施工工序。
4）、喷涂施工保证与原基面整体结合牢固，平整、密实，无空鼓、裂纹，无凹陷、无开裂、无裸露钢筋和原结构骨料等缺陷现象产生。
YYB涂层最薄处保证有5mn厚。
1天后达到一定硬度，密实度，厚度等要求即可进行喷水雾覆膜养护，交工验收，成品保护。
5，池外壁局部渗漏缺陷结构修复施工1）、对外壁缺陷渗漏部位整体外延3-5CM范围磨毛处理，沿裂缝开凿1-2cm 的V型槽，露出原混凝土结构基面，高压喷水清洗干净，润湿基面，达到施工条件。
垃圾清运到指定堆放点；2）、配制YYB浆料，连接空压机，喷浆枪，上料对修复部位基面整体进行喷浆一遍，阴阳角、结合部位、渗漏严重部位重点多遍喷浆，达到2mm厚，待凝结固化；3）、局部漏点渗漏明水，可用YY-16闪凝浆料进行填补固结止水处理，再补喷YYB浆料；4）、12小时后，检查无渗漏后，用RD-FLEX背压一涂灵涂刷裂纹部位，整体涂刷2-3遍，确保涂膜达1.2-1.5mm厚。
涂刷基面保证喷水润湿，接茬、结构结合连接部位细化处理，保证密实封闭，确保无渗漏产生；5 ）、3天后无渗漏潮湿即可通过合格验收。
6 ，施工注意事项1）、禁止在5C以下或有积水的情况下施工。
2）、切忌将已干结的料加水混合后再用；3）、结构开裂处理按有关规范要求进行，建议加一层玻璃纤维网；4）、施工完成24小时内，需防止人行走并不能穿高跟鞋或钉鞋进入施工区域。
5）、已完成的补强抗渗层在没有做保护措施之前，不得有铁器、钢钉、钢筋、脚手架等棱角重物在防水层上施工或堆放，以免破坏防水层；6）、补强抗渗层完全干固后，方可做其它覆盖层。
三、运用技术、材料施工采用郑州赛诺建材有限公司的专业防腐抗渗技术，特种防腐、抗渗材料，设计结构补强加固、防腐、抗渗的处理方案，构建一个高强度的多重防腐抗渗系统，彻底解决腐蚀、渗漏水的问题。
主要材料性能：1、YYB特种防腐抗渗浆料：由郑州赛诺建材有限公司研发，是一种专业在背水面处理混凝土、砖石结构渗漏水的特效刚性内防水材料，属新型特效防水抗渗材料，无毒无味，阻燃，环保，可用于食品和饮用水工程。
是由几十种纯无机成分组成的灰色粉末，单组份，各种成分与水互相发生反应后，具有多重防水抗渗的功能，而且强度高（7天C30 以上），耐高低温（-40-200 C ），粘接力强（2.0MPA，抗渗压力达1.8MPA可耐180米水柱的压力，不起层，不开裂，耐紫外线，耐老化，抗冻，不易被破坏，无搭接缝施工，可靠性高。
已通过国家建筑材料测试中心的检测，被列为中国工程建设重点推广应用产品，是耐久性防水工程的最佳选择。
本材料采用喷涂施工，即使采用高压注浆或其他材料效果不佳的，使用本材料依然可以达到理想效果。
YYB特种防水抗渗浆料作为内防水施工的主要材料，具有以下优点：1）、优异的防水抗渗能力，是真正的多重动态防水材料；2）、和混凝土、砖石结构具有超强的粘接能力，可背水面大面积带水施工。
即使遇到使用注浆或其他材料效果不佳的渗漏水情况，该材料同样可以达到理想效果；3）、采用喷涂法施工，防水层厚度均匀，无接缝，并可根据施工要求调节材料的厚度，既适合局部修复处理，也可以大面积施工。
4）、集防水，抗渗，修复，加固，保护为一体，不需另做保护层，具有较高的抗压强度与抗折强度，可以承受较高的漏水压力，有效增加建筑物的强度5 ）、由纯无机材料组成，与混凝土结构同寿命，耐高温，耐紫外线，抗冻，抗老化。
6）、无毒无味，真正的绿色环保产品，可以应用于食品工程和饮用水工程。
具抗酸性，抗化学性，可用于：污水处理槽，酸液存储槽，油槽，抗酸地坪、化学工厂储料塔等。
具抗冻融性，可用于冷冻室，冷气室，温度变化大的场所等工程。
抗海水氯离子侵蚀，可用于近海边的建筑物，堤岸，码头，工事基地等工程。
低水化热，抗干缩龟裂，可用于水库混凝土，大坝混凝土浆料层，桥梁混凝土浆料层，混凝土路面沙浆层等。
老混凝土缺陷的修复和工程加固YY0防腐抗渗浆料具有如下指标：初凝时间:142分抗压强度:33.7MPA（7 天）;40.7MPA（28 天）抗折强度：8.4MPA（7 天）;9.4MPA（28 天）抗渗压力：1.8MPA粘结强度：1.23MPA抗开裂性能（开裂指数）:152.5mm收缩率：0.08%（28天）抗冻循环:150次氯离子扩散系数:1.9 X 10-2m2/s（28天）钢筋锈蚀:对钢筋无锈蚀危害耐酸性（质量分数25%H2SO溶液,7天质量损失）48%耐碱性（质量分数为35%勺NaOH溶液,7天，抗压强度比）:100.8%耐盐性（质量分数20%Na2SO溶液,7天，抗压强度比）:93.2% 耐高温（200 C 7天，质量损失）24%2、YY-16闪凝浆料：由郑州赛诺建材有限公司研发，为无机高强度抗渗材料，用于混凝土局部漏水或砖混结构漏水的预处理，孔洞快速固结封堵，既能和混凝土基层结合好，又能与其他料结合牢固。
3、RD-FLEX背压一涂灵由郑州赛诺建材有限公司研发生产，双组份，粘结力强，防水抗渗性能好，可在背水面处理建筑暂时无明水的裂纹渗漏水处理。
