(完整word版)高级工具钳工整理(精)

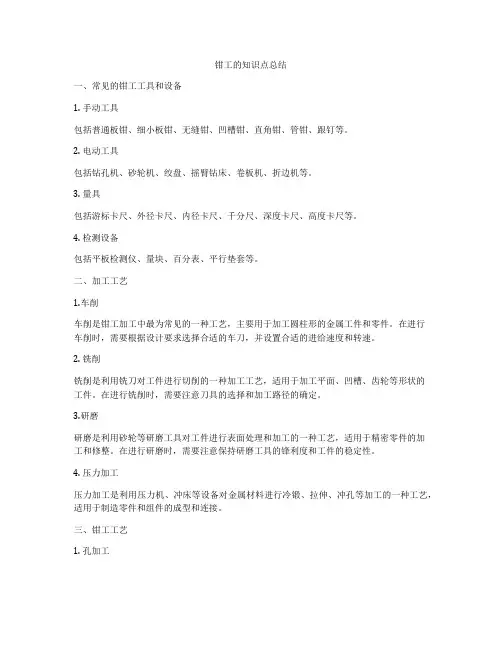

钳工的知识点总结
钳工的知识点总结一、常见的钳工工具和设备1. 手动工具包括普通板钳、细小板钳、无缝钳、凹槽钳、直角钳、管钳、跟钉等。
2. 电动工具包括钻孔机、砂轮机、绞盘、摇臂钻床、卷板机、折边机等。
3. 量具包括游标卡尺、外径卡尺、内径卡尺、千分尺、深度卡尺、高度卡尺等。
4. 检测设备包括平板检测仪、量块、百分表、平行垫套等。
二、加工工艺1.车削车削是钳工加工中最为常见的一种工艺，主要用于加工圆柱形的金属工件和零件。
在进行车削时，需要根据设计要求选择合适的车刀，并设置合适的进给速度和转速。
2. 铣削铣削是利用铣刀对工件进行切削的一种加工工艺，适用于加工平面、凹槽、齿轮等形状的工件。
在进行铣削时，需要注意刀具的选择和加工路径的确定。
3.研磨研磨是利用砂轮等研磨工具对工件进行表面处理和加工的一种工艺，适用于精密零件的加工和修整。
在进行研磨时，需要注意保持研磨工具的锋利度和工件的稳定性。
4. 压力加工压力加工是利用压力机、冲床等设备对金属材料进行冷锻、拉伸、冲孔等加工的一种工艺，适用于制造零件和组件的成型和连接。
三、钳工工艺1. 孔加工孔加工是钳工中非常基础的工艺之一，主要包括钻孔、铰孔、镗孔等。
在进行孔加工时，需要根据设计要求选择合适的钻头和加工参数，保证孔的精度和表面质量。
2. 螺纹加工螺纹加工是钳工中经常进行的工艺，主要包括内螺纹和外螺纹的加工。
在进行螺纹加工时，需要选择合适的螺纹刀具和螺纹参数，保证螺纹的牙型和精度。
3. 齿轮加工齿轮加工是钳工中比较复杂的一种工艺，主要包括滚齿、铣齿、镗齿等。
在进行齿轮加工时，需要选择合适的齿轮刀具和加工参数，保证齿轮的齿形和传动精度。
四、加工技术1. 切削技术切削技术是钳工中非常重要的一种技术，主要包括切削速度、进给速度、切削深度的选择和控制。
在进行切削时，需要保证刀具的锋利度和加工工件的稳定性，避免产生切削振动和切削热量过大。
2. 加工精度加工精度是评价钳工工艺水平的重要指标之一，主要包括尺寸精度、形位精度、表面粗糙度等。
钳工高级电子图
周数
课题1 凹凸工字镶配
棒料
课题中图形尺寸, 根据材料实际尺寸可改变。
第2周
课题2 8字形锉配
上课题套材
第3周
课题3 斜置凸凹整体配
上课题套材
第4周
课题4 后贴正六方配
板料
第5周
课题5 双燕尾锉配
板料
第6周
课题6Y形内配
板料
第7周
课题7燕尾锉配
板料
第8周
课题8通孔、螺孔组合加工
板料
第9周
课题9双燕尾盲配
板料
课题1 凹凸工字镶配
课题2 8字形锉配
课题3 斜置凸凹整体配
课题4 后贴正六方配
课题5 双燕尾锉配
课题6 Y形内配
课题7 燕尾锉配
课题8 通孔、螺孔组合加工
课题9 双燕尾盲配
工具钳工(汇总)
179作业前准备线切割时，加工路线应从坯件预制的穿丝孔开始，由外向内顺序切割。
√Y180作业前准备线切割加工时，电极丝的材料必须比工件材料硬。
×Y181作业前准备电火花线切割可以用来加工半导体材料。
√Y182作业前准备线切割加工时，不能沿工件的端面加工，否则，难以保证尺寸和表面粗糙度√X183作业前准备X8126型万能工具铣床的水平和垂直主轴( )不同的转速。
A.各有六种B. 各有八种C.分别为六种和八种D.分别为八种和六种B Y184作业前准备X8126型万能工具铣床中数字26表示的是工作台工作面( )mm。
A.宽度260B.长度260C.宽度2600D.长度2600A Y185作业前准备( )属于数控万能工具铣床。
A.XK5032B.XKA716C.UF-41D.XQJ5032C Y186作业前准备磨削工件表面有直波纹,其原因可能是( )。
A.砂轮主轴间隙过大B.砂轮主轴间隙过小C.砂轮太软D.磨削液不充分A X187作业前准备倒万能磨床砂轮的边角,应采用( )。
A.金刚石B.大理石C.白玉油石D.轴承钢C X188作业前准备万能磨床磨削的工件表面有鱼鳞形粗糙面,主要原因是( )。
A.砂轮表面切削刃不锋利B.粗粒度砂轮磨粒脱落C.细粒度砂轮磨粒脱落D.磨头对工件周期性振动A X189作业前准备要修整外圆磨床的砂轮，应该先调整液压，使工作台( )。
A.静止B.高速移动C.低速移动有爬行D.低速移动无爬行D Y190作业前准备X8126型万能工具铣床适用于铣削各种倾斜平面及钻、镗斜孔等工作。
√Y191作业前准备X8126型万能工具铣床垂直主轴转速范围为110～1200r/min。
×Z192作业前准备X8126型万能工具铣床刚性较差，只适用于小型工件切削用量较小的半精加工和精加工。
√Z193作业前准备Q11－3×1200龙门式剪板机可剪板最大厚度约为( )㎜。
A.3B.1.2C.30D.12A Z194作业前准备普通砂轮机使用时，其转速一般为( )ｍ/ｓ。

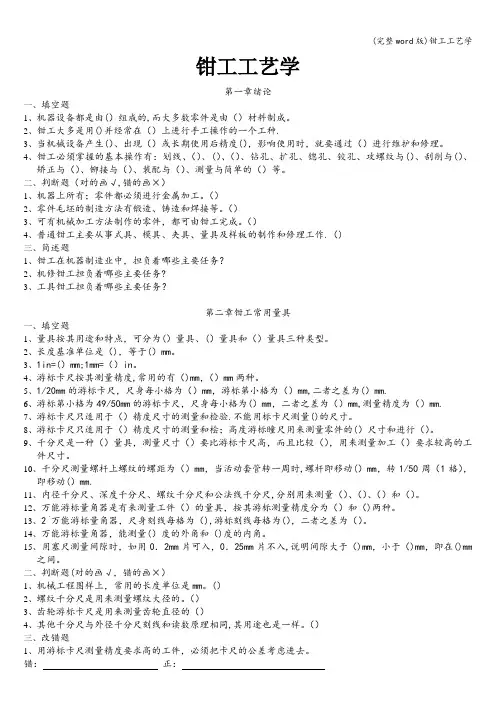

(完整word版)钳工工艺学
钳工工艺学第一章绪论一、填空题1、机器设备都是由(）组成的,而大多数零件是由（）材料制成。
2、钳工大多是用()并经常在（）上进行手工操作的一个工种.3、当机械设备产生(）、出现（）或长期使用后精度(），影响使用时，就要通过（）进行维护和修理。
4、钳工必须掌握的基本操作有：划线、（）、(）、（）、钻孔、扩孔、锪孔、铰孔、攻螺纹与(）、刮削与(）、矫正与（）、铆接与（）、装配与（）、测量与简单的（）等。
二、判断题（对的画√,错的画×）1、机器上所有；零件都必须进行金属加工。
（）2、零件毛坯的制造方法有锻造、铸造和焊接等。
（）3、可有机械加工方法制作的零件，都可由钳工完成。
（）4、普通钳工主要从事式具、模具、夹具、量具及样板的制作和修理工作.（)三、简述题1、钳工在机器制造业中，担负着哪些主要任务？2、机修钳工担负着哪些主要任务?3、工具钳工担负着哪些主要任务？第二章钳工常用量具一、填空题1、量具按其用途和特点，可分为(）量具、(）量具和（）量具三种类型。
2、长度基准单位是（)，等于(）mm。
3、1in=(）mm;1mm=（）in。
4、游标卡尺按其测量精度,常用的有（)mm，（）mm两种。
5、1/20mm的游标卡尺，尺身每小格为（）mm，游标第小格为（）mm,二者之差为(）mm.6、游标第小格为49/50mm的游标卡尺，尺身每小格为(）mm，二者之差为（）mm,测量精度为（）mm.7、游标卡尺只适用于（）精度尺寸的测量和检验.不能用标卡尺测量()的尺寸。
8、游标卡尺只适用于（）精度尺寸的测量和桧；高度游标瞳尺用来测量零件的(）尺寸和进行（）。
9、千分尺是一种（）量具，测量尺寸（）要比游标卡尺高，而且比较（），用来测量加工（）要求较高的工件尺寸。
10、千分尺测量螺杆上螺纹的螺距为（）mm，当活动套管转一周时,螺杆即移动(）mm，转1/50周（1格），即移动(）mm.11、内径千分尺、深度千分尺、螺纹千分尺和公法线千分尺,分别用来测量（）、（）、（）和（）。
高级工具钳工-答案1
职业技能鉴定国家题库工具钳工高级理论知识试卷一、选择题(第1题～第20题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分，满分20分。
)1. A2. C3. C4. C5. B6. B7. C8. D9. C 10. C 11. A 12. C 13. D 14. A 15. A 16. A17. A 18. A 19. B 20. A二、判断题(第21题～第40题。
将判断结果填入括号中。
正确的填“√”，错误的填“×”。
每题1分，满分20分。
)21. √ 22. × 23. × 24. × 25. √ 26. × 27. √ 28. × 29. √ 30. × 31. √ 32. √ 33. × 34. √ 35. √ 36. ×37. √ 38. × 39. × 40. √三、填空题(第41题～第50题,每题2分，满分20分。
)41. 控制42. 凸头43. 横向44. 不垂直于45. 模具46. 厚薄规47. 调换48. 全员49. 分配制度50. 辅助四、简答题(第51题～第55题,每题4分，满分20分。
)51. 主要参数有:分度圆,周节,齿顶高,齿根高,全齿高,齿顶圆直径,齿根圆直径,径向间隙,齿厚,齿间,基节和两轮中心距.52. 轮系具有可扩大传动比和改变被动件的旋转方向,且可用于较大距离的传动等特点.有定轮系和调转轮系类53. 常用的形式有螺栓,螺母连接;双头螺栓连接和螺钉连接三种.54. 调整冷冲模间隙是在上下模分别装好后,并使导柱,导套组合起来进行的,一般可先将凹模固定,通过改变调整凸模的位置来调整其间隙.55. 在凸模的刃口部分涂一层磁漆,并使其在烘箱内烘干,其漆层厚度应等于模具所要求的单边间隙,如有不同间隙值的要求,可采用不同粘度的漆或涂不同的次数来达到,当凸模的横截面不是圆形或其他的光滑曲线时,在转角处的漆膜往往较厚,超出规定值,此时可在烘干后用刀刮去,以便于装配.五、计算题(第56题～第59题,每题5分，满分20分。
高级工具钳工操作项目
中国第一汽车集团公司技能鉴定高级工具钳工操作项目注：违反安全文明生产酌情扣1－5分。
中国第一汽车集团公司技能鉴定高级工具钳工操作项目高级工具钳工操作评分表（1）高级工具钳工操作评分表（2）高级工具钳工操作评分表（3）高级工具钳工操作准备单（考场准备）高级工具钳工操作推荐工量具清单中国第一汽车集团公司技能鉴定高级工具钳工操作项目高级工具钳工操作评分表（1）2处2处高级工具钳工操作评分表（2）高级工具钳工操作评分表（3）高级工具钳工操作准备单高级工具钳工操作推荐工量具清单中国第一汽车集团公司技能鉴定高级工具钳工操作项目高级工具钳工技能操作试题一、题目名称：五方配件二、考前准备：1、熟悉工件图样及考核技术要求。
2、设备、场地：台钻、砂轮机、钳台、台虎钳。
3、工具、夹具、量具：高度游标尺(0~300mm)、游标卡尺（0~150 mm）、千分尺0~25mm、90°刀口直角尺（100×63）、万能角度尺（0~320）、杠杆百分表(0~ 0.08）、表架、量块、塞尺（0.02~1mm）、塞规（Ф8、Ф10）、芯棒（Ф10×120）、钻头（Ф12、Ф9.8、Ф7.8、Ф4）、V形铁、绞杠、手用直铰刀（Ф8、Ф10）、铰杠、锯弓、锯条、锤子、錾子、样冲、划针、划规、钢直尺、粗平锉（250mm）、中平锉（200mm,150mm）、细平锉（200mm,150mm,100 mm,）、粗三角锉（200mm）、细三角锉（150mm）、整形锉、锉刀刷、毛刷、软钳口。
考核要求、配分及评分标准工具钳工操作准备单（考场准备）工具钳工操作推荐工量具清单中国第一汽车集团公司技能鉴定高级工具钳工操作项目高级工具钳工技能操作试题一、题目名称：五方配件三、考前准备：1、熟悉工件图样及考核技术要求。
2、设备、场地：台钻、砂轮机、钳台、台虎钳。
3、工具、夹具、量具：高度游标尺(0~300mm)、游标卡尺（0~150 mm）、千分尺0~25mm、90°刀口直角尺（100×63）、万能角度尺（0~320）、杠杆百分表(0~ 0.08）、表架、量块、塞尺（0.02~1mm）、塞规（Ф8、Ф10）、芯棒（Ф10×120）、钻头（Ф12、Ф9.8、Ф7.8、Ф4）、V形铁、绞杠、手用直铰刀（Ф8、Ф10）、铰杠、锯弓、锯条、锤子、錾子、样冲、划针、划规、钢直尺、粗平锉（250mm）、中平锉（200mm,150mm）、细平锉（200mm,150mm,100 mm,）、粗三角锉（200mm）、细三角锉（150mm）、整形锉、锉刀刷、毛刷、软钳口。
钳工基本操作技能资料
第三节 锯削
一、手锯
手锯是钳工用锯削工具，由锯弓和锯条组成。 1.锯弓
锯弓是用来安装锯条的，可分为固定式和可调式两种。
2.锯条
锯条一般是由渗碳软钢冷轧制成，经热处理淬火。钳工常用的锯条长度是 指两安装孔中心距的尺寸，常用长度为300mm。
3.锯条的选用原则
选用锯条时，主要是根据锯削材料的性质、锯缝的深度来选择锯齿的粗细。 粗齿锯条适用于锯削铜、铝、铸铁、中碳钢和低碳钢等软材料或锯缝深、厚度 大的材料。细齿锯条适用于锯削管子、型钢（角铁、槽钢等）、薄板料、工具 钢和合金钢等硬材料。
当进给量受表面粗糙度和钻头刚性限制时再考虑选择较大的切削速1000dn第八节钻孔五钻削加工用切削液五钻削加工用切削液在钻削过程中钻头处于半封闭状态下工作钻头与工件的摩擦和切屑的变形等产生大量的切削热直接影响钻头的寿命和孔的加工质量
第二章 钳工基本操作技能
第二章 钳工基本操作技能
培训学习目标
初步掌握钳工基本操作的理论知识和实际操作技能，能 正确选择和使用钳工常用的工具、量具和设备。
錾切大尺寸的薄板料或曲线板料 时，可用软铁垫在铁砧或旧平板上进 行，见图2-24。
图2-23 在台虎钳上錾切板料 图2-24 在旧平板上錾切板料
第二节 錾削
四、錾子的刃磨
为了提高錾削质量和工作效率，应根据不同的使用要求和材料性 质，正确刃磨錾子的几何角度（楔角）和切削刃的长度及形状。
錾子的刃磨操作方法见 图2-25。
二、锯削方法
2.锯削姿势
(1)握锯方法 见图2-30，右手 满握锯柄，左手轻扶在锯弓前端， 双手将手锯扶正，放在工件上准备 锯削。
(2)站立位置和姿势 锯削时， 操作者的站立位置和姿势与錾削基本 相同，见图2-31。
最新工具钳工(中、高级)理论复习题库(附答案)
工具钳工（中、高级）理论复习题库钳工（判断题、选择题各300题）一、单项选择题1．本题图中,正确的左视图是（）。
A、AB、BC、C2．钻头在长锥孔内定位时，就可消除钻头的()自由度。
A、三个B、四个C、五个3．工件的定位误差是由()误差和基准不符误差组成的。
A、基准位移B、工序C、装配4．零件图上所采用的基准称为()。
A、工艺基准B、辅助基准C、设计基准5．()表面粗糙度值,可以提高工件的疲劳强度。
A、减小B、增大C、减小或增大6．零件的加工精度是由尺寸精度,几何形状精度及()精度组成的。
A、表面粗糙度B、尺寸公差C、相对位置7．当斜楔的斜角α＝()，斜楔夹紧机构能自锁。
A、5°～7°B、8°～10°C、10°～12°8．自动定心夹紧元件的动作是()的。
A、联动B、各自动作C、设定先后动作9．刀具材料的硬度必须()工件材料硬度。
A、低于B、高于C、等于10．粗加工时,为了增加刀刃的强度,应取()的后角。
A、较小B、较大C、任意大小11．使用切削液能迅速从切削区域内带走大量的热,同时还减少刀具与工件之间的摩擦,以及()热量的产生。
A、增加B、减少C、保持12．低碳钢通过()热处理可以改善切削加工性。
A、正火B、淬火C、退火13．加工中心是备有()并能自动换刀的数控机床。
A、刀库B、检测装置C、冷却装置14．箱体划线一般都要划出十字找正线，找正线越()，找正越准确。
A、长B、短C、粗15．盘形端面凸轮划线时，应先划出()。
A、滚子中心运动曲线B、凸轮的外周曲线C、凸轮的实际曲线16．微动螺旋量具是指用()移动测头来实现几何量测量的量仪。
A、直接方式B、螺旋方式C、光学原理17．公法线千分尺测量公法线长度属于()。
A、综合测量B、绝对测量C、相对测量18．为提高用样板比较法测量表面粗糙度的准确度，检验人员往往要借助于()。
A、比较仪B、投影仪C、专用显微镜19．按照规定的()要求，将若干个零件通过各种形式结合成为组件、部件，最终组成一台完整的工装的工艺过程称为装配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高级工具钳工模拟试卷高级工具钳工模拟试卷一一．填空题（将正确答案填在横线空白处；每空0.5分，共15分）1．液压泵正常工作必备的四个基本条件是：具备密封容积；而密封容积能——变化；应当有——装置；在吸油过程中，油箱必须和大气相通。
2．方向控制阀是控制液流——的阀，从而能控制——元件的运动方向。
3．当电动机容量小于——或容量不超过电源变压器容量的——时，都可以直接启动。
4．电力制动常用的方法有——制动与——制动两种。
5．凸轮是一种能控制——件运动规律的具有——的构件。
6．带传动是利用作为中间的——件，依靠传动带与带轮间的——力来传递动力。
7．球面透镜有——透镜和——透镜两类。
8．万能工具显微镜的圆工作台，用于——测量或——测量，使用时应先将工作台旋转中心调至与显微镜的——一致。
9．当一束光线射入平面反射镜时，其入射线反射线入射点的法线都在——内，反射角与入射角的绝对值——，但——相反。
10．投影仪的测量方法有——测量法和——测量法两种。
11．一件产品的——定额，是完成这个零件的各个——定额的总和。
12．工序时间定额由——、——、——、——和——组成。
13．要提高劳动生产率，就必须设法缩短——定额。
二．选择题（将正确项代号填入括号；每题1分，共19分）1．方向控制回路是回路。
A．换向和闭锁；B．调压和卸载；C．节流调速和速度换接2. 换向阀阀芯处在中间位置时，( )的滑阀机能可以使各油口接通。
A．O型；B. H型；C. M型ZYB渣油泵3. 一台J32-4型异步电动机铭牌上标有电压220V/380V,接法Δ/Y.把它接到U线=380V的三相电源中,应作( )。
A. Y接法；B.接法；C.任意接法1．一台三相笼型异步电动机，功率为1KW（额定电流按每千瓦2A估算）。
它带上额定负载进行直接启动。
主电路熔断器熔丝的额定电流应选( )。
A. 2A；B.5A；C.10A2．电动机的主电路中已装有熔断器,( )有热继电器。
A. 还要；B.就不必要；C.可无可3．闭式蜗杆一般采用( )保证间隙。
A. 标准；B.基本；C.较小4．在高速传动中,既能补尝两轴的偏移,又不会产生附加载荷的联轴器是( )联轴器。
A. 凸缘式；B.齿式；C.十字滑块式5．采用高速切削强力切削的先进刀具可缩短( )。
A. 基本时间；B.辅助时间；C.布置工作地时间6．在大批大量生产中,若采用量规卡板等专用量具能减少( )。
A. 基本时间；B.辅助时间；C.准备与终结时间10. 采用先进夹具各种快速换刀自动换刀和对刀装置能缩减（）。
A. 辅助时间；B.准备与终结时间；C.布置工作地ZYB硬齿面渣油泵时间11. 通过F点的入射光线，经透镜两表面折射后，若出射线平行于光轴，则F点称为透镜的（）。
A. 像方焦点；B.物方焦点；C.共轭点12. 测长仪是属于( )的量仪。
A. 相对测量；B.绝对测量；C.相对和绝对测量13. 基节测量仪是测量相邻齿同名齿廓的( )距离。
A. 最长；B.最短；C.平均14. 如果保持入射光线的方向不变,而平面反射镜转动一个θ角,则( )。
A. 反射光线转动2θ角；B.反射光线也转θ角；C.反射光线转动4θ角15. 当光线垂直入射到等腰直角棱镜的一直角面上,经过斜面的反射,改变其光轴的方向为( )。
A. 45°；B.90°；C.180°16. 任意一组平行光束经透镜折射后,出射光线都会聚于( )。
A. 焦点上；B.焦平面上；C.主点与焦点间17. 精密夹具常用的装配方法是( )A. 完全互换法；B.补偿装配法；C.选择装配法18．冲模安装时,调整压力机滑块至下止点时,其底平面与工作台之间距离( )冲模的闭合高度。
A. 等于；B.小于；C.大于19．夹具装配时,绝大多数是选择( )为装配基准件。
A．定位元件；B.导向元件；C.夹具体三．判断题（正确打“×”，错误打“×”；每题1分，共18分）1．齿轮泵多用于高压系统，柱塞泵多用于中压系统，叶片泵多用于低压系统。
（）2．柱塞泵改变斜盘的倾角，就可以改变泵的流量。
（）3．接触器是电力拖动中最主要的控制电器之一。
（）4．熔断器并联在电路中，当发生短路或过载时会自动切断电流。
（）ZYB型增压渣油泵5．在四杆机构中，最短杆固定作为机架时，则与机架相连的两杆都可以作整圆旋转。
（）6．超越离合器可以使同一根轴上获得两种不同的转速。
（）7．向心滚动轴承能否承受一定的轴向载荷，取决于轴承内部结构和滚动体的形状。
（）8．在单件生产和小批生产中，辅助时间和准备结束时间占较大比例。
（）9．大批大量生产中基本时间占较大比例。
（）10．基本时间t基和布置工作地时间t服是直接与工序有关的，两者之和称为作业时间。
（）11．光线经平行平面玻璃板折射后其方向不变。
（）12．任意一组平行光束经透镜折射后，出射光线是一组改变角度的平行光束。
（）13．直角棱镜、五角棱镜和半五角棱镜都是用来改变光线方向的。
（）14．在螺纹载面轮廓用轴切法测量对刀的正确方法是，刀刃只允许以上边摆动的方式和牙形轮廓边缘密合。
（）15．轴切法测量螺纹中径，对刀完毕后，主显微镜主柱必须恢复零位，才能进行扫描读数。
（）16．装配时，尽管有些主要元件存在微小的偏斜或松紧不一，接触不良的现象，但只要能维持暂时的精度，就不会影响其使用寿命。
（）17．对于用机加工手段难以达到的规定精度，只有在装配过程中，采用调整修配法，才能保证各元件间的相对位置，使之符合装配精度要求。
（）18．冲裁断面光亮带过宽或出现二次光亮带和毛刺的原因是由于冲裁模间隙过小所致。
（）一．简答题（每题7分，共28分）1．光学分度头有什么优点？为什么？2．常用投影仪有什么特点？一般采用什么测量方法检验工件？3．夹具装配操作程序的原则是什么？4．冲裁模工作时，造成冲裁2CY齿轮油泵系列件剪切断面光亮带宽窄不均的原因是什么？应怎样进行调整？二．计算题（每题10分，共20分）1．内斜面卡板尺寸如图所示，为了检验制成的卡板是否符合图样要求，根据已知条件求边长L和角α。
2．计算如图所示中各角尺的垂直度误差值，并说明各误差值的方向。
答案：一．填空题1．交替；配流2. 运动方向；执行3.10KW；15%～20% 4.反接；能耗5.从动；曲线轮廓（或凹槽）6.挠性；磨擦7.会聚；发散8.分度；极坐标；光轴9.同一平面；相同；符号10.绝对；相对11.生产时间；工序时间12.基本时间；辅助时间；布置工作地时间；休息与生理需要时间；准备与终结时间13.单KCB齿轮油泵件时间二．选择题1.A2.B3.A4.B5.A6.A7.B8.A9.B 10.A 11.A 12.C 13.B 14.A 15.B 16.B 17.B 18.C 19.C三．判断题1.×2.√3.√4.×5.√6.√7.√8.√9.√10.×11.√12.×13.×14.√15.√16.×17.√18.√四．简答题1. 答:优点是直接把刻度刻在与分度主轴连在一起的玻璃刻度盘上,通过目镜观察刻度的移动进行分度,从而避免了蜗轮副制造误差对测量结果的影响,所以具有较高的测量精度。
2. 答:投影仪测量是非接触性的测量,在测量时没有测量力。
一般可以用绝对测量法得到工件的实际尺寸,用相对测量法判断工件的合格性。
3. 答:装配的程序一般是首先选择装配基准件(绝大多数为夹具体),然后按先下后上、先内后外、先难后易、先重大后轻小、先精密后一般的原则。
4. 答:原因为冲裁间隙不均匀.调整方法:修磨或重装凸模与凹模,使冲裁间隙均匀.冲裁模重新装配后仍有局部不均匀的地方,对于间隙小的部位应用油石进行修磨,使间隙增大；对于间隙大的部位应采用加补镶块法或局部热压法使其间隙变小。
五．计算题1．解：已知：∠DAE=30°，；边长BD=30mm，DC=50mm，求边长BC=L=？∠BCD=α=？∠A=30°，∠BDC是ΔADE的外角所以∠BDC=120°ΔBDC是斜三角形，将已知代入公式：C平方=a平方+b平方-2abcosC kcb 300齿轮泵系列得：L平方=30平方+50平方-2×30×50×cos120°L=70（mm）另根据公式：a/sinA=b/sinB=c/sinC得：30/sinα=70/sin120°sinα=30×sin120°/70=0.3711所以=21°47´答:边长L等于70mm,角度α为21°47´。
2．解：设X1、X2、X3分别为角尺1、2、3的垂直度误差，且大于90°为正值，小于90°为负值。
则：X1 + X2 = -0.5 (1)X3 + X2 = -0.3 (2)X1 + X3 = 0.25 (3)(1) –(2) 得: X1 - X3= -0.2 (4)(3) + (4) 得: 2X1 = 0.05X1 = 0.025(mm)X2 = -0.5 - 0.025=-0.525(mm)X3 = 0.25 - 0.025=0.225(mm)答:角尺1大于90°,其垂直度误差ZYB可调压渣油泵为0.025mm。
角尺2小于90°,其垂直度误差为0.525mm。
角尺3大于90°,其垂直度误差为0.225mm。
高级工具钳工模拟试卷二一．填空题（将正确答案填在空白处；每空0.5分，共15分）1. 流量阀是改变节流口的——和通流——控制液流流量的。
2. 速度控制回路是用流量阀、——阀、——调节工作行程或使用不同速度相互转换的回路。
3. 电动机直接启动的控制线路有点动控制线路,——线路和具有——线路。
4. 点动控制用于——电机控制和——的电机控制。
5. 齿轮联轴器适用于高速,传递——转矩,并能补偿较大的——。
6. 离合器是机器在运转过程中,可将传动系统随时——或——的一种装置。
7. 提高劳动生产率主要措施有:——；——；采用高生产率的——；采用高生产率的——等。
8. 数控机床以——和——系统完全代替人工操作。
9. 成组加工是将划分为同一组的零件按相同的工艺路线在——生产单元或——完成全部机械加工。
可调式渣油齿轮泵10.基节仪由本体、——、——、千分表等部分组成。
11.基节仪固定——和活动——之间的距离应按被测齿轮的公称基节调整。
12.投影仪是一种将被测零件的——放大,并在——显出光像,然后进行测量或检验的光学量仪。
13.投影仪常用来测量或检验各种成形刀具、——、——、——、——等。
二．选择题（将正确项答案代号填入括号；每题1分，共19分）1．液压泵的工作压力取决于（）。
