软密封旋启式止回阀
关于氧气阀门
氧气阀门1.氧气氧气是助燃性极强的物质,是氧化反应的主体,氧气由于氧化反应时会产生高热值和体积膨胀，因此,氧气是易爆气体。
所以,高纯度、高压的氧气是危险介质。
2.氧气管路专用阀门选型的要求由于阀门选用不当,在操作中高纯度、高压氧气与碳钢摩擦时与碳钢中的碳产生火花,引起许多厂家氧气阀门及管路发生爆炸,造成重大人身伤亡和设备损毁。
血与火的教训,引起了人们对氧气阀门的高度重视。
氧气管路专用阀门不能采用闸阀,因为闸阀在开关过程中,闸板与阀座间会产生强烈的摩擦,因而会产生火花和静电，是很危险的!氧气管路专用中“切断型”阀门，通常在阀门公称压力：PN≤4.0MPa,DN≤400mm,或P N≤16.0MPa，DN≤250mm时选用截止阀。
这是因为截止阀具备:阀瓣与阀座一旦接触,阀门就被切断关闭; 阀瓣与阀座一旦脱离,阀门就被切打开。
因此,截止阀阀瓣与阀座间几乎无“摩擦”;在PN≤4.0MPa,DN≥400mm,或P N≤16.0MPa，DN≥250mm时,如果选用截止阀,则由于截止阀口径过大,阀杆受力状况恶化,阀门开启费力,因此宜选用“防火型”聚四氟乙烯(F)软密封球阀。
氧气管路专用中“止回型”阀门，在小口径:PN≤4.0MPa,DN≤80mm;P N≤16.0MPa，DN≤50mm时,多选用立式或水平式升降止回阀;在工作温度≤180℃,PN ≤4.0MPa,DN≥80mm; P N≤16.0MPa，DN≥50mm时多选用聚四氟乙烯(F)软密封旋启式止回阀;在氧气工作温度≥180℃时多选用紫铜密封垫的“软密封”旋启式止回阀。
这是因为用聚四氟乙烯(F)或紫铜密封垫的“软密封”旋启式止回阀，在迅速关闭瞬间,不会由于金属阀瓣直接打击或撞击金属阀座,而产生火花，因此是安全型的。
3.氧气管路专用阀门的安全要求氧气管路专用阀门,除了上述选型要求外,从其它安全角度上,还有如下要求: 3.1.阀门主体材料的要求氧气管路专用阀门的阀门主体材料要求:不氧化、不锈蚀;含碳极少,以减少氧气在高速流动时,与钢中的碳产生火星(钢在砂轮上摩擦产生火星);内腔清洁无砂和脏物。
手动阀门操作规程完整版
手动阀门操作规程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】手动阀门操作规程1 适用范围本规程适用于各类手动阀门，包括球阀、闸阀、截止阀、蝶阀、止回阀、旋塞阀等。
电动阀门手动操作时，可以参考本规程，所有阀门（安全阀除外）的维护、检修均可参考本规程执行。
2．1手动阀门的操作2．1 操作阀门前，应认真阅读操作说明。
2．2 操作前一定要清楚气体的流向，应注意检查阀门开闭标志。
2．3通常情况下，关闭阀门时手轮(手柄)向顺时针方向旋转，开启阀门时手轮(手柄)向逆时针方向旋转。
2．4 手轮(手柄)直径(长度)小于或等于320mm 时，只允许一人操作。
2．5 手轮(手柄)直径(长度)大于320mm 时，允许多人共同操作，或者借助适当的杠杆(一般不超过0．5m)操作阀门。
2．6 操作阀门时，应缓开缓关，均匀用力，不得用冲击力开闭阀门。
2．7 同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
2．8开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
2．9 收发清管球（器）时，其经过的球阀必须全开。
2．10 操作球阀、闸阀、截止阀、蝶阀只能全开或全关，严禁作调节用。
2．11 操作闸阀、截止阀和平板阀过程中，当关闭或开启到上死点或下死点时，应回转1／2～1圈。
2 阀门的维护操作2．1 阀门的日常维护2．1．1 应保持阀体及附件的清洁，阀门开关指示牌、阀门编号牌必须保持清晰可见。
2．1．2 检查阀门的油杯、油嘴、阀杆螺纹和阀杆螺母及传动机构的润滑情况，及时加注合格润滑油、脂。
阀门加油时，应看清加油孔有没有胶塞封口，如果有应清图1 球阀 图2 截止阀图4 止回阀除掉。
阀门加油前应把阀开关启闭一次，并复原，然后才加油，这样才能使开关活动时带进管道损耗掉的密封脂得以补充。
2．1．3 检查阀门填料压盖、加油孔、加油孔螺帽、放散球阀、放散球阀阀芯、丝堵、膨胀节、阀盖与阀体连接及阀门法兰等处有无渗漏。

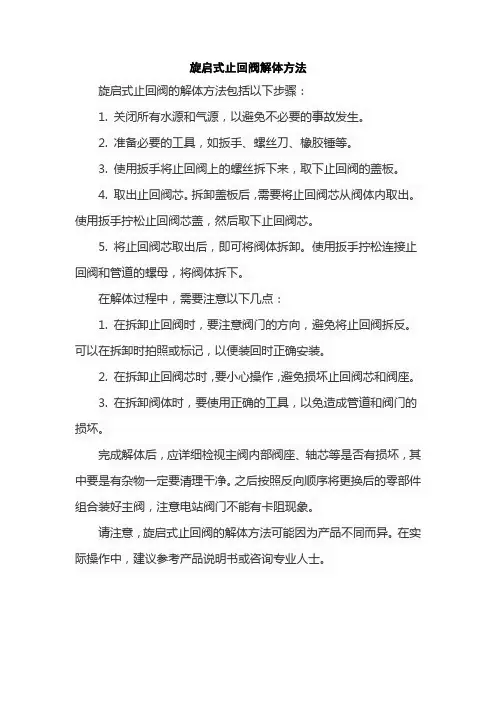

旋启式止回阀解体方法
旋启式止回阀解体方法
旋启式止回阀的解体方法包括以下步骤：
1. 关闭所有水源和气源，以避免不必要的事故发生。
2. 准备必要的工具，如扳手、螺丝刀、橡胶锤等。
3. 使用扳手将止回阀上的螺丝拆下来，取下止回阀的盖板。
4. 取出止回阀芯。
拆卸盖板后，需要将止回阀芯从阀体内取出。
使用扳手拧松止回阀芯盖，然后取下止回阀芯。
5. 将止回阀芯取出后，即可将阀体拆卸。
使用扳手拧松连接止回阀和管道的螺母，将阀体拆下。
在解体过程中，需要注意以下几点：
1. 在拆卸止回阀时，要注意阀门的方向，避免将止回阀拆反。
可以在拆卸时拍照或标记，以便装回时正确安装。
2. 在拆卸止回阀芯时，要小心操作，避免损坏止回阀芯和阀座。
3. 在拆卸阀体时，要使用正确的工具，以免造成管道和阀门的损坏。
完成解体后，应详细检视主阀内部阀座、轴芯等是否有损坏，其中要是有杂物一定要清理干净。
之后按照反向顺序将更换后的零部件组合装好主阀，注意电站阀门不能有卡阻现象。
请注意，旋启式止回阀的解体方法可能因为产品不同而异。
在实际操作中，建议参考产品说明书或咨询专业人士。
蝶阀、止回阀、软密封闸阀、多功能水泵控制阀技术要求
球铁
台
3
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
密封圈三元乙丙
D341X—1.0
8
法兰式手动碟阀
DN350
球铁
台
11
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
密封圈三元乙丙
D341X—1.0
9
法兰式手动碟阀
DN300
球铁
台
2
阀体、阀板：球墨铸铁；阀座：三元乙丙；阀杆：不锈钢、；衬套：铸铝青铜；
Z45X—1.0
20
软密封闸阀
DN100
球铁
台
15
阀体、阀盖：QT450（外包橡胶）；阀杆：黄铜；密封圈：三元乙丙。
Z45X—1.0
21
多功能水泵控制阀
DN600
L=1300mm
球铁
台
2
阀体：球墨铸铁；
密封圈：三元乙丙。
过滤器：铜；调节阀铜
阀杆：不锈钢
膜片及压板：三元乙丙、球铁
上盖：青铜;弹簧：硅锰钢
密封圈：三元乙丙。
过滤器：铜；调节阀铜
阀杆：不锈钢
膜片及压板：三元乙丙、球铁
上盖：青铜;弹簧：硅锰钢
缓闭阀板：不锈钢；
阀盘：球铁；阀座不锈钢
24
双法兰限位伸缩器
DN1200
球铁
台
2
伸体、压盖、套管法兰：QT450—10；密封圈：三元乙丙;限位盖Q235A。
25
双法兰限位伸缩器
DN1000
球铁
台
9
伸体、压盖、套管法兰：QT450—10；密封圈：三元乙丙;限位盖Q235A。
过滤器：铜；调节阀铜
HH44R-10缓冲型旋启式止回阀说明书
HC44R-10型旋启式缓闭防振耐蚀止回阀 使用说明书铁岭市求精阀门厂2013年2月1用途、特点及主要性能规范1.1 主要用途本系列止回阀用于在介质为水、油等液体的管道上，安装在泵出口位置，用来防止介质的逆流和破坏性的水锤。
1.2 特点：1.阀瓣轻、开启角度大、减少流阻，降低能耗。
2.配有调节阻尼油缸为水锤消除机构、设计新颖、结构合理、性能可靠。
3.运动平稳、无震动、无噪音、安全可靠。
4.耐磨损、使用寿命长。
5.适用介质有清水、污水、海水及油品等。
1.2性能规范：型 号 HC44R-10公称压力 1.0MPa适用介质 水、循环水试 验 压 力壳 体 1.5MPa密 封 1.1MPa工作压力P8 1.0MPa介质温度 （℃） ≤80℃其密封渗漏量符合GB/T 13927-2008标准A级（无渗漏）的规定。
2. 主要结构、外形及连接尺寸2.1.结构说明：本止回阀系法兰连接。
2.2本止回阀具体结构及外形尺寸详见图1、表1。
图1.HC44R-10型缓闭防振耐蚀止回阀主要结构、外形及连接尺寸图1.阀体2.阀盖3.阀体密封圈4. 阀杆5. 摇杆6.阀瓣7.阀瓣密封圈8.缓冲装置9.重锤杆 10.重锤表1 DN PN D D1 D2 b f L H B n-d 备 注 700 10 895 840 794 40 5 1448820158024-∅313工作原理：3.1阀门工作原理：当管路内介质正向流动时，借助进口压力作用，使阀瓣旋转开启，介质通过。
同时油缸内油经单向阀导通，阀瓣通过阀杆和摇杆带动平衡锤旋转，到达开启位置。
油缸内液压油产生的阻尼作用可以避免阀瓣开启过快与阀体产生撞击。
当水泵停泵，介质停止流动或逆流时，阀瓣依靠自重、重锤的辅助及逆流的作用，使阀瓣向关阀方向回落，但由于缓冲油缸内单向阀截止，腔内液压油只能通过节流口回油，因此阀瓣的回落速度取决于节流口的流速，调节节流口的过流面积，即可控制止回阀关闭的时间。
供热工程常用阀门分类及各类别用途
球阀是由旋塞阀演变而来的，它在管道上主要用于切断、分配和改变介质流向。它的特点是流体阻力最小，其阻力系数与同长度的管段相等，启闭快，密封可靠，结构紧凑，易于操作和维修，因而广泛用于许多场合。
供热工程常用阀门分类及各类别用途
1.阀门分类
在供热系统中，使用的阀门有很多种。比如闸阀、截止阀、球阀、蝶阀、止回阀、安全阀、调节阀、平衡阀、自力式平衡阀等等。下面逐一介绍。
1.1闸阀
也叫闸板阀、闸门阀，是广泛使用的一种阀门。
工作原理:闸板密封面与阀座密封面高度光洁、平整、一致，加工成一个非常贴合、严密的密封副。闸板通过阀杆的上提、下压，对介质形成导通和关断。它在管路中起关断作用。
进口三偏心金属密封蝶阀无方向性，但一般有建议安装方向，不宜反装;国产的有方向性，一般反向比正向差一个泄漏等级或差一至二个压力等级，不可反装。如在水平管道上焊接，应将阀门关闭，以保护密封圈;如在垂直管道上焊接，应将阀门关闭，且在焊接上口时要在阀板上注水，以熄灭焊渣。在水平管道上安装时，建议方位为阀杆水平或与垂直方向有一定倾斜，以保证底部轴承处的清洁。
蝶阀按结构可分为杠杆式(双摇杆)、中心对称门式、偏置板式和斜板式。
对公称通径DN<800mm的蝶阀应选择偏置板式。
3.截止阀
指关闭体(阀瓣)沿阀座中心线移动的阀门。它在管道中一般只作切断用，而不用于节流，通常公称通径都限制在DN250mm以下。缺点是压力损失大。
截止阀种类很多，按照结构一般分为直通式、确式和直流式。角式截止阀在制冷系统中较多采用，其进口通道呈90度直角，会产生压力降，最大优点是安装在管路系统的拐角处，既省90度弯头，又便于操作。
缺点:维修困难。
球阀有两种形式:浮动球式和固定球式。在供热工程中，一些关键位置，如重要的分支、热力站的接人口，DN250以下，常采用进口球阀。它与国产球阀的结构不同:国产球阀的阀体一般是二块式、三块式，法兰连接;而进口球阀的阀体是一体式，焊接连接，故障点要少。它的原产地是北欧如芬兰、丹麦等供热技术比较发达的国家。如芬兰的NAVAL,VEXVE，丹麦的DAFOSS等。由于其极佳的密封性，操作的可靠性，长期以来颇受用户的青睐。球阀无方向性，可以任意角度安装。焊接球阀水平安装时，阀门必须打开，避免焊接时的电火花伤及球体表面;当在垂直管道上安装时，如果焊接上接口，阀门必须打开，如果焊接下接口，阀门必须关闭，以免阀门内部被高热灼伤。
各种阀门图例资料
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
调节阀类——主要用于调节介质的流量、压力等。
止回阀型号及规格
止回阀型号及规格1. 简介止回阀是一种用来保护管道系统的阀门，它能够自动关闭并阻止流体在相反方向上流动。
在管道系统中，由于压力的变化或流体的惯性，可能会产生逆流现象，这时就需要安装止回阀来避免逆流，保护管道系统的正常运行。
2. 常见的止回阀型号及规格2.1 单向止回阀单向止回阀是最常见的一种止回阀，它只允许流体在一个方向上流动，当流体方向改变时，阀门会自动关闭，阻止逆流。
根据其结构形式的不同，单向止回阀可以分为球式止回阀、升降式止回阀和旋转式止回阀等。
2.1.1 球式止回阀球式止回阀是一种通过球体的浮动来实现开启和关闭的阀门，它具有结构简单、密封性好、流体阻力小等特点。
常见的球式止回阀有如下规格： - 型号：BV-100 -连接方式：螺纹连接 - 管径：DN100 - 压力等级：PN16 - 型号：BV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN252.1.2 升降式止回阀升降式止回阀通过升降式阀瓣的运动来实现开启和关闭，它具有结构简单、密封可靠、适用于大口径等特点。
常见的升降式止回阀有如下规格： - 型号：AV-200 - 连接方式：法兰连接 - 管径：DN200 - 压力等级：PN40 - 型号：AV-250 - 连接方式：对夹连接 - 管径：DN250 - 压力等级：PN162.1.3 旋转式止回阀旋转式止回阀通过旋转阀瓣来实现开启和关闭，它具有阀瓣开启角度大、流体阻力小、适用于高速流动等特点。
常见的旋转式止回阀有如下规格： - 型号：RV-80 - 连接方式：螺纹连接 - 管径：DN80 - 压力等级：PN10 - 型号：RV-125 - 连接方式：法兰连接 - 管径：DN125 - 压力等级：PN202.2 双向止回阀双向止回阀允许流体在两个相反的方向上流动，但会自动关闭以阻止大量逆流。
常见的双向止回阀有如下规格： - 型号：DBV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN163. 常用材料止回阀的材料选择直接影响其使用寿命和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
41/29
1
2
3
4
5
6
7
8
9
10
H
Dt Dh D
ds L S
带实心阀瓣和成整体的铰链
R ef.nos . DN L mm H mm Dt mm D mm Dh mm ds mm Holes S1-065-69018 41-080-29018 41-100-29018 41-125-69018 41-150-29018 41-200-29008 41-200-29018
125 145 160 180 210 240 295 295
19 19 19 19 19 23 23 23
4 4 8 8 8 8 8 12
160 160 160 175 220 220 240 240
10 12 15 20 37 40 70 70
* = E N 558-1/48
欲了解更多讯息，请参考“技术说明”部分 由于产品研发的不断进行，所设计的产品材料及规格会常有改变，不再另行通知。 奥维科雅阀门（上海）有限公司
AVK 旋启式止回阀P N 10或P N 16
软密封旋启式止回阀 面间距尺寸符合G B 12221 / B S 5153: 1974 法兰连接符合G B /T 17241.6 / IS O 7005- 2 (E N 1092- 2: 1997, DIN 2501) 部件清单 1. 2. 3. 4. 5. 垫圈 六角螺栓 内置阀板 阀瓣 阀帽 6. 7. 8. 9. 10. 阀帽垫圈 阀体 轴套 O形圈 轴
41/29
球墨铸铁, G G G -50,符合DIN 1693 (B S 2789 grade 500-7) 内外静电喷涂环氧树脂 符合DIN 30677 不锈钢, DIN x 20 C r 13 / AIS I 420 E P DM 橡胶 黄铜, C Z 132符合B S 2874 不锈钢A2 E P DM橡胶包覆钢制内芯，符合 E N 10113:1990 (B S 4360:1990)
AVK 旋启式止回阀P N 10或P N 16
软密封旋启式止回阀 面间距尺寸符合G B 12221 / B S 5153: 1974 法兰连接符合G B /T 17241.6 / IS O 7005- 2 (E N 1092- 2: 1997, DIN 2501) 用途： 用于饮用水和污水，最高70度 材质： 阀体 ，阀帽 和铰链 涂层 轴 测试： 液压测试符合GB /T 13927或B S 5153: 阀座： P N 阀体： 1.5 x P N 阀帽垫圈 轴衬 六角螺栓， 垫圈和销 软密封阀瓣
0 = P N 10 1 = P N 16
50 65 80 100 125 150 200 200
203 240* 241 292 350* 356 495 495
110 140 140 150 195 195 230 230
102 122 138 158 188 212 268 268
165 185 200 220 254 285 340 340
