复合硅酸盐板外墙外保温系统的防渗漏
外墙硅酸盐保温板施工方案
外墙硅酸盐保温板施工方案
1.材料准备
硅酸盐保温板、粘结剂、胶水、铁丝网、防火涂料、膨胀锚栓等。
2.基层处理
保证墙面平整，清除灰尘、油污等，处理好墙面开裂、松动等问题。
如有必要，可以对基层墙面进行批刮、封孔等处理。
3.钢丝网固定
在保温板规定的上部位置钻孔，插入膨胀锚栓，然后将钢丝网贴在保温板上，用铁丝和膨胀锚栓固定钢丝网。
钢丝网的固定要求均匀、紧密，不能有明显的松动。
4.粘结剂施工
在钢丝网上均匀涂刷粘结剂，厚度约为3-5mm，保证粘结剂的均匀性和完整性。
同时要注意控制粘结剂的用量，避免过多造成粘结剂渗透外墙面。
5.硅酸盐保温板铺设
将预先加工好的硅酸盐保温板按照设计要求依次铺贴在粘结剂上，注意保持板材的水平垂直。
板材与板材之间要留出约10-15mm的缝隙，以便后续施工。
6.接缝处理
保温板铺贴完毕后，对板材与板材之间的缝隙进行处理。
一般可以使用硅酸盐保温砂浆或者硅酸盐灰缝材料进行填缝，保证接缝处平整紧密。
7.表面处理
保温板施工完成后，进行表面处理。
可以使用防火涂料、抹面砂浆等材料进行涂刷，增强保温板的防火性能和美观性。
8.油漆施工
在表面处理后，进行油漆施工，以增加外墙的装饰效果。
可以选择适当的油漆颜色，使建筑外墙更加美观。
需要注意的是，在施工过程中要确保施工场地的通风和安全。
施工人员应穿戴好防护设备，严格按照施工方案进行操作，确保施工质量。
保温板施工完成后，要及时进行验收，确保质量合格，以提高建筑的保温效果和耐久性。
外保温外墙渗漏防治的技术措施

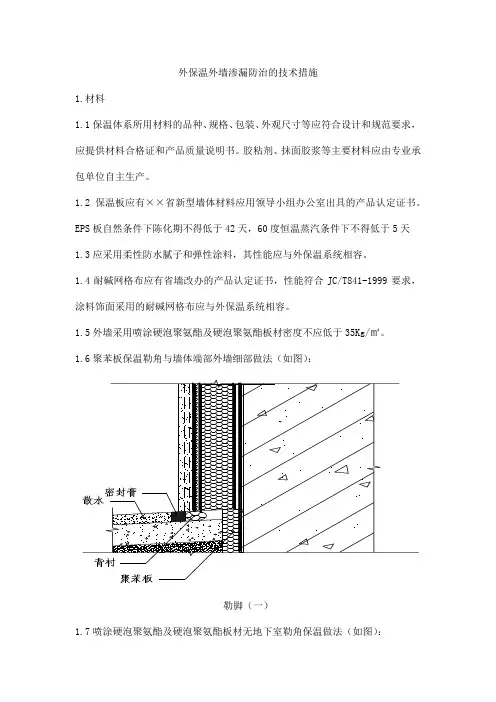

外保温外墙渗漏防治的技术措施1.材料1.1保温体系所用材料的品种、规格、包装、外观尺寸等应符合设计和规范要求，应提供材料合格证和产品质量说明书。
胶粘剂、抹面胶浆等主要材料应由专业承包单位自主生产。
1.2保温板应有××省新型墙体材料应用领导小组办公室出具的产品认定证书。
EPS板自然条件下陈化期不得低于42天，60度恒温蒸汽条件下不得低于5天1.3应采用柔性防水腻子和弹性涂料，其性能应与外保温系统相容。
1.4耐碱网格布应有省墙改办的产品认定证书，性能符合JC/T841-1999要求，涂料饰面采用的耐碱网格布应与外保温系统相容。
1.5外墙采用喷涂硬泡聚氨酯及硬泡聚氨酯板材密度不应低于35Kg/㎡。
1.6聚苯板保温勒角与墙体端部外墙细部做法（如图）：勒脚（一）1.7喷涂硬泡聚氨酯及硬泡聚氨酯板材无地下室勒角保温做法（如图）：2.施工2.1外墙外保温专业承包单位应纳入施工总包管理，必须是工商注册的法人单位，应具有安全生产许可证，相关人员应有培训合格上岗证，保温体系必须经××省新型墙体材料应用领导小组办公室认定，取得认定证书并在烟台市墙改办备案。
2.2外墙外保温施工前应作出专项施工方案，并经监理单位审查批准。
防火隔离带详细设置在专项施工方案中详细明确。
2.3外墙外保温工程施工前做好样板。
样板应包括山墙大角一处和平窗、凸窗、阳台各一个，经相关各方验收合格后方可全面施工。
2.4外墙找平层抹灰前应先堵好架眼及孔洞。
基层墙面（包括门窗口）应进行整体找平处理，找平层应为防水砂浆，找平层施工要求：2.4.1基层墙面应清理干净，墙面松动，风化部分应剔除干净，墙表面凸起物大于10mm应剔除。
2.4.2封堵脚手架眼和孔洞，应将洞内杂物、灰尘等清理干净，浇水湿润，然后按要求将其补齐砌严，对填充墙上灰缝不饱满的应用砂浆填塞密实，穿墙螺栓孔宜采用聚氨酯发泡剂和防水膨胀干硬性水泥砂浆填塞密实。
建筑外墙外保温防水处理措施
建筑外墙外保温防水处理措施1.外墙保温层的选择：常见的保温材料包括挤塑聚苯板、挤塑聚氨酯板、硅酸盐板和外墙岩棉，根据建筑物的不同要求选择适当的保温材料。
2.防水层的设置：在外墙保温层之外，设置防水层来预防建筑物受到雨水侵蚀和渗透。
常见的防水层材料包括聚合物防水涂料、防水卷材和沥青防水材料。
3.密封处理：在外墙保温层之间的接缝和裂缝处进行密封处理，以防止水分渗入保温层和建筑结构内部。
可使用密封剂或密封胶进行填充和封闭。
4.防水层的施工方法：防水层的施工应按照相关规范和标准进行。
施工时要注意防水层的完整性和牢固性，确保其能够有效防止水分渗透。
5.外墙保温层的施工方法：保温层的施工也要按照相关规范和标准进行。
保温板材应正确固定，保证其与墙体之间的粘结强度。
保温层表面的细部处理要仔细，以确保保温层的平整度和一致性。
6.外墙外保温层的抗裂处理：为防止外墙外保温层出现开裂，可在保温层表面进行抗裂处理。
常见的抗裂措施包括设置抗裂网格布和进行抹灰处理。
7.建筑外墙外保温处理的防火措施：建筑外保温层的防火性能是至关重要的。
在选择保温材料时，应考虑其阻燃等级，并采取相应的防火措施，如设置防火隔离带和使用防火涂料等。
8.外立面装饰层的选择和处理：为保护外墙外保温层，可以在保温层表面设置外立面装饰层。
常见的外墙装饰材料包括瓷砖、大理石、玻璃幕墙等。
装饰层的选择应考虑其防水性能和耐候性。
以上是建筑外墙外保温防水处理的一些常见措施，每个建筑物的具体情况可能有所不同，因此在实际施工中应根据建筑物的需求和要求进行适当的处理。
此外，施工人员应具备相应的经验和技术，以确保处理措施的有效性和可靠性。

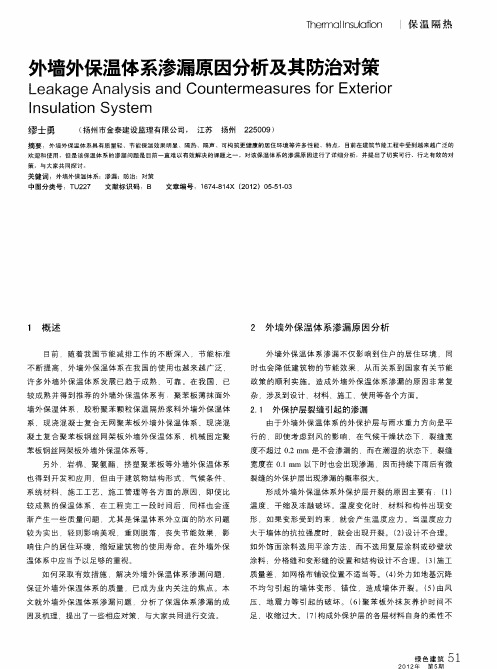

外墙外保温体系渗漏原因分析及其防治对策
温 度 、干 缩 及 冻 融 破 坏 。温 度 变 化 时 ，材 料 和 构 件 出现 变
形 如 果 变 形 受 到 约 束 ．就 会 产 生 温 度 应 力 。 当温 度 应 力
缪 士 勇 （ 扬州市金泰建设监理有限公司， 江苏 扬州 ２ ５ ０ ） ２ ０ ９
摘 要 ：外墙 外保温体 系具 有质量轻、节能保温效果明显、隔热 、隔声 、可构筑更健康 的居住环境等许 多性 能、特 点， 目前在建筑 节能工程中受到越来越广泛 的
欢 迎 和 使 用 ， 但 是 该 保 温 体 系 的渗 漏 问题 是 目前 一 直 难 以 有 效 解 决 的课 题之 一 。 对 该 保 温 体 系 的渗 漏 原 因进 行 了 详 细 分 析 ，并 提 出 了 切 实 可 行 、行 之 有 效 的对
形 成 外 墙 外保 温 体 系 外 保 护 层 开 裂 的 原 因主 要 有 ： （ ） １
另外 ，岩棉 、聚氨 酯 、挤 塑聚苯 板等外 墙外保 温体 系
也 得 到 开 发 和 应 用 ，但 由于 建 筑 物 结 构 形 式 、气 候 条 件 、 系 统 材 料 、施 工 工 艺 、 施 工 管 理 等 各 方 面 的 原 因 即 使 比
Ｔ ｅｍａ Ｉ ｕ ｔ ｎ ｈ ｒ ｌ ｓｌｉ 温体系渗漏原 因分析及其防治对策
Ｌ ａ ａ ｅＡｎ ｌｓｓ ａｎ ｅ ｋ ｇ ａ ｙ ｉ ｄ Ｃｏｕ ｔ ｍｅ ｓ ｒ ｓ ｆ ｔ ｒ ｒ ｎ ｅｒ ａ ｕ ｅ ｏｒＥｘ ｅ ｉ ｏ Ｉ ｓ ｔ ｎ Ｓｙ ｔ ｍ ｕａ ｉ ｓｅ ｎ ｌ ｏ
复合硅酸盐涂料在建筑外墙防水中的应用效果分析
复合硅酸盐涂料在建筑外墙防水中的应用效果分析近年来，复合硅酸盐涂料作为一种新型环保建筑材料，广泛应用于建筑外墙防水领域。
本文将就复合硅酸盐涂料在建筑外墙防水中的应用效果进行分析和探讨，从其耐候性、防水性能、环保性和施工便利性等多个方面进行综合评价。
首先，复合硅酸盐涂料具有出色的耐候性，能够有效抵御外界自然环境对建筑物的侵蚀。
硅酸盐涂层具有良好的抗紫外线和耐酸碱性能，能够长时间保持光泽和色彩稳定，并且在高温和低温环境下仍能保持良好的性能。
这使得建筑物外墙防水层能够更长时间地维持其防水效果，有效延长建筑物的使用寿命。
其次，复合硅酸盐涂料具有卓越的防水性能。
由于硅酸盐涂层的微孔结构，其表面形成了一层致密的疏水薄膜，具备良好的防水特性。
这种薄膜能够抵御风雨和污染物的侵蚀，有效地阻止水分渗透，避免了涂料发生起泡、龟裂等现象，保证了建筑物的防水安全。
此外，复合硅酸盐涂料还能够调节建筑物内外水蒸汽的渗透，减少水汽导致的墙体发霉、脱落等问题，提高建筑物的整体防水性能。
与此同时，复合硅酸盐涂料在环保性方面具有显著优势。
相比传统的有机涂料，硅酸盐涂料不含有害物质，不会产生有毒气体，对人体和环境无害。
在施工过程中也不会产生挥发性有机物（VOCs）的气味和污染，符合现代环保理念。
同时，硅酸盐涂层的长寿命和较低的维护成本，减少了对环境资源和能源的浪费，具备较高的可持续发展性，符合建筑业可持续发展的要求。
此外，复合硅酸盐涂料还具备施工便利性。
硅酸盐涂层具有良好的附着力，可直接涂刷在墙体上，而不需要进行底层打磨或使用其他附着剂。
这极大地简化了施工步骤和工艺流程，缩短了工期，降低了施工成本。
同时，硅酸盐涂料还具有较高的适应性，可以在不同材料、不同基层上施工，如混凝土、砖墙、石材等。
这使得复合硅酸盐涂料能够适应各种建筑外墙的防水需求，并且具备一定的抗裂性能，能够有效避免墙体的开裂和水渗透现象。
综上所述，复合硅酸盐涂料在建筑外墙防水中具有显著的应用效果。
浅谈建筑外墙外保温的渗漏问题与防治措施
浅谈建筑外墙外保温的渗漏问题与防治措施背景建筑外墙外保温是一种被广泛采用的节能措施。
其通过在建筑外墙表面层涂抹或固定一定厚度的保温材料，提高建筑的保温性能。
但是，由于技术或材料等方面的原因，建筑外墙外保温面层有可能出现渗漏的情况，引起建筑物内部出现水浸、温度波动大等问题，甚至导致建筑物损坏。
因此，建筑外墙外保温渗漏问题的防治成为了当前建筑工程领域的关注重点。
渗漏问题的原因建筑外墙外保温面层的渗漏主要由以下原因引起：施工质量差建筑外墙外保温材料施工质量直接关系到外墙外保温渗漏问题的发生。
当施工质量差时，容易导致保温材料与墙体之间存在脱离、空缝、砂浆层不均匀等现象。
这些质量问题会直接影响到墙体对雨水的防护能力，促进水分从墙壁中渗出。
材料缺陷建筑外墙外保温渗漏问题也可能由于保温材料自身原因引起。
例如，保温材料品质不符合要求、存放不当、使用时间较长等因素，都会导致保温材料损耗或变质，从而增加建筑外墙外保温渗漏风险。
风雨侵蚀房屋周围的自然环境因素也是导致建筑外墙外保温渗漏的一大原因。
风雨对建筑外墙面层的侵蚀会导致表面涂层松动，促进水分渗水，极大地增加建筑外墙外保温面层出现渗漏的风险。
渗漏问题的防治措施为了防止建筑外墙外保温面层出现渗漏的问题，建筑工程领域需要采取一系列的防治措施，包括：材料选择建筑外墙外保温渗漏问题中，材料问题是至关重要的因素。
因此，选择高质量的保温材料，对于提高保温性能和防治漏水问题具有重要意义。
施工质量管理保证施工质量也是建筑外墙外保温防治渗漏问题中应该优先考虑的问题。
施工过程中需要投入足够的人力、物力和质量监管，确保保温材料施工质量达到要求。
检查与维护可以定期对建筑外墙外保温面层进行检查和维护，排查或修复可能产生的细小缺陷，防止漏水问题的扩散。
结论建筑外墙外保温渗漏问题的防治是保证建筑工程质量和安全的基本要求，既要从材料的选取与质量，又要从施工管理和检查维护的层面来控制和预防。
只有坚定地执行这些措施，才能更好地保护建筑物的安全和长期的使用价值。
复合硅酸盐保温板外墙内保温施工工法(2)
复合硅酸盐保温板外墙内保温施工工法复合硅酸盐保温板外墙内保温施工工法一、前言：复合硅酸盐保温板外墙内保温施工工法是一种新型的外墙保温工法，具有很高的保温效果和使用寿命，同时还具备施工简单、成本低等优点。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点：1. 高保温性能：复合硅酸盐保温板具有良好的保温性能，能够有效隔离室内外温度，实现节能效果。
2. 薄型轻质：保温板非常轻便，且比传统保温材料厚度更薄，不占用室内空间，降低了施工和使用成本。
3. 耐用性强：复合硅酸盐保温板采用高强度防水材料，具有良好的耐候性、防潮性和抗龟裂性，使用寿命长。
4. 环保健康：复合硅酸盐保温板材料无污染，对人体无害，符合环保要求。
5. 施工周期短：采用该工法进行施工，施工速度快，能够节约人力、物力资源，提高施工效率。
三、适应范围：复合硅酸盐保温板外墙内保温施工工法适用于各种新建和旧建筑的外墙保温施工，特别适用于在寒冷地区对外墙进行保温。
同时，该工法也适用于各种建筑结构，不论是钢结构还是混凝土结构都能够进行保温施工。
四、工艺原理：复合硅酸盐保温板外墙内保温施工工法主要通过在原有墙体表面进行保温材料的粘贴和涂抹形成保温层，从而实现保温效果。
施工过程中，首先进行墙体的清洁和处理，使其表面光滑平整；然后将复合硅酸盐保温板剪裁成所需尺寸，通过粘贴或固定在墙体表面；最后使用特定的胶料或涂料对保温板进行整体涂抹，形成保温层。
五、施工工艺：1. 墙体清洁与处理：对墙体表面进行清洁和处理，去除表面油污、松动物质等，使其表面光滑平整。
2. 复合硅酸盐保温板裁剪与粘贴：将复合硅酸盐保温板按照实际需要裁剪成所需尺寸，并通过胶粘剂黏贴在墙体表面。
3. 保温板涂抹：使用特定的胶料或涂料对保温板进行整体涂抹，形成保温层。
4. 表面装饰：根据需求和设计要求，对保温层进行表面装饰，使其美观。
浅谈建筑外墙外保温的渗漏问题与防治措施
浅谈建筑外墙外保温的渗漏问题与防治措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-浅谈建筑外墙外保温的渗漏问题与防治措施随着国家建筑节能政策的推广和实施，外墙保温已在我国大部地区大规模的实施，目前使用的以胶粉聚苯颗粒砂浆和外贴聚苯板较多，而基于经济技术等方面原因，更趋向于使用外贴聚苯板。
但从滨江嘉园住宅楼的保修工作中发现的问题来看，该类外保温墙体开裂和渗漏问题逐渐成为焦点，其中以渗漏问题较为突出，由此而产生的质量纠纷和索赔事件在不断上升。
所以外墙外保温渗漏问题的解决和防治措施显得极为重要。
一、渗漏特征通过对外贴聚苯板保温外墙渗漏情况的分析，该类外墙的渗漏有以下几种情况：1、窗框与墙体洞口周边渗漏水。
2、窗框与墙结合部渗水。
3、外墙根部渗水。
4、墙面局部渗水。
二、渗漏的原因分析1、外保护层裂缝引起的渗漏1.1温度、干缩、冻融破坏。
温度变化时，材料和构件出现变形，如果变形受到约束，就会产生温度应力。
当温度应力大于墙体的抗拉强度时，就会出现开裂而渗漏。
由于温度变化引起的开裂或由温度和干缩共同产生开裂，几乎占可见裂缝的70%以上，因此控制温度裂缝和干缩裂缝十分重要。
1.2施工质量差。
如网格布铺设位置不适当等。
1.3外力。
如地基沉降不均匀引起的墙体变形、错位，造成墙体开裂。
1.4外保温材料养护时间不足，收缩过大。
1.5构成外保护层的各层材料自身的柔韧性不匹配，相容性差。
2、门窗四周封堵不严引起的渗漏现代建筑的窗框大多数为铝合金、塑料或异性钢材材质。
这些材料与外墙外保温体系外保护层材料的性能相差较大，由于温度变化，这些材料界面之间产生缝隙，引起渗漏。
3、施工过程中处理不当引起的渗漏3.1细部构造处理不当引起的泄漏（1）落水管密封不严，又靠墙安装，雨水沿外保护层流淌而出现渗漏。
（2）门窗下口的保护层高于门窗泄水孔的高度，泄水孔内的水直接进入保温层内。
3.2基层抹灰抹压不密实抹灰基层一般多采用防水砂浆，其既是外墙抹灰的一部分，也是外墙的防水层和找平层，但施工中往往只重视找平的作用，造成基层抹压不实，形成毛细管路渗水。
复合硅酸盐(发泡水泥)板保温施工要点
Ｉ
四周弹基准线 ｆ 涂刷底胶
ｒ
阳台板底 粘贴 １ １ ０ ｍ ｍ厚复合硅酸盐发泡板 。硅酸盐 发泡板传热
系数 ０ ． ７ ７ Ｗ／ （ ｍ ・ Ｋ） 。
ｌHale Waihona Puke ｌ ｕ ７ ＾ 日 粘贴泡沫板 Ｉ
安装锚固件
． １
２ 施 工准 备
１ ） 吊篮安装完毕 ， 经安装单位 自检 合格通过公 司安监部验 收 合格 。２ ） 墙体螺栓眼采用 Ｃ ２ ０细石混凝 土封堵密实 ， 原挑架 悬挑 工字钢部位及卸力 钢丝 绳部位 预 留孔等墙 体预 留洞全 部封堵 完 毕 。３ ） 检查基 层墙 体 应坚 实 、 平 整。表 面应 清洁 ， 无油 污 、 脱 模 剂、 浮尘 等妨碍粘结的附着物。凸起 、 空鼓 、 疏 松 和起 皮部位应 剔 除并采用 聚合物砂浆找平 ， 找平砂浆应 与基 层墙体粘 结牢 固。４）
３ ． ３ 粘结硅 酸 盐泡 沫板
１ ） 粘 贴硅酸 盐泡沫板 前 ， 应首先 检查发 泡板是否 干燥 ， 并进
３ 施 工 工艺
硅酸 盐泡 沫板 外保 温系统施 工工序见图 １ 。
行表面清理。２ ） 硅酸盐泡沫板与基层 墙体采用满 粘法粘贴 ， 施 工 时在每块发泡板 背面 均匀 披刮 一层厚 度不 小 于 ３ ｍ ｍ 的粘 结砂
并用抹灰 找平 。
厚度视 门窗框与洞 口间隙大小 而定 ， 一般不宦小 于 ２ ０ ｍ ｍ。 ３ ． ２ 挂弹 基 准线 １ ） 在外墙各阳角、 阴角及其他必要处垂直基准线 ， 在每个楼 ３ ． ４ 锚 固硅 酸 盐泡 沫板
模板应拆除支架 ， 对板 面进行 防锈处 理 ， 同时要 求板 面 向下分 类 码放 。
硅酸盐泡沫板外保温： 工 ＝ 程施工前 ， 外 门窗副框安装完 毕并通 过验
硅酸钙保温板在外墙外保温施工中的常见问题及其防治
硅酸钙保温板在外墙外保温施工中的常见问题及其防治摘要：硅酸钙保温板是建设部推荐的外墙外保温的新型材料，在施工中体现出快捷、整板质量好、现浇体系质量强等优点。
但在后粘法施工中容易出现一些质量问题，本文就后粘法施工的质量问题加以探讨。
关键词：外保温；硅酸钙保温板；质量；问题；防治Abstract: The calcium silicate insulation board is exterior insulation new materials recommended by the ministry of construction; construction reflects the advantages of fast, good quality of the entire board, strong quality of cast-in-place system. But there are some quality problems in the post-stick method of construction, this article explored after the sticky quality of the construction.Key words: exterior insulation; calcium silicate insulation board; quality; problem; prevention中图分类号：TV523 文献标识码：A文章编号：2095-2104（2012）某住宅生活区外墙外保温采用硅酸钙保温板施工，该材料规格1220*2400（单位：mm），由50毫米厚聚苯板和5毫米厚硅酸钙板复合而成，该材料整板质量较好，具有防水功能，合理堆放不会开裂和翘曲，在施工中可以任意切割，且不变形，方便涂抹粘结砂浆，50厘米间距设塑料锚栓固定于墙体，结实牢固。
该材料有两个施工工艺：一是大模内置现浇，二是后粘贴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合硅酸盐板外墙外保温系统的防渗漏
【摘要】本文介绍了复合硅酸盐板外墙外保温系统防止渗漏的原则，以及该外保温墙体构造层的设计和预防局部节点渗漏所采取的措施。
【关键词】防止渗漏；构造层设计；局部节点
对于做了外保温的建筑来讲，外墙外保温系统的防渗漏能力是一个重点。
因为如果外墙外保温体系发生渗漏，就会对建筑物的保温节能效果产生影响，同时，也会影响建筑物的使用年限，减弱外墙外保温体系本身的耐久性。
1. 复合硅酸盐板的性能
复合硅酸盐板是以轻质硅酸盐材料为主要原料，采用科学配方，复合发泡工艺生产而形成的新型闭孔网状硬质多孔材料。
其抗压强度≥0.4MPa，体积密度≤240Kg/m3，导热系数≤0.070 w/（m.k），憎水率≥98%，干燥收缩≤0.7mm/m，一般厚度为30～60 mm，3cm厚的该板相当于50cm厚砖墙的保温隔热能力，用复合硅酸盐板作为保温材料的外墙外保温系统，其保温隔热性能优良。
2. 复合硅酸盐板外墙外保温系统防止渗漏的原则
复合硅酸盐板围护结构外墙外保温体系的防渗漏遵循合理设防、复合防水、因地制宜、综合治理的原则。
采用逐层渐变、释放应力、以放为主的技术路线防止外墙外保温体系产生裂缝。
同时，加强局部节点的渗水预防措施。
3. 复合硅酸盐板外墙外保温系统防止渗漏的措施
3.1 外墙外保温体系的构造层设计。
复合硅酸盐板围护结构外墙外保温体系的构造层设计，如图1所示，遵循各构造层外层的柔性变形量高于内层，弹性模量变化指标相匹配，逐层渐变的原则，以防止外保温体系出现裂缝，防止发生渗漏现象。
饰面基本构造该体系基层为砖墙或混凝土，其柔韧变形量很小；基层以上为水泥砂浆粘结层，其柔韧变形量也很小，但比基层大；保温层为FHP-Vc复合硅酸盐保温隔热板，该板的柔韧变形量为0.2%；抗裂防护层的构造设计中，采用抗裂剂与中细砂、水泥按一定比例制成抗裂砂浆，该抗裂砂浆变形性能较好，在抗裂砂浆中满铺的耐碱涂塑网格布，经纬向抗拉强度一致，经纬向抗拉强度都>625N/2.5cm，耐碱强度保持率高，孔径4mm×4mm尺寸合理，使用的网格布可以将应力向四个方向均匀分散，从而使抗裂防护层能适应墙体保温体系的变形要求，抗裂防护层总的柔韧变形量为5%；聚合物纤维砂浆中掺加了聚合物乳液和多种纤维，这种砂浆的柔性变形性能好，5%弯曲变形无裂纹，另外，它还有一定的防渗功能；聚合物纤维砂浆以上为弹性底层涂料，该涂料的呼吸性好能保证保温体系内部的水分向外挥发，而外部的水分难以进入保温体系内部，防止水
分对保温体系的影响而产生开裂现象，而且该材料还具有很强的变形性；抗裂柔性不仅耐水腻子柔性好，绕直径50mm的棒弯曲变形无裂纹，而且还有较好的耐水性，其柔韧变形量在10%到15%之间，比其内层的柔韧变形量大；外墙涂料采用硅橡胶防水涂料。
若外饰面层为面砖，则在聚合物纤维砂浆上做专用面砖胶粘结层，该具有一定的柔性，用它贴面砖，在砖缝处用有一定柔性的贴面砖弹性底漆勾缝，起到粘贴、防水的作用。
3.2 加强局部节点的渗漏预防措施
3.2.1 女儿墙部位。
女儿墙部位的渗水多是由于女儿墙顶部保温层与基层结构间出现裂缝，使水进入保温层与基层结构之间，造成渗水。
为此，在女儿墙尽端粘贴FHP-Vc板时要使FHP-Vc板与墙体结构的粘结紧密无空隙；抹抗裂防护层时，应将网格布翻至女儿墙压顶上，覆盖到压顶的上面；如图2所示。
3.2.2 门窗洞口部位。
门窗洞口部位的渗水大多是由于密封不严或排水做得不好造成的。
为防止外保温墙体渗水，要采取以下的预防措施：在贴保温材料前先将塑钢窗框下用保温泡沫塑料堵实，塑钢窗根部用嵌缝油膏密封，以防止门窗根部与基层墙体间产生缝隙而出现渗水现象；门窗洞口四周粘贴FHP-Vc板时，应保证窗四角与FHP-Vc板接缝间距大于等于100mm，在抹抗裂防护层时在标准网格布外沿45o方向加一块400 mm×200 mm的加强网格布，防止保温层出现裂缝；在窗台施工时要做好排水，保证塑钢窗框内雨水排泄通畅，同时要使窗膀保温层与基层墙体无空缝，防止窗膀保温层与基层墙体间裂缝渗水，如图3所示。
3.2.3 出外墙的管道构件根部。
落水管、出墙面的空调管道等埋进墙体时容易与基层墙体之间形成裂缝，使得水易渗入外保温系统。
为了防止渗水在外保温施工前，应先预埋落水管；粘帖FHP-Vc保温材料时要紧密无空隙，在管道根部要密封严密，阻断雨水渗入途径；套割FHP-Vc板时要大于管道大小套割，FHP-Vc 板与管道之间要满打胶浆，使其与管道之间无缝隙；抹抗裂防护层后，管道构件根部应用弹性较好的密封胶密封，以防止管道构件松动产生裂缝而渗水。
3.2.4 分格缝。
分格缝处是凹入FHP-Vc板面，施工不易操作，抹压不实，抹灰厚度不均都易产生裂缝，水易顺裂缝进入保温层内部。
因此，在粘贴FHP-Vc 板时应使FHP-Vc板缝与分格缝错开，在FHP-Vc板接缝处不能开槽做分格缝，分格缝距板缝应大于等于100mm；在抗裂防护层时，网格布应贯穿分格缝，保证其连续性以防裂，避免在分格缝内接槎，若要接槎则上下网格布搭接应大于等于100mm；分格缝宜采用圆弧形，并用相对应的弧形工具在分格缝内抹压密实，可防止出现孔缝而渗漏。
4. 结论
复合硅酸盐板外墙外保温的构造层次设计逐层渐变、释放应力的原则，防止了外保温出现开裂现象。
同时，复合硅酸盐板外墙外保温系统加强局部节点的渗水预防措施。
复合硅酸盐板围护结构外墙外保温系统在科大花园小区中已投入使用以来，未发现外墙外保温系统渗漏现象。
