轨道交通接触网导线载流量计算分析
导线载流量计算公式
导线载流量计算公式
导线载流量是指导线可以承受的最大电流。
它是电力系统设计和运行中非常重要的参数，正确计算导线载流量可以保证电力系统的安全稳定运行。
下面将介绍导线载流量的计算公式。
导线载流量计算公式可以使用安全载流量法：I=K*S
其中，I表示导线的载流量（单位：安培A），K是载流量系数，S代表导线的截面积（单位：平方毫米mm²）。
具体计算步骤如下：
1. 确定导线材料和规格：根据导线所用材料（如铝、铜等）和导线的型号、直径或截面积确定导线材料参数，并将导线截面积转换为平方毫米。
2. 查找载流量系数：根据导线的材料、环境温度、敷设方式等因素，在电力行业标准或相关手册中查找对应的载流量系数K。
3. 计算载流量：根据公式I=K*S，将K和S代入公式计算得到导线的载流量。
需要注意的是，不同导线在相同条件下具有不同的载流量。
因此，在实际计算中，需要根据导线参数和环境条件，选择合适的载流量系数K。
同时，导线的载流量也要满足系统电压损耗、导线发热和电流稳定等方面的要求。
综上所述，导线载流量可以通过公式I=K*S来计算。
准确计算导线载流量有助于保证电力系统的安全运行和提高电网的可靠性。
导线载流量计算口诀
导线载流量计算口诀
要计算导线的载流量，可以使用以下常用的计算公式和口诀：
1.连接导线的载流量计算：
(1) 单纯钢芯铝绞线（ACSR）：载流量（A）= 导线截面积（mm²）/
单位电阻（Ω/km）* √(总电阻(km) + 地线电阻(km))
(2) 钢芯铝绞线（ACSS）：载流量（A）= 导线截面积（mm²）/ 单位
电阻（Ω/km）* √(总电阻(km) + 地线电阻(km))
2.空气间隙导线的载流量计算：
(1) 铜导线：载流量（A）= 导线截面积（mm²）/ 单位电阻（Ω/km）
(2) 铝导线：载流量（A）= 导线截面积（mm²）/ 单位电阻（Ω/km）
钢芯铝绞线（ACSR）一般用于输电线路，钢芯铝绞线（ACSS）主要用
于中压线路和输电线路。
空气间隙导线一般用于电力分配和传输线路。
在计算导线载流量时，需要了解导线的截面积和单位电阻。
导线截面
积可以直接查表或计算得到，单位电阻可以根据导线材料的电阻率和长度
计算得到。
口诀部分：
要计算导线的载流量，先找导线截面积和单位电阻。
分为连接导线和
空气间隙，根据材料和用途不同。
钢芯铝绞适用于输电大，在计算中有所
关注。
铜导线的计算简便，截面积除以单位电阻，结果即为结论。
导线装
载流量的计算，是电力系统中重要的环节之一、掌握这些计算方法，能够
更好地设计电力线路和分配系统。

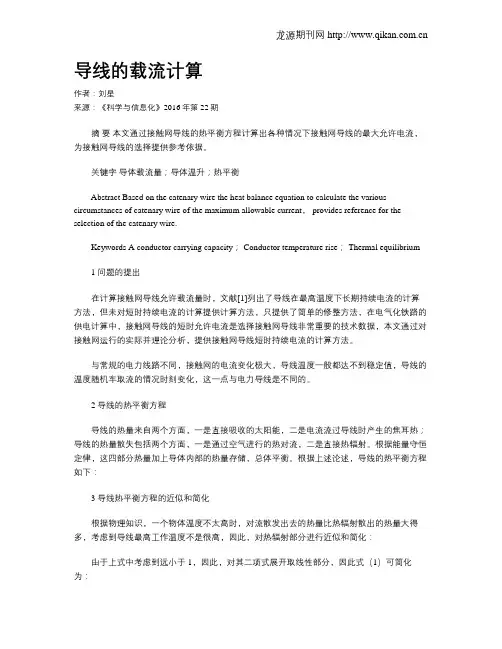

导线的载流计算
导线的载流计算作者：刘星来源：《科学与信息化》2016年第22期摘要本文通过接触网导线的热平衡方程计算出各种情况下接触网导线的最大允许电流，为接触网导线的选择提供参考依据。
关键字导体载流量；导体温升；热平衡Abstract Based on the catenary wire the heat balance equation to calculate the various circumstances of catenary wire of the maximum allowable current， provides reference for the selection of the catenary wire.Keywords A conductor carrying capacity； Conductor temperature rise； Thermal equilibrium1 问题的提出在计算接触网导线允许载流量时，文献[1]列出了导线在最高温度下长期持续电流的计算方法，但未对短时持续电流的计算提供计算方法，只提供了简单的修整方法，在电气化铁路的供电计算中，接触网导线的短时允许电流是选择接触网导线非常重要的技术数据，本文通过对接触网运行的实际并理论分析，提供接触网导线短时持续电流的计算方法。
与常规的电力线路不同，接触网的电流变化极大，导线温度一般都达不到稳定值，导线的温度随机车取流的情况时刻变化，这一点与电力导线是不同的。
2 导线的热平衡方程导线的热量来自两个方面，一是直接吸收的太阳能，二是电流流过导线时产生的焦耳热；导线的热量散失包括两个方面，一是通过空气进行的热对流，二是直接热辐射。
根据能量守恒定律，这四部分热量加上导体内部的热量存储，总体平衡。
根据上述论述，导线的热平衡方程如下：3 导线热平衡方程的近似和简化根据物理知识，一个物体温度不太高时，对流散发出去的热量比热辐射散出的热量大得多，考虑到导线最高工作温度不是很高，因此，对热辐射部分进行近似和简化：由于上式中考虑到远小于1，因此，对其二项式展开取线性部分，因此式（1）可简化为：因此有热平衡方程：微分方程的解为：式中：为导线在某一电流下的稳态温度.为导线在本过程开始时的初始温度。
导线载流量计算公式
导线载流量计算公式(共3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--导线载流量计算根据电流来选截面1．用途各种导线的截流量(安全用电)通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。
2．口诀铝心绝缘线截流量与截面的倍数关系： S（截面）=*D(直径)的平方10下5，100上二，25、35，四三界，70、95，两倍半。
①穿管、温度，八九折。
②裸线加一半。
③铜线升级算。
④3．说明口诀是以铝芯绝缘线、明敷在环境温度25℃的条件为准。
若条件不同，口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。
为此，应当先熟悉导线截面（平方毫米）的排列：1 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．生产厂制造铝芯绝缘线的截面通常从开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。
①这口诀指出：铝芯绝缘线截流量，安，可以按“截面数的多少倍”来计算。
口诀中阿拉伯数字表示导线截面（平方毫米），汉字数字表示倍数。
把口诀的“截面与倍数关系”排列起来便如下：．．．10*5 16、25*4 35 、45*3 70 、95* 120*2．．．．．．现在再和口诀对照就更清楚了，原来“10下五”是指截面从10以下，截流量都是截面数的五倍。
“100上二”是指截面100以上，截流量都是截面数的二倍。
截面25与35是四倍和三倍的分界处。
这就是口诀“25、35四三界”。
而截面70、95则为二点五倍。
从上面的排列可以看出：除10以下及 100以上之处，中间的导线截面是每每两种规格属同一种倍数。
浅谈地铁接触网导线磨耗分析及检规修改建议
浅谈地铁接触网导线磨耗分析及检规修改建议摘要：尤其是地铁，在城市交通设计中起着重要作用，因为它交通便利，运力大，无障碍。
地铁覆盖是衡量一个城市发展的重要指标，在大中、省会城市都修建了地铁，以有效缓解交通压力，便捷性对人们的生活提高。
为了避免交通事故和其他类型的安全问题，必须改善线路维护和运营，以确保地铁的安全稳定运行。
地铁接触网路径受各种因素的影响，这些磨耗因素可能影响地铁系统的运行，而地铁系统可能无法及时监测或处理。
关键词：接触网；导线磨耗；检修建议引言由于接触网导线直接关系到地铁运行的安全性，因此可以通过分析网络导体的磨耗情况来测量导线是否具有承重挂张和承载流量。
然而，实际上很难做到这一点，因为磨损参数很低，并且对触网导线磨耗进行了许多在直观上很难检规修改。
1地铁接触网导线磨耗定义我国目前大部分地铁触网导线都采用刚性、柔性接触网，并具有一定的工作优势，但可以长期使用，地触网导线易受电弓磨损和腐蚀不断，被称为磨耗导线。
导线磨耗的原因是接触线与滑板的电气腐蚀和机械摩擦电弓碳滑板，氧气化学腐蚀等。
但是，由于磨耗接触网导线的是整个地铁的安全性、耐久性和载流能量的电网内部，设计接触网导线必须符合相关标准，并坚持以下原则:第一，控制合金导线铜和铜的接触面积小于20%。
第二，机械安全系统的数量不得少于2.0,此外，如果地铁接触网磨损太严重，必须立即修复。
第三，如果地铁接触网局部磨损35%，导线应及时连接。
布线过程中，接触过渡必须平滑，可以安装吊弦，但吊弦点必须在0-100mm之间导线控制。
2地铁接触线磨耗计算方法在地铁线路上进行维护和维修工作时，必须定期准确测量接触线磨耗，超过限额时，必须立即采取纠正措施。
2.1计算磨耗情况图1中，阴影区域是接触线磨损，应在测量期间计算。
图1地铁接触线磨耗情况示意接触线半径为R，12.9/2=6.45mm，与铜和银接触的接触线CTA120。
如果接触线的磨损部分为h，则根据现行安全系统标准和编号与图1中的接触线之间的最大磨耗关系。

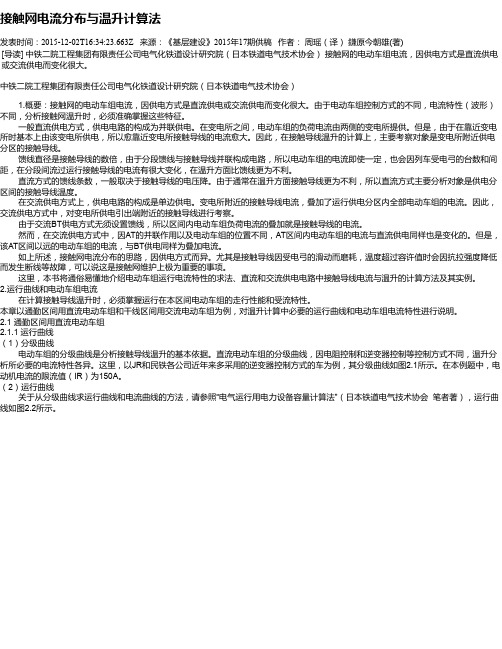

接触网电流分布与温升计算法
