导线载流量
导线载流量计算公式
导线载流量计算公式
导线载流量是指导线可以承受的最大电流。
它是电力系统设计和运行中非常重要的参数，正确计算导线载流量可以保证电力系统的安全稳定运行。
下面将介绍导线载流量的计算公式。
导线载流量计算公式可以使用安全载流量法：I=K*S
其中，I表示导线的载流量（单位：安培A），K是载流量系数，S代表导线的截面积（单位：平方毫米mm²）。
具体计算步骤如下：
1. 确定导线材料和规格：根据导线所用材料（如铝、铜等）和导线的型号、直径或截面积确定导线材料参数，并将导线截面积转换为平方毫米。
2. 查找载流量系数：根据导线的材料、环境温度、敷设方式等因素，在电力行业标准或相关手册中查找对应的载流量系数K。
3. 计算载流量：根据公式I=K*S，将K和S代入公式计算得到导线的载流量。
需要注意的是，不同导线在相同条件下具有不同的载流量。
因此，在实际计算中，需要根据导线参数和环境条件，选择合适的载流量系数K。
同时，导线的载流量也要满足系统电压损耗、导线发热和电流稳定等方面的要求。
综上所述，导线载流量可以通过公式I=K*S来计算。
准确计算导线载流量有助于保证电力系统的安全运行和提高电网的可靠性。

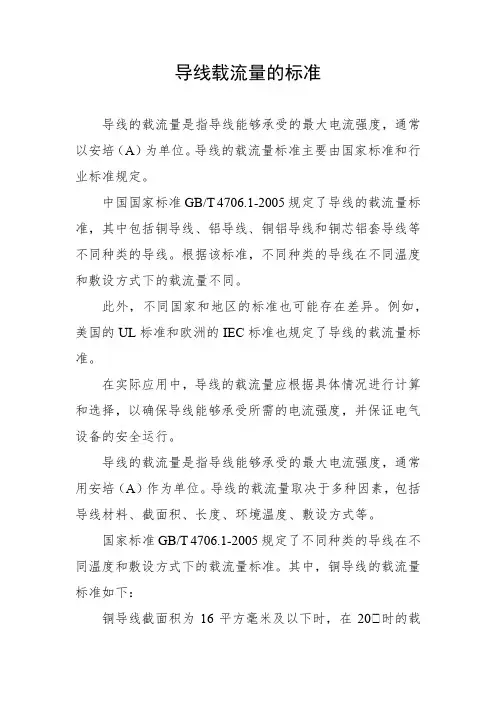

导线载流量的标准
导线载流量的标准导线的载流量是指导线能够承受的最大电流强度，通常以安培（A）为单位。
导线的载流量标准主要由国家标准和行业标准规定。
中国国家标准GB/T 4706.1-2005规定了导线的载流量标准，其中包括铜导线、铝导线、铜铝导线和铜芯铝套导线等不同种类的导线。
根据该标准，不同种类的导线在不同温度和敷设方式下的载流量不同。
此外，不同国家和地区的标准也可能存在差异。
例如，美国的UL标准和欧洲的IEC标准也规定了导线的载流量标准。
在实际应用中，导线的载流量应根据具体情况进行计算和选择，以确保导线能够承受所需的电流强度，并保证电气设备的安全运行。
导线的载流量是指导线能够承受的最大电流强度，通常用安培（A）作为单位。
导线的载流量取决于多种因素，包括导线材料、截面积、长度、环境温度、敷设方式等。
国家标准GB/T 4706.1-2005规定了不同种类的导线在不同温度和敷设方式下的载流量标准。
其中，铜导线的载流量标准如下：铜导线截面积为16平方毫米及以下时，在20℃时的载流量为12A；铜导线截面积为25平方毫米及以下时，在20℃时的载流量为18A；铜导线截面积为35平方毫米及以下时，在20℃时的载流量为22A；铜导线截面积为50平方毫米及以下时，在20℃时的载流量为28A；铜导线截面积为70平方毫米及以下时，在20℃时的载流量为35A；铜导线截面积为95平方毫米及以上时，在20℃时的载流量为40A；铜导线截面积为120平方毫米及以上时，在20℃时的载流量为47A。
铝导线的载流量标准与铜导线类似，但由于铝导线的导电性能略逊于铜导线，所以其载流量略低。
除了导线材料外，导线的载流量还受到环境温度、敷设方式等因素的影响。
例如，在高温环境下，导线的载流量会下降；在潮湿的环境中，导线的载流量也会受到影响。
因此，在进行电路设计和选择导线时，需要根据具体情况综合考虑各种因素，以确保导线能够承受所需的电流强度，并保证电气设备的安全运行。
导线载流量计算口诀
导线载流量计算口诀
要计算导线的载流量，可以使用以下常用的计算公式和口诀：
1.连接导线的载流量计算：
(1) 单纯钢芯铝绞线（ACSR）：载流量（A）= 导线截面积（mm²）/
单位电阻（Ω/km）* √(总电阻(km) + 地线电阻(km))
(2) 钢芯铝绞线（ACSS）：载流量（A）= 导线截面积（mm²）/ 单位
电阻（Ω/km）* √(总电阻(km) + 地线电阻(km))
2.空气间隙导线的载流量计算：
(1) 铜导线：载流量（A）= 导线截面积（mm²）/ 单位电阻（Ω/km）
(2) 铝导线：载流量（A）= 导线截面积（mm²）/ 单位电阻（Ω/km）
钢芯铝绞线（ACSR）一般用于输电线路，钢芯铝绞线（ACSS）主要用
于中压线路和输电线路。
空气间隙导线一般用于电力分配和传输线路。
在计算导线载流量时，需要了解导线的截面积和单位电阻。
导线截面
积可以直接查表或计算得到，单位电阻可以根据导线材料的电阻率和长度
计算得到。
口诀部分：
要计算导线的载流量，先找导线截面积和单位电阻。
分为连接导线和
空气间隙，根据材料和用途不同。
钢芯铝绞适用于输电大，在计算中有所
关注。
铜导线的计算简便，截面积除以单位电阻，结果即为结论。
导线装
载流量的计算，是电力系统中重要的环节之一、掌握这些计算方法，能够
更好地设计电力线路和分配系统。
常用导线允许载流量
常用导线允许载流量
注：当环境温度不是+25时、表中允许载流量需要乘以温度校正系数KQ
式中：0 —实际环境温度C。
0 e—额定环境温度C
3
附录电缆长期允许载流量
表1 铝芯纸绝缘、聚氯乙烯绝缘、交联聚乙烯绝缘电缆直埋地下时长期允许载流量（25oC, 土壤热阻系数为80oCm/V V
表2 铝芯纸绝缘、聚氯乙烯绝缘、交联聚乙烯绝缘电缆在空气中时长期允许载流量（25oC时）
环境温度变化时，载流量的校正系数也可按下式计算：
校正系数=(A 9 2/ A 9 1) 1/2
△ 9 2—导体工作温度与载流量表中规定的环境温度之间的温差，o C;
A 9 1 —导体工作温度与实际环境温度之间的温差，o Co
表4 土壤热阻系数不同时载流量的校正系数
土壤热阻系数分为：潮湿地区，取60—80;普通土壤地区，取120;干燥土壤, 取160—200o
表5 电缆直埋地下多根并列敷设时载流量的校正系数
表6 电缆在空气中多根并列敷设时载流量的校正系数
d为电缆外径，并列敷设的电缆外径不同时，d建议取各电缆外径的平均值。
表7国产电缆部标准与IEC标准中规定的电缆芯最高允许工作温度
表8 电缆芯短路时的最高允许温度及热稳定系数C值
有中间接头的电缆，在短路时的最高允许温度：锡焊接头120oC,压接头150oC,电焊或气焊接头与无接头相同。
导线载流量口诀
导线载流量口诀以下是五个符合要求的口诀：《导线载流量口诀一》十下五，百上二，二五三五四三界，七零九五两倍半，穿管温度八九折，铜线升级算。
小朋友们要记牢，十平方以下的线呀，载流量是它直径的五倍哟，一百平方以上呢，就是二倍啦。
二五平方呀是四倍，三十五平方就是三倍半，到了七十和九十五平方，就是二点五倍喽。
要是穿管啦或者温度高，记得打折哟。
铜线比铝线好，计算要升级呀。
《导线载流量口诀二》铝线载流看粗细，从六开始依次记，六平方线载六安，十平方线乘个二，十六平方加一半，二五平方乘四倍，三十五平方乘三点五，五十往上略估算。
小朋友们别迷糊，按照这个顺序呀，轻松就记住，这样以后看见导线就知道它能过多大电流啦。
《导线载流量口诀三》导线电流要记清，大小不同各有定，一平方线五个流，一点五的就七点五，二点五呀十个流，四平方线十五安，六平方线二十整，八平方线二十五。
就像排队一个个，从小到大很清楚，记住这些不犯错，安全用电好处多。
《导线载流量口诀四》铜线铝线不一样，铝线计算要回想，铜线比它更厉害，载流能力稍加强，相同截面加一档，比如二五铝线算，对应铜线就升档。
小朋友们要明白，就像跑步比赛呀，铜线是更厉害的选手哟，可别弄混了呀。
《导线载流量口诀五》小小导线有奥秘，载流大小有规律，二倍五倍和三倍，还有升级要注意，温度高了流变小，穿管也要减一减，记住口诀不慌张，安全用电我最棒。
就像做游戏有规则，我们遵守规则呀，就能快乐又安全地用电啦，小朋友们加油记哦。
各种导线载流量大全、最新导线载流量对照表？
各种导线载流量⼤全、最新导线载流量对照表？
导线载流量⼀般是指BV线安全载流量，导线载流量选取需符合IEC_60364-5-523-1983标准；下
⾯胜华电⽓⼩编就来介绍下导线载流量对照表⼤全。
⼀、导线载流量对照表
1、BV、BVR和BLV（铝芯）聚氯⼄烯绝缘电线明敷的载流量表
2、RV，RVV，RVB，RVS，RFB，RFS，BVV塑料绝缘软线、塑料护套线明敷设的载流量表
3、BLV聚氯⼄烯绝缘电线穿塑料管敷设的载流量表（点击可放⼤）
⼆、电缆载流量对照表
1、聚氯⼄烯绝缘电线穿塑料管敷设的载流量表
2、聚氯⼄烯绝缘电⼒电缆直埋地敷设的载流量表
三、导线载流量估算⽅法：
1.5、
2.5、4、6、10mm2的导线可将其截⾯积数乘以5倍。
16、25mm2的导线可将其截⾯积数乘以4倍。
35、50mm2的导线可将其截⾯积数乘以3倍。
70、95mm2 的导线可将其截⾯积数乘以2.5倍。
120、150、185mm2的导线可将其截⾯积数乘以2倍。
导线载流量
一、以下是一些常见的国标电缆载流量对照表，仅供参考。
请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。
1. 铜芯电缆载流量对照表（单位：安培）· 1.5平方毫米：13A· 2.5平方毫米：18A· 4平方毫米：25A· 6平方毫米：32A· 10平方毫米：45A· 16平方毫米：60A· 25平方毫米：80A· 35平方毫米：100A· 50平方毫米：125A· 70平方毫米：155A· 120平方毫米：220A2. 铝芯电缆载流量对照表（单位：安培）· 16平方毫米：48A· 25平方毫米：65A· 35平方毫米：85A· 50平方毫米：105A· 70平方毫米：130A· 95平方毫米：160A· 120平方毫米：190A· 150平方毫米：220A· 185平方毫米：255A· 240平方毫米：300A· 300平方毫米：355A以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。
二、当涉及到电缆的设计和选择时，一些常用的公式可以帮助我们计算和确定所需的参数。
以下是几个常见的电缆计算公式：1. 电流容量计算公式：电流容量（A）= (K × I) / √(d^2 + D^2)其中，K 是导体的材料特性系数（如铜、铝等），I 是要传输的电流（安培），d 是导体直径（mm），D 是绝缘外直径（mm）。
2. 电阻计算公式：电阻（Ω/km）= （R × L）/ A其中，R 是电阻率（Ω·mm²/m），L 是电缆长度（m），A 是导体截面积（mm²）。
导线载流量计算口诀
导线载流量计算口诀
这里列举了一些常用的导线载流量计算口诀：
1.皮纳法则：P=I²R，即导线的功率损耗与电流的平方成正比。
2.雷亚法则：R=ρL/A，即导线的电阻与材料的电阻率、长度和横截
面积成反比。
3.赫门内斯法则：I=√(P/R)，即导线的电流与功率损耗和电阻的平
方根成正比。
4.安普法则：I=√(P/AρL)，即导线的电流与功率损耗、横截面积、
电阻率和长度的乘积的平方根成正比。
5.昆特法则：A=ρL/IJ，即导线的横截面积与电阻率、长度、电流和
电流密度的乘积成正比。
6.门位孟格法则：I=SJ/ρL，即导线的电流与导线截面积、电流密度、电阻率和长度的乘积成正比。
7.赫顿法则：P=IJ²ρL/A，即导线的功率损耗与电流密度、电流的平方、电阻率、长度和横截面积的乘积成正比。
这些口诀可以帮助我们在导线载流量计算时快速记忆和应用相关公式，从而得到准确的结果。
在进行计算时，我们需要根据实际情况选择合适的
口诀和公式进行运算。
此外，还需要注意单位的转换，并结合实际应用场
景进行综合考虑。
总之，导线载流量计算是电气工程中的重要内容之一、通过掌握相关
口诀和计算方法，可以更好地理解和应用导线载流量的概念，为实际工程
应用提供帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算配电电缆截面的优化选择以往在选择配电电缆时，通常都根据敷设条件确定电缆型号，再按发热条件选择电缆截面，最后选出符合其载流量要求，并满足电压损失及热稳定要求的电缆截面。
若考虑经济效益，则电缆最佳截面应是使初投资和整个电缆经济寿命中的损耗费用之和达到最少的截面。
从这一点考虑选择电缆截面时，约需在按发热条件选出的截面基础上，再人为地加大4～5级截面，称此截面为最佳截面。
由于加大了电缆截面，提高了载流能力，使电缆的使用寿命得以延长；由于截面增大，线路电阻降低，使线路压降减少，从而大大提高了供电质量，电能损耗降低，使运行费用降低，这样，可保证在整个电缆经济寿命中总费用最低。
下面将用总拥有费用法来论证，电缆最佳截面应是在按常规方法选出的截面基础上，再加大4～5级。
以一陶器烘干器为例，其三相功率为70kW，供电电压为400V，电流为101A，线路长度为100m。
2按发热条件选择电缆截面根据敷设要求选用YJLV型，1kV三芯电力电缆，穿管直埋敷设，按发热条件选出的电缆截面S为25mm2，此截面所允许的截流量为125A。
3按总拥有费用法选择电缆截面总拥有费用法是国际上通用的，进行各种方案经济效益比较的方法。
将所比较方案的现在投资及此方案将来的费用都以现时的价值表示，将方案未来费用乘以现值系数Q即可求得，计算后选取总拥有费用最低。
总拥有费用C＝设备初投资+PV值PV值称为现值PV值＝Q×年电能损耗费本例设备初投资包括电缆价格加上敷设综合造价。
各种截面的电力电缆，长度为100m时的初投资见表1。
表1各种截面电力电缆的初投资电缆截面电缆单价（元/m）电缆价格（元）敷设备综合造价（×105元）初投资C25 7.75 775 0.16 1677535 9.17 917 0.16 16917电缆初投资C＝电缆单价×电缆长度+敷设综合造价。
总拥有费用：功率损耗P＝3Ｉ2r0l×10－3(kW)，此处I＝101Ａ，l＝0.1km。
年电能损耗A＝Pτ(kWh)，此处τ为年最大负荷损耗小时数，取τ＝4500h。
年电能损耗费Cf＝A×电能电价(元)，取东北工业电能电价（0.398元/kWh）。
PV值(现值)＝Q×Cf(元)，Q(现值系数)求法：Q＝｛1-〔(1+a)/(1+i)〕n｝/(i-a)式中i——年利率，i＝7%；a——年通货膨胀率，a＝0；n——使用年限，n＝20年。
代入Q式得Q＝｛1-〔1/(1+0.07)〕20｝/0.07＝10.59配电电缆的最佳经济截面S为120mm2，其总拥有费用最低。
随着电价的上涨，配电电缆的最佳截面将会变得更大。
导体载流量的计算口诀1、用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
4.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列：1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始；裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:..10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】6 平方毫米的,按10 下五,算得载流量为30 安。
【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。
从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。
但实际不到四倍(按手册为97 安)。
而35 则相反,按口诀是三倍,即105 安,实际是117 安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上〉,不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
②从这以下,口诀便是对条件改变的处理。
本句:穿管温度八九折,是指若是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。
(乘0.9)。
关于环境温度,按规定是指夏天最热月的平均最高温度。
实际上,温度是变动的,一般情况下,它影响导体载流并不很大。
因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。
还有一种情况是两种条件都改变(穿管又温度较高)。
则按①计算后打八折,再打九折。
或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。
这也可以说是穿管温度,八九折的意思。
例如:(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5× 0.8 ＝40) 穿管又高温(七折)35 安(1O × 5 × 0.7=35)95平方毫米的,穿管(八折)190安(95×2.5×0.8＝190)高温(九折),214 安(95 × 2.5 × 0.9=213.8)穿管又高温(七折)。
166 安(95 × 2.5 × 0.7 ＝166.3)②对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。
这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。
【例1】16 平方毫米的裸铝线,96 安(16 × 4 × 1.5 ＝96) 。
高温,86 安（16 × 4 × 1.5 × 0.9=86.4）【例2】35 平方毫米裸铝线,150 安(35 × 3 × 1.5=157.5)【例3】120 平方毫米裸铝线，360 安（120 × 2 × 1.5 ＝360）③对于铜导线的载流量，口诀指出,铜线升级算。
