电工二级技师实操试题
电工技师实操试题及答案
电工技师实操试题及答案一、实操试题1. 电路接线实操请根据以下电路图进行接线实操，并回答相关问题：（电路图省略）实操问题：a) 请写出接线图中电源电压的符号及数值。
b) 根据接线图，计算电阻R2的阻值。
c) 在接线图给出的条件下，计算电路中的电流大小。
2. 电动机维修实操请根据以下电动机实物图进行维修实操，并回答相关问题：（电动机实物图省略）实操问题：a) 请写出电动机的工作原理。
b) 当电动机无法启动时，可能的故障原因有哪些？请列举并简要解释。
c) 如何使用万用表检测电动机的绕组是否断路？二、实操答案1. 电路接线实操答案（电路图省略）答案：a) 电源电压的符号为E，数值根据具体电路情况可以是任意实数。
b) 根据接线图可知，电阻R2与电阻R3并联，故R2的阻值等于R3的阻值。
c) 根据电路中的电源电压和电阻R2的阻值，可以使用欧姆定律计算电路中的电流大小。
2. 电动机维修实操答案（电动机实物图省略）答案：a) 电动机是利用电能转换为机械能的装置。
当电流通过电动机的绕组时，产生的磁场与电动机中的磁场相互作用，产生力矩驱动电动机转动。
b) 电动机无法启动的可能故障原因包括：电源故障、电动机本身故障、控制回路故障等。
电源故障可能是由于供电线路断开或电源电压过低；电动机本身故障可能是由于绕组断路、转子卡死等；控制回路故障可能是由于接触器、保护装置等故障导致。
c) 使用万用表检测电动机绕组是否断路的方法是：分别将万用表的两个探头与电动机绕组两端相连，选择欧姆档测量电阻，若得到接近于无穷大的电阻值，则说明绕组断路。
本文为电工技师实操试题及答案，通过实操题目的设计和对应的答案解析，提供了电工技师在接线实操和电动机维修实操中的指导和培训。
通过实操，能够加深对电路接线和电动机工作原理的理解，提升电工技师的实操能力和故障排除能力。
实操问题的设计涵盖了常见的电路接线和电动机故障，并通过详细解答的方式帮助读者理解和掌握相关知识。
电工二级技师试题及答案
电工二级技师试题及答案一、电工二级技师试题1. 单选题1）电流的单位是（）。
A. 安培B. 瓦特C. 伏特D. 欧姆2）电源接线规定中，接地线的颜色是（）。
A. 黄色B. 黄绿色C. 蓝色D. 绿色3）在电气设备上执行绝缘测试时，应该使用的工具是（）。
A. 电表B. 电源C. 万用表D. 绝缘测试仪4）电动机正常工作时，应该检查哪些方面的问题？（）A. 电压 B. 电流 C. 阻力 D. 温度5）以下哪个电器设备需要用到三相电源？（）A. 电脑B. 电视机C. 空调D. 电风扇2. 判断题1）正常电器设备应具备过载保护功能。
（）2）电流的方向由正极流向负极。
（）3）电源接线规定中，火线是蓝色的。
（）4）电阻越大，电流越小。
（）5）电动机正常工作时，温度应该保持在设定范围内。
（）3. 填空题1）欧姆定律是指电流I等于电压U除以（）。
2）家庭用电的电压是（）伏特。
3）短路事故是指电路中发生了（）直接接触。
4）电动机的转速与（）成正比。
5）三相电源有（）根相线。
二、电工二级技师答案1. 单选题1）答案：A. 安培。
2）答案：B. 黄绿色。
3）答案：D. 绝缘测试仪。
4）答案：A. 电压、B. 电流、D. 温度。
5）答案：C. 空调。
2. 判断题1）答案：正确。
2）答案：错误。
3）答案：错误。
4）答案：正确。
5）答案：正确。
3. 填空题1）答案：电阻。
2）答案：220。
3）答案：金属间。
4）答案：电压。
5）答案：三。
注意：以上答案供参考，具体答案以相关考试机构或教材为准。
为确保电工操作的安全性和准确性，请务必进行系统的培训和实践操作，并预留足够的时间进行自主复习和准备。
祝您考试成功！。
电工二级技师考试题答案
电工二级技师考试题答案一、单项选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系是：A. 欧姆定律B. 基尔霍夫定律C. 法拉第电磁感应定律D. 焦耳定律答案：A2. 交流电路中，电感元件的阻抗随着频率的升高而：A. 增大B. 减小C. 保持不变D. 先增大后减小答案：A3. 星形连接的三相电路中，线电压与相电压的关系是：A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B4. 变压器的变压比是指：A. 一次电压与二次电压的比值B. 一次电流与二次电流的比值C. 一次功率与二次功率的比值D. 一次电抗与二次电抗的比值答案：A5. 直流电动机的转速与电源电压之间的关系是：A. 正比B. 反比C. 无关D. 先正比后反比答案：A6. 电路中并联电阻的总电阻与单个电阻之间的关系是：A. 大于任何一个电阻B. 小于任何一个电阻C. 等于任何一个电阻D. 大于任何一个电阻，小于所有电阻之和答案：B7. 交流电路中，电容元件的阻抗随着频率的升高而：A. 增大B. 减小C. 保持不变D. 先减小后增大答案：B8. 三相电路中，星形连接和三角形连接的功率因数相等时，它们的功率关系是：A. 相等B. 星形连接的功率是三角形连接的√3倍C. 三角形连接的功率是星形连接的√3倍D. 无法确定答案：A9. 测量电路中电流时，电流表应与被测电路：A. 串联B. 并联C. 混联D. 短路答案：A10. 电路中，电容器的容抗与频率之间的关系是：A. 正比B. 反比C. 无关D. 先反比后正比答案：B二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响变压器的效率：A. 铁损B. 铜损C. 负载电流D. 环境温度答案：A, B, D2. 交流电路中，以下哪些元件具有感性特性：A. 电阻B. 电感C. 电容D. 二极管答案：B3. 以下哪些设备属于低压电器：A. 接触器B. 断路器C. 继电器D. 变压器答案：A, B, C4. 以下哪些因素会影响直流电动机的转速：A. 电源电压B. 电枢电阻C. 负载转矩D. 电枢电流答案：A, B, C5. 以下哪些属于三相电路的连接方式：A. 星形连接B. 三角形连接C. 混合连接D. 并联连接答案：A, B三、判断题（每题2分，共10分）1. 交流电路中，电感元件的阻抗随着电流的增大而增大。

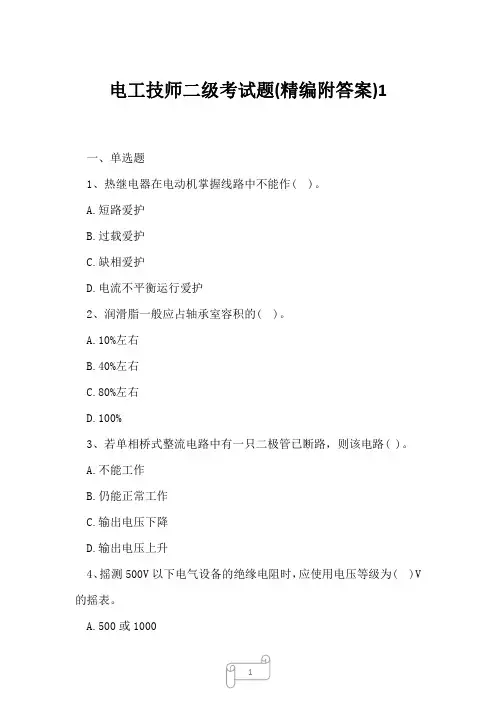

2023年电工技师二级考试题精编附答案1
电工技师二级考试题(精编附答案)1一、单选题1、热继电器在电动机掌握线路中不能作( )。
A.短路爱护B.过载爱护C.缺相爱护D.电流不平衡运行爱护2、润滑脂一般应占轴承室容积的( )。
A.10%左右B.40%左右C.80%左右D.100%3、若单相桥式整流电路中有一只二极管已断路，则该电路( )。
A.不能工作B.仍能正常工作C.输出电压下降D.输出电压上升4、摇测500V以下电气设备的绝缘电阻时，应使用电压等级为( )V 的摇表。
A.500或1000B.5000C.2500D.3805、胶壳刀开关在接线时,电源线接在( )。
A.上端(静触点)B.下端(动触点)C.两端都可6、直流电动机的主磁极产生的磁场是( )。
A.恒定磁场B.旋转磁场C.脉动磁场D.匀强磁场7、牵动机械(如电车、机械车、电瓶车等) ,及大型轧钢机中,一般都采纳直流电动机而不是异步电动机的缘由是( ) 。
A.异步电动机的功率因数较低B.异步电动机的调速性能很差C.异步电动机的起动转矩较小D.异步电动机的起动电流太大8、直流电动机换向器的作用是使电枢获得( )。
A.单向电流B.单向转矩C.恒定转矩D.旋转磁场9、自感电动势的大小正比于原电流的( )。
A.大小B.方向C.变化量D.变化率10、电气作业( )在高压设备带电状况下作业。
A.允许B.不允许C.领导同意状况下允许11、变压器的三相不平衡电流最大值不得超过额定电流的( )。
A.55%B.10%C.25%D.15%12、DZ5-20型自动空气开关的电磁脱扣器用作( )。
A.过载爱护B.短路爱护C.欠压爱护D.断相爱护13、NPN型晶体三极管处于放大状态时，各极电位关系是( )。
A.Uc＞Ue＞UbB.Uc＞Ub＞UeC.Uc＜Ue＜UbD.Uc＜Ub＜Ue14、进户线应采纳( )A.裸导线B.钢芯绞合线C.绝缘导线D.铝绞合线15、雷电流产生的( )电压和跨步电压可直接使人触电死亡。
电工技师职业考(二级)测试题库及答案
电工技师职业考（二级）测试题库及答案一、单选题（共15题，共30分）1.电气设备定期检修的目的是及时发现( )，保证设备的安全运行。
A.停电现象B.电路断线C.电机过载D.故障隐患2.触摸屏与 PLC相连时要设置 PLC类型、通信口类型、波特率、( )等参数。
A.PLC 站号B.屏幕尺寸C.电源电压D.控制模式3.在F×2N 系列 PLC 中，中断返回指令的助记符是（）。
A.ZRSTB.DIC.EID.IRET4.常用的直流斩波电路有降压斩波器、升压斩波器、( )等。
A.数字斩波器B.断续斩波器C.升降压斩波器D.脉冲斩波器5.三相变压器的联结组标号Dy11 表示二次侧绕组的电压相量超前对应的一次侧绕组电压相量（）。
A.60°B.30°C.330°D.110°6.数据分配器由 1 个数据输入端、 M个数据输出端和 ( )所组成。
A.N位通道选择信号B.1 位通道选择信号C.N位通道屏蔽信号D.1 位通道屏蔽信号7.盗窃电能的，由电力管理部门责令停止违法行为，追缴电费并处应交电费( )以下的罚款。
A.一倍B.十倍C.五倍D.三倍8.在正弦交流电路中，电路的功率因数取决于( )。
A.电路外加电压的大小B.电路各元件参数及电源频率C.电路流过电流的大小D.电路的连接形式9.有关文明生产的说法，( )是不正确的。
A.为了及时下班，可以直接拉断电源总开关B.下班前搞好工作现场的环境卫生C.工具使用后应按规定放置到工具箱中D.电工一般不允许冒险带电作业10.企业员工违反职业纪律，企业（）。
A.不能做罚款处罚B.因员工受劳动合同保护，不能给予处分C.警告往往效果不大D.视情节轻重，做出恰当处分11.D/A 转换器的主要技术指标有分辨率、转换精度和（）。
A.转换方式B.转换时间C.转换极性D.转换电压12.数据选择器的接线端由若干路数据输入端、( ) 和一路数据输出端组成。
电气试验工职业二级技能签定实操2014-4-4
技能鉴定操作技能试题电气试验工（技能二级）风力发电高压试验实际操作题(1)姓名：工种：高压试验等级：二级编号考核时限30min 题分10分试题正文兆欧表测量变压器高，低压侧绝缘电阻及吸收比需要说明的问题和要求1.需他人协助完成测量接线和试验2.注意安全，不准触摸运行设备工具，材料，设备场地1.变压器一台10kV比0.4kV2.绝缘摇表500V，2500V摇表各一块3.10kV地线一组4.10kV验电器一只5.万用表6.温湿度计各一支7.常用电工工具及搽圾布评分标准序号操作程序说明1 2 3 4 现场就地操作演示：试验场地应开阔，具有足够的安全距离操作过程符合《电业安全工作规程》测量绝缘电阻及吸收比K应不低于1.3清理现场完成试验报告质量要求严格执行电气试验规程和电业安全操作规程不准违章作业得分或扣分1.违反电业安全工作规程不得分2.摇表选择错误不得分3.如操作违章，将停止考核,不得分4.试验报告填写不规范扣2分5.测试完成后不放电不得分风力发电高压试验实际操作题(2)姓名：工种：高压试验等级：二级编号考核时限30min 题分10分试题正文摇表的选用与检查需要说明的问题和要求1.操作人员独立完成2.注意安全，不准触摸运行设备工具，材料，设备场地1.500V，1000V,2500V摇表各一块2.35kV YJV-23-3*70电缆一段评分标准序号操作程序说明1 2 3 4 5 6 电缆外观检查兆欧表的选择校表（两次校验）测试绝缘电缆放电清理现场编写试验报告质量要求严格执行电气试验规程和电业安全操作规程不准违章作业得分或扣分1.摇表电压等级选择错误不得分2.摇表不进行校验不得分3.测试完成电缆不放电不得分4.试验报告不完整扣2分5.不清理现场扣2分姓名：工种：高压试验等级：二级编号考核时限30min 题分10分试题正文万用表测试电阻需要说明的问题和要求1.需他人协助完成测量接线和试验2.注意安全，不准触摸运行设备工具，材料，设备场地1.数显万用表一块2.电阻若干10Ω-1000Ω评分标准序号操作程序说明123456准备工作开闭数字万用表电源开关选择档位量程万用表欧姆档两表笔短接测试测量电阻归档清理现场质量要求严格执行电气试验规程和电业安全操作规程不准违章作业得分或扣分1.档位量程选择错误扣2分2.未做万用表短接测试扣2分3.漏项或顺序颠倒，违章操作，本题不得分。
2023年电工《技师(二级)》考试历年真题摘选附带答案
2023年电工《技师(二级)》考试历年真题摘选附带答案第1卷一.全考点综合测验(共20题)1.【单选题】三相变压器的联结组标号Dy11 表示二次侧绕组的电压相量超前对应的一次侧绕组电压相量（）。
A.60°B.30°C.330°D.110°2.【判断题】变频器工作频率的给定方法有面板给定、预置给定和外接给定等。
3.【单选题】在正弦交流电路中，电路的功率因数取决于( )。
A.电路外加电压的大小B.电路各元件参数及电源频率C.电路流过电流的大小D.电路的连接形式4.【单选题】在F×2N 系列PLC中，中断返回指令的助记符是A.ZRSTB.DIC.EID.IRET5.【判断题】低压断路器具有短路和过载的保护作用。
6.【单选题】数据分配器由1个数据输入端、M个数据输出端和( )所组成。
A.N位通道选择信号B.1 位通道选择信号C.N位通道屏蔽信号D.1 位通道屏蔽信号7.【多选题】在F×2N 系列PLC 中，传送指令MOV K1×0 K1Y0 的功能是将输入端×0~×3 的状态送到输出端（）中。
A.Y0B.Y1C.Y2D.Y3E.Y48.【判断题】A/D转换的常用方法有串行A/D转换、双微分A/D转换、逐次接近A/D转换。
9.【判断题】向企业员工灌输的职业道德太多了，容易使员工产生谨小慎微的观念。
10.【单选题】下列哪个不属于断路器控制回路的调试范围()A.能监视电源及跳合闸回路B.操作电压应满足要求C.有防"跳跃闭锁装置D.合闸或跳闸完成后，应使命令脉冲自动解除11.【单选题】变频器的抗干扰措施有隔离、滤波、屏蔽、接地、加电抗器和等。
( )A.漏电保护B.合理布线C.装熔断器D.电容器12.【多选题】技能培训指导的步骤一般由组织教学、( )、结束指导四个环节组成。
A.示范指导B.入门指导C.巡回指导D.操作指导E.个别指导13.【单选题】逻辑无环流直流可逆调速系统中，无环流逻辑控制器DLC对正、反组晶闸管( )实施封锁和开放的控制。
上海维修电工技师(二级)PLC实训试题
反应炉工艺共分为三个过程第一个过为进料过程：当液面低于下液面传感器（SL2=1），温度低于低温传感器（ST2=1），压力低于低压传感器（SP2=1）。
按启动按钮SB1后，排气阀（YV1）和进料阀（YV2）打开，液面上升至上液面传感器（SL1=1），关闭排气阀和进料阀，延时3秒打开氮气阀（YV3），反应炉内压力上升至高压传感器（SP1=1），关闭氮气阀。
开始第二个过程。
第二个过程为加热过程：加热接触器KM吸合，温度上升至高温传感器（ST1=1），保温4秒，然后断开加热接触器降温，待温度降至低温传感器（ST2=1）时，开始第三个过程。
第三个过程为泄放过程：打开排气阀，气压下降至低压传感器（SP2=1），打开泄放阀，液位下降至下液面传感器（SL2=1）关闭排气阀和泄放阀。
以上三个过程为一个循环。
按下启动按钮，开始反应炉工艺，一直循环下去，直到按了SB2停止按钮，工艺完成当前一个循环后停止。
在第一、第二过程中，如按下急停按钮SB3，则立即关闭进料阀、氮气阀、加热接触器，待温度降至输入设备输入端口编号考核箱对应端口方案1方案2高压传感器SP1X0X0电脑和PLC自动连接低压传感器SP2X1X1电脑和PLC自动连接高温传感器ST1X2X2电脑和PLC自动连接低温传感器ST2X3X3电脑和PLC自动连接上液面传感器SL1X4X4电脑和PLC自动连接下液面传感器SL2X5X5电脑和PLC自动连接启动按钮SB1X6X10SB1停止按钮SB2X7X6SB2急停按钮SB3X10X7SB3输出设备输出端口编号考核箱对应端口方案1方案2加热接触器KM Y0Y4排气阀YV1Y1Y3进料阀YV2Y2Y2氮气阀YV3Y3Y1泄放阀YV4Y4Y0程序调整：对原操作程序进行调整，试设计以下的报警程序：a)当打开氮气阀后1分钟炉内压力未达到最高值时报警b)当加热接触器接通后经30秒炉内温度未达到最高值时报警c)当泄放阀打开后经2分钟炉内液位未达到最低液位时报警吸盘原始位置在左上方，左限开关LS1，上限开LS3压合，按电脑仿真程序中“选球”按钮，选择大球或小球，按SB1按钮，下降电磁阀KM。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工二级技师实操试题
职业技能鉴定国家题库
电工技师操作技能考试卷
考件编号 ------ 姓名------------ 准考证
号 ------ 单位 ----------- 试题1:制作一块电动机断电延时Y--- △降压启动控制电路盘，并通电运行于调试。
本题分值：40
考试时间：150分钟
1）电路图：如下图所示
2）按工艺要求将原件固定在控制盘上，按布线要求
进行工艺接线。
3）安装完毕完成通电调试。
4）通电试验：正确使用工具及万用表，进行仔细检查，模拟调试，并注意人身安全。
评分表
行，错处扣2分
通电调试，一次不成
3
10功扣5分
正确使用工具及代
5 4
表、安全文明操作
合
40计
统
年
职业技能鉴定国家题库
电工技师操作技能考试卷
考件编号------- 姓名------------ 准考证
号------ 单位------------
试题2:西门子（MM440变频器外部电压控制电动机调速运行调速。
本题分值：35
考试时间：120分钟
考核要求：
1）设计电动变频器控制电器：
2）按设计的电路完成接线: 3）参数设置如下图所示：电动机能完成如下动
作；电动机正、反启动----- 调速------ 停车
4）通电试验时，正确使用工具及万用表，进行仔细检查，通电调试，并注意人身及设备安全。
评分表
序
号
试题名称配分
（全
得
分
备注显示区域
统分人年月日
职业技能鉴定国家题库
电工技师操作技能考试卷
考件编号------- 姓名 ----------- 准考证
号------ 单位------------
试题3:培训指导
本题分值：25
考试时间：40分钟
考核要求：
内容：试分析X62W万能铣床电气线路原理及线路特点：
1）编写教案：现场编写教案，内容正确。
2）教学过程（该项可与答辩同时进行）
（1）教学内容正确，重点突出
（2）板书工整，教法情切自然，语言精练准确。
评分表
统分
年月日电路原理图；（X62W万能铣床电气线路原理图）考核要求：
1）分析原理：
职业技能鉴定国家题库
电工技师操作技能考试卷
考件编号 ------ 姓名
考证号------ 单位------------
+
■
H
却h
SB3 Lie
8
职业技能鉴定国家题库
电工技师操作技能考试卷
考件编号 ------ 姓名------------ 准考证号 ------ 单位 ------------ 2）编写教案:
总成绩表
统分
年月日。
