高压隔离开关手动操作注意事项 隔离开关常见问题解决方法
220kV隔离开关常见故障的处理
220kV隔离开关常见故障的处理
220kV隔离开关是高压输电线路中重要的设备之一，它的主要作用是在故障发生时进行隔离和断开电路，从而保证输电线路的安全运行。
然而，隔离开关在长期的运行中，也不免出现各种各样的故障，如下面几种常见故障：
1. 接触不良故障：这是隔离开关常见的故障之一，一般表现为接触电阻增大，电流变小或无法正常开合。
处理方法是及时清洁接触面并加强接触压力，如无法解决则需更换接触件。
2. 漏电故障：隔离开关在运行中，其绝缘零部件会出现老化、脱落等情况，导致出现漏电现象，严重时可能引起跳闸。
这种故障一般需要进行全面检查并及时更换绝缘部件。
3. 机械故障：隔离开关在使用过程中，由于长时间的振动、冲击等因素，可能导致其机械弹簧变形、翘曲等问题，影响其正常开合。
针对这种故障，需要进行仔细的检查，及时更换损坏部件。
4. 电器故障：隔离开关在运行过程中，可能由于操作不当、电力浪涌等原因，导致开关上出现电弧、烧蚀等故障，严重时可能导致设备损坏。
这种情况下，需要对隔离开关进行全面的维护和检查，以保证其正常运行。
总之，隔离开关作为高压电力系统中的重要组成部分，其故障问题不容忽视。
在实际工作中，工作人员应该加强隔离开关的检修和维护工作，避免出现各种故障，确保电力系统的安全运行。

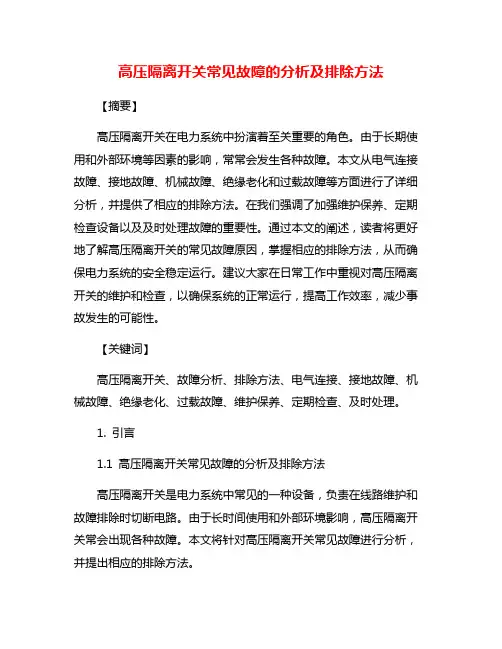

高压隔离开关常见故障的分析及排除方法
高压隔离开关常见故障的分析及排除方法【摘要】高压隔离开关在电力系统中扮演着至关重要的角色。
由于长期使用和外部环境等因素的影响，常常会发生各种故障。
本文从电气连接故障、接地故障、机械故障、绝缘老化和过载故障等方面进行了详细分析，并提供了相应的排除方法。
在我们强调了加强维护保养、定期检查设备以及及时处理故障的重要性。
通过本文的阐述，读者将更好地了解高压隔离开关的常见故障原因，掌握相应的排除方法，从而确保电力系统的安全稳定运行。
建议大家在日常工作中重视对高压隔离开关的维护和检查，以确保系统的正常运行，提高工作效率，减少事故发生的可能性。
【关键词】高压隔离开关、故障分析、排除方法、电气连接、接地故障、机械故障、绝缘老化、过载故障、维护保养、定期检查、及时处理。
1. 引言1.1 高压隔离开关常见故障的分析及排除方法高压隔离开关是电力系统中常见的一种设备，负责在线路维护和故障排除时切断电路。
由于长时间使用和外部环境影响，高压隔离开关常会出现各种故障。
本文将针对高压隔离开关常见故障进行分析，并提出相应的排除方法。
电气连接故障是高压隔离开关常见的故障之一。
可能是由于接线不牢固或者接触不良导致的电气连接故障。
在排查时，应检查所有接线是否牢固，并及时更换损坏的连接线。
接地故障也是高压隔离开关常见的故障之一。
接地故障可能由于设备绝缘破损或者外部短路引起。
应定期检查设备绝缘情况，及时更换老化的绝缘件。
机械故障、绝缘老化和过载故障也是高压隔离开关常见的故障类型。
相关人员在排查故障时应当注意综合分析，找出故障根源，及时处理。
为了保证高压隔离开关的正常运行，我们应加强维护保养，定期检查设备，及时处理各种故障。
只有做好这些工作，才能保障电力系统的安全稳定运行。
2. 正文2.1 电气连接故障电气连接故障是高压隔离开关常见的故障之一，主要表现为接线端子松动、连接不良或连接腐蚀等。
这些问题可能导致电流不稳定、电压波动或甚至断电，严重影响设备的正常运行。
高压隔离开关的故障处理
高压隔离开关的故障处理高压隔离开关是电力系统中常见的一种设备，用于隔离电路中的高压部分与低压部分，以便进行维护和故障排除。
然而，随着设备使用时间的增长和操作不当，高压隔离开关也会发生故障。
本文将详细讨论高压隔离开关的故障处理方法。
一、高压隔离开关的常见故障1. 不能动作：当高压隔离开关无法动作时，首先需要检查电源供应是否正常。
如果电源正常，可能是由于机械部件损坏、接触不良、固定螺栓松动等原因导致的。
解决方法可以是更换损坏的机械部件、清洁接触部分、重新拧紧螺栓。
2. 动作不灵敏：当高压隔离开关动作不灵敏时，可能是由于绝缘材料老化、弹簧松动、摩擦力增大等原因导致的。
解决方法可以是更换绝缘材料、调整弹簧的紧固度、清洁和润滑部件。
3. 接触不良：高压隔离开关的接触部分在长时间使用后可能会出现氧化、焊接、烧毁等问题，导致接触不良，进而影响设备的正常运行。
解决方法可以是定期检查和清洁接触部分，必要时更换受损的接触器。
4. 绝缘击穿：绝缘击穿是高压隔离开关常见的故障之一，可能是由于绝缘材料老化、异物进入、湿度过高等原因导致的。
解决方法可以是更换老化的绝缘材料、防止异物进入、保持适当的湿度。
5. 过热：高压隔离开关在长时间使用或过载运行时可能会出现过热现象，可能是由于设备负荷过大、接触电阻增大等原因导致的。
解决方法可以是减小设备负荷、改善散热条件、清洗接触部分。
高压隔离开关的故障处理（二）1. 检查电源供应：首先需要检查高压隔离开关的电源供应是否正常，包括电压、电流、接线等方面。
如果电源供应存在问题，需要及时修复或更换电源。
2. 检查机械部件：对于不能动作或动作不灵敏的故障，需要对高压隔离开关的机械部件进行检查。
检查是否有机械部件损坏、接触不良、固定螺栓松动等情况，必要时进行维修或更换。
3. 清洁和润滑：对于接触不良的故障，可以通过清洁接触部分来解决。
使用适当的清洁剂和工具清洁接触部分，保证其表面光滑。
同时，可以适当涂抹润滑剂，改善接触部分的工作效果。
隔离开关的安全操作注意事项(二篇)
隔离开关的安全操作注意事项隔离开关的主要作用是将电气接线的元件彼此可靠地隔开，形成明显的断开点。
隔离开关大多采用三相联动。
从操作机构的结构看有电动、机械传动操作。
（1）在用手动经机械传动装置进行隔离开关的合闸操作时，要迅速、果断地进行。
但在操作终了时，应注意不要出现撞击现象。
在合闸过程中，即使发生电弧，也不应将已经合上或将要合上的闸刀拉回来。
因为这样操作会使弧光被拉长，扩大为短路事故，会造成严重的设备损坏和人身触电灼伤事故。
（2）在进行隔离开关拉闸操作时，应缓慢小心地进行。
拉闸的动作一般可以分为两个步骤：第一步是将闸刀从固定触头的闸口中拉出，使闸刀刚刚脱离闸口与固定触头间还有很小的间隙。
若在进行这一步操作时未发生异常的弧光，即可进行第二步操作将刀闸全部拉开。
若在闸刀刚离开固定触头的闸口时出现强烈电弧，应立即将闸刀合上。
查明发生电弧的原因是否误拉了带有负荷的隔离开关。
（3）隔离开关操作后，仔细检查其分合是否到位，防止拉开距离不够和合闸接触不良现象。
隔离开关的把手销子应落入定位孔。
（4）装有防误装置（电气或机械）的隔离开关，当出现防误装置打不开时，应检查操作程序是否正确、防误装置是否完好、设备是否对号等，不能任意解除防误装置，只有站长或本单位有权批准的领导人在确认防误装置失灵时，方可解除其闭锁、拉合其隔离开关。
（5）非三相联动的单相隔离开关，一般用绝缘杆操作。
用单相隔离开关进行操作允许拉开的小电流或解环时，应先拉开中间位置的一相，再拉下风侧（水平布置）或上侧（上下布置），最后拉上风侧或下侧。
合闸操作时的顺序应与拉闸时相反。
（6）转移接地点的操作。
在小电流接地系统中，必须用隔离开关断开的电气设备一点接地时，应使用转移接地点的操作，即使用经过开关在同相的另一接地点人工接地后，先拉开隔离开关，再拉开人工接地点的开关。
隔离开关的安全操作注意事项（二）隔离开关的安全操作是保证人员在进行隔离开关操作时，能够安全可靠地切断电力供应的重要环节。
浅析高压隔离开关作用及故障处理措施
浅析高压隔离开关作用及故障处理措施摘要：高压隔离开关是电力系统中的一种重要保护装置，其作用是在电力系统的操作、检修和事故处理过程中提供必要的隔离和切断功能，以保证安全运行。
本文旨在通过对高压隔离开关的履行职责及其工作原理进行分析和探讨，结合实践经验提供一些故障处理措施的建议，以期提高高压隔离开关的工作效率和可靠性。
关键词：高压隔离开关；作用；工作原理；故障处理正文：一、高压隔离开关的作用高压隔离开关在电力系统中的作用是提供线路隔离、停电、并联或分合开关等功能。
无论是在常态运行中还是在事故处理过程中，高压隔离开关都发挥着关键作用。
其主要作用包括以下几个方面：1. 线路隔离：高压隔离开关能够隔离电路，防止电路出现故障，通过分离电路，更好地维护电压和电流的稳定性。
2. 停电：高压隔离开关能够切断有故障的电路，为后续的检修、维护和修复工作提供必要的条件。
3. 并联：高压隔离开关具有并联功能，能够连接两个截然不同的电路，在维护、操作、检修过程中保持电力系统的稳定运行。
4. 分合开关：高压隔离开关能够实现线路的分合操作，通过控制机构使开关进行分合，达到保护电力设备和保障电力系统安全稳定运行的目的。
二、高压隔离开关的工作原理高压隔离开关的工作原理是通过机械构造和电气控制两个部分相互协作完成的。
其主要构造包括开关本体、触头、操作机构、弹簧驱动机构等。
在正常使用过程中，高压隔离开关要遵循以下原则：1. 在开合操作中要严格依照正常程序进行操作，避免防误动操作；2. 在开合过程中禁止出现击穿现象；3. 开关操作必须完毕后，要检查开关的接触情况是否正常，以确保高压隔离开关的正常运行。
三、高压隔离开关常见故障及处理措施在高压隔离开关的使用过程中，常会发生一些故障，这对正常使用和保护电力系统产生一定的影响。
以下是一些常见故障及处理措施：1. 接触不良当高压隔离开关的接触不良时，会引起无功功率的损失，甚至产生局部放电现象。
处理措施包括：①检查高压隔离开关的接线端子是否松动或腐蚀。
高压隔离开关的常见故障及处理
价值工程0引言高压隔离开关是在无载情况下断开或接通高压线路的输电设备，对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离的设备。
一直以来，高压隔离开关都是电力系统中使用量最大、应用范围最广的高压电器设备之一。
针对高压隔离开关故障原因与检修措施进行了详细阐述。
1工作原理1.1电动操作机构以某户外高压隔离开关操作机构为例。
机构由一个直流串行电机或一个三相电机组成，电机是可以逆转的，这样来实现“关闭”和“打开”的操作功能。
电机通过齿轮箱来驱动主轴，传动比为397:1。
在主轴被锁住的时候，通过滑动联结器来限制力矩。
控制回路通过保护电机继电器来实现在30秒内断开。
在没有控制电压的情况下，可以通过手动来操作。
通过一个直接安装在主轴上的凸轮盘来操作辅助触点。
1.2辅助触点标准的电机运转传动机构设置有8个辅助触点。
辅助触点是通过一个控制盘来进行操作，圆盘是直接安装在主轴上的。
辅助触点只是在操作循环的起始和结束且隔离开关处于锁定位置的时候动作。
在启动和结束之间的时间内，辅助触点是不操作的，如图2。
1.3电气回路操作机构电路是由一个控制回路和一个电机回路组成的。
在控制回路中，“合闸”接触器（K1）和“分闸”接触器（K2）可以在就地和远方控制启动。
如果“保持”电压远小于“冲击”电压，串联电阻器R1将会作为增压器而起作用。
在操作循环结束的时候，通过限位开关来切断控制回路，限定开关是通过安装在主轴上的控制圆盘来进行操作的。
接触器K1和K2决定“合闸”或“分闸”的方向。
电机回路是通过电机保护继电器F1来进行保护的。
在超载的时候，触点就会切断控制回路和电机回路。
在对电机制动的时候，二极管的作用相当于一个增压器。
在操作循环结束的时候，可以通过一个辅助触点来接通二极管。
2常见的高压隔分开关故障与解决对策高压隔离开关是一种能够在无载的条件，中断并连接电气线路，可以停止对维修后的高压导线、以及开关等相关电气与高压通电的线路的电气隔离设备[1]。
高压隔离开关常见故障及处理措施
高压隔离开关常见故障及处理措施摘要：高压隔离开关有明显的分段间隙，因此它主要用来隔离高压电源，保证安全检修，并能够通断一定的小电流。
它没有专门的灭弧装置，因此不允许切断正常的负荷电流，更不能用来切断短路电流，通常与断路器配合使用。
在电力系统和电气化铁路系统中，高压隔离开关使用量大，分布广泛，是电力系统和电气化铁路系统的一个重要设备，直接影响电力系统供电的可靠性和电气化铁路列车的安全、正点运行。
本文结合多年的工作经验，对高压隔离开关常见故障进行了分析，并提出了一些处理措施关键词：高压隔离开关；故障；处理对策一、引言在电力系统的运行过程中，高压隔离开关主要是通过对电源进行隔离、对系统运行方式进行改变、对小负荷电流进行分合以及进行倒闸操作，有效保证高压电气设备检修人员的人身安全。
在高压隔离开关使用过程中，由于其结构简单，而且在操作上具有较强的便利性，因此，高压隔离开关并没有严格意义上的大修周期。
但是在其具体的使用过程中经常会出现一些故障，这种情况下为避免对电力系统的安全运行产生影响，必须要针对高压隔离开关的常见故障进行深入分析，通过采取必要的处理措施，保证高压隔离开关性能的良好发挥。
二、高压隔离开关的结构（一）户内式隔离开关户内式隔离开关由导电部分、支持绝缘子、操作绝缘子及底座组成。
导电部分包括可由操作绝缘子带动而转动的动触头，以及固定在支持绝缘子上的静触头。
动触头及静触头采用铜导体制成，一般额定电流为3000A及以下的隔离开关采用矩形截面铜导体，额定电流为3000A以上则采用槽形截面铜导体。
动触头由两片平行刀片组成，电流平均流过两刀片且方向相同，产生相互吸引的电动力，使接触压力增加。
支持绝缘子固定在角钢底座上，承担导电部分的对地绝缘。
操作绝缘子与动触头及轴上对应的拐臂铰接，操动机构则与轴端拐臂连接，各拐臂均与轴硬性连接。
当操动机构动作时，带动转轴转动。
（二）户外式隔离开关户外隔离式开关在其结构设计上更多的是考虑到户外环境的恶劣，必须要保证其能够承受恶劣的户外环境。
高压隔离开关常见故障的分析及排除方法
高压隔离开关常见故障的分析及排除方法
高压隔离开关是实现开合高压电路的关键设备，使用范围广泛。
虽然隔离开关具有结构简单、可靠性高的特点，但其仍有常见故障，如分合闸不灵、接触不良等，严重影响了设备的使用效果。
本文将结合实际情况，分析高压隔离开关常见故障及排除方法。
一、分合闸不灵
1.1故障原因
（1）隔离开关弹簧损坏或松动。
（2）驱动机构故障，如电机故障、传动装置磨损等。
（3）接触口氧化严重，导致接触不良。
（4）手动操作不当。
1.2排除方法
（1）更换或调整弹簧。
（2）更换或修理驱动机构。
（3）清洗接触口或更换导电部件。
二、接触不良
（1）接触面上有污染物或氧化层。
（2）连线松动或接头松动。
（3）弹簧力度不足。
四、过载跳闸
（1）过负荷使用。
（2）短路故障。
（1）调整负载，控制使用功率。
（2）找出故障点，及时处理。
本文所列问题并非全部，实际使用中可能还会有其他问题。
对于以上问题的排除方法也应在实际情况下进行结合处理。
在使用高压隔离开关时，应根据使用现场的情况进行规范化安装、调试、使用和维护，以保证设备的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压隔离开关手动操作注意事项隔离开关常
见问题解决方法
①操作前必需检查的确在分闸位置；②合闸操作时，不论是手动经传动装置操作，还是用绝缘杆操作，都必需快速决断，在合闸终了时不可用力过猛；③合闸后应检查隔离开
①操作前必需检查的确在分闸位置；
②合闸操作时，不论是手动经传动装置操作，还是用绝缘杆操作，都必需快速决断，在合闸终了时不可用力过猛；
③合闸后应检查隔离开关的触头是否完全合入，接触是否严密；
④拉闸操作时，开始应慢而谨慎，当刀片刚离开固定触头时，应快速决断，以便能快速消弧；
⑤拉开隔离开关后，应检查每一相的确己断开；
⑥拉、合单相式隔离开关时，应先拉开中相，后拉开两边相。
合入操作时的次序正好相反；
⑦隔离开关应按联锁程序操作，当联锁装置失灵时，应查明原因，不得自行解除闭锁。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：
等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔
融指数仪,透射电子显微镜。
隔离开关紧要由支持底座，导电部分（触头、闸刀、接线座、引出线线夹）、绝缘子、传动机构、操动机构构成，过热的部位紧要集中在动静触头接触部位、引出线线夹等其发热的原因可分为内因和外因，外因有：环境温度、产品制造质量（材质工艺）、外力、自然祸害等；内因有：安装质量、运行管理（及早发觉）、接触部位及引线线夹的接触不良。
下面就实际运行检修维护过程中常常见到的发热原因进行分析：
1、隔离开关长期处于合闸运行状态时，若触指弹簧质量不佳，极易产生金属疲乏，弹性指标下降，经过分闸后再次合闸，触头与触指之间的接触压力将减小，导致接触电阻增大从而使触头发热；触头发热则使弹簧受热，弹性指标进一步下降，接触电阻进一步增大。
最后触指弹簧将失去弹性，接触电阻将更大，导致温度急剧上升烧损触头。
2、隔离开关长时间处于分闸位置。
动静触头表面脏污或形成氧化膜，影响合闸接触效果。
对于双母线的接线方式，每一个间隔长期有一组的隔离开关在分闸位置。
由于受到水蒸气、腐蚀性尘埃和化学活性气体的侵蚀，动静触头腐蚀、积污，表面形成一层氧化膜，在转换成为合闸状态时，接触面氧化使导体表面电阻加添，致使接触不良而发热。
3、在夏、秋季节．环境温度高、负荷电流大，此时隔离开关承受的负荷电流明显增大，加上气温高，散热困难，设备在恶劣的条件下连续高负荷运行，设备温度不断上升，若此段时间由于保供电等原因，不能适时停电检修，设备超过检修周期运行，极易造成设备材质老化、导电本领下降，导致刀闸触头发热，假如再碰到运行方式变化导致过负荷，甚至会引起触头烧损。
4、引线与螺栓型线夹接触部位也是频繁发热的部位。
原因紧要有：螺栓紧固不到位；运行及操作过程中的振动；热胀冷缩、雨水、粉尘的不断侵蚀。
这些原因将导致接触压力不足、接触部位脏污，使得接触电阻不断增大导致发热。
在风力强时，也会使导线摇摆．引起连接螺丝松动，增大接触电阻。
5、运行人员手动操作刀闸不规范，引起的后果有：机械磨损，即机械闭合力冲击过大，触头变形龟裂、剥落、卡死；电弧侵蚀，闭合操作过程不够决断迅捷，使触头承受电弧作用时间过长，表面金属熔融，这不仅会导致触头发热，还将缩短触头的使用寿命。
6、初次安装调整或者进行检修工作时由于安装人员和检修工作人员的技术水平有限、责任心不强，安装、检修工艺不符合要求。
接头接触面处理不当，有毛刺、不光滑平整；导电体弯曲或扭转角
度不到位；固定螺丝紧固力不均衡；导电膏涂抹不均匀或过多，甚至使用不合格导电膏。
7、安装前部件存放的环境条件不符合要求。
在施工现场，由于客观原因致使存放条件不符合规定。
加上工期的耽搁，设备部件长期安置在露天场所，假如遇上雨雾天气，部件在未安装前导电部位和紧固部位易受潮形成氧化层，若安装前没有检查处理，将留下发热隐患。
隔离开关在中数量多，其导电部分连接点多，传动部件多，动触头行程大，触头长期暴露在空气中，简单发生氧化和脏污。
为保证隔离开关的正常运行和操作，必需按规定进行运行维护。
（1）隔离开关在运行中要监视其温度，并检查隔离开关触头及导线连接点有无发热、弯曲和变形等现象。
隔离开关允许在额定电流、额定电压下长期运行，运行中的温度不应超过规定值，可用红外测温仪检测隔离开关触头、接点的温度。
对发热严重的应申请停电处理；对不能立刻停电处理的，可更改运行方式、减轻或转移负荷。
例如对双母线接线方式，若是母线侧隔离开关发热，应将该回路倒至另一组母线运行，然后拉开发热的隔离开关；对单母线接线方式，若是母线侧隔离开关发热，应汇报调度，要求降负荷，并加强监视，如有旁路，可用旁路断路器带路运行，退出过热的隔离开
关。
（2）隔离开关操作完毕后，要检查其开、合位置及触头接触深度是否正常，以免因传动机构或掌控回路（指远方操作的隔离开关）有故障，显现隔离开关拒合或拒分。
合闸后，应检查工作触头是否接触良好，有无弯曲、发热、变色等异常现象；拉闸后，应检查断口张开的角度或拉开的距离是否符合要求。
为保证触头接触良好，要定期清除动、静触头表面氧化物，并涂抹凡士林。
（3）检查隔离开关的支持绝缘子是否清洁、完好，有无裂纹、损坏、放电等痕迹，有无放电响声或其他异常声音。
假如隔离开关的支持绝缘子有放电现象，或者其损坏程度严重时，应停电处理。
为防止污闪，要定期对绝缘子表面进行清洗或打扫。
（4）定期检查隔离开关的防误闭锁装置是否完好，电磁锁、机械锁等有无损坏现象，销子是否锁牢，辅佑襄助触点位置是否正确且接触良好。
对轴承、轴套、齿轮、蜗轮、蜗杆等转动部位定期加润滑油，必要时，先清洗后再加以润滑。
（5）带有接地刀闸的隔离开关在接地时，检查接地刀闸是否接触良好，是否正确闭锁。
（6）检查引线有无松动、摇摆和烧伤断股等现象。
（7）检查隔离开关本体、连杆和转轴等机械部分是否变形，各部件连接是否良好，位置是否正确，有无悬挂杂物。
（8）检查操动机构各部件是否完好，各部件是否紧固，有无锈蚀、变形等现象，机构箱、端子箱和辅佑襄助接点盒密封是否良好，是否受潮，其内部的熔断器、热耦、加热器等是否完好。
