高压隔离开关选型指南
浅谈高压隔离开关的选型

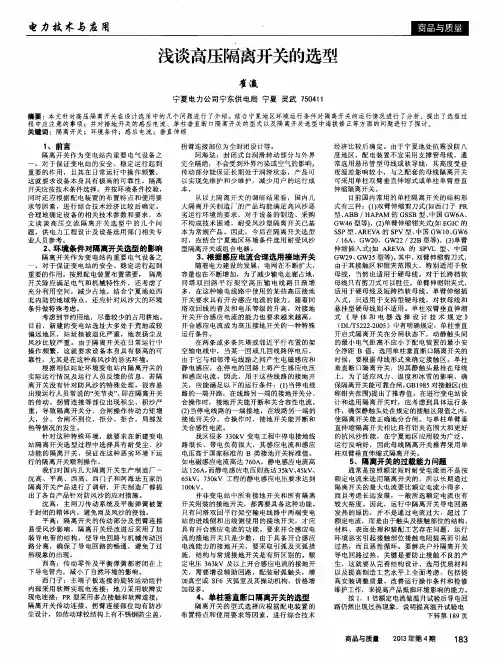

浅谈高压隔离开关的选型
崔瀛
宁夏电力公 司宁东供 电局 宁夏 灵武 ７ ５ ０ ４ １ １
摘要 ： 本文针对高压 隔离开关在设 计选 用 中的几个 问题进行 了介绍。结合 宁夏地 区环境运行条件对 隔离开关 的运行情况进行 了分析 ， 提 出了选型过 程 中应注意的事项 ；并对接地开关 的感应 电流 、单柱垂直 断 口隔离开 关的型式以及 隔离开关选 型中海拔修 正等方 面的问题进行 了探讨。 关键词 ：隔离开关 ；环境条件 ；感应 电流 ；垂直伸 缩
关合 感性 电 流 。 我区很多 ３ ３ Ｏ ｋ ｖ 变 电 工 程 中 停 电接 地 线
路很长 、带电负荷很 大 ，其感应 电流和感应 电压 高于国家标 准的 Ｂ类接 地开关标准值 。 如 电磁 感 应 电流 高 达 ７ ６ ０ Ａ， 静 电感 应 电流 高 达１ ２ ６ Ａ， 而静电感应电压则高达 ３ ５ ｋ Ｖ、 ４ ５ ｋ Ｖ、 ６ ５ ｋ Ｖ。７ ５ ０ ｋ Ｖ 工程 的静 电感 应 电压 要求 达 到
１ 、前言
隔离开关 作为变 电站 内重要 电气设 备之 对于保证 变 电站 的安全 、稳 定运行起 到 重 要的作用 ，且其在 日常运行 中操作频 繁， 这 就要求设备 本身具 有极高 的可 靠性 。隔离 开关应按 技术条 件选择 ，并按环境条件校 验 ， 同 时 还 应 根 据 配 电装 置 的 布 置特 点 和 使 用 要 求 等 因 素 ，进 行 综 合 技 术 经 济 比 较 后 确 定 。 合 理地确 定设 备 的相 关技术 参数和要求 ，本 文 谈 谈 高压 交 流 隔离 开 关选 型 中 的几 个 问 题 ， 供 电力 工 程 设 计 及 设 备 选 用 部 门相 关 专 业 人 员参 考 。
高压隔离开关选型设计分析徐涛运颉亚斌丁岩
高压隔离开关选型设计分析徐涛运颉亚斌丁岩发布时间：2021-08-19T00:57:00.845Z 来源：《基层建设》2021年第16期作者：徐涛运颉亚斌丁岩[导读] 目前，我国的经济在快速发展，社会在不断进步，文章对气、电动高压隔离开关的工作原理、控制接口国网奎屯供电公司 833200摘要：目前，我国的经济在快速发展，社会在不断进步，文章对气、电动高压隔离开关的工作原理、控制接口、驱动接口、重量及安装接口、控制电路、控制逻辑、运用环境条件、可靠性等方面进行对比分析，为电网运行中高压隔离开关的选型提出建议方案。
关键词：气动高压隔离开关；电动高压隔离开关；对比分析；选型设计引言高压隔离开关在电力系统中使用量非常大，是保证电力系统稳定运行的重要装置，对于电力系统的保护作用是毋庸置疑的。
然而在实际的工作中，由于受到操作方式、周围环境、维护方式等因素的影响，高压隔离开关时常会出现一些故障。
为了保证电力系统的正常运行，就要仔细分析这些故障发生的原因，并以此为根据提出解决的方案，以确保电力系统可以高效、稳定地进行工作。
一、10kV高压开关设备的概述1.1高压开关设备的类型10kV高压开关设备内部主要依靠空气或复合绝缘材料为介质，对电网内的电能进行有效的接收与分配。
按照10kV高压开关的类型划分，又可分为半封闭式高压开关柜、金属封闭式高压开关柜、金属铠装式高压开关柜、间隔式高压开关柜、箱式高压开关柜以及绝缘封闭式高压开关柜等。
1.2高压开关设备的结构高压开关柜是一种关键的电力供应设备，通过该设备可以实现各电力网络的衔接与转化，从而保证电力的持续、有效、安全的供应。
其主要的部件分为高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用变压器等部分，并配合控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等成套配电装置组成。
1.3高压隔离开关工作原理高压隔离开关由主触点、绝缘子、闸刀、底板、控制单元板、驱动装置、凸轮、转轴、辅助触头开关等组成。
高压隔离开关的接线和连接方式选择与实施
高压隔离开关的接线和连接方式选择与实施高压隔离开关是电力系统中重要的保护设备，它能够在电气设备检修、停电和事故处理等情况下，将电力设备与电力系统隔离，以确保操作人员的安全。
在使用高压隔离开关时，正确的接线和连接方式选择与实施至关重要。
本文将介绍高压隔离开关的接线和连接方式选择的原则及实施方法。
一、高压隔离开关的接线方式选择原则1. 根据电力系统的要求选择合适的接线方式。
电力系统对接线方式有一定的要求，主要是为了满足电流的分布均匀，减小电阻损耗，提高电力设备的工作效率。
因此，在选择高压隔离开关的接线方式时，应根据电力系统的要求进行选择。
2. 根据高压隔离开关的额定电流选择合适的导线截面积。
高压隔离开关的额定电流是指开关能够正常工作的最大电流值。
在选择导线截面积时，应根据高压隔离开关的额定电流进行选择，确保导线的输电能力能够满足高压隔离开关的要求，同时减小电阻损耗。
3. 根据高压隔离开关的使用环境选择合适的材质。
高压隔离开关一般使用的导线材质有铜和铝，铜导线导电性能好，但成本较高；铝导线成本较低，但导电能力较差。
因此，在选择高压隔离开关的导线材质时，应根据实际使用环境和成本预算进行选择。
4. 根据高压隔离开关的安装位置选择合适的接线方式。
高压隔离开关的安装位置有室内和室外两种情况。
在室内安装的高压隔离开关通常采用明线接线方式，而在室外安装的高压隔离开关通常采用电缆接线方式。
因此，在选择高压隔离开关的接线方式时，应根据其安装位置进行选择。
二、高压隔离开关的接线方式实施方法1. 明线接线方式的实施方法在使用明线接线方式时，需要按照高压隔离开关的接线柜的布置，将高压隔离开关与相应的电力设备进行连接。
接线时应注意以下几点：（1）选择合适的导线截面和导线材质。
根据高压隔离开关的额定电流和使用环境选择导线的截面积和材质。
（2）遵循相应的接线图进行接线。
接线图是按照高压隔离开关和电力设备的连接顺序和电气特性绘制的图示，接线时应根据接线图进行操作。
(新)高压开关事业部产品选型手册
高压开关事业部产品选型手册华仪电气股份有限公司目录一、GIS系列1、ZFW41-126/T3150-40型气体绝缘金属封闭开关设备二、断路器系列1、LW36A-72.5/126型高压交流六氟化硫断路器三、隔离开关系列1、GW4-72.5/126型户外高压交流隔离开关2、GW5系列户外高压交流隔离开关3、GW48-252型户外高压交流隔离开关4、GW49-252型户外高压交流隔离开关5、JW6-252型户外高压交流接地开关6、GW8系列中性点户外高压交流隔离开关7、GW13系列中性点户外高压交流隔离开关ZFW41-126/T3150-40型气体绝缘金属封闭开关设备一、概述ZFW41-126/T3150-40型气体绝缘金属封闭开关设备（以下简称GIS）是由华仪电气股份有限公司与德国IPT公司合作，在消化吸收国内外开关设备先进技术的基础上，利用最新的计算机模拟解析技术和试验手段进行优化设计后开发的高新技术产品。
产品适用于额定电压为110kV的电力系统中，作为发电厂、变电站和电力线路的控制、保护、切换线路及测量之用。
产品的主要特点：1、模块化设计，可靠性高，扩建方便GIS由标准化的功能模块组成，所有模块连接法兰的尺寸相同，使得各种模块可以任意组合，满足各种变电站的设计和布置要求。
合理的模块设计，将相邻间隔之间的相互影响减小到最低程度，便于以后扩建和改建。
2、体积小、重量轻采用三相共箱结构，结构紧凑、体积小，外壳采用铝合金材料，重量轻、耐腐蚀，整体采用标准化功能模块，布置灵活、维修简便、运行成本低。
3、开断能力强断路器采用第三代先进灭弧原理，具有很高的短路电流开断和关合能力，开合线路充电电流无重燃和重击穿现象，满容量电寿命达20次以上；间隔开关满足切合母线转移电流和充电电流的要求；接地开关满足关合短路电流和切合感应电流的要求。
4、绝缘水平高产品绝缘结构设计合理，整理耐受电压水平均达到或超过相应国家标准和IEC标准的要求，绝缘水平稳定可靠。
Egic高压隔离开关选型手册
Egic高压隔离开关选型手册High Voltage disconnectorsThe specialistsAs specialists, we have been dedicated to one single activity for over the past several dozen years:the HV disconnector As the safety device at the heart of each substation,the disconnector must:c preserve the insulation of the network’s 2 parts, even in the case of exceptional events (earthquakes, short-circuits, operation over-voltages,lightning) due to the network or to weather conditionsc be capable of operating in the most extreme environmental conditions.Its dependability is thus primordial, only a specialist can guarantee you this.The range is the largest on the market: 7 types of devices from 36 to 800 kV and from 1250 to 6300 A, not counting occasional adaptations.Trustworthy technology…Switchgear generally conforms to IEC standards. Some versions are also ANSI compliant and adaptations to other standards are possible.Conductive materialsc Aluminium: castings and active parts.c Bare or silver-plated copper for contacts and HV terminals.Optimised protection: several procedures used c Rustproofness of the material.c Hot dip galvanization.c Zinc iron alloy electrogalvanizing.c 800 hours of successful testing for salty mist on operating mechanisms at high technology’s service.c Optimised contact pressure to limit contact resistance, to countershort-circuit electrodynamic stresses while limiting the operating torque.A spring for each contact finger for a permanent point contact.c Contacts designed to tighten under the effect of high current flow.Demanding of ourselves, demanding of our supply partners Centred around the design, assembly and factory reception process,the component production process is assigned to our network of supply partners. The large majority of them has ISO 9001 certification and all of them meet our internal quality criteria: in-house QA certification,component control in all cases.Individual tests all along the assembly process allow material to be verified and approved (measurement of voltage drops, mechanical tests, etc.).Lastly, reception tests, which are conducted in your presence, guarantee that our disconnectorscorrespond to your expectations.Coelme and Egic:Performances that can be improved upon request.Controlling harsh environmentsIce thickness up to 20 mm operation up to - 50°CProtection of materials in harsh environmentsEarthquake behaviour as in South American standards IP 55 protection a nd 50°C under hot and windy environments Mechanical tests up to 10 000 operations /1 million oscillations ± 5°A complete range of choices that correspond to each needDisconnectors:Manual or motorised operation, with 3-pole (in general up to and including 245 kV , non-restrictive) or, simultaneous or independent 1-pole, control.Making and breaking of busbar transfer currents up to 1600 A as in the IEC 61128 standard, with the possibility of extending up to 3200 A. Breaking of small magnetising and inductive currents of 0.5 A as in the IEC 60129 standard with the possibility ofextending up to 10 A by adding arcing contacts.the specialists of disconnectorEarthing that is either stand-alone or linked to the disconnector:manual or motorised operation for 1 or 2 earthing(s) per disconnector, even 3 (depending on the configuration).Making and breaking of induced currents as in the IEC 61129 class B standard.Continued quality service serves leading edge R&D technologyCoelme and Egic, as recognised disconnector designers, have entered into a long lasting period of innovative dynamics that allows them to design disconnectors that are less and less costly.Over the past years, special effort has been taken by our development centres, located in Venice, Italy, and in Lyon, France, to develop new devices and expand ranges.Our development seeks main support from the independent laboratory VOL TA (LED and SGEP-DTL & HPTS) and SVEPPI for:c dielectric tests: wave generators up to 3600 kV ,industrial frequency tests up to 1200 kV c high power tests up to 2000 MVAc climatic chamber: 230 m 3 from - 65 to + 85 °C.In addition to VOLTA and SVEPPI, certification is also carried out in the most reputable HV laboratories (Les Renardières/EDF , CESI,KEMA, etc.).Shock and vibration tests: CECAM, SOPEMEA,VIRLAB and ISMES laboratories.Adapted answersDesigners, we adapt to your needs:c adaptation to your design: wide range,horizontal-vertical-hanging mounting, in line-parallel-diagonal, parallel-perpendicular earthing c accessories for network upgrades: switching devices, short-circuit devices up to 75 kA/3 sec,remote control (motorization, information dependability, interlocking)c compatibility with surrounding equipment c support from VA Tech T&D if needed (network studies).Contractors, we will make your task easier:c training and/or supervision for installation and commissioningc dependable partner for deadlines and complete logistics are ensured (420 3-pole sets in 123 and 420 kV were delivered for only one project)c customised offers for financingc simple installation - increased modularity of devicesc simplified interfaces.End-users, we offer you continuous service:c on average, a disconnector works for 25 years with reduced maintenance in normal operating conditionsc recognised sturdiness and dependability.Double force, single aim Coelme is established in Santa Maria di Sala, near Venice, Italy,and has been involved in disconnector manufacturing for morethan 20 years.The 13000 m2 site, including 4250 m2 of workshops and offices,is fully dedicated to this activity.The company won its first ENEL (Italian National Utility) qualificationin 1986 and is one of the major ENEL suppliers for disconnecting switches up to 420 kV.Coelme has delivered more than 20000 disconnectors, up to 550 kV,in most of the types required by the market and to many of the major utilities and customers from more than 60 countries.Egic has always been involved in the disconnector’s activity formore than 50 years.The factory in Saint Genis-Laval, near Lyon, France consists of6500 m2 premises which extend on a 11500 m2 site.Since the 50’s, Egic has been awarded as a constant and majorsupplier of EDF (French National Utility) for apparatus up to 420 kV. Worlwide, more than 50000 disconnectors of all the types requiredby the market and up to 800 kV have been delivered to most ofthe major utilities and customers from about 100 countries.Pursuing a policy of technical excellence and best customer service, Coelme and Egic have joined their efforts in early 2001 to set-upa combined organisation and reinforce its vocation of partnershipwith the major international contractors, while keeping the versatilityof a human-sized organization employing about 120 people.Both companies’ quality systems are certified in compliance withISO 9001 and offer together a full range of services including on-siteor factory training, to optimize the use and the maintenance ofyour installations…For well designed, sturdy, and dependable disconnectors The analysis of the units operated by the main customers gives excellent results: for example EDF installed base, criticality rate 0.65%.COELMEVia G. Galilei, 1/230036 S.Maria di Sala - VE ItaliaTel.: +39 041 486022Fax: +39 041 486909Email: *******************.coelme.itSHVED199056EN ART. 02838102/ 2002Congo Réseau Electrique Morocco ONE - RAD South BPC Africa Tunisia STEG Tanzania Réseau Electrique ZaireRéseau ElectriqueContractorsAustria VA Tech. Elin FranceCegelec Spie Norelec Alstom GermanyABB Siemens Argentina SADE Italy Ansaldo JapanMitsubishi HeavyIndustries (MHI)MexicoGrupo TresKoreaHyosung HyundaiLucky Goldstar (LGEN-LGIS)Samsung Corp SpainAbengoa ElecnorFoster Wheeler Isolux Great VA Tech.Britain Reyrolle Ireland ESB-ESBI United Bechtel StatesFluor D.Middle EastArabiaSCECO EgyptEEA REAIran Tavanir Lebanon EDL SyriaPEE PEEGT-PEDEEEAmericaArgentinaAyee Hydronor Transener BrazilCEMIG CESPEletronorte IsaEuropeBelgium Gecoli Uce Bosnia BPC France EDF Great Eastern BritainElectric Northern Electric Southern Electric Y orkshire Electricity Italy ENEL Nederlands PlemEGIC BP 686, chemin de la Mouche 69563 St-Genis-Laval Cedex France T el.: +33 4 72 66 20 70Fax: +33 4 72 39 08 65Email: ***************.egic.frAsia - OceaniaChinaBPSB CNTICChina Power Grid Dev.North China ElectricPower Group SCEP Zheijang Electrical Power Corp.India Nalco IndonesiaPLNVietnamEVNOEC ECNSWAs standards, specifications and designs change from time to time, please ask for confirmation of the information given in this publication.Designed by: Insign’ studio Printed by:。
10KV户外高压隔离开关型号,图文 民熔
高压隔离开关
高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。
隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。
供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。
其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。
HGW9系列
型号：HGW9-12/630
产品名称户外隔离开关
产品型号 HGW9
额定电压 12kV
产品材质紫铜刀闸绝缘硅胶
额定电流 630A
额定频率 50Hz
相对湿度不大于85%
使用环境条件
1.海拔高度不超过2000米
2.环境温度:最高不高于+40°C最低不低于-30°C
3.户外风速不超过35米/秒
4.地震强度不超过8级
5.安装场所所应五严重影响开关绝缘和导电能力的气体、蒸汽、化学性质沉淀、盐雾、灰尘污垢、及其它爆炸性、侵蚀性介质.。
高压隔离开关选型指南
高压隔离开关选型指南高压隔离开关选型指南高压隔离开关是电力系统中非常重要的设备，被广泛应用于输电线路和变电站中。
选型时，需要考虑多个因素，以确保选择合适的开关来满足系统的需求。
下面是一个逐步思考的选型指南。
第一步：了解系统需求在选型之前，首先需要了解系统的需求和要求。
这包括：- 额定电压和电流：根据系统的额定电压和电流来确定开关的额定参数。
- 运行环境：考虑开关将被安装的环境条件，如温度、湿度、海拔等。
- 功能要求：确定系统对于开关的功能要求，如断开负荷、隔离电路等。
第二步：选择合适的开关类型基于了解到的系统需求，选择合适的开关类型。
常见的高压隔离开关类型包括：- 旋转式开关：通过旋转操作来实现开合功能，适用于较小的电流和电压。
- 双断开式开关：通过两个的隔离触头来断开电路，适用于较大的电流和电压。
- 空气隔离开关：使用气体作为隔离介质的开关，适用于较高的电压。
- 油浸隔离开关：使用油作为隔离介质的开关，适用于较高的电压和较大的电流。
第三步：考虑开关的性能参数根据选定的开关类型，考虑以下性能参数：- 隔离能力：开关必须能够有效地隔离电路，以确保安全运行。
- 电气特性：包括额定电流、短路能力、耐电弧能力等，以满足系统的要求。
- 机械特性：包括开关的操作方式、机械寿命等。
第四步：确定开关的安装要求考虑开关的安装要求，包括：- 安装空间：根据现场的实际情况，确定开关的尺寸和安装方式。
- 接线方式：确定开关的接线方式，以便与系统的其他设备连接。
第五步：评估开关的可靠性和维护性考虑开关的可靠性和维护性，包括：- 制造商信誉：选择具有良好声誉和经验的制造商，以确保产品的质量和可靠性。
- 维护要求：了解开关的维护要求，包括定期检查和保养等。
最后，根据以上步骤的考虑，选择合适的高压隔离开关。
这样可以确保选型的准确性和系统的安全运行。
隔离开关GW435DW
1. 隔离开关GW4-35DW 总则户外交流高压隔离开关GW4—110kv型号说明G W 4 - 35 DW / 630 - 25││││││└─额定热稳定电流（kA）│││││└────额定电流（A）││││└───────单接地、防污型│││└─────────额定电压（kV）││└────────────设计序号│└───────────────户外└─────────────────隔离开关2. 隔离开关GW4-35DW 遵循的标准2.1 所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要遵循的标准如下：（最新版本）GB156-2003标准电压GB/T 762-2002标准电流等级GB/T 2900.1-1992 电工术语基本术语GB/T 2900.19-1994电工术语高电压试验技术和绝缘配合GB/T 2900.20-1994电工术语高压开关设备GB/T 3309－1989 高压开关设备常温下的机械试验GB/T 3804－2004 3.6kV～40.5kV交流高压负荷开关GB/T 5273-1985 变压器、高压电器和套管的接线端子GB/T 7354-1987 局部放电测量GB/T 11022-1999高压开关设备和控制设备标准的共用技术要求DL/T 402-1999 交流高压断路器订货技术条件DL/T 539-1993 户内交流高压开关柜和元件凝露及污秽试验技术条件DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 486-2000交流高压隔离开关和接地开关订货技术条件GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 311.1-1997 高压输变电设备的绝缘配合GB 311.2～311.6 高电压试验技术GB/T 1985-2004 高压交流隔离开关及接地开关GB 311.7 高压输变电设备的绝缘配合使用导则GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 3309 压开关设备常温下的机械试验GB 2706 交流高压电器动热稳定试验方法GB 763 交流高压电器在长期工作时的发热GB4842 科学和医疗(ISM)射频设备电磁干扰特性的测量方法和限值GB/T 1804 公差微注公差的线性和角度尺寸的公差DL486 高压隔离开关订货技术条件国家电网公司输变电设备技术管理规范：交流高压隔离开关和接地开关技术标准国家电网公司生产输电【2004】4号文附件3《关于高压隔离开关订货的有关规定》以上执行标准均为有效标准。
高低压隔离开关型号、作用、符号
3、在母线上的避雷器和电压互感器，宜合用一组隔离开关，保证电器和母线的检修安全，每段母线上宜装设1-2组接地刀闸。
4、接在变压器引出线或中性点的避雷器可不装设隔离开关。
5、当馈电线路的用户侧没有电源时，断路器通往用户的那一侧可以不装设隔离开关。但为了防止雷电过电压，也可以装设。
（3）操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
（4）隔离开关操作时，应有值班人员在现场逐相检查其分、合闸位置、同期情况、触头接触深度等项目，确保隔离开关动作正确、位置正确。
（5）隔离开关一般应在主控室进行操作。当远控电气操作失灵时，可在现场就地进行手动或电动操作，但必须征得站长或技术负责人的许可，并在有现场监督的情况下才能进行。
编辑本段维护
1)清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。若破损严重，应进行更换；
2)用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；
3)检查触点或刀片上的附件是否齐全，有无损坏；
HGL-隔离开关(4张)
4.拉合经开关或隔离开关闭合的旁路电流。
5.户外垂直分合式三联隔离开关，拉合电压在220kV及以上励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。
6.10kV户外三联隔离开关拉合不超过15A的负荷电流。
7.10kV隔离开关拉合不超过70A的环路均衡电流。
正确操作顺序
隔离开关的正确操作顺序[2]：
4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
《GN30-10／1000A》10KV户内高压隔离开关概述
一、10KV户内高压隔离开关《GN30-10／1000A》称说明概述10KV户内高压隔离开关《GN30-10／1000A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
《GN30-10／1000A》适于重合闸操作并有极高的操作可靠性与使用寿命。
《GN30-10／1000A》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
《GN30-10／1000A》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
《GN30-10／1000A》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用动静触头允许磨损累计厚度mm 3四、《GN30-10／1000A》选型用户可根据被保护对象选用不同型号的《GN30-10／1000A》，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《《GN30-10／1000A》10KV户内高压隔离开关》五、《GN30-10／1000A》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《GN30-10／1000A》端子间的工频电压不超过《GN30-10／1000A》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。
8.《GN30-10／1000A》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
《GN30-10。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压隔离开关选型指南
本资料高压隔离开关使用于交流50Hz，额定工作电压6~66kV，额定工作电流200~3150A等电力系统中，作为有电压无负荷情况下的分断、闭合电源的开关设备使用。
型号说明如下图：
图（1）隔离开关型号意义
选型须知：
一、适用工作条件：
（1）环境温度-40~40℃。
（2）海拔高度不超过1000m（改进型可在3000m以内）。
（3）风速不大于35m/s，地震烈度不超过8度。
（4）无燃烧和爆炸危险，无剧烈振动和冲击，无严重腐蚀金属
和绝缘材料的化学物质的场所。
（5）防污式开关允许在潮湿多雾、污秽和多雷场所使用。
二、主要技术特征
（1）型号
（2）额定工作电压(kV)
（3）最高工作电压（kV）
(4)额定工作电流(A)
（5）极限通过电流（kA）:1、有效值；2、峰值。
（6）热稳定电流（kA）:1、5s内；2、10s内。
（7）泄漏比距（cm/kV）。
（8）单极质量（kg）。
注：操作机构分手动操作机构和电动操作机构，选型时需根据客户需要与隔离开关配套使用。
工频耐压和雷击耐压参考6、10、35kV 电压等级参数要求。
参照规范：
高压输变电设备的绝缘配合
绝缘材料电气强度试验方法第1部分：工频下试验
GB1985 高压交流隔离开关和接地开关
GB3309 高压开关设备常温下的机械试验
GB4208 外壳防护等级（IP代码）
GB7354 局部放电测量
GB/T156 标准电压
GB/电工名词术语基本术语
GB/电工名词术语高压开关术语
GB/T5273 变压器、高压电器和套管的接线端子
GB/T5582高压电气设备外绝缘污秽等级
GB/T8287 标称电压高于1000V系统用户内和互外支柱绝缘子GB/T11022高压开关设备和控制设备标准的共用技术要求
DL/T486 交流高压隔离开关和接地开关订货技术条件
DL/593高压开关设备和控制设备标准的共用技术要求。
