缝隙式排水沟技术交底(标准版)
排水沟技术安全技术交底模板
一、交底目的为确保排水沟施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。
二、交底内容1. 施工前准备（1）施工人员应熟悉图纸、施工方案和施工技术要求，了解排水沟的施工流程。
（2）施工前对施工现场进行安全检查，确保现场安全。
（3）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜、防尘口罩等。
2. 施工过程安全注意事项（1）挖掘排水沟时，应先进行地质勘察，了解地下管线、电缆等设施情况，确保施工安全。
（2）挖掘深度超过1.5m时，应设置临时支撑或采取其他安全措施。
（3）挖掘过程中，应保持沟壁稳定，防止塌方。
（4）挖掘过程中，应随时检查排水沟的坡度，确保排水畅通。
（5）施工过程中，应防止地下水、泥浆等对施工人员造成伤害。
（6）施工人员应遵守操作规程，不得违规操作。
3. 机械设备安全操作（1）挖掘机、装载机等机械设备操作人员应持有相关操作证，确保操作熟练。
（2）机械设备运行过程中，严禁人员进入作业区域。
（3）机械设备应定期进行保养和维护，确保设备性能良好。
4. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应设置消防设施，确保消防通道畅通。
（3）施工现场应设置安全防护设施，如围栏、警戒线等。
（4）施工现场应设置专职安全员，负责现场安全管理工作。
三、安全责任1. 施工单位应按照国家有关安全生产法律法规，建立健全安全生产责任制。
2. 施工单位应加强对施工人员的安全教育培训，提高施工人员的安全意识。
3. 施工单位应确保施工现场安全防护措施落实到位。
4. 施工单位应定期对施工现场进行安全检查，及时发现和消除安全隐患。
四、应急措施1. 施工过程中，如发现安全隐患，应立即停止施工，及时上报并采取相应措施。
2. 发生安全事故时，应立即启动应急预案，采取有效措施进行救援。
3. 施工单位应配合相关部门进行事故调查和处理。
五、总结本次安全技术交底旨在提高施工人员的安全意识，确保排水沟施工过程中的安全。
05 排水沟施工技术交底
排水沟施工技术交底书施工规范规定。
底板上、下层钢筋的接头位置应相互错开；其下层钢筋接头位置应在底板跨中1/3部位，上层钢筋接头位置应在底板端部1/3部位。
(2)底板钢筋绑扎：底板上、下层双向受力钢筋应逐点绑扎，不得跳扣绑扎。
底板上、下层钢筋间设钢筋马凳支撑，马凳间距应根据底板厚度不同而确定，钢筋保护层应用砂浆垫块或塑料卡扣固定，使保护层厚度符合设计要求。
(3)钢筋接头要求1)钢筋绑扎接头的位置，其搭接长度的末端至钢筋弯曲处的距离，不得小于钢筋直径的10倍，且不宜在最大弯矩处。
2)钢筋的连接，设置在同一构件内的接头均应相互错开35倍钢筋直径（绑扎接头不小于30倍钢筋直径），但不得小于500mm。
(4) 钢筋位置质量应符合下表要求。
钢筋位置的允许偏差表项目允许偏差（mm）检测方法受力钢筋的间距±10 尺量受力钢筋的排距±5 尺量箍筋、横向的钢筋间距绑扎骨架±2尺量焊接骨架±10 尺量受力钢筋保护层板、墙±3 尺量2.2.4底板模板安装(1)模板选择：基础底板模板可采用组合钢模板或胶合板模板现场拼装。
对于周转次数多或有特殊要求的部位（变形缝、后浇带等），也可采用加工专用或组合式钢模板与钢支架，以适应特殊需要。
(2)底板吊模安装：墙体下部施工缝宜留于距底板面或梗斜以上不少于200mm～300mm 的墙身上，该部位采用吊模处理，吊模底部应采用同强度等级细石混凝土垫块与钢筋三角架支顶牢固。
2.2.5底板混凝土浇筑(1)一般要求：底板混凝土应连续浇灌，不得留设施工缝；采取压茬赶浆的方法浇筑。
(2)结构变形缝部位的浇筑：当设有结构变形缝时，应以变形缝为界跳仓施工。
变形缝浇筑过程中应先将下部的混凝土振实后再浇筑上部混凝土；振捣过程中不得触动止水带，振捣时间以混凝土表面开始泛浮浆和不冒气泡为标准。
(3)吊模部位的浇筑：吊模内混凝土需待其下部混凝土浇筑完毕且初步沉实后方可进行，振捣后的混凝土初凝前应给予二次振捣，以提高混凝土密实度。
排水沟作业安全技术交底模板
一、交底编号编号：________________二、工程名称工程名称：________________三、交底日期交底日期：____年__月__日四、施工单位施工单位：________________五、分项工程名称分项工程名称：排水沟施工六、交底提要为确保排水沟施工过程中的安全，特制定本安全技术交底。
七、交底内容1. 施工前的准备工作：（1）场地要求：根据施工现场总平面图，合理规划排水沟施工区域，确保施工场地平整、坚实，排水畅通。
（2）施工材料：提前准备好施工所需材料，如混凝土、砂、石子、钢筋等，并检查材料质量，确保符合国家标准。
（3）施工设备：检查施工设备，如挖掘机、搅拌机、运输车等，确保设备运行正常，安全可靠。
2. 施工过程中的安全注意事项：（1）人员配备：施工队伍应配备足够数量的施工人员，并明确各自职责，确保施工有序进行。
（2）个人防护：施工人员必须佩戴安全帽、手套、防尘口罩等个人防护用品，确保自身安全。
（3）高空作业：高空作业人员必须系好安全带，佩戴安全帽，确保作业安全。
（4）机械操作：机械操作人员必须熟悉设备性能，严格按照操作规程进行操作，确保设备安全运行。
（5）电气安全：施工现场严禁私拉乱接电线，确保电气设备符合安全标准，防止触电事故发生。
3. 施工过程中的具体安全措施：（1）挖掘作业：挖掘机作业时，应确保挖掘机与周围物体保持安全距离，避免碰撞。
（2）模板支撑：模板支撑应稳固可靠，确保模板在施工过程中不会发生倾倒。
（3）混凝土浇筑：混凝土浇筑过程中，应确保混凝土均匀、密实，避免出现蜂窝、麻面等问题。
（4）钢筋绑扎：钢筋绑扎过程中，应确保钢筋间距、间距误差符合设计要求，确保结构安全。
（5）施工缝处理：施工缝处理应严格按照规范要求进行，确保施工缝质量。
4. 应急预案：（1）发生安全事故时，立即启动应急预案，迅速组织救援。
（2）确保施工现场消防设施齐全有效，定期进行消防演练。
（3）加强施工现场安全管理，定期进行安全检查，及时发现并消除安全隐患。

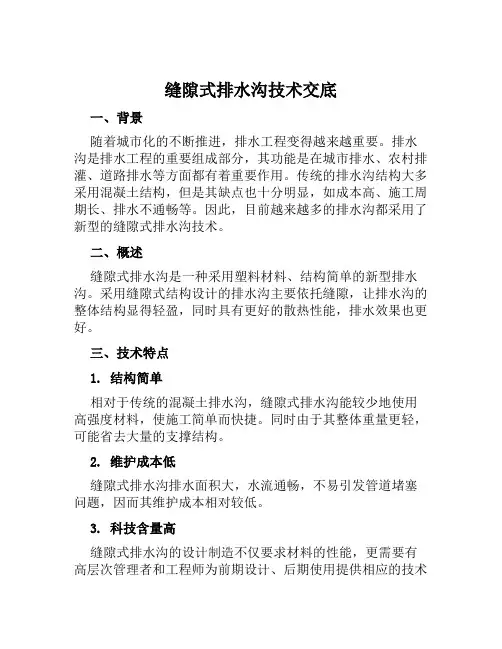

缝隙式排水沟技术交底
缝隙式排水沟技术交底一、背景随着城市化的不断推进，排水工程变得越来越重要。
排水沟是排水工程的重要组成部分，其功能是在城市排水、农村排灌、道路排水等方面都有着重要作用。
传统的排水沟结构大多采用混凝土结构，但是其缺点也十分明显，如成本高、施工周期长、排水不通畅等。
因此，目前越来越多的排水沟都采用了新型的缝隙式排水沟技术。
二、概述缝隙式排水沟是一种采用塑料材料、结构简单的新型排水沟。
采用缝隙式结构设计的排水沟主要依托缝隙，让排水沟的整体结构显得轻盈，同时具有更好的散热性能，排水效果也更好。
三、技术特点1. 结构简单相对于传统的混凝土排水沟，缝隙式排水沟能较少地使用高强度材料，使施工简单而快捷。
同时由于其整体重量更轻，可能省去大量的支撑结构。
2. 维护成本低缝隙式排水沟排水面积大，水流通畅，不易引发管道堵塞问题，因而其维护成本相对较低。
3. 科技含量高缝隙式排水沟的设计制造不仅要求材料的性能，更需要有高层次管理者和工程师为前期设计、后期使用提供相应的技术指导和相关技术支持。
因此缝隙式排水沟的制造更具有科技含量和创新性。
4. 环保缝隙式排水沟可以通过植物方式来减少水分蒸发以达到水资源利用的最大化，增加美化环境的功效，从而更加环保。
5. 应用范围宽缝隙式排水沟适宜应用于不同的场所，如城市排水、道路排水、工业排水等，因而具有广泛的应用范围。
四、施工流程缝隙式排水沟施工流程主要分为三个部分：1. 基础施工首先确定排水沟的地点和排水方向，然后进行基础施工。
基础施工时应保证其平整度和强度。
2. 管道安装安装排水管道和支架。
需要注意的是排水管道安装时，要保证管道的缝隙和排水沟的缝隙对齐。
3. 沟槽覆盖在管道安装完毕后，需要进行沟槽覆盖，沟槽覆盖时应保证其平整度和缝隙的通畅度。
五、注意事项1. 安全施工施工时要注意人员的安全，排水沟施工前，应对施工场地进行检查，保证场地质量符合要求，有无隐患。
2. 选材要求排水沟的选材应符合相关国家标准，具有较好的耐腐蚀性和耐压性。
排水沟技术交底
工程名称
工程
交底部位
生活区食堂前积水部位
共2页
第2页
交底内容：
五、成品保护：
1.混凝土未达到强度前，严禁上人和上车。
2. 混凝土浇筑完毕后设置围挡进行保护。
六、安全文明施工：
1.进入施工现场佩戴安全帽。
2.注意安全用电，操作切割机佩戴绝缘手套。
技术负责人：交底人：接交人：
表C.3.1-3
技术交底记录
施工单位：集团有限公司2016年10月16日编号：
工程名称
工程
交底部位
生活区食堂前积水部位
共2页
第1页
交底内容：
一、材料准备
1.水泥（ 32.5号普通硅酸盐水泥）、砂（用中砂）、机红砖
二、施工机具
手推车、切割机、刨锛、瓦刀、卷尺、小水桶、灰槽、扫帚等。
三、施工要求
1.施工工序：抄平放线→砌筑
2.施工部位：生活区，具体位置现场确定。通过抄平确定积水部位最低点，做为地漏安放的位置。
3.排水沟砌筑施工：排水沟采用暗沟排水，沟内净深平均深度15cm，沟底5cm厚c15混凝土垫层，两侧砌筑厚度120mm墙砖，顶部盖一层页岩砖。具体施工见下图：
4.沟内设置：沟内平均深度15cm，最深处20cm，整体坡度3%，沟内抹灰1cm厚。
5．在现有沟末端在食堂餐厅室内，设置地漏，地漏顶标高按照地面2%找坡进行确定。
四、质量要求
1.原有地面混凝土切割应横平竖直。2.水泥品种及强度应符合 Nhomakorabea计要求。
3.混凝土浇筑后坡度应与现有地面坡度一致。
4.排水管埋设上皮高度不应超过现有地面底标高。
技术负责人：交底人：接交人：
排水沟砌筑施工技术交底
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工准备
1、材料要求
（1）砖：粉煤灰砖（机红砖）强度等级必须符合设计要求，并由出场合格证、出场检验报告、有效期内的形式检验报告且要进场复检。
（2）水泥：32.5普通硅酸盐水泥。
（3）砂子：中砂。
（4）M7.5水泥砂浆配合比：水泥：砂=1:5.02。
五、应注意的其它问题
1、砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。
2、墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。
3、第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高，必然造成砌筑时灰缝厚度不一，应注意砌筑基底找平。
日期：年月日
被交底人：
日期：年月日
六、文明施工
1、采取现场搅拌砂浆时、块体湿润和砌体养护宜使用经检验合格的非传统水源。
4、砌筑施工，落地灰应及时清理收集再利用。
5、砌块砌筑时应按照排块图进行；非标准砌块应在工厂加工按比例进场，现场切割时应集中加工，并采取防尘降噪措施。
交底人：
2、施工机具
砂浆搅拌机、孔径5mm筛子、窄手推车、铁板、铁锹、平锹、大桶、灰槽、胶皮管、水勺、灰勺、小水桶、喷壶、托灰板、木抹子、铁抹子、阴（阳）角抹子、塑料抹子、大杠、中杠、2m靠尺板、5～7mm厚方口靠尺、软刮尺、方尺、锤子、钳子、钉子、钢筋卡子、线坠、胶鞋、工具袋等。
3、作业条件
（1）排水沟开挖完毕，已验收合格。
（2）基层已清理干净，临时用电、用水，施工机具，作业人员到位。
二、操作工艺
排水沟安全技术交底
路基工程安全技术交底注:1、接受交底人必须亲自签字,不得代签。
2、本表一式二份，交底单位、接受交底单位各存一份。
现浇钢筋混凝土排水沟施工技术交底1施工准备技术准备1.认真审核施工图纸及设计说明，并办理图纸会审记录.2。
认真编制施工组织设计（方案）3。
施工前应按照图纸标明的现况位置在施工。
4水沟施工前,必须验槽，经签认合格后方可进行下道工序施工。
市政基础议施工程杖术亥底记录5。
根据设计图纸进行施工测量,定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对控制桩进行加密和保护.6。
对原材料和半成品进行检验、试验。
2 材料要求1。
水泥：水泥宜采用普通硅酸盐水泥。
水泥应具有出厂合格证和检验报告单，进场后应取样复试合格,其质量符合国家现行标准的规定和设计要求.2.钢筋(1）钢筋出厂时应有产品合格证和检验报告单,钢筋的品种、级别、规格，应符合设计要求。
钢筋进场时应抽取试件做力学性能检验，其质量必须符合国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)等的规定。
（2)钢筋不得有严重的锈蚀、麻坑、劈裂、夹砂、夹层等缺陷.（3)钢筋应按类型、直径、钢号、批号等条件分别堆放,并应避免油污、锈蚀。
(4)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检验.3。
砂:宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3％。
4。
石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。
其含泥量不得大于1%，吸水率不应大于1.5%.5.混凝土拌合用水：宜采用饮用水。
当采用其他水源时,其水质应符合国家现行标准《混凝土拌合用水标准》（JGJ 63）的规定。
2。
3 机具设备1.机械：混凝土搅拌机、混凝土搅拌运输车、机动翻斗车、钢筋切断机、钢筋调直机、钢筋弯曲机、电锯、电刨、电焊机等。
2。
机具：插人式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。
排水边沟安全技术交底模板
一、交底目的为确保排水边沟施工过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象参加排水边沟施工的全体人员。
三、交底内容1. 施工现场安全注意事项（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行本工程的安全操作规程。
（2）施工人员应佩戴安全帽、安全带、防滑鞋等个人防护用品。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工区域应设置安全警示标志，施工人员应严格遵守。
2. 施工设备安全操作（1）机械设备操作人员必须经过专业培训，取得操作资格证书。
（2）机械设备应定期检查、保养，确保设备安全运行。
（3）机械设备操作人员应熟悉设备性能、操作规程和安全注意事项。
3. 施工现场排水系统（1）施工前，应做好施工现场的排水系统规划，确保排水畅通。
（2）排水沟应按照设计要求进行施工，沟底坡度应符合规范要求。
（3）排水沟施工过程中，应定期检查排水系统，发现问题及时整改。
4. 施工现场作业安全（1）开挖排水沟时，应采取分层开挖，严禁超挖。
（2）开挖过程中，应随时清理沟内积水，防止发生塌方事故。
（3）施工人员上下沟槽时，应使用安全梯或安全绳，严禁攀爬。
（4）施工过程中，严禁在沟槽边缘站立、行走。
5. 施工现场用电安全（1）施工现场用电必须符合国家有关标准，严禁私拉乱接。
（2）施工现场用电设备应安装漏电保护器，确保用电安全。
（3）施工人员应熟悉用电设备操作规程，严禁非专业人员操作。
四、交底要求1. 施工单位应将本安全技术交底内容纳入施工方案，并组织施工人员认真学习。
2. 施工人员应熟练掌握本安全技术交底内容，提高安全意识。
3. 施工现场安全管理人员应加强对施工人员的安全监督，确保施工安全。
4. 施工过程中，如发现安全隐患，应立即停止施工，整改后方可继续施工。
五、交底时间根据施工进度安排，在施工前进行安全技术交底。
六、交底人（姓名）七、审核人（姓名）八、备注本安全技术交底模板仅供参考，具体内容应根据工程实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
缝隙式排水沟技术交底(标准
版)
Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
缝隙式排水沟技术交底(标准版)
一、预制成品检验、运输
1、施工组负责人首先自检预制排水沟各项尺寸、强度均符合安装要求，报工程部抽检合格后方可运至现场。
2、预制块吊装注意保护外观、避免磕碰，根据现场条件采取一定措施确保完好的运输到安装现场，运输中损坏由安装运输队负责。
二、测量、放样、挂施工基线。
1、各队分部精细放样出预制块安装的基线控制点（每10米）做好标记，另后附交出各放样控制点的标高交底。
仔细复核、签字齐全、责任到人。
2、安装施工人员严格按照各控制点，挂好施工线，使用水平尺根据各队分部提供的详细标高交底，随时自检发现与现场实际情况不符，及时反应工程部调整处理。
3、在弯道半径小的段落，应准确计算弧形拱度，加密控制点，调整曲线
三、具体安装
1、施工流程
非织造复合土工膜泄水槽1cm砂浆调平层施工清淤井安装预制块接头处理端头挡块检验校正验收。
注：施工清淤井可预留50cm宽度位置，分批施工。
2施工要点
⑴、制造复合土工膜靠中央分隔带侧，若未施工中央护拦时要考虑一定的搭接长度，确保排水衔接。
⑵、水槽采用2~4cm级配碎石填筑，厚度10cm，结合纵断及清淤井位置每隔5米设置一道进水口（具体尺寸见后附图）
⑶、1cm厚砂浆调平层，标号M7.5,强度要保证要求，施工相关段落及时通知实验室做强度试件。
⑷、预制件接头处，处理严格按照后附图号S-17-9处理，密实封好以防漏水。
3、质量要求
⑴、土工膜铺设时必须平顺、满铺，需要搭接时保证搭接长度，结合中央护拦施工情况需要预留宽度时，必须预留。
⑵、泄水槽碎石必须符合继配要求，保证厚度为10cm。
进水口每隔5米设置一道。
⑶、清淤井在底基层施工后开槽施工砼标号为C15，井身、墙身与路面之间应夯实并达到路基层位压实要求，确保尺寸准确配筋符合要求，并能完好盖上井盖，注意预留泄水孔.
⑷、排水沟管节安装时应在抹平砂浆未凝结前放置在基础上，并用水泥砂浆灌注接缝。
排水沟安装确保线形准确、标高符合路线纵坡要求。
⑸、接缝要确保密实以防漏水，随时检查验收。
四、安全环保
1、在施工过程中，要尽量减少噪音、废气、废水及尘埃等的污染，以保障人民的健康，运转中尘埃过大时要及时洒水。
施工场地应保持清洁，做好防排水设施。
2、施工过程及施工完毕后的废弃材料，应及时回收处理，防止污染及破坏周边环境。
3、清理施工机械、设备及机械的废水、废油等有害物质以及生活污水，不得直接排放到溪沟或洼地，也不得倾泻于饮用水源附近的土地上，以防污染水源和土壤。
4、做到工完料尽，及时清理现场。
5、运输过程安全防护：预制块捆绑于车内牢固，行使过程中礼让摊铺混合料运输车辆，按路基上指示牌
6、卸载起吊过程中应有专人指挥，机械作业半径内无闲散人员，指挥人员及起吊辅助人员必须佩带安全帽。
