喷射混合器工作原理

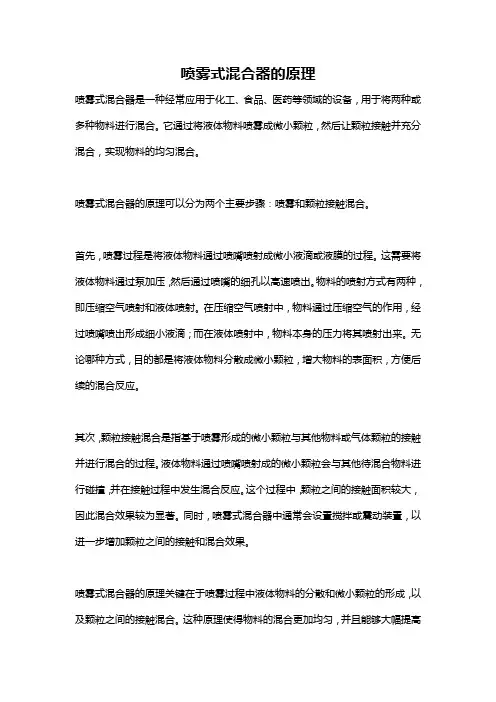

喷雾式混合器的原理
喷雾式混合器的原理喷雾式混合器是一种经常应用于化工、食品、医药等领域的设备，用于将两种或多种物料进行混合。
它通过将液体物料喷雾成微小颗粒，然后让颗粒接触并充分混合，实现物料的均匀混合。
喷雾式混合器的原理可以分为两个主要步骤：喷雾和颗粒接触混合。
首先，喷雾过程是将液体物料通过喷嘴喷射成微小液滴或液膜的过程。
这需要将液体物料通过泵加压，然后通过喷嘴的细孔以高速喷出。
物料的喷射方式有两种，即压缩空气喷射和液体喷射。
在压缩空气喷射中，物料通过压缩空气的作用，经过喷嘴喷出形成细小液滴；而在液体喷射中，物料本身的压力将其喷射出来。
无论哪种方式，目的都是将液体物料分散成微小颗粒，增大物料的表面积，方便后续的混合反应。
其次，颗粒接触混合是指基于喷雾形成的微小颗粒与其他物料或气体颗粒的接触并进行混合的过程。
液体物料通过喷嘴喷射成的微小颗粒会与其他待混合物料进行碰撞，并在接触过程中发生混合反应。
这个过程中，颗粒之间的接触面积较大，因此混合效果较为显著。
同时，喷雾式混合器中通常会设置搅拌或震动装置，以进一步增加颗粒之间的接触和混合效果。
喷雾式混合器的原理关键在于喷雾过程中液体物料的分散和微小颗粒的形成，以及颗粒之间的接触混合。
这种原理使得物料的混合更加均匀，并且能够大幅提高混合的速度和效果。
喷雾式混合器的应用非常广泛。
在化工领域，它常用于将液体废弃物与其他处理剂混合，以便进行进一步的处理。
在食品行业，它则常用于将调味料、香料等添加到食品中，以改善食品的风味和口感。
在制药工业中，喷雾式混合器可以用于将活性成分与药物基质混合，从而制造出具有一定释放特性的药物。
此外，喷雾式混合器也可用于冶金、环保等领域的物料混合。
总之，喷雾式混合器通过对液体物料进行喷雾和颗粒接触混合的过程，实现了物料的均匀混合。
其原理简单而有效，在许多领域中发挥重要作用。
随着科学技术的不断进步，喷雾式混合器的设计和应用也不断发展，为各行各业提供更加高效和精确的混合工艺。
蒸汽喷射器的工作原理
蒸汽喷射器的工作原理蒸汽喷射器是一种常见的工业设备，广泛应用于清洗、消毒、加热、干燥等领域。
它通过将水转化为高温高压的蒸汽，并通过喷嘴将蒸汽释放出来，从而实现各种工作需求。
下面将详细介绍蒸汽喷射器的工作原理。
1. 蒸汽产生蒸汽喷射器的工作原理首先涉及蒸汽的产生。
通常，蒸汽喷射器采用电加热器或燃烧器来加热水，使其达到沸点并转化为蒸汽。
在加热过程中，水被加热器或燃烧器中的热能加热，水分子的热运动增加，从而提高水的温度。
当水的温度达到100摄氏度时，水开始沸腾，水分子转化为水蒸气。
2. 压力增加在蒸汽产生后，需要将水蒸气的压力增加到所需的工作压力。
为了实现这一点，蒸汽喷射器通常采用了一个喷嘴和一个混合器。
蒸汽从加热器或燃烧器中进入喷嘴，喷嘴内部的形状和尺寸使蒸汽流速增加，从而形成高速的蒸汽射流。
当蒸汽射流通过混合器时，它会与环境中的空气或其他气体混合，从而使蒸汽的压力增加。
3. 能量转移当蒸汽射流通过混合器时，它会与环境中的物体接触，并将其热能传递给这些物体。
这种能量转移是通过蒸汽射流的高速和高温来实现的。
当蒸汽射流与物体接触时，蒸汽中的热能会传递给物体，使物体的温度升高。
这种能量转移可用于清洗、消毒、加热或干燥等各种工作需求。
4. 喷射效应蒸汽喷射器的工作原理还涉及到喷射效应。
当蒸汽射流与环境中的物体接触时，它会产生一个反作用力，从而使蒸汽喷射器获得一个向相反方向的推力。
这种推力可以用来控制蒸汽喷射器的方向和位置，并实现对工作区域的精确操作。
喷射效应也有助于将蒸汽射流扩散和均匀分布，从而提高蒸汽喷射器的工作效率。
5. 控制系统蒸汽喷射器的工作原理还需要一个控制系统来控制蒸汽的产生、压力、温度和喷射效果。
控制系统通常包括传感器、控制器和执行器。
传感器用于监测蒸汽的压力和温度，控制器根据传感器的反馈信号来控制加热器或燃烧器的工作状态，执行器用于控制喷嘴和混合器的开关和调节。
通过控制系统，可以实现对蒸汽喷射器的精确控制和调节。
文丘里混气系统简介
文丘里混气系统简介Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998文丘里混气系统简介一、设备介绍文丘里混气器是利用高压天然气从喷嘴喷出后形成的负压将空气吸入，在文丘里管内压缩扩散形成均匀的混合气。
（一）、技术参数◆规格型号：HOM-30000◆额定流量：30000Nm3/h（双管）◆进口管径：DN300◆出口管径：DN800◆混合气出口压力：~◆天然气：空气=1：◆外形尺寸：6000×2300×2300（二）、工作原理文丘里引射式混合器，是利用天然气自身的压力，通过超音速喷嘴高速喷出，在吸气室内形成负压，引射进外界的空气，并在文丘里管中与天然气充分混合后输出，设备的启停是依据管网压力的变化自动实现的，由于空气是由天然气喷射所形成的负压引射进入的，因此，天然气的喷射压力不能过低，一般要求在3kgf/cm2以上。
此类设备技术成熟、工况稳定、运行成本低。
混合比例也可在一定范围内调整，只是输出的混合气压力较低，一般在cm2以下，要实现其高压输送，需在吸气室外部加装带压空气，形成助推式文丘里混合器，这种设备可以大幅度提高设备的输送压力，可以满足用户长距离输送的要求。
文丘里引射式混合器的单管混气能力是一定的，在使用过程中混合气产量与使用量可能会存在匹配问题,采用以下措施可解决这个问题：（1）设置缓冲罐（2）选用多管混合器，并根据管网压力自动启停文丘里管的工作数量，使产量与用量达到基本匹配。
在混气系统中，通常把氧含量分析仪或热值仪的信号引入到控制系统中，这样可随时知道混合气的比例情况，当混气比例超过允许的范围时，混合器可自动停止工作，以确保系统的安全工作。
空气吸入口设置了消音、过滤和止回装置。
（三）、技术特点◆混气工况稳定，成本低廉◆空气进口设有消音、过滤装置◆多管文丘里混合器的工作启停由智能控制系统根据工况自动控制◆设有混合气压力超限、混气比例超限等多点安全联锁（四）、结构图六）、流程图二、安装注意事项1．混合器应安装在通风条件较好的地方，应参照行业或国家有关规定进行设计和施工。
蒸汽喷射器的工作原理
蒸汽喷射器的工作原理引言概述：蒸汽喷射器是一种常见的工业设备，广泛应用于能源、制药、化工等领域。
它的工作原理基于蒸汽的高速喷射，通过能量传递和物质混合实现各种工艺需求。
本文将详细介绍蒸汽喷射器的工作原理，包括喷射原理、喷射效应、喷射器构造、工作过程和应用场景。
一、喷射原理：1.1 蒸汽喷射器的喷射原理基于贝努利定律，即在流体的流动过程中，速度增加时压力会降低。
1.2 当高速蒸汽通过喷嘴的狭窄通道流过时，由于速度增加，压力降低，形成负压区域。
1.3 这种负压将吸引周围环境中的液体或气体，实现物质的吸入和混合。
二、喷射效应：2.1 蒸汽喷射器的喷射效应主要包括负压效应和能量传递效应。
2.2 负压效应使得喷射器能够吸入液体或气体，实现混合、增压和排放等功能。
2.3 能量传递效应使得蒸汽的动能能够转化为其他形式的能量，如压力能和动能。
三、喷射器构造：3.1 蒸汽喷射器主要由喷嘴、喷管和混合腔组成。
3.2 喷嘴是蒸汽喷射器的核心部件，通过调整喷嘴的形状和尺寸，可以控制蒸汽的速度和喷射效果。
3.3 混合腔用于将蒸汽和吸入物质进行混合，形成均匀的混合物。
四、工作过程：4.1 当蒸汽进入喷嘴时，由于喷嘴的狭窄通道，蒸汽的速度增加，压力降低。
4.2 同时在喷嘴周围形成负压区域，吸引周围的液体或气体进入喷嘴。
4.3 进入混合腔后，蒸汽与吸入物质混合，形成均匀的混合物，实现所需的工艺过程。
五、应用场景：5.1 蒸汽喷射器广泛应用于能源行业，如发电厂中的锅炉喷射器，用于喷射燃料和调节燃烧过程。
5.2 在制药和化工领域，蒸汽喷射器可以用于混合、增压、干燥等工艺过程。
5.3 此外，蒸汽喷射器还可以用于环境保护领域，如烟气脱硫装置中的脱硫剂喷射器，用于净化废气。
总结：蒸汽喷射器是一种基于蒸汽喷射原理的工业设备，通过负压效应和能量传递实现吸入、混合和增压等功能。
它的构造简单，应用广泛，在能源、制药、化工等领域发挥着重要作用。
对于理解蒸汽喷射器的工作原理，可以从喷射原理、喷射效应、喷射器构造、工作过程和应用场景等方面进行详细了解。
喷射器与静态混合器介绍
Change life with heart
5
Part1 :喷射器（ Injector ）的概述
喷射器恐怕是再生槽的最关健部件，只要它运行不理想，再生系统就要出问题，从而使 整个脱硫系统形成恶性循环。喷射器部件不大，但关健部位甚多。设计计算主要有这么 几项：一是喷嘴计算；二是混合管计算；三是吸气室计算；四是尾管直径计算；五是扩 散管长度计算。
Change life with heart
3
Part1 :喷射器（ Injector ）的概述
喷射器的优点：具有设计合理、结构紧凑、操作方便、药液混合效果良好、使用寿命 长等。 喷射器的应用：喷射器是热电、炼油、医药、环保等水处理系统中输送、稀释药液的 小设备。 喷射器的注意事项： 1,安装后必须进行水压实验,保证安装质量,水压实验为高压原水的工作压力,且不大于 0.588MPa(兆帕),即6KGf/cm2. 2,喷射器在使用时不需特别的维护,但应避免日光直接长期照射,雨淋及锐物撞击,损伤. 3,外部联结管道内径均不小于喷射器相应接管的公称直径，法兰垫片内径应大于法兰 内孔直径.
喷射器与静态混合器
审 批
职位/姓名 日 期 保存年限 作 成 确 认 审 核1 审 核2 批准
Written By： Date:
/ /
** 2010/3/8
/ /
0, 1, 3, 5, 永久
文丘里混气系统简介精选文档
文丘里混气系统简介精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-文丘里混气系统简介一、设备介绍文丘里混气器是利用高压天然气从喷嘴喷出后形成的负压将空气吸入，在文丘里管内压缩扩散形成均匀的混合气。
（一）、技术参数◆规格型号：HOM-30000◆额定流量：30000Nm3/h（双管）◆进口管径：DN300◆出口管径：DN800◆混合气出口压力：~◆天然气：空气=1：◆外形尺寸：6000×2300×2300（二）、工作原理文丘里引射式混合器，是利用天然气自身的压力，通过超音速喷嘴高速喷出，在吸气室内形成负压，引射进外界的空气，并在文丘里管中与天然气充分混合后输出，设备的启停是依据管网压力的变化自动实现的，由于空气是由天然气喷射所形成的负压引射进入的，因此，天然气的喷射压力不能过低，一般要求在3kgf/cm2以上。
此类设备技术成熟、工况稳定、运行成本低。
混合比例也可在一定范围内调整，只是输出的混合气压力较低，一般在cm2以下，要实现其高压输送，需在吸气室外部加装带压空气，形成助推式文丘里混合器，这种设备可以大幅度提高设备的输送压力，可以满足用户长距离输送的要求。
文丘里引射式混合器的单管混气能力是一定的，在使用过程中混合气产量与使用量可能会存在匹配问题,采用以下措施可解决这个问题：（1）设置缓冲罐（2）选用多管混合器，并根据管网压力自动启停文丘里管的工作数量，使产量与用量达到基本匹配。
在混气系统中，通常把氧含量分析仪或热值仪的信号引入到控制系统中，这样可随时知道混合气的比例情况，当混气比例超过允许的范围时，混合器可自动停止工作，以确保系统的安全工作。
空气吸入口设置了消音、过滤和止回装置。
（三）、技术特点◆混气工况稳定，成本低廉◆空气进口设有消音、过滤装置◆多管文丘里混合器的工作启停由智能控制系统根据工况自动控制◆设有混合气压力超限、混气比例超限等多点安全联锁（四）、结构图六）、流程图二、安装注意事项1．混合器应安装在通风条件较好的地方，应参照行业或国家有关规定进行设计和施工。
喷射混合器
喷射混合器
SPS系列喷射混合器
产品特性
SPS系列喷射混合器与其它类型混合器相比有两个显著的优点。
其一，它能直接进行不同压力流体的混合。
其二．SPS系列喷射器能使压力较低流体的压力有所提高。
产品型号和产品特点
SPS系列喷射混合器主要型号共有三种：SPS-I型、SPS-II型和SPS-II型。
SPS-I型是液，液混合器，即工作流体和引射流体都是癌体，而两者的粘度都比较小I与水的粘度相近}，SPS-II型是气/气混合器，即工作流体和引射流体都是气体。
由于气体的粘度都很小，所以只要操作条件合适．SPS-II型几乎用于所有的气体：SPS-II型是气/液混合器，通常液体的压力较高作为工作流体，而气体的压力较低作为引射流体。
结构示意
标准的喷射,a合嚣由接受室、喷嘴、混合室、扩散室组成。
SGP系列罐用喷射混合器
产品特性
SGP系列罐用喷射式混合器是一种用于混合和翻转液体的新型、高效喷射泵，其最大优点在于：可靠、简洁、投资少、无须保养无混合死角、价格低廉。
工作原理
从罐用喷射式混合器喷嘴中喷出的液流以高速度在其锥形入口内形成低压，从而从罐中吸附并带动一股液流，使其加速，在混合器内高度涡漩，产生了一个内部混合的混合液。
在喷射式混合器出口处，这种混合速度部分被转换成压力，使从混合中喷出的混合液成圆锥状扩散，并将其周围的液体带动起来，达到罐内液体混合、中和的目的。
示例
如选择一台尺寸号为3，法兰连接的不锈钢SGP系列罐用喷射式混合器，标注：SGP-3-F-B。
蒸汽喷射器的工作原理
蒸汽喷射器的工作原理蒸汽喷射器是一种常用的热力设备，广泛应用于工业生产和能源利用领域。
它利用高速喷射的蒸汽产生的动能来实现各种工艺操作，如清洗、加热、干燥等。
本文将详细介绍蒸汽喷射器的工作原理，包括其结构、工作过程和应用特点。
一、蒸汽喷射器的结构蒸汽喷射器主要由喷嘴、混合器和扩散器组成。
1. 喷嘴：喷嘴是蒸汽喷射器的核心部件，它通过控制蒸汽的流速和流量来实现不同的工艺操作。
喷嘴通常由一个进口和多个出口组成，进口连接蒸汽源，出口连接喷射物质或者工作介质。
喷嘴的设计和形状会影响蒸汽的喷射速度和方向。
2. 混合器：混合器位于喷嘴的出口处，它的作用是将高速喷射的蒸汽与喷射物质或者工作介质混合。
混合器通常采用多级设计，通过不同级别的喷嘴和转子来实现蒸汽与介质的混合和加速。
3. 扩散器：扩散器位于混合器的出口处，它的作用是将混合后的蒸汽和介质扩散成一个较大的喷射区域。
扩散器的设计和形状会影响喷射的范围和喷射角度。
二、蒸汽喷射器的工作过程蒸汽喷射器的工作过程可以分为三个阶段：蒸汽喷射、混合和扩散。
1. 蒸汽喷射：当蒸汽进入喷嘴时，由于喷嘴的设计和形状，蒸汽会被加速并形成高速喷射。
喷嘴的出口处通常会设置一个狭窄的喷嘴喉，通过控制喉的大小来调节蒸汽的流速和流量。
2. 混合：高速喷射的蒸汽会与喷射物质或者工作介质混合。
混合器中的转子和多级喷嘴会进一步加速蒸汽和介质的混合过程，形成一个高速旋转的混合流。
3. 扩散：混合后的蒸汽和介质进入扩散器，扩散器会将其扩散成一个较大的喷射区域。
扩散器的设计和形状会影响喷射的范围和喷射角度，从而满足不同工艺操作的需求。
三、蒸汽喷射器的应用特点蒸汽喷射器具有以下几个应用特点：1. 高效节能：蒸汽喷射器利用蒸汽的动能来实现工艺操作，无需外部能源供应，具有高效节能的特点。
同时，蒸汽喷射器的结构简单，维护成本低，使用寿命长。
2. 清洁环保：蒸汽是一种清洁的能源，无污染、无废气排放，对环境友好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷射混合器工作原理
一、引言
喷射混合器是一种常见的流体混合器，应用广泛于化工、环保、食品等行业。
其作用是将两种或多种不同的流体混合在一起，以达到特定的化学反应或物理效果。
本文将详细介绍喷射混合器的工作原理。
二、喷射混合器的基本结构
喷射混合器由三部分组成：进口管道、喷嘴和出口管道。
其中，进口管道和出口管道分别连接需要混合的两种或多种流体源，而喷嘴则位于进口管道和出口管道之间。
三、喷射混合器的工作原理
当两种或多种不同的流体通过进口管道进入喷嘴时，它们会产生高速运动，并在喷嘴中心形成一个低压区域。
此时，第二个流体（通常是气体）被注入到低压区域中，并与第一个流体发生强烈的湍流运动和剪切力作用。
这样就实现了两个或多个不同流体的均匀混合。
四、影响喷射混合器效果的因素
1. 喷嘴结构：喷嘴的结构对混合效果有重要影响。
一般来说，喷嘴的形状、大小、角度等参数应根据需要混合的流体性质和流量来选择。
2. 流体性质：不同的流体物理性质（如密度、粘度、表面张力等）会影响混合效果。
例如，当两种流体密度相差较大时，需要增加喷嘴长度或减小进口管道直径来提高混合效果。
3. 流量比例：不同流体的流量比例也会影响混合效果。
一般来说，当两个流体的流量比例接近1:1时，混合效果最好。
4. 进口速度：进口速度越快，低压区域越大，混合效果越好。
但是过快的进口速度也会导致能量损失和压力损失增加。
五、应用实例
1. 化学反应：喷射混合器可以用于化学反应中两种液体或气体的均匀混合，以提高反应速率和产率。
2. 污水处理：在污水处理中，喷射混合器可以用于将药剂与污水均匀混合以达到去除污染物的目的。
3. 食品加工：在食品加工中，喷射混合器可以用于将不同的液体或气体混合，以制作出口感和味道更好的产品。
六、总结
喷射混合器是一种重要的流体混合器，其工作原理简单而有效。
在实
际应用中，需要根据不同的流体性质、流量比例和进口速度等因素来选择喷嘴结构和参数，以获得最佳的混合效果。
