压缩空气储能关键技术及应用展望
压缩空气储能关键技术及应用展望
1.压缩机技术：压缩机是压缩空气储能系统的核心设备，其性能和效率直接影响整个系统的能量转化效率。
目前主要采用的压缩机类型包括螺杆式和活塞式压缩机，其关键技术是提高压缩机的效率和可靠性。
2.储气罐技术：储气罐是储存压缩空气的关键设备，其设计和制造需要考虑到安全性、可靠性和容量等方面的要求。
同时，储气罐的材料选择和结构设计也需要考虑到耐磨、耐腐蚀和耐压等因素。
3.压气机技术：压气机是将压缩空气释放出来转化为电力的设备，其关键技术是提高压缩空气的能量转化效率。
目前主要采用的压气机类型包括膨胀机和透平机，其关键技术是提高压缩空气的膨胀效率和降低能量损失。
4.控制系统技术：压缩空气储能系统的控制系统需要实现对整个系统的监测、控制和调度。
关键技术包括数据采集与处理、状态监测与预测、能量调度与优化等，以实现对系统运行的有效管理和控制。
1.可再生能源的储能：随着可再生能源的快速发展和普及，如风能和太阳能等，储能技术成为可再生能源系统的重要组成部分。
压缩空气储能技术作为一种成熟、可靠且具有良好适应性的能量储存技术，可以有效解决可再生能源的不稳定性和间歇性问题。
2.电力系统调度与平衡：压缩空气储能技术可以在电力系统的峰谷差异中进行能量调度，实现电力负荷的平衡。
通过储能和释放压缩空气，可以在电力系统负荷高峰时段释放能量来满足电力需求，而在负荷低谷时段进行储能以供后续使用，从而实现电力系统的稳定运行和节约能源。
3.微电网和远程地区供电：压缩空气储能技术具有良好的适应性，可
以应用于微电网和远程地区的供电系统。
通过将储能系统与电力网络相连，可以有效调度能量和提供备用电力输出，满足远程地区的电力需求。
4.工业能源管理：压缩空气储能技术可作为工业能源管理系统的一部分，利用工厂的剩余电力进行储能，并在高峰时段释放能量以供工艺需求，从而实现能源的高效利用和节约。
总结起来，压缩空气储能技术是一种能量存储技术的重要形式，其关
键技术的发展将推动储能技术的进一步发展和应用。
在可再生能源的快速
发展和普及背景下，压缩空气储能技术将发挥重要作用，实现可再生能源
的高效利用和电力系统的稳定运行。
同时，压缩空气储能技术的应用将推
动工业能源管理的发展和智能电网的建设。

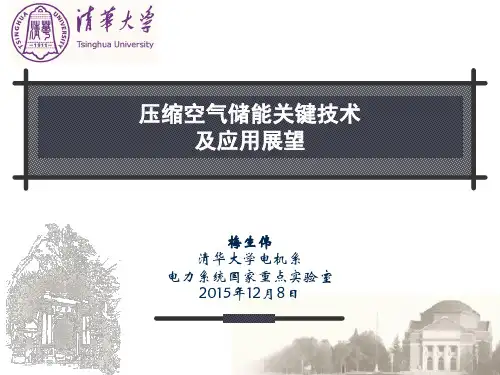

压缩空气储能关键技术及应用展望详解
11 / 59
英国：2012年启动一个350kW的试验性项目，液态空气储能（研究中）
预计试运行时间：2015年 储能容量：15 MWh 输出功率：5 MW 系统效率：暂无数据
大容量高效低温蓄冷器是其技术难点
12 / 59ຫໍສະໝຸດ 德国：ADELE先进绝热压缩空气储能（研究中）
1.2 大规模储能技术的对比
抽水蓄能 • 优势：大功率，大容量，低成本 • 劣势：场地要求特殊
电池储能 • 优势：高能量密度，高效率 • 劣势：寿命限制，环保约束
压缩空气储能 • 优势：大功率，大容量 • 劣势：空气能量密度低,常规CAES 需要天然气补燃
抽水蓄能、电池储能均存在若干局限性，非补燃压缩空气储能（NSF-CAES，nonsupplementary fired Compressed Air Energy Storage）是智能电网的可行选择
目前，我国还没有投运的压缩空气储能电站。
名称
国 容量(MWh) 功率等级(MW)
储气装置
效率(%)
用途
Huntorf 德 Mcintosh 美 PGECAU 美
ATK 美 Texas 美 Apex 美 SustainX 美 NextGen 美 Highview 英 Adele 德
580 2860 3000 0.06 500 33285 1.5 40.5 2.45 1000
heating
network 智能 传感器
分布式储能
热泵/分布式热电联供
智能 传感器
微型风力发 电机
屋顶光伏
需求侧管理
暖通系统动态 控制
小型储能
插电式混合动力车
压缩空气储能现状及发展趋势
压缩空气储能现状及发展趋势1.引言1.1 概述压缩空气储能是一种新兴的能源储存技术，通过将空气压缩储存在储气罐中，然后在需要的时候释放气体以产生动力，从而实现能量的存储和释放。
随着可再生能源的迅速发展，储能技术逐渐变得越来越重要。
在压缩空气储能技术中，首先将空气从环境中抽取进入压缩机中，然后通过压缩机将空气压缩为高压气体存储在储气罐中。
当需要能量时，通过释放储气罐中的气体，将气体驱动涡轮机或发电机来产生电力。
这种技术具有高效、可控、环保等优势。
压缩空气储能技术在许多领域中具有广泛的应用。
首先，在能源领域，它可以作为一种储能手段与其他可再生能源技术相结合，例如风能和太阳能。
当风力或太阳能较强时，储气罐可以将过剩的能量储存起来，而在能源需求较大时释放气体发电。
其次，在交通运输领域，压缩空气储能技术可以应用于气动汽车和气动自行车中，以替代传统的燃油机械，减少对化石能源的依赖。
然而，压缩空气储能技术仍面临着一些挑战。
其中之一是能量转换的损失。
由于能量在储存和释放过程中需要进行多次的转换，会导致能量损失。
另外，储气罐的体积和重量较大，限制了其应用范围。
同时，储气罐的安全性也是一个值得关注的问题。
尽管如此，压缩空气储能技术仍具有广阔的发展前景。
随着技术的不断改进和创新，能量转换效率将不断提高，储气罐的体积和重量也将得到优化。
未来，压缩空气储能技术有望在能源储存领域发挥重要作用，为可持续能源发展做出贡献。
1.2 文章结构文章结构部分的内容可以按照如下进行编写：本文主要包括引言、正文和结论三个部分。
引言部分首先对压缩空气储能进行了概述，介绍了其基本原理和应用领域。
接着说明了文章的结构，即分为正文和结论两大部分。
正文部分主要包括了压缩空气储能的现状以及其发展趋势两个方面。
在压缩空气储能现状部分，详细介绍了其技术原理和目前的应用领域。
通过解释压缩空气储能的基本原理，读者可以了解到其工作过程以及其中的关键技术。
在应用领域方面，则列举了目前压缩空气储能被广泛应用的行业或领域。
压缩空气储能关键技术及应用展望
英国：2012年启动一个350kW的试验性项目，液态空气储能（研究中）
预计试运行时间：2015年 储能容量：15 MWh 输出功率：5 MW 系统效率：暂无数据
12 / 59
大容量高效低温蓄冷器是其技术难点
德国：ADELE先进绝热压缩空气储能（研究中）
非补燃CAES，利用绝热压缩，将空气压缩至高温高压，回收利用高温压缩热。 设计储能容量：360MWh 设计输出功率：90MW 系统理论效率：70% 高温压缩（压缩机出口温度600℃以上） 高温储热，技术难度大
vout kdec vin
Pout dec Pin
减速器模型
25 / 59
3.2 建模与效率分析--仿真平台构建
压缩空气储能实验系统专用仿真平台 • 通用部件的数学模型：包括压缩机、换热器、高压控 制阀、发电机等单元部件 • 专用部件数学模型：包括热能储存设备、透平膨胀机、 高压储气罐等 • 系统仿真模型建立和单元技术选择：建立系统仿真模 型，开展多技术选择系统方案模拟研究，针对技术链 上各个环节的不同技术选择组成的系统开展模拟，获 得物质和能量特性
13 / 59
韩国：2011年开始建设内衬岩石洞室储气的补燃式CAES（研究中）
韩国2011年开始CAES项目建设， 研究内衬岩石洞室的可行性
混凝土塞
钢衬
混凝土衬砌
地下洞室位于地下100m深的石灰岩 内，洞室直径5m，内部使用混凝土 内衬，并且使用钢板密封，钢板的 厚度是6mm。
储气空间
• • • 并网规模最大 输送距离最远 电压等级最高
风光电源随机波动性强 年可用风速3000小时，实际利用率 仅为1900小时/年
储能技术发展与应用前景
储能技术发展与应用前景储能技术是能源领域的一个热门话题，随着可再生能源的发展和普及，对于电力系统的储能需求也越来越大。
储能技术能够实现能量在时间和空间上的平衡，通过在不同时间段储存能量，以满足电能的平衡需求。
随着电力系统的不断智能化和数字化，储能技术的应用前景也越来越广阔。
一、储能技术的发展储能技术作为新能源领域的重要技术之一已经渐渐成熟。
目前，常见的储能技术包括电化学储能、物理储能、化学储能等多种形式。
其中电化学储能技术应用最广，主要包括锂离子电池、钠离子电池、氢气储能电池等。
钠离子电池是钠离子与电极之间的电化学反应实现能量转换的一种新型电池技术，性能接近锂离子电池，但成本更低，因此有着广泛的应用前景。
物理储能技术包括压缩空气储能、机械储能等多种形式。
在压缩空气储能过程中，通过将空气压缩成高压储存，在需要时释放能量以满足需求。
机械储能则是将动能或势能转化为机械能，储存过程中能量转化效率高，但需要较大的占地面积和更高的建设成本。
化学储能技术包括氢氧化钾电池、钠硫电池等。
氢氧化钾电池通过将电化学反应转化为热能来提供电力，效率高，但需要频繁替换电解质，成本较高。
钠硫电池具有高能量密度和较低成本的特点，在新能源领域中应用广泛。
二、储能技术的应用前景随着新能源的快速发展和推广，储能技术的应用前景越来越广阔。
在电网能量平衡方面，储能技术能够提供灵活的储能和放电能力，使能量在供应和需求方之间移动和分配。
尤其是在可再生能源接入方面，由于风电和光伏发电的波动性和不确定性，很难平衡供需，储能技术能够解决这一难题。
储能技术还能够提高电力系统的质量和稳定性，减少对发电机组的依赖性，在一定程度上降低默认电站的需求，同时降低电力浪费，提高电能利用效率。
在工业和商业领域，储能技术也具有广泛的应用前景。
公司可以使用储能技术来平衡负载，降低电费和能源消耗。
此外，储能技术还可以增加能源的可靠性和安全性。
随着新能源的推广和应用，储能技术的用途和应用前景也将不断扩大。
压缩空气储能系统技术发展和前景展望
压缩空气储能系统技术发展和前景展望华能渑池热电有限责任公司河南省三门峡市 472400（2）摘要：压缩空气储能(Compressed-Air Energy Storage，CAES)能实现电网削峰填谷，合理使用可再生能源。
文章简要介绍了各种储能技术的优缺点，阐述了CAES的基本原理和技术分类。
总结了国内外CAES的发展现状与研究进展，指出了目前CAES所面临的严峻挑战。
最后针对能源应用的发展趋势，展望了CAES 在未来智能电网与风电并网中的应用前景。
关键词：储能技术；压缩空气储能；可再生能源；智能电网1CAES 技术1.1CAES的起源1940年之前，压缩空气已广泛使用于制造业，但其用途主要局限于能量载体或者流动载体。
无论哪种用途，压缩空气均是通过消耗电能获得并在当地直接使用。
以德国为例，目前每年要消耗16 TWh的电能来生产工业用压缩空气，在德国总电能消耗中占比达到了2.5%，但压缩空气从未被确立为一种适用于公用事业能源供应的媒介。
与电、气、热这三种能源相比，压缩空气的劣势在于能量密度低、运输损失大。
到1960年，随着以核能为燃料的基荷发电技术引进，为节约能源，一个经济性的想法诞生了，即在基荷发电时将富裕的廉价电能转移到用电高峰时使用。
实现这一想法的最初途径是建立抽水储能电站，然而依赖地形条件的抽水储能不适用于多山脉地区。
1969年，对储能大容量的渴求最终促使德国在北部山区开始建立世界上第一个CAES电站，即Huntorf电站。
这片地域有着合适的地质构造和巨大的储气盐洞等天然优势。
Huntorf自1978年投入运行后至今状况良好，它在技术上的种种突破与成就至今仍深远地影响着后继的压缩空气储能电站。
1.2CAES的基本原理CAES是指利用低谷电、弃风电、弃光电等电能将空气压缩，并将高压空气密封在地下盐穴、地下矿洞、油气井或高压容器中，在电网负荷高峰期释放压缩空气推动透平发电的储能方式。
它是基于燃气轮机技术提出的一种能量存储系统，但与燃气轮机工作原理明显不同的是压缩空气储能系统的压缩机和透平不同时工作。
压缩空气储能原理
压缩空气储能原理压缩空气储能是一种新兴的能量储存技术，它通过将空气压缩储存在储气罐中，以便在需要时释放能量。
本文将详细介绍压缩空气储能的原理及其在能源领域的应用。
一、压缩空气储能原理简介压缩空气储能利用机械系统将空气压缩到储气罐中，储存其潜在能量。
该潜能能够在需要时通过释放压缩空气以产生动力，例如驱动涡轮发电机发电或推动汽车等。
压缩空气储能系统通常由一个空气压缩机、一个储气罐和一个空气膨胀机（涡轮发电机或压缩空气发动机）组成。
在压缩过程中，空气的体积被减小，同时压强和温度增加。
当压缩过程完成后，空气被存储在高压储气罐中，形成潜在能量。
当需要释放能量时，储气罐中的空气通过放松阀门进入膨胀机。
膨胀过程中，空气的压强和温度下降，从而产生动力驱动涡轮发电机转动或推动汽车行驶。
二、压缩空气储能的优势与挑战1. 优势压缩空气储能具有以下几个优势：（1）环保：与化石燃料相比，压缩空气储能系统不产生直接的排放物，对环境污染较小。
（2）可再生：压缩空气储能可以利用可再生能源，如风能和太阳能，将这些能源转化为压缩空气的潜在能量进行储存。
（3）灵活性：储气罐与膨胀机可以独立地安装于不同位置，提高了系统的灵活性和适应性。
（4）寿命长：压缩空气储能系统的关键部件具有较长的使用寿命，可以提供可靠且持久的能源存储。
2. 挑战尽管压缩空气储能具有许多优势，但其也面临着一些挑战：（1）能量损失：在压缩和膨胀过程中，能量损失是不可避免的。
压缩空气的压缩过程需要消耗大量能量，且膨胀过程中的能量转化效率较低。
（2）储气罐体积大：由于空气的低密度，为了存储足够的能量，需要较大容量的储气罐，增加了系统的体积和重量。
（3）温度变化：在压缩空气储能系统中，由于压缩和膨胀过程中的温度变化，系统需要具备良好的热管理能力，以防止温度过高或过低导致的效率下降或损坏。
三、压缩空气储能的应用领域1. 电力系统压缩空气储能可以在电力系统中发挥重要作用。
在高峰电力需求期间，压缩空气储能系统可以释放储存的能量，为电力网络提供额外的电力供应。
压缩空气储能技术的发展与应用
压缩空气储能技术的发展与应用近年来，随着能源需求的不断增长和环境问题的日益突出，人们对于可再生能源的研究和应用越来越重视。
在这个背景下，压缩空气储能技术应运而生，并逐渐成为一种重要的能源储存方式。
本文将从技术发展、应用领域和前景展望等方面探讨压缩空气储能技术的发展与应用。
首先，我们来看一下压缩空气储能技术的发展历程。
早在19世纪，人们就开始尝试利用压缩空气储能来驱动机械设备。
然而，由于当时的技术限制和设备成本较高，这种技术并未得到广泛应用。
直到20世纪末，随着工业技术的进步和能源问题的日益突出，压缩空气储能技术才开始受到重视并得到了长足的发展。
如今，随着储能技术的不断创新和突破，压缩空气储能技术已经成为一种可行的能源储存方式。
压缩空气储能技术的应用领域非常广泛。
首先，它可以应用于电力系统，用于平衡电力供需之间的差异。
在电力系统中，峰谷电力差异较大，而压缩空气储能技术可以将峰谷电力转化为压缩空气能量，然后在需求高峰时释放出来，以满足电力需求。
其次，压缩空气储能技术还可以应用于交通运输领域。
目前，电动汽车已经成为一种主流的交通工具，而压缩空气储能技术可以为电动汽车提供更长的续航里程，进一步推动电动汽车的普及和发展。
此外，压缩空气储能技术还可以应用于工业生产过程中的能源回收和利用，以及建筑领域的能源供应等方面。
压缩空气储能技术的发展前景令人振奋。
首先，随着技术的不断创新和突破，压缩空气储能技术的效率将不断提高。
目前，压缩空气储能技术的能量转化效率较低，但随着技术的进步，相信在不久的将来，其能量转化效率将会大幅提升，从而更好地满足能源储存的需求。
其次，随着可再生能源的快速发展，压缩空气储能技术将成为可再生能源的重要补充。
由于可再生能源的不稳定性，压缩空气储能技术可以将多余的可再生能源储存起来，以备不时之需。
此外，压缩空气储能技术还可以与其他储能技术相结合，形成多能源储能系统，进一步提高能源利用效率。
总之，压缩空气储能技术在能源储存领域具有广阔的应用前景。
压缩空气储能工程现状、发展趋势及应用展望
压缩空气储能工程现状、发展趋势及应用展望1.引言1.1 概述概述部分的内容可以简要介绍压缩空气储能工程的背景和意义，以及本文将要呈现的内容和结构。
概述部分的内容如下：在当今能源需求增长和全球气候变化的背景下，清洁能源的开发和利用成为世界各国共同关注的重要议题。
压缩空气储能工程作为一种可持续发展的能源解决方案，具有巨大的潜力和广阔的应用前景。
本文将对压缩空气储能工程的现状、发展趋势以及应用展望进行全面的分析和探讨。
该文章将分为引言、正文和结论三个部分。
在引言部分，我们将介绍压缩空气储能工程的概念并阐述其背景和重要性。
接着，我们将详细介绍文章的结构，包括各个章节的主要内容和目的。
通过这种方式，读者将清晰了解本文的整体框架和目标。
在正文部分，我们将首先深入剖析压缩空气储能工程的现状。
通过简要说明其基本原理和关键技术，我们将了解目前该领域的研究和实践成果。
在此基础上，我们将进一步探讨压缩空气储能工程的发展趋势。
特别是在可持续性发展和技术创新方面，我们将探索可能的突破和改进。
最后，在应用展望部分，我们将重点讨论压缩空气储能工程在电力行业和工业领域的潜在应用，探索其在实际生产和供能中的作用和影响。
最后，在结论部分，我们将对本文进行总结和回顾，强调压缩空气储能工程的重要性和前景。
同时，我们将展望未来，提出进一步研究和实践的建议，以推动压缩空气储能工程在能源转型中的应用。
通过本文的深入探讨和全面分析，我们希望为读者提供有价值的信息和洞察力，促进清洁能源领域的发展和进步。
1.2 文章结构文章结构部分的内容可以包含以下内容：文章结构部分主要介绍本文的组织结构和各个部分的内容安排，旨在给读者提供一个整体概览。
本文的结构如下：第一部分是引言部分，包含概述、文章结构和目的。
在概述部分，我们会介绍压缩空气储能工程的基本概念和重要性。
在文章结构部分，我们将详细介绍本文的组织结构和各个部分的内容安排。
在目的部分，我们会阐明本文的写作目的和意义。
压缩空气储能技术研究现状与展望
第63卷第2期2021年4月汽轮机技术TURBINE TECHNOLOGYVol.63No.2Apr.2021压缩空气储能技术研究现状与展望李季1，黄恩和2，范仁东1，杨建明2(1中国能源建设集团江苏省电力设计院有限公司，南京211102；2东南大学能源与环境学院，南京210096)摘要:压缩空气储能技术直接应用于电力系统调频调峰、促进可再生能源并网和分布式能源等领域,不仅作为电力存储仓库,还充当着电力系统稳压器的角色。
以解决压缩空气储能技术瓶颈的研究为主线,介绍了传统补燃式压缩空气储能系统的工作原理及其技术瓶颈，阐述了几种典型的新型压缩空气储能技术特点与优势，探究压缩空气储能技术未来的发展趋势。
关键词：压缩空气储能;补燃式压缩空气储能;蓄热式压缩空气储能;超临界压缩空气储能分类号:TK02文献标识码:A文章编号：1001-5884(2021)024086-04Research Status and Development Prospects of Compressed Air Energy Storage Technology LI Ji1,HUANG En-he2,FAN Ren-dong1,YANG Jian-ming2(1China Energy Engineering Group Jiangsu Power Design Institute Co.,Ltd.,Nanjing211102,China;2Southeast University,Nanjing210096,China)Abstract:Compressed air energy storage technology is directly used in the fields of power system frequency and peak shaving,promoting renewable energy grid connection and distributed energy.It not only serves as a power storage warehouse,but also acts as a power system regulator.The main line of research to solve the bottleneck of compressed air energy storage technology is to introduce the working principle and technical bottleneck of the traditional supplementary combustion compressed air energy storage system.The future development trend of air energy storage technology.Key words:compressed air energy storage；supplementary combustion compressed air energy storage；regenerative compressed air energy storage；supercritical compressed air energy storage0前言为解决全球日益恶化的能源与环境问题,近年来对可再生能源的研究与利用迅速发展［1］,但其存在间歇性和不稳定性等固有缺点，寻求可实现快速调峰和平衡电网负荷的技术成为当前研究热点［2］,储能技术是解决上述风电、太阳能等可再生能源问题的有效途径，能够实现削峰填谷和平稳输岀，减小可再生能源的波动性和间歇性对电网电能质量的影响；能够增强电网对故障的应对能力，满足用户对电能安全、可靠、高效以及优质的要求，对我国智能电网建设和未来能源转型有着重要的战略意义［3］。
储能行业发展趋势及前景展望
储能行业发展趋势及前景展望随着能源需求的不断增长和可再生能源应用的广泛推广，储能技术作为能源领域的关键领域之一，正逐渐成为热门的研究和发展领域。
本文将探讨储能行业的发展趋势和前景展望。
一、储能行业的发展趋势1. 可持续能源与储能的协同发展：随着可再生能源的大规模应用，如太阳能和风能等，储能技术的需求日益增长。
储能系统能够解决可再生能源不稳定性的问题，提高能源供应的可靠性，并实现能源高效利用，因此可持续能源与储能的协同发展已成为储能行业的趋势。
2. 新兴储能技术的突破：传统的储能技术如电池、超级电容器等虽然在一定程度上满足了能源存储的需求，但其成本高、寿命短等问题仍待解决。
因此，新兴储能技术如氢储能、流电池等面临了广阔的应用前景。
这些技术具有储存容量大、能量密度高、安全性好等优势，有望推动储能行业取得更大的发展。
3. 能效提升与成本降低：储能行业的发展还面临着提高能效并降低成本的挑战。
随着技术的不断进步，产品的能效逐渐提升，能源储存成本逐渐下降，这将进一步推动储能技术的广泛应用。
二、储能行业的前景展望1. 可再生能源规模扩大，储能需求持续增加：在全球范围内，可再生能源规模将继续扩大。
太阳能、风能等可再生能源的市场需求将进一步推动储能技术的发展与应用。
预计到2030年，全球储能市场规模有望达到数千亿美元，并持续增长。
2. 城市能源储备系统的推广与应用：城市能源储备系统是指将储能技术与城市能源发展结合，实现能源供应的稳定与可靠性。
这一领域的应用前景广阔，不仅可以提升城市电网的能源管理能力，还可以应对突发事件的能源需求。
预计未来几年内，城市能源储备系统的市场规模将持续增长。
3. 储能技术在交通运输领域的应用：储能技术在电动汽车、无人驾驶等交通运输领域的应用前景巨大。
充电桩建设、电动车充电时间的缩短、电池技术的不断提升等都将推动储能行业与交通运输领域的融合发展。
4. 基础设施的改善与国际合作的推动：提高储能技术的应用需要改善基础设施、完善政策体系以及加强国际合作。
